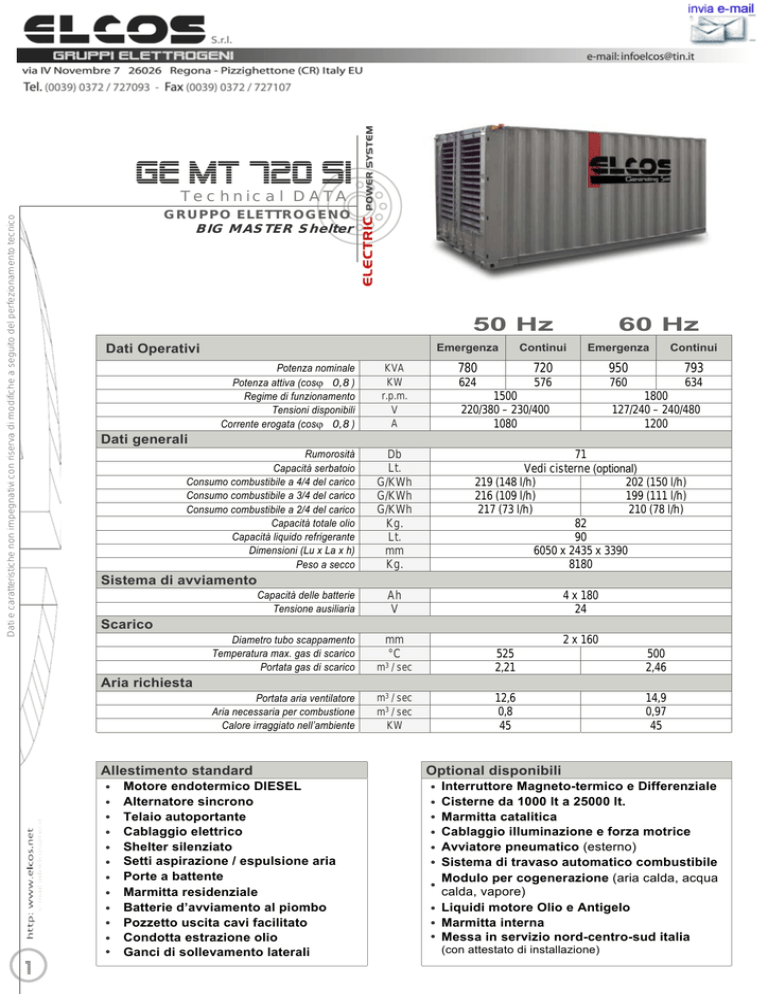

GE MT 720 SI Technical DATA Dati e caratteristiche non impegnativi con riserva di modifiche a seguito del perfezionamento tecnico GRUPPO ELETTROGENO BIG MASTER Shelter 50 Hz Dati Operativi Potenza nominale Potenza attiva (cosϕ 0,8 ) Regime di funzionamento Tensioni disponibili Corrente erogata (cosϕ 0,8 ) KVA KW r.p.m. V A 60 Hz Emergenza Continui Emergenza Continui 780 720 950 793 624 576 760 634 1800 127/240 – 240/480 1200 1500 220/380 – 230/400 1080 Dati generali Db Lt. G/KWh G/KWh G/KWh Kg. Lt. mm Kg. 71 Vedi cisterne (optional) 219 (148 l/h) 202 (150 l/h) 216 (109 l/h) 199 (111 l/h) 217 (73 l/h) 210 (78 l/h) 82 90 6050 x 2435 x 3390 8180 Capacità delle batterie Tensione ausiliaria Ah V 4 x 180 24 Diametro tubo scappamento Temperatura max. gas di scarico Portata gas di scarico mm °C Portata aria ventilatore Aria necessaria per combustione Calore irraggiato nell’ambiente Rumorosità Capacità serbatoio Consumo combustibile a 4/4 del carico Consumo combustibile a 3/4 del carico Consumo combustibile a 2/4 del carico Capacità totale olio Capacità liquido refrigerante Dimensioni (Lu x La x h) Peso a secco Sistema di avviamento Scarico 2 x 160 m3 / sec 525 2,21 500 2,46 m3 / sec m3 / sec KW 12,6 0,8 45 14,9 0,97 45 Aria richiesta Allestimento standard • • • • • • • • • • • • 1 Motore endotermico DIESEL Alternatore sincrono Telaio autoportante Cablaggio elettrico Shelter silenziato Setti aspirazione / espulsione aria Porte a battente Marmitta residenziale Batterie d’avviamento al piombo Pozzetto uscita cavi facilitato Condotta estrazione olio Ganci di sollevamento laterali Optional disponibili • • • • • • • • • • Interruttore Magneto-termico e Differenziale Cisterne da 1000 lt a 25000 lt. Marmitta catalitica Cablaggio illuminazione e forza motrice Avviatore pneumatico (esterno) Sistema di travaso automatico combustibile Modulo per cogenerazione (aria calda, acqua calda, vapore) Liquidi motore Olio e Antigelo Marmitta interna Messa in servizio nord-centro-sud italia (con attestato di installazione) 12V 2000 G62 Potenza nominale Dati e caratteristiche non impegnativi con riserva di modifiche a seguito del perfezionamento tecnico Ciclo Iniezione Aspirazione Cilindri N°e disposizione Alesaggio x corsa Cilindrata Raffreddamento Caratteristiche olio lubrificante Consumo specifico olio Regolatore di giri 1500 rpm 1800 rpm Cv Kw Tipo Tipo Tipo N° mm Lt. Tipo Tipo % Tipo 833 926 625 695 Diesel 4 Tempi Diretta Turbo intercooler 12 V 130 x 150 23,88 Liquido MIL-L-2104E 0.8 del cons. comb. Elettronico N° N° Tipo Tipo Tipo Tipo Tipo r.p.m. % Tipo Tipo 4 3+N Serie stella Tropicalizzato Classe H 3 In : 10s (300 %) IP 21 Autoventilato 2250 Max 5 Ponte diodi rotanti elettronico SAE Tipo Diretto Dischi metallici 0/18” Monosupporto Generatore sincrono Poli Fasi Collegamento avvolgimenti Trattamento avvolgimenti Avvolgimento statore Corrente di corto circuito Grado di protezione mecc. Raffreddamento Velocità di fuga Distorsione forma onda Eccitatrice Regolatore di Tensione A Accoppiamento Tipo Mezzo Motore Alternatore Condizioni ambientali °C Temperatura % Umidità relativa Pressione ambiente Mbar Altitudine massima mt. s.l.m 25 30 1000 900 Quadri di comando disponibili (a richiesta) QPE a bordo macchina Manuale - Automatico senza Commutazione - Contatto Avvia e arresta il gruppo tramite comandi a pulsante gestisce gli allarmi motore e alternatore, e tramite 3 Manuale display visualizza i valori elettrici e fisici (pressione olio, livello carburante,temperatura liquido) del gruppo elettrogeno. Sorveglia la rete ed in caso di un anomalia o per Automatico abbassamento o mancanza di una fase, avvia il senza generatore comandando la commutazione esterna. commutazione Al ritorno della rete comanda la commutazione esterna sulla rete e ferma il gruppo elettrogeno. Il gruppo si avvia tramite la chiusura di un contatto Contatto (pressostato, livello ecc) e si arresta all’apertura. QA.MP3-800 a parete GE MT 720 SI mtu Motore Caratteristiche costruttive Struttura compatta e flessibile per trasporto e ubicazione con ottima tenuta agli agenti atmosferici. • Resistenza passiva al fuoco con impiego di materiali ignifughi in classe 0. • Insonorizzazione del container con applicazione di setti fonoassorbenti. • Sollevamento tramite blocchi d’angolo in acciaio speciale a norme ISO saldati st 37. Struttura portante • Base e pavimento La struttura di base è costituita da longheroni e traverse assemblata con profili stampati saldati fra loro. Il pavimento costituito da multistrato marino trattato con vernici ignifughe. • Tetto e montanti Il profilo esterno del tetto è costituito da un bordo realizzato in profili stampati ed avente agli spigoli blocchi Twist-lock. La copertura è realizzata con lamiera stampata 20/10 . Perimetralmente la lamiera è appoggiata al bordo ed a esso saldata con continuità. • Pareti esterne Le pareti sono realizzate con lamiere grecate (spessore 20/10) aventi un passo fra le onde di 200 mm ed altezza di 40 mm. Perimetralmente la lamiera è appoggiata al cordonale e ad esso saldata con continuità sia ai longheroni di base sia al bordonale superiore. Acessi Porte e Ispezionabilità Apertura totale a libro verso l'esterno lato entrata aria, con ante a doppio battente. Rivestimento con pannello in lamiera grecata dello spessore di 20\10 in posizione orizzontale con robuste cerniere in acciaio su un apposito telaio incavato nelle pareti laterali. Le 4 chiusure sono di tipo a maniglione autoprementi e luchettabili. Su tutto il perimetro delle aperture, apposite guarnizioni di diverso tipo ne garantiscono la completa tenuta al rumore e allo stillicidio. Insonorizzazione e fonoisolamento L’isolamento acustico è eseguito mediante applicazione di opportuni pannelli fonoisolanti e setti fonoassorbenti sui vani di aspirazione ed espulsione . • Setti fonoassorbenti : sono realizzati con pannelli in lana di vetro di adeguato spessore e densità , montati su telai in lamiera zincata pressopiegata, singolarmente sfilabili, rivestiti con velovetro e rete di protezione in acciaio microstirata e zincata da 15\10. • Griglie di aspirazione : allestite con rete posteriore antitopo, e traverse a gravità per intemperie, saldate direttamente sul container. • Griglie di espulsione : allestite con rete antitopo e traverse a gravità per intemperie smontabili per controlli e manutenzioni del radiatore. Automatico con commutazione – Emergenza rete Sorveglia la rete ed in caso di un anomalia o per abbassamento o mancanza di una fase, avvia il Automatico generatore commutando sul gruppo. Al ritorno della rete ricommuta sulla rete e ferma il gruppo elettrogeno. Tramite un sinottico a led è possibile controllare lo stato dell’impianto. In caso di anomalie elettriche o meccaniche, arresta il Protezioni gruppo segnalando acusticamente lo stato di blocco. Segnalazioni 2 1 Caratteristiche generali di base Documentazione • • • • Libretto uso e manutenzione Schemi elettrici Dichiarazione CE Rapporto di collaudo (a richiesta) Caratteristiche costruttive 2 Materiali Fonoassorbenti e Fonoisolanti • Materiale fonoisolante : realizzato in acciaio bugnato, zincato da 8/10; lamiera forata a tratti 8/10; lamiera grecata 20/10; pannello in gesso ad alta densità da 20 mm atti a garantire il taglio del rumore alle pareti. • Intervento fonoassorbente : tramite fibre minerali ad alta densità (100 Kg m 3) disposto perpendicolare alla lunghezza con il supporto interno forato atto all’assorbimento e protezione garantendo un ’ottima finitura interna. Verniciatura I container prima della lavorazione sono trattati con procedimento “shot blasting”. Un primer da 20 micron zincante con fosfati di zinco compatibile al processo di verniciatura. • Telaio e base di appoggio : primer da 10 micron con fosfati di zinco e 190 micron di bitume. Dati e caratteristiche non impegnativi con riserva di modifiche a seguito del perfezionamento tecnico • Parte interna : fondo epossidico ad alta resistenza a base di clorurato e caucciù da 50 micron. • Parte esterna : primer fondo epossidico da 40 micron con applicazione di vernice di massima qualità a base di clorurato e caucciù 40-50 micron. Ulteriore verniciatura bicomponente poliuretanica ad alta resistenza anti invecchiamento nel colore serie RAL 7001 di serie. Silenziatori gas di scarico Marmitta residenziale ad alto assorbimento risonante di nuovissima concezione con risonatore inglobato nel corpo assorbente; consentendo un abbattimento medio allo scarico di 35/40 db. Normalmente fornita scollegata per ragioni d’ingombro nel trasporto. GE MT 720 SI Marmitta residenzialeEspulsione ariaEspulsione ariaAspirazione aria 3 FRONTE LATO RETRO VISTA INTERNA
