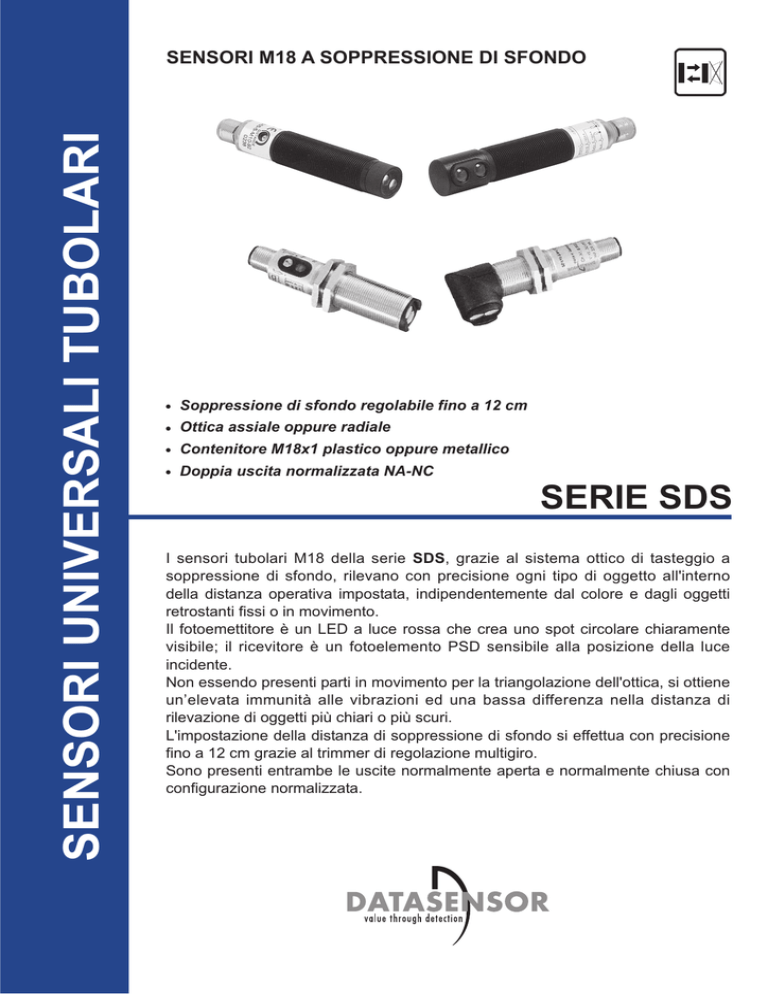

Datalogic SERIE SDS - SENSORI M18 A

SENSORI UNIVERSALI TUBOLARI
SENSORI M18 A SOPPRESSIONE DI SFONDO
•
•
•
•
Soppressione di sfondo regolabile fino a 12 cm
Ottica assiale oppure radiale
Contenitore M18x1 plastico oppure metallico
Doppia uscita normalizzata NA-NC
SERIE SDS
I sensori tubolari M18 della serie SDS, grazie al sistema ottico di tasteggio a
soppressione di sfondo, rilevano con precisione ogni tipo di oggetto all'interno
della distanza operativa impostata, indipendentemente dal colore e dagli oggetti
retrostanti fissi o in movimento.
Il fotoemettitore è un LED a luce rossa che crea uno spot circolare chiaramente
visibile; il ricevitore è un fotoelemento PSD sensibile alla posizione della luce
incidente.
Non essendo presenti parti in movimento per la triangolazione dell'ottica, si ottiene
un’elevata immunità alle vibrazioni ed una bassa differenza nella distanza di
rilevazione di oggetti più chiari o più scuri.
L'impostazione della distanza di soppressione di sfondo si effettua con precisione
fino a 12 cm grazie al trimmer di regolazione multigiro.
Sono presenti entrambe le uscite normalmente aperta e normalmente chiusa con
configurazione normalizzata.
DATI TECNICI
Tensione di alimentazione: .......................... 10 ... 30 Vcc, protezione inversione polarità
DIAGRAMMI DI RILEVAZIONE
Grigio R18%
Assorbimento: .............................................. 30 mA max.
Bianco R90%
Emissione luminosa: ................................... LED rosso 660 nm
Dimensione spot: ......................................... Ø 10 mm a 100 mm
Ø 15 mm a 100 mm (vers. SDS5 radiale)
Distanza operativa soppr. di sfondo: ......... 2 ... 10 cm (vers. SDS5)
4 ... 12 cm (vers. SDS10)
SDS5-x-M
Impostazione: ............................................... trimmer multigiro
Grigio 18%
Indicatori: ...................................................... LED giallo OUTPUT
Bianco 90%
LED verde STABILITY (vers. SDS5)
Tipo di uscita: ............................................... NA-NC PNP o NPN, collettore aperto
Tensione di saturazione: ............................. 2 V max. (vers. SDS5 PNP)
1 V max. (vers. SDS5 NPN)
2,4 V max. (vers. SDS10)
SDS10-x-M
Corrente di uscita: ........................................ 100 mA max. (vers. SDS5)
200 mA max. (vers. SDS10)
protezione corto circuito
Tempo di risposta: ....................................... 2,5 ms max. (vers. SDS5)
1 ms max. (vers. SDS10)
Frequenza di commutazione: ......................200 Hz max. (vers. SDS5)
600 Hz max. (vers. SDS10)
Modo operativo: ........................................... luce (uscita NA)
buio (uscita NC)
Collegamento: .............................................. connettore M12-4 poli
cavo 3 m Ø 5 mm (vers. SDS10)
Protezione elettrica: ..................................... classe 2
Protezione meccanica: ................................ IP67
Materiale contenitore: .................................. ABS (vers. SDS5)
ottone nichelato (vers. SDS10)
Materiale lenti: .............................................. vetro
Peso: .............................................................. 30 g max. (vers. SDS5)
100 g max. (vers. SDS10 cavo)
30 g max. (vers. SDS10 connettore)
Temperatura di funzionamento: .................. -25 ... +55°C
Temperatura d’immagazzinamento: .......... -25 ... +70°C
Normativa di riferimento: ............................. EN 60947-5-2
Certificazioni: ................................................
I dati di distanza operativa indicano la distanza di rilevazione con excess gain 2.
UNI EN ISO9001
UNI EN ISO14000
I diagrammi di rilevazione indicano la
distanza operativa tipica con excess gain 1.
SCHEMA DI COLLEGAMENTO
CONNETTORE M12
USCITA NC
USCITA NA
DIMENSIONI
VERSIONI SDS10
VERSIONI SDS5
24
24
ASSIALE
SDS10-5-M12-30
SDS10-5-M12-35
24
24
RADIALE
SDS10-5-M12-32
SDS10-5-M12-37
mm
CORPO
OTTICA
COLLEGAMENTO
USCITA
N° ORDINE
SDS5-5-M10-77
plastico
radiale
connettore M12
NPN
952201420
SDS5-5-M10-72
plastico
assiale
connettore M12
NPN
952201460
SDS5-5-M10-97
plastico
radiale
SDS5-5-M10-92
SDS10-5-M12-30
SDS10-5-M12-32
plastico
metallico
metallico
assiale
assiale
assiale
SDS10-5-M12-37
metallico
radiale
SDS10-5-M12-35
ACCESSORI
MODELLO
SP-40
metallico
radiale
connettore M12
PNP
952201430
connettore M12
cavo 2 m
connettore M12
PNP
PNP
PNP
952201470
962411000
962411010
connettore M12
PNP
962411030
cavo 2 m
DESCRIZIONE
supporto fisso per sensori tubolari M18
SWING-18
supporto regolabile per sensori tubolari M18
Vedere inoltre Accessori per Sensori
PNP
962411020
N° ORDINE
95ACC1370
895000006
