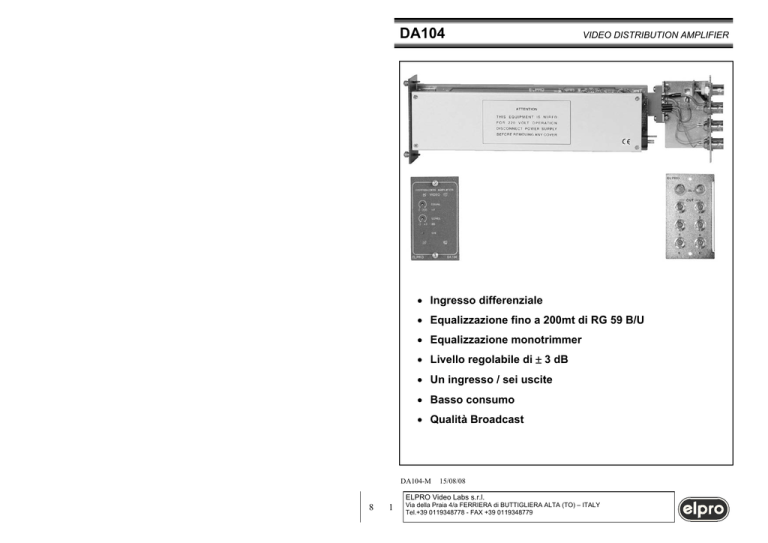

DA104 VIDEO DISTRIBUTION AMPLIFIER • Ingresso differenziale • Equalizzazione fino a 200mt di RG 59 B/U • Equalizzazione monotrimmer • Livello regolabile di ± 3 dB • Un ingresso / sei uscite • Basso consumo • Qualità Broadcast DA104-M 15/08/08 ELPRO Video Labs s.r.l. 8 1 Via della Praia 4/a FERRIERA di BUTTIGLIERA ALTA (TO) – ITALY Tel.+39 0119348778 - FAX +39 0119348779 DA104 VIDEO DISTRIBUTION AMPLIFIER 1.0 GENERALITA' Il DA 104 permette la distribuzione di un segnale video generato da una sorgente verso sei destinazioni con impedenza caratteristica di 75 Ω L'ingresso è differenziale ad alta impedenza ed è configurato in BNC looping. Nella versione da rack, il DA 104 è abbinato ad una rear box sulla quale sono montati i connettori BNC per il collegamento alla sorgente ed alle sei destinazioni. Il DA 104 è provvisto di un circuito di equalizzazione atto a compensare le perdite di segnale dovute alla lunghezza del cavo che collega la sorgente al DA 104 stesso. La calibrazione dell'equalizzazione avviene attraverso un trimmer multigiro accessibile dal frontale dell'unità. 6.0 NOTE La plug-in e la parte posteriore sono da inserire nel contenitore standard ELPRO 19" 2RU con codice DVR-MV/RK. Un rack a 2 unità può contenere 7 plugs DA 104 autoalimentate, per un totale di 42 outputs video separati. 2.0 SEGNALAZIONI Sul frontale del DA104 sono presenti: 2.1 Led verde di ON :si accende quando la plug-in è regolarmente alimentata e le tensioni interne sono corrette. 2.2 Trimmer di LEVEL :per la regolazione generale di livello da –3dB a +3dB. 2.3 Trimmer di EQUAL :per l’equalizzazione di un cavo lungo fino a 200mt.. ELPRO Video Labs s.r.l. Via della Praia 4/a FERRIERA di BUTTIGLIERA ALTA (TO) – ITALY Tel.+39 0119348778 - FAX +39 0119348779 2 7 DA104 VIDEO DISTRIBUTION AMPLIFIER 3.0 INSTALLAZIONE 3.1 Inserire nella parte posteriore del rack la rear box supportante i connettori BNC con le due viti date in dotazione. Inserire nella parte anteriore del rack la plug DA 104 fermandola con i due nottolini già avvitati sul pannello anteriore della plug. 3.2 Collegare il rack contenente il DA 104 alla tensione di rete 230 Vac ±10% 50 Hz, tramite il cavo di alimentazione uscente dal retro. Si deve accendere il led verde ON posto sul frontale del DA 104. L'accensione del led verde testimonia, oltre alla presenza delle tensioni interne D.C., anche il loro corretto valore. ATTENZIONE Il collegamento della terre al filo Y/G del cavo uscente dal rack è OBBLIGATORIO. DA 104 è protetto sul 230 Vac da un fusibile 5 X 20 T100mA. In caso di interruzione sostituirlo con uno di pari valore e dimensione. 3.3 Collegare il cavo che porta la sorgente da distribuire ad uno dei due BNC del loop di ingresso denominati IN. Se non utilizzato per il loop del segnale, il secondo BNC di ingresso va terminato con un tappo a 75 Ω. 4.0 SEGNALAZIONI E REGOLAZIONI Sul frontale della plug è presente un led verde che, se acceso indica la presenza della corretta tensione di alimentazione all'interno della plug. 4.1 Regolazione del livello di uscita. Il trimmer multigiro contrassegnato LEVEL consente la variazione del livello del segnale di uscita di ±3 dB. Ruotando il trimmer in senso orario il livello aumenta; ruotandolo in senso antiorario il livello diminuisce. ATTENZIONE IL TRIMMER DI LEVEL NON DEVE ESSERE UTILIZZATO PER COMPENSARE LE PERDITE DOVUTE AI CAVI. Esso viene impiegato eccezionalmente quando la sorgente non genera un segnale a 1 Vpp. ELPRO Video Labs s.r.l. 6 3 Via della Praia 4/a FERRIERA di BUTTIGLIERA ALTA (TO) – ITALY Tel.+39 0119348778 - FAX +39 0119348779 DA104 VIDEO DISTRIBUTION AMPLIFIER 4.2 Compensazione delle perdite dovute al cavo di ingresso. Il circuito montato sul DA 104 consente di compensare le perdite dovute alla lunghezza del cavo che porta il segnale in ingresso fino ad un massimo di 200 metri. Entro questo limite, la banda si mantiene piatta con scostamento max. di 0.1 dB fino a 5 MHz. Il cavo consigliato è l'RG 59 DS (Doppia calza). La procedura è la seguente: 4.2.1 Generare un segnale di test tipo CCIR-17 e mandarlo, attraverso il cavo da equalizzare, al DA 104. 4.2.2 Collegare un waveform monitor o un oscilloscopio con sincronismo TV ad una delle sei uscite del DA 104 come illustrato in figura. ELPRO Video Labs s.r.l. Via della Praia 4/a FERRIERA di BUTTIGLIERA ALTA (TO) – ITALY Tel.+39 0119348778 - FAX +39 0119348779 4 5 DA104 VIDEO DISTRIBUTION AMPLIFIER 4.2.3 Agendo sul trimmer multigiro EQUAL osservare la forma d'onda sullo schermo affinchè siano soddisfatte le seguenti condizioni: (vedere fig. sotto). -Impulso 2T di ampiezza corretta -Impulso 20T di ampiezza corretta -Andamento del croma alla base del 20T rettilineo -Fronti della barra di luminanza (rif.to D) senza cenni di derivazione o integrazione (rif.to A) (rif.to B) (rif.to C) (rif.to E ed F) In mancanza del segnale CCIR-17 si può utilizzare un multiburst ed agire sul trimmer multigiro EQUAL affinchè l'ampiezza dell'ultimo burst sia uguale a quella del primo. All'atto della spedizione il DA 104 viene così configurato: - trimmer LEVEL - trimmer EQUAL : 0 dB (metà corsa) : 0 mt (tutto antiorario) ELPRO Video Labs s.r.l. 4 5 Via della Praia 4/a FERRIERA di BUTTIGLIERA ALTA (TO) – ITALY Tel.+39 0119348778 - FAX +39 0119348779 DA104 VIDEO DISTRIBUTION AMPLIFIER 5.0 DATI TECNICI Input type Input ret. loss Input level Input CMRR Output level Output ret. loss Output isolation DC on output Frequency response Delay Differential gain Differential phase LF response Hum & Noise Equalization :Differential, high Z, looping :>47 dB at 5 MHz :max 2 Vpp :>50 dB at 50 Hz :±3 dB adjustable :>33 dB at 5 MHz :>42 dB at 5 MHz :± 10 mV :-0.1 dB 10 Hz to 5 MHz -3 dB at 28 MHz :21 nS ± 1 nS :max 0.1% :max 0.1° :<0.1% on 50 Hz squarewave :-70 dB unweighted :200 mt. RG59 coax cable Main input Power consumption Weight :230Vac 50Hz :5.5VA :0.3Kg Operating temp.range Safety EMC :0÷45°C :according to EN60065 :according to EN55103-1 and EN55103-2 CE Mark ELPRO Video Labs s.r.l. Via della Praia 4/a FERRIERA di BUTTIGLIERA ALTA (TO) – ITALY Tel.+39 0119348778 - FAX +39 0119348779 6 3 DA104 VIDEO DISTRIBUTION AMPLIFIER 6.0 NOTE Questo prodotto è garantito per 2 anni dalla data di acquisto. La garanzia decade se il difetto del prodotto è dovuto ad un uso errato o ad interventi da parte di terzi. Durante il periodo di garanzia la Elpro provvederà a riparare gratuitamente le unità difettose. Le unità difettose dovranno pervenire PORTO FRANCO presso la sede della ELPRO di TORINO con regolare bolla di accompagnamento. Le unità riparate saranno rispedite in PORTO ASSEGNATO al destinatario. Fuori dal periodo di garanzia la ELPRO riparerà le unità difettose FRANCO sua sede di TORINO con addebito al cliente del costo di intervento. Per qualsiasi necessità durante l'installazione dei nosti prodotti chiamate la linea calda Elpro 011 9348778 oppure E-mail: [email protected] ELPRO Video Labs s.r.l. 2 7 Via della Praia 4/a FERRIERA di BUTTIGLIERA ALTA (TO) – ITALY Tel.+39 0119348778 - FAX +39 0119348779
