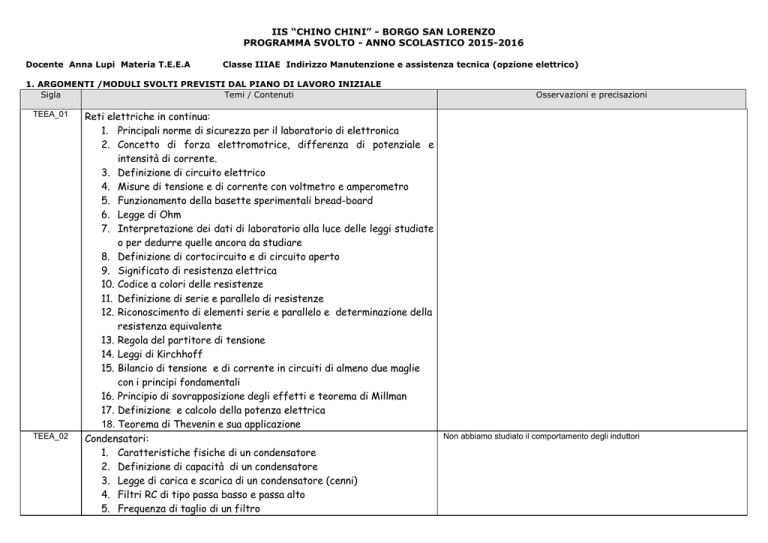

IIS “CHINO CHINI” - BORGO SAN LORENZO PROGRAMMA SVOLTO - ANNO SCOLASTICO 2015-2016 Docente Anna Lupi Materia T.E.E.A Classe IIIAE Indirizzo Manutenzione e assistenza tecnica (opzione elettrico) 1. ARGOMENTI /MODULI SVOLTI PREVISTI DAL PIANO DI LAVORO INIZIALE Sigla Temi / Contenuti TEEA_01 TEEA_02 Osservazioni e precisazioni Reti elettriche in continua: 1. Principali norme di sicurezza per il laboratorio di elettronica 2. Concetto di forza elettromotrice, differenza di potenziale e intensità di corrente. 3. Definizione di circuito elettrico 4. Misure di tensione e di corrente con voltmetro e amperometro 5. Funzionamento della basette sperimentali bread-board 6. Legge di Ohm 7. Interpretazione dei dati di laboratorio alla luce delle leggi studiate o per dedurre quelle ancora da studiare 8. Definizione di cortocircuito e di circuito aperto 9. Significato di resistenza elettrica 10. Codice a colori delle resistenze 11. Definizione di serie e parallelo di resistenze 12. Riconoscimento di elementi serie e parallelo e determinazione della resistenza equivalente 13. Regola del partitore di tensione 14. Leggi di Kirchhoff 15. Bilancio di tensione e di corrente in circuiti di almeno due maglie con i principi fondamentali 16. Principio di sovrapposizione degli effetti e teorema di Millman 17. Definizione e calcolo della potenza elettrica 18. Teorema di Thevenin e sua applicazione Non abbiamo studiato il comportamento degli induttori Condensatori: 1. Caratteristiche fisiche di un condensatore 2. Definizione di capacità di un condensatore 3. Legge di carica e scarica di un condensatore (cenni) 4. Filtri RC di tipo passa basso e passa alto 5. Frequenza di taglio di un filtro 6. Andamento del guadagno di un filtro passa basso e passa alto in funzione della frequenza TEEA_03 TEEA_04 TEEA_05 Grandezze elettriche alternate: 1. Caratteristiche e parametri dei segnali sinusoidali: periodo, frequenza, ampiezza, valore medio, valore efficace 2. Rappresentazione vettoriale di una grandezza sinusoidale 3. Concetto di impedenza 4. Impedenza del condensatore Trasformatore monofase Diodo: Non svolto 1. Caratteristiche fisiche di un diodo e cenni al drogaggio dei semiconduttori 2. Effetti fisici della polarizzazione diretta ed inversa di un diodo 3. Analisi laboratoriale del funzionamento del diodo come interruttore 4. Studio della caratteristica tensione-corrente di un diodo e deduzione dei possibili utilizzi di un diodo dalla caratteristica 5. Diodo come limitatore di tensione (cenni anche al diodo Zener) 6. Studio di semplici reti elettriche con diodi 7. Diodo come raddrizzatore di tensione. Raddrizzatore a singola semi-onda 8. Ponte di Graetz o raddrizzatore a doppia semionda: vantaggi rispetto al precedente. 9. Progettazione e costruzione di un alimentatore di tensione continua di valore prefissato a partire dalla tensione alternata fornita dal banco di laboratorio di valore efficace regolabile tra zero e 25 V 10. Caratteristiche di funzionamento dei diodi LED e resistenza limitatrice. Firma del docente No Transistor Firma leggibile di due studenti della classe
