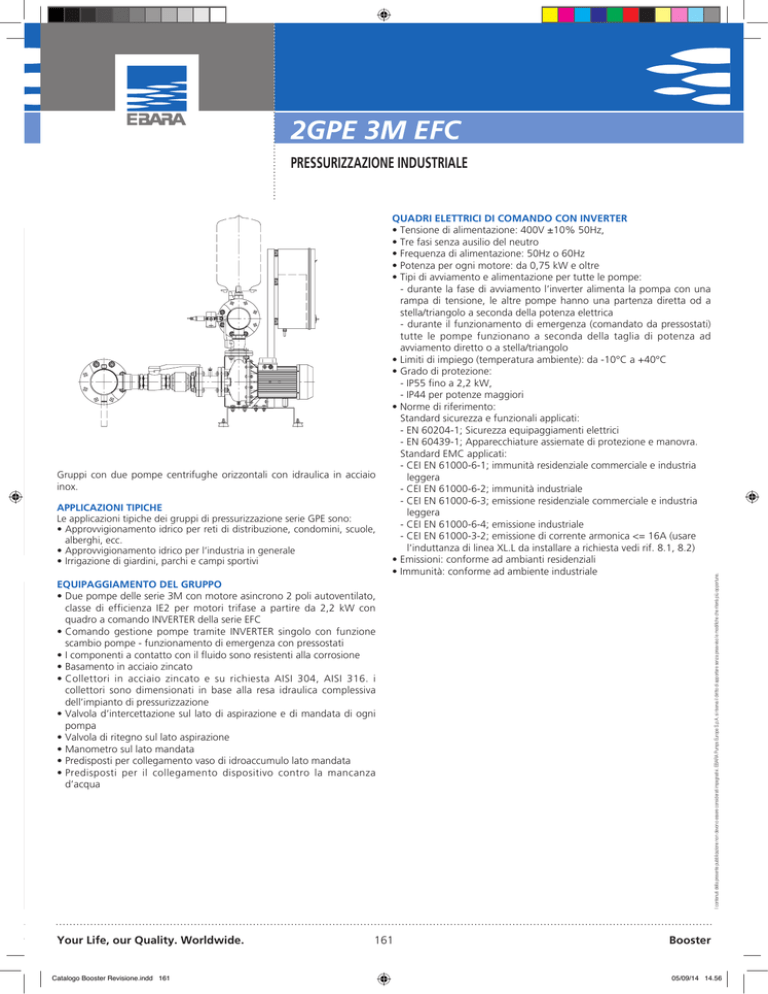

2GPe 3M eFc
Gruppi con due pompe centrifughe orizzontali con idraulica in acciaio
inox.
APPLICAZIONI TIPICHE
Le applicazioni tipiche dei gruppi di pressurizzazione serie GPE sono:
•Approvvigionamentoidricoperretididistribuzione,condomini,scuole,
alberghi, ecc.
•Approvvigionamentoidricoperl’industriaingenerale
•Irrigazionedigiardini,parchiecampisportivi
QUADRI ELETTRICI DI COMANDO CON INVERTER
•Tensionedialimentazione:400V±10%50Hz,
•Trefasisenzaausiliodelneutro
•Frequenzadialimentazione:50Hzo60Hz
•Potenzaperognimotore:da0,75kWeoltre
•Tipidiavviamentoealimentazionepertuttelepompe:
- durante la fase di avviamento l’inverter alimenta la pompa con una
rampa di tensione, le altre pompe hanno una partenza diretta od a
stella/triangolo a seconda della potenza elettrica
- durante il funzionamento di emergenza (comandato da pressostati)
tutte le pompe funzionano a seconda della taglia di potenza ad
avviamento diretto o a stella/triangolo
•Limitidiimpiego(temperaturaambiente):da-10°Ca+40°C
•Gradodiprotezione:
- IP55 fino a 2,2 kW,
- IP44 per potenze maggiori
•Normediriferimento:
Standard sicurezza e funzionali applicati:
- EN 60204-1; Sicurezza equipaggiamenti elettrici
- EN 60439-1; Apparecchiature assiemate di protezione e manovra.
Standard EMC applicati:
- CEI EN 61000-6-1; immunità residenziale commerciale e industria
leggera
- CEI EN 61000-6-2; immunità industriale
- CEI EN 61000-6-3; emissione residenziale commerciale e industria
leggera
- CEI EN 61000-6-4; emissione industriale
- CEI EN 61000-3-2; emissione di corrente armonica <= 16A (usare
l’induttanzadilineaXL.Ldainstallarearichiestavedirif.8.1,8.2)
•Emissioni:conformeadambiantiresidenziali
•Immunità:conformeadambienteindustriale
EQUIPAGGIAMENTO DEL GRUPPO
•Duepompedelleserie3Mconmotoreasincrono2poliautoventilato,
classe di efficienza IE2 per motori trifase a partire da 2,2 kW con
quadro a comando INVERTER della serie EFC
•Comando gestione pompe tramite INVERTER singolo con funzione
scambio pompe - funzionamento di emergenza con pressostati
•Icomponentiacontattoconilfluidosonoresistentiallacorrosione
•Basamentoinacciaiozincato
•Collettori in acciaio zincato e su richiesta AISI 304, AISI 316. i
collettori sono dimensionati in base alla resa idraulica complessiva
dell’impianto di pressurizzazione
•Valvolad’intercettazionesullatodiaspirazioneedimandatadiogni
pompa
•Valvoladiritegnosullatoaspirazione
•Manometrosullatomandata
•Predispostipercollegamentovasodiidroaccumulolatomandata
•Predisposti per il collegamento dispositivo contro la mancanza
d’acqua
