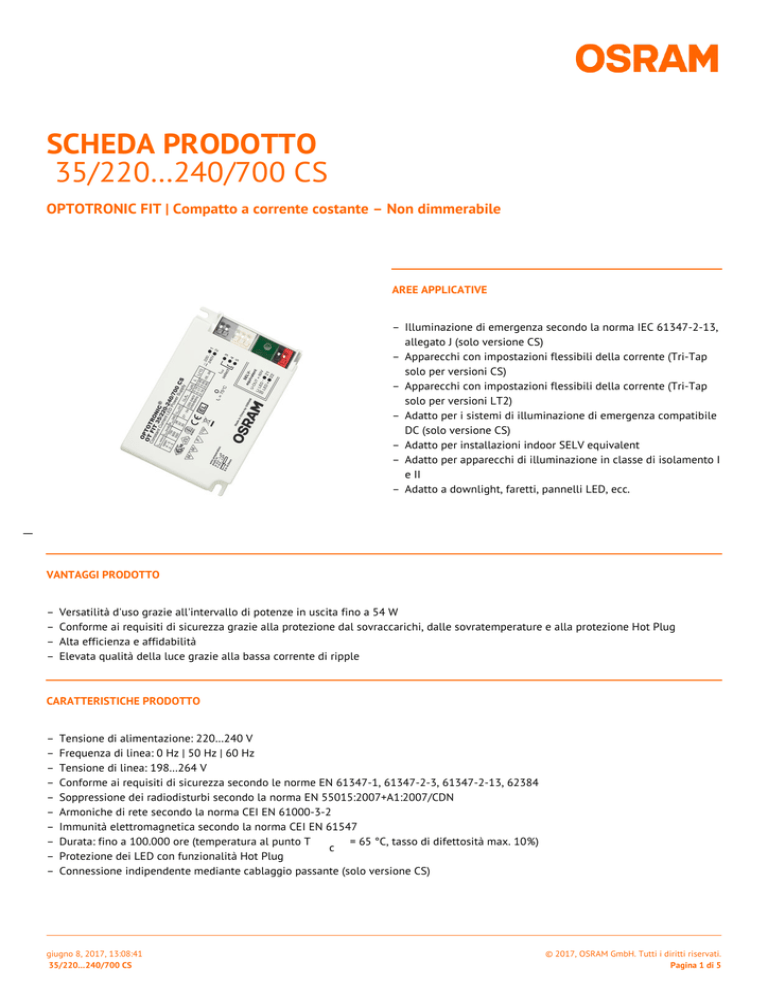

Scheda tecnica prodotto

SCHEDA PRODOTTO
35/220…240/700 CS
OPTOTRONIC FIT | Compatto a corrente costante – Non dimmerabile
AREE APPLICATIVE
– Illuminazione di emergenza secondo la norma IEC 61347-2-13,
allegato J (solo versione CS)
– Apparecchi con impostazioni flessibili della corrente (Tri-Tap
solo per versioni CS)
– Apparecchi con impostazioni flessibili della corrente (Tri-Tap
solo per versioni LT2)
– Adatto per i sistemi di illuminazione di emergenza compatibile
DC (solo versione CS)
– Adatto per installazioni indoor SELV equivalent
– Adatto per apparecchi di illuminazione in classe di isolamento I
e II
– Adatto a downlight, faretti, pannelli LED, ecc.
__
VANTAGGI PRODOTTO
–
–
–
–
Versatilità d'uso grazie all'intervallo di potenze in uscita fino a 54 W
Conforme ai requisiti di sicurezza grazie alla protezione dal sovraccarichi, dalle sovratemperature e alla protezione Hot Plug
Alta efficienza e affidabilità
Elevata qualità della luce grazie alla bassa corrente di ripple
CARATTERISTICHE PRODOTTO
–
–
–
–
–
–
–
–
–
–
Tensione di alimentazione: 220…240 V
Frequenza di linea: 0 Hz | 50 Hz | 60 Hz
Tensione di linea: 198…264 V
Conforme ai requisiti di sicurezza secondo le norme EN 61347-1, 61347-2-3, 61347-2-13, 62384
Soppressione dei radiodisturbi secondo la norma EN 55015:2007+A1:2007/CDN
Armoniche di rete secondo la norma CEI EN 61000-3-2
Immunità elettromagnetica secondo la norma CEI EN 61547
Durata: fino a 100.000 ore (temperatura al punto T
= 65 °C, tasso di difettosità max. 10%)
c
Protezione dei LED con funzionalità Hot Plug
Connessione indipendente mediante cablaggio passante (solo versione CS)
giugno 8, 2017, 13:08:41
35/220…240/700 CS
© 2017, OSRAM GmbH. Tutti i diritti riservati.
Pagina 1 di 5
SCHEDA PRODOTTO
DATI TECNICI
Dati elettrici
__
Tensione di ingresso nominale
200…240 V
Frequenza di rete
50…60 Hz
Tensione in ingresso
198…264 V 1)
Tensione continua (cc)
176…276 V
Distorsione armonica totale
<10 %
Fattore di potenza λ
0,95/0,85
Efficienza ECG
87 % 2)
Perdita di potenza
5,0 W 3)
Corrente di innesco
24 A 4)
Numero max di ECG con autom. da 10 A (B)
17
Numero max di ECG con autom. da 16 A (B)
28
Numero max di ECG con autom. da 25 A (B)
-
Resistenza ai transitori (L/N- terra)
2 kV
Resistenza ai transitori (L/N)
1 kV
Tensione in uscita
27…54 V 5)
U-OUT
60 V
Corrente in uscita
550 / 600 / 700 mA 6)
Tolleranza intensità corrente in uscita
±10 %
Tensione segnale di controllo (100Hz)
<5%
Potenza in uscita
37,8 W 7)
Isolamento galvanico
SELV
Isolamento galvanico primario/secondario
3,75 kV 8)
1) Intervallo di tensione consentito
2) A pieno carico e 230 V
3) Massima
4) t
= 174 µs (misurato ad un'intensità del 50% I
width
5) Massima 60 V
6) ±10 %
7) Carico parziale 15…37,8 W
8) SELV
giugno 8, 2017, 13:08:41
35/220…240/700 CS
© 2017, OSRAM GmbH. Tutti i diritti riservati.
Pagina 2 di 5
SCHEDA PRODOTTO
Dimensioni e peso
__
Lunghezza
103,0 mm
Larghezza
67,0 mm
Altezza
29,5 mm
Distanza tra fori di fissaggi-lunghezza
94,0 mm
Distanza tra fori di fissaggio-larghezza
58,0 mm
Peso prodotto
165,00 g
Sezione dei cavi, lato ingresso
0,2…1,5 mm² 1)
Sezione dei cavi, lato uscita
0,2…1,5 mm² 1)
Spellatura dei cavi in ingresso
8,5…9,5 mm
Spellatura dei cavi in uscita
8,5…9,5 mm
1) Cavi rigidi o flessibili
Colori e materiali
Materiale dell'involucro
Plastica
Temperature e condizioni di utilizzo
Temperatura ambiente
-25…+50 °C
t° max su punto di prova Tc
75 °C 1)
Max temp involucro in caso di malfunzion
110 °C
Umidità relativa
5…85 %
1) Massimo a punto Tc
Durata
Durata ECG
50000 h 1)
1) A tcase = 75 °C al punto tc / tasso di guasto del 10 %
Dati di prodotto aggiuntivi
Incapsulato
giugno 8, 2017, 13:08:41
35/220…240/700 CS
No
© 2017, OSRAM GmbH. Tutti i diritti riservati.
Pagina 3 di 5
SCHEDA PRODOTTO
Caratteristiche
Dimmerabile
No
Protezione contro il surriscaldamento
Reversibile automatico
Protezione contro il sovraccarico
Reversibile automatico
Protezione contro i corto circuiti
Reversibile automatico
Prova funzionamento a vuoto
Sì
Lunghezza massima cavi ECG/lampada
2,0 m
Idoneo per apparecchi con vetro frontale
I / II
Adatta per luce di emergenza
Sì
Tipo di connessione, controllo
Terminale a pressione
1)
1) Può servire una corrente di cortocircuito di max. 1 A. Assicurarsi che il carico sia progettato per sopportare anche una corrente di cortocircuito
Certificati, Norme, Direttive
Marchi di approvazione
ENEC 10 / VDE / EMC / EL / CE
Norme
Secondo EN 61347-1/Secondo EN 61347-2-13/Secondo EN
55015/Secondo EN 61547/Secondo EN 61000-3-2/Secondo EN 62384
Classe di sicurezza
II
Grado di protezione
IP20
Dati logistici
Temperatura di stoccaggio
__
-25…85 °C
DOWNLOAD DATI
File
Product Datasheet
489259_Datasheet_OT FIT 35220-240700 CS
Brochure
490070_OPTOTRONIC Compact LED drivers (GB)
Certificati
489242_CB Certification OT FIT CS
Certificati
489247_ENEC Certification_OT FIT CS
Certificati
489253_Inotec Declaration - Part II - OT FIT CS
Certificati
504176_VDE-EMC-Certificate OT_OTe_OTp_OT Fit_OTi
Dichiarazioni di conformità
489246_DoC_OT FIT CS
Dati CAD
685806_OT FIT Housing 3D drawings CAD Data_STEP
Dati CAD in PDF
685805_OT FIT Housing 3D drawings CAD Data_PDF
giugno 8, 2017, 13:08:41
35/220…240/700 CS
© 2017, OSRAM GmbH. Tutti i diritti riservati.
Pagina 4 di 5
SCHEDA PRODOTTO
DATI LOGISTICI
Codice prodotto
Descrizione del prodotto
Unità di imballo (Pezzi/unità)
Dimensioni (lunghezza x
profondità x altezza)
Volume
Peso lordo
4052899919402
35/220…240/700 CS
Cartone di spedizione
20
357 mm x 222 mm x 96 mm
7.61 dm³
3522.00 g
1)Il codice prodotto indicato descrive la minore quantità che può essere ordinata. Una unità di spedizione può contenere uno o più di
un singolo prodotto. Quando si inserisce un ordine, per la quantità inserire una o più unità di spedizione.
CLAUSOLA
Con riserva di modifiche senza preavviso. Salvo errori o omissioni. Assicurarsi sempre di utilizzare la versione più recente.
