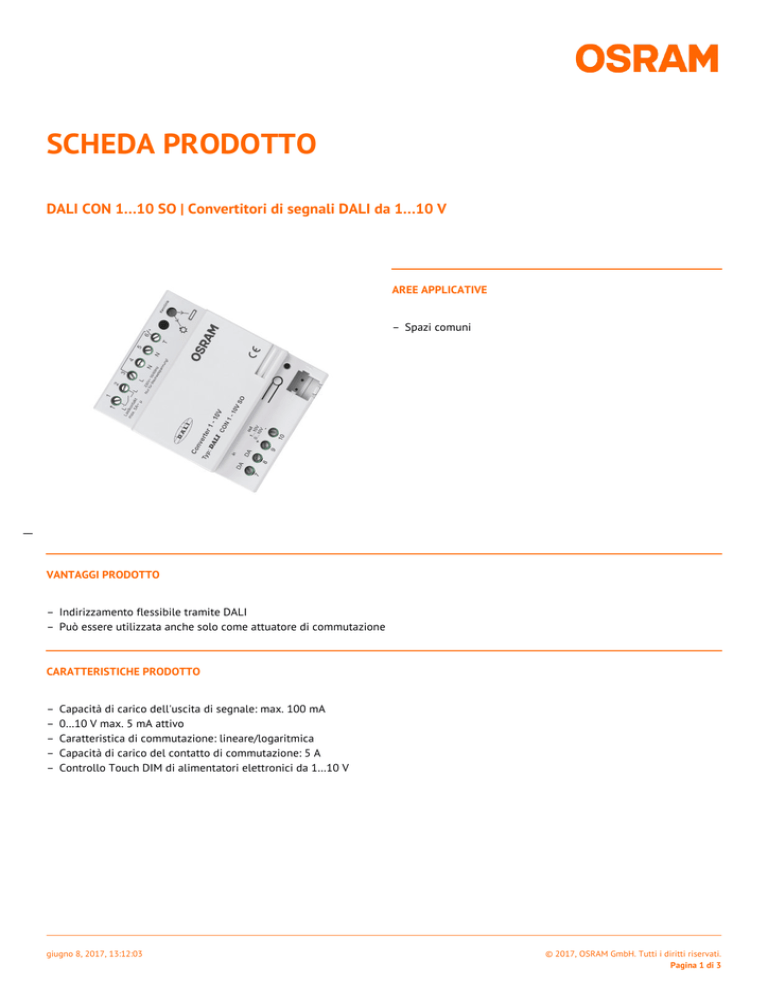

Scheda prodotto DALI CON 1…10 SO | Convertitori di segnali DALI

SCHEDA PRODOTTO
DALI CON 1…10 SO | Convertitori di segnali DALI da 1…10 V
AREE APPLICATIVE
– Spazi comuni
__
VANTAGGI PRODOTTO
– Indirizzamento flessibile tramite DALI
– Può essere utilizzata anche solo come attuatore di commutazione
CARATTERISTICHE PRODOTTO
–
–
–
–
–
Capacità di carico dell'uscita di segnale: max. 100 mA
0…10 V max. 5 mA attivo
Caratteristica di commutazione: lineare/logaritmica
Capacità di carico del contatto di commutazione: 5 A
Controllo Touch DIM di alimentatori elettronici da 1…10 V
giugno 8, 2017, 13:12:03
© 2017, OSRAM GmbH. Tutti i diritti riservati.
Pagina 1 di 3
SCHEDA PRODOTTO
DATI TECNICI
Dati elettrici
Tensione nominale
220…240 V
Frequenza di rete
50…60 Hz
Potenza di sistema [AGGR]
5,00 W
Dimensioni e peso
__
Lunghezza
72,0 mm
Larghezza
64,0 mm
Altezza
90,0 mm
Peso prodotto
200,00 g
Temperature e condizioni di utilizzo
Temperatura ambiente
0…+45 °C
Caratteristiche
Dimmerabile
No
Interfaccia per la regolazione
DALI / 1…10 V
Numero di uscite di controllo
1
Massimo carico sul secondario
5A
Tipo di installazione
Montaggio su guida DIN
Certificati, Norme, Direttive
Grado di protezione
IP20
APPARECCHIATURA / ACCESSORI
– Adatto per un massimo di 100 alimentatori elettronici
– Adatto per un massimo di 33 amplificatori di segnale DIM SA
giugno 8, 2017, 13:12:03
© 2017, OSRAM GmbH. Tutti i diritti riservati.
Pagina 2 di 3
SCHEDA PRODOTTO
DOWNLOAD DATI
File
Brochure
333877_Non-system-specific components – brochure
Dichiarazioni di conformità
334837_Declaration of conformity – Converters DALI to 1...10 V
Istruzioni per l'installazione
334160_DALI CON 1 10 SO Technical instruction
DATI LOGISTICI
Codice prodotto
4050300639802
Descrizione del prodotto
Unità di imballo (Pezzi/unità)
Dimensioni (lunghezza x
profondità x altezza)
Volume
Peso lordo
Cartone di spedizione
16
370 mm x 200 mm x 240 mm
17.76 dm³
4048.00 g
1)Il codice prodotto indicato descrive la minore quantità che può essere ordinata. Una unità di spedizione può contenere uno o più di
un singolo prodotto. Quando si inserisce un ordine, per la quantità inserire una o più unità di spedizione.
CLAUSOLA
Con riserva di modifiche senza preavviso. Salvo errori o omissioni. Assicurarsi sempre di utilizzare la versione più recente.
