TECNICHE DELLA RAPPRESENTAZIONE B 2016

TECNICHE DELLA RAPPRESENTAZIONE B 2016-2017
Arch. Laura Farroni
Supporto didattico Arch. Matteo Flavio Mancini, Dott. Silvia Rinalduzzi

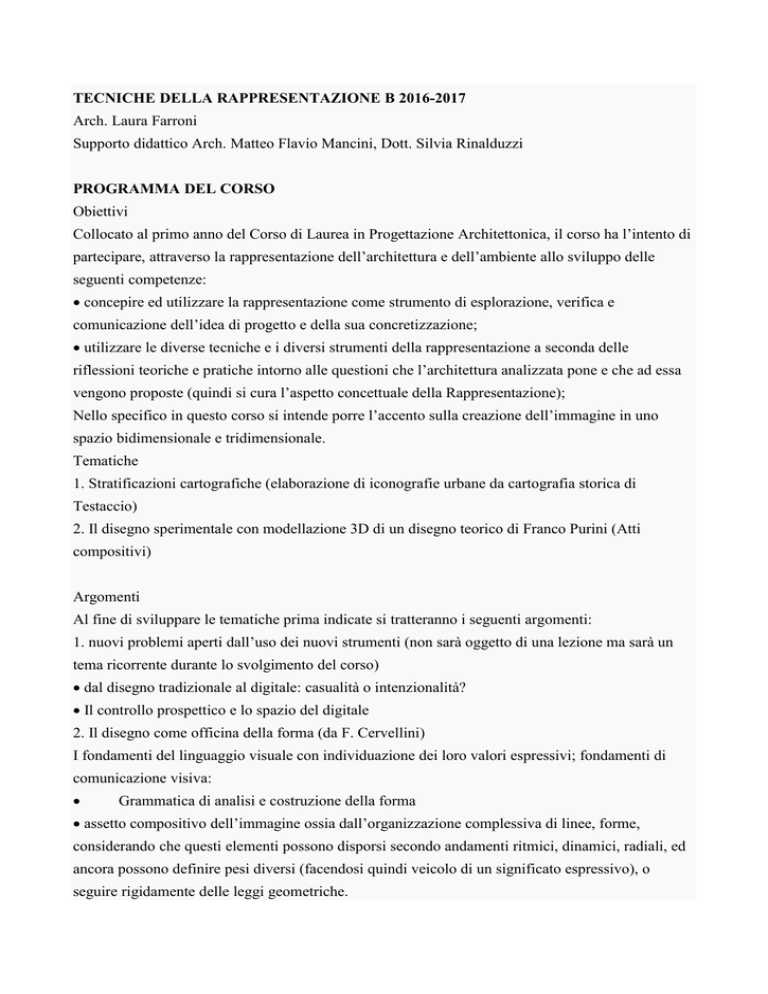

PROGRAMMA DEL CORSO
Obiettivi
Collocato al primo anno del Corso di Laurea in Progettazione Architettonica, il corso ha l’intento di
partecipare, attraverso la rappresentazione dell’architettura e dell’ambiente allo sviluppo delle
seguenti competenze:
 concepire ed utilizzare la rappresentazione come strumento di esplorazione, verifica e
comunicazione dell’idea di progetto e della sua concretizzazione;
 utilizzare le diverse tecniche e i diversi strumenti della rappresentazione a seconda delle
riflessioni teoriche e pratiche intorno alle questioni che l’architettura analizzata pone e che ad essa
vengono proposte (quindi si cura l’aspetto concettuale della Rappresentazione);
Nello specifico in questo corso si intende porre l’accento sulla creazione dell’immagine in uno
spazio bidimensionale e tridimensionale.
Tematiche
1. Stratificazioni cartografiche (elaborazione di iconografie urbane da cartografia storica di
Testaccio)
2. Il disegno sperimentale con modellazione 3D di un disegno teorico di Franco Purini (Atti
compositivi)
Argomenti
Al fine di sviluppare le tematiche prima indicate si tratteranno i seguenti argomenti:
1. nuovi problemi aperti dall’uso dei nuovi strumenti (non sarà oggetto di una lezione ma sarà un
tema ricorrente durante lo svolgimento del corso)
 dal disegno tradizionale al digitale: casualità o intenzionalità?
 Il controllo prospettico e lo spazio del digitale
2. Il disegno come officina della forma (da F. Cervellini)
I fondamenti del linguaggio visuale con individuazione dei loro valori espressivi; fondamenti di
comunicazione visiva:

Grammatica di analisi e costruzione della forma
 assetto compositivo dell’immagine ossia dall’organizzazione complessiva di linee, forme,
considerando che questi elementi possono disporsi secondo andamenti ritmici, dinamici, radiali, ed
ancora possono definire pesi diversi (facendosi quindi veicolo di un significato espressivo), o
seguire rigidamente delle leggi geometriche.

Elaborazione di texture e modulazione dello spazio: esercitazione sulla creazione di texture
da fotografia

Le forme geometriche e le variazioni formali

Tracciati, strutture e forme

Creazione ed esplorazione di forme organiche per la rappresentazione dell’acqua, del cielo,
della terra.
3. Declinazioni del disegno: analisi grafica per la comprensione dell’architettura
4. Il disegno digitale come forma di esplorazione e verifica di configurazioni spaziali nell’ambito
bidimensionale e tridimensionale; esplorazione e ricostruzione digitale
La modellazione 3D: concetti teorico pratici per un uso consapevole di Rhinoceros.
 Introduzione, linee, curve
 Superfici e solidi
 Mesh
 Rendering
I temi dei punti 3 e 4 saranno espletati attraverso l’analisi e il ri-disegno di immagini di Franco
Purini della serie di Brera. Esse infatti saranno il filo conduttore per l’approfondimento dei
contenuti, delle tecniche di rappresentazione, dell’uso del disegno come strumento di esplorazione
bidimensionale e tridimensionale per la creazione e gestione di configurazioni spaziali.
Si procederà ad una prima analisi grafica a mano per comprendere logiche compositive, elementi
costituenti e configurazioni spaziali ipotizzate. Si realizzerà, poi, un modello digitale 3D e si
procederà all’elaborazione di immagini espressive della metodologia di analisi adottata:
 abaco degli elementi architettonici, naturali e delle configurazioni spaziali
 regole dell’assemblaggio tridimensionale degli elementi individuati
 Viste del modello 3D in prospettiva, assonometria, proiezioni ortogonali, sezioni e esplosi
assonometrici
 Resituzione dell’immagine del modello attraverso materiali e/o a fil di ferro
Gli elaborati di esami sono:
1. Tavola 50x70 Iconografia urbana (superficie utile da utilizzare 35x50)
2. Tavola A2 Disegno sperimentale
Saranno previste esercitazioni in itinere, da consegnare di volta in volta, che saranno restituire. Esse
faranno parte degli elaborati di esami.
IMPORTANTE:
Tutti e due gli elaborati devono essere preceduti da un A4 contenente la descrizione del tema, delle
scelte effettuate, della metodologia applicata e sono OBBLIGATORI il testo dovrà essere
accompagnato da annotazioni grafiche. Inoltre è obbligatorio consegnare un CD contenente i
modelli digitali elaborati e le immagini delle tavole complete. La mancata presentazione di questo
materiale preclude lo svolgimento dell’esame.
