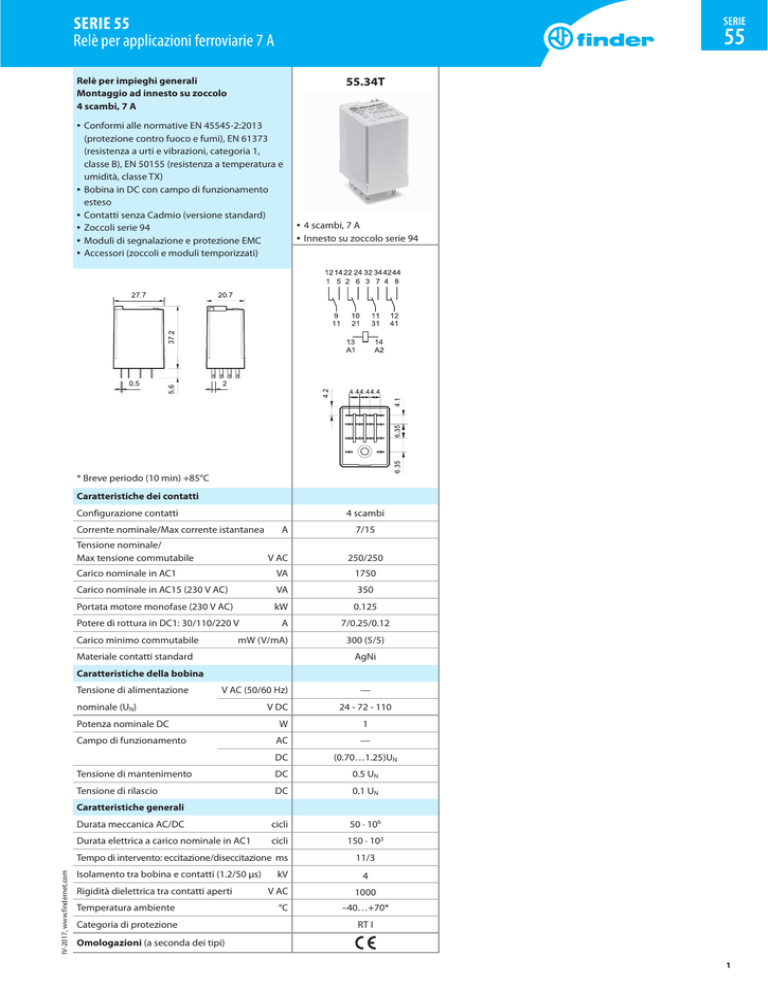

SERIE 55 Relè per applicazioni ferroviarie 7 A

SERIE 55
Relè per applicazioni ferroviarie 7 A
SERIE
55
55.34T
Relè per impieghi generali
Montaggio ad innesto su zoccolo
4 scambi, 7 A
• Conformi alle normative EN 45545-2:2013
(protezione contro fuoco e fumi), EN 61373
(resistenza a urti e vibrazioni, categoria 1,
classe B), EN 50155 (resistenza a temperatura e
umidità, classe TX)
• Bobina in DC con campo di funzionamento
esteso
• Contatti senza Cadmio (versione standard)
• Zoccoli serie 94
• Moduli di segnalazione e protezione EMC
• Accessori (zoccoli e moduli temporizzati)
• 4 scambi, 7 A
• Innesto su zoccolo serie 94
* Breve periodo (10 min) +85°C
Caratteristiche dei contatti
Configurazione contatti
4 scambi
Corrente nominale/Max corrente istantanea
Tensione nominale/
Max tensione commutabile
A
V AC
Carico nominale in AC1
7/15
250/250
VA
1750
Carico nominale in AC15 (230 V AC)VA
350
Portata motore monofase (230 V AC)kW
0.125
Potere di rottura in DC1: 30/110/220 VA
7/0.25/0.12
Carico minimo commutabile
mW (V/mA)
Materiale contatti standard
300 (5/5)
AgNi
Caratteristiche della bobina
Tensione di alimentazione
V AC (50/60 Hz)
—
nominale (UN)
V DC
24 - 72 - 110
Potenza nominale DC
Campo di funzionamento
W
1
AC
—
DC
(0.70…1.25)UN
Tensione di mantenimento
DC
0.5 UN
Tensione di rilascio
DC
0.1 UN
Durata meccanica AC/DC
cicli
50 · 106
Durata elettrica a carico nominale in AC1
cicli
150 · 103
Caratteristiche generali
IV-2017, www.findernet.com
Tempo di intervento: eccitazione/diseccitazione ms
Isolamento tra bobina e contatti (1.2/50 μs)
Rigidità dielettrica tra contatti aperti
Temperatura ambiente
Categoria di protezione
kV
V AC
°C
11/3
4
1000
–40…+70*
RT I
Omologazioni (a seconda dei tipi)
1
SERIE
55
SERIE 55
Relè per applicazioni ferroviarie 7 A
Codificazione
Esempio: serie 55, relè industriale ad innesto su zoccolo, 4 scambi, tensione bobina 12 V DC con pulsante di prova bloccabile e indicatore meccanico.
5 5 . 3
Serie
Tipo
3 = Ad innesto su zoccolo
A
B
C
D
4 . 9 . 0 2 4 . 0
0
0
0
T
A: Materiale contatti
0 = Standard AgNi
D: Versioni speciali
0 = Standard
B: Circuito contatti
0 = Scambio
C: Varianti
0 =Nessuna
Numero contatti
4 = 4 contatti, 7 A
Versione bobina
9 = DC
Tensione nominale bobina
Vedere caratteristiche della bobina
Caratteristiche generali
230
250
2
Principale
III
4
2000
Principale
II
2.5
2000
Microsconnessione
1000/1.5
livello 4 (4 kV)
livello 4 (4 kV)
1/3
Conforme a: EN 61373
Conforme a: EN 61373
1
3
≥ 5
IV-2017, www.findernet.com
Isolamento secondo EN 61810-1
Tensione nominale del sistema di alimentazione
V AC
Tensione nominale di isolamento
V AC
Grado d’inquinamento
Isolamento tra bobina e contatti
Tipo di isolamento
Categoria di sovratensione
Tensione di tenuta ad impulso
kV (1.2/50 µs)
Rigidità dielettrica
V AC
Isolamento tra contatti adiacenti
Tipo di isolamento
Categoria di sovratensione
Tensione di tenuta ad impulso
kV (1.2/50 μs)
Rigidità dielettrica
V AC
Isolamento tra contatti aperti
Tipo di sconnessione
Rigidità dielettrica
V AC/kV (1.2/50 μs)
Immunità ai disturbi condotti
Burst (5…50)ns, 5 kHz, su A1 - A2
Surge (1.2/50 μs) su A1 - A2 (modo differenziale)
Altri dati
Tempo di rimbalzo: NO/NC
ms
Resistenza alle vibrazioni: NO/NC
Resistenza all’urto
Potenza dissipata nell’ambiente
a vuoto
W
a carico nominale
W
Distanza di montaggio tra relè su circuito stampato
mm
2
SERIE 55
Relè per applicazioni ferroviarie 7 A
SERIE
55
Caratteristiche dei contatti
F 55 - Durata elettrica (AC) in funzione della corrente
H 55 - Massimo potere di rottura su carichi in DC1
Carico resistivo - cosφ = 1
Carico induttivo - cosφ = 0.4
Corrente DC (A)
Cicli
Limite corrente 4 contatti
Contatti in serie
Tensione DC (V)
• La durata elettrica per carichi resistivi in DC1 aventi valori di tensione e
corrente sotto la curva è ≥ 100 · 103 cicli.
• Per carichi in DC13, il collegamento di un diodo in anti parallelo con il
carico permette di ottenere la stessa durata elettrica dei carichi in DC1.
Nota: il tempo di diseccitazione del carico risulterà aumentato.
Caratteristiche della bobina
Dati versione DC
Tensione
nominale
UN
V
24
72
110
Codice
bobina
9.024
9.072
9.110
Campo di
funzionamento
Umin
Umax
V
V
16.8
30
50.4
90
77
137.5
Resistenza Assorbimento
nominale
R
I a UN
Ω
mA
600
40
4000
15
12500
8.8
R 55 - Campo di funzionamento bobina AC in funzione della
temperatura ambiente
IV-2017, www.findernet.com
1 - Max tensione bobina ammissibile.
2 - Min tensione di funzionamento con bobina a temperatura ambiente.
3
SERIE
55
SERIE 94
Zoccoli e accessori per relè serie 55
Zoccolo con morsetti a bussola
montaggio a pannello o su barra 35 mm (EN 60715)
Tipo di relè
Accessori
Ponticello metallico di ritenuta
Pettine a 6 poli
Targhetta d’identificazione
Moduli (vedere tabella fondo pagina)
Moduli temporizzatori (vedere tabella fondo pagina)
Caratteristiche generali
Valori nominali
Rigidità dielettrica
Grado di protezione
Temperatura ambiente
94.04.7
Omologazioni
(a seconda dei tipi):
Coppia di serraggio
94.04.7 SMA*
55.34T
094.71
094.06
094.00.4
99.02
86.30T
10 A - 250 V
2 kV AC
IP 20
°C –40…+70
Nm 0.5
mm 8
filo rigido
filo flessibile
1 x 4 / 2 x 2.5
mm2 1 x 6 / 2 x 2.5
AWG 1 x 10 / 2 x 14
1 x 12 / 2 x 14
* Conformi alle normative EN 45545-2:2013 (protezione contro fuoco e fumi), EN 61373 (resistenza a urti e vibrazioni,
categoria 1, classe B), EN 50155 (resistenza a temperatura e umidità, classe TX)
R
Lunghezza di spelatura del cavo
Capacità di connessione dei morsetti
per zoccoli 94.04.7
OP
EAN
EU
N T
T E
P A
Pettine a 6 poli per zoccoli 94.04.7
Valori nominali
094.06
10 A - 250 V
EUR
OP
EAN
094.06
Moduli temporizzatori serie 86
(12…24)V AC/DC; Bifunzione: AI, DI; (0.05 s…100 h)
Omologazioni (a seconda dei tipi):
86.30.0.024.0000T
AI: Ritardo all’inserzione
DI: Intervallo
86.30
99.02
Moduli di segnalazione e protezione EMC tipo 99.02 per zoccoli 94.04.7
Diodo (+A1, polarità standard)
(6…220)V DC
LED + Diodo (+A1, polarità standard)
(6…24)V DC
LED + Diodo (+A1, polarità standard)
(28…72)V DC
LED + Diodo (+A1, polarità standard)
(110…220)V DC
LED + Varistore
(6…24)V DC/AC
LED + Varistore
(28…72)V DC/AC
LED + Varistore
(110…240)V DC/AC
IV-2017, www.findernet.com
Omologazioni (a seconda dei tipi):
99.02.3.000.00
99.02.9.024.99
99.02.9.060.99
99.02.9.220.99
99.02.0.024.98
99.02.0.060.98
99.02.0.230.98
Moduli DC con polarità non standard (+A2)
disponibili su richiesta.
4
SERIE 94
Zoccoli e accessori per relè serie 55
94.P4.7
Omologazioni
(a seconda dei tipi):
Zoccolo con morsetti Push-in
montaggio su barra 35 mm (EN 60715)
Tipo di relè
Accessori
Ponticello metallico di ritenuta
Pettine a 2 poli
Pettine a 2 poli
Moduli (vedere tabella fondo pagina)
Caratteristiche generali
Valori nominali
Rigidità dielettrica
Grado di protezione
Temperatura ambiente
Lunghezza di spelatura del cavo
Capacità minima di connessione dei morsetti
per zoccolo 94.P4.7
SERIE
55
94.P4.7 SMA*
55.34T
094.71
094.52.1
097.52
99.02, 86.30T
10 A - 250 V
2 kV AC
IP 20
°C –40…+70
mm 10
filo rigido
filo flessibile
0.5
mm2 0.5
AWG 21
21
Capacità massima di connessione dei morsetti
filo rigido
filo flessibile
2 x 1.5 / 1 x 2.5
per zoccolo 94.P4.7
mm2 2 x 1.5 / 1 x 2.5
AWG 2 x 18 / 1 x 14
2 x 18 / 1 x 14
* Conformi alle normative EN 45545-2:2013 (protezione contro fuoco e fumi), EN 61373 (resistenza a urti e vibrazioni,
categoria 1, classe B), EN 50155 (resistenza a temperatura e umidità, classe TX)
Pettine a 2 poli per zoccoli 94.P4.7
Valori nominali
094.52.1
10 A - 250 V
Pettine a 2 poli per zoccoli 94.P4.7
Valori nominali
097.52
10 A - 250 V
094.52.1
097.52
Moduli temporizzatori serie 86
(12…24)V AC/DC; Bifunzione: AI, DI; (0.05 s…100 h)
Omologazioni (a seconda dei tipi):
86.30.0.024.0000T
AI: Ritardo all’inserzione
DI: Intervallo
IV-2017, www.findernet.com
86.30
99.02
Moduli di segnalazione e protezione EMC tipo 99.02 per zoccolo 94.P4.7
Diodo (+A1, polarità standard)
(6…220)V DC
LED + Diodo (+A1, polarità standard)
(6…24)V DC
LED + Diodo (+A1, polarità standard)
(28…72)V DC
LED + Diodo (+A1, polarità standard)
(110…220)V DC
LED + Varistore
(6…24)V DC/AC
LED + Varistore
(28…72)V DC/AC
LED + Varistore
(110…240)V DC/AC
Omologazioni (a seconda dei tipi):
99.02.3.000.00
99.02.9.024.99
99.02.9.060.99
99.02.9.220.99
99.02.0.024.98
99.02.0.060.98
99.02.0.230.98
Moduli DC con polarità non standard (+A2)
disponibili su richiesta.
