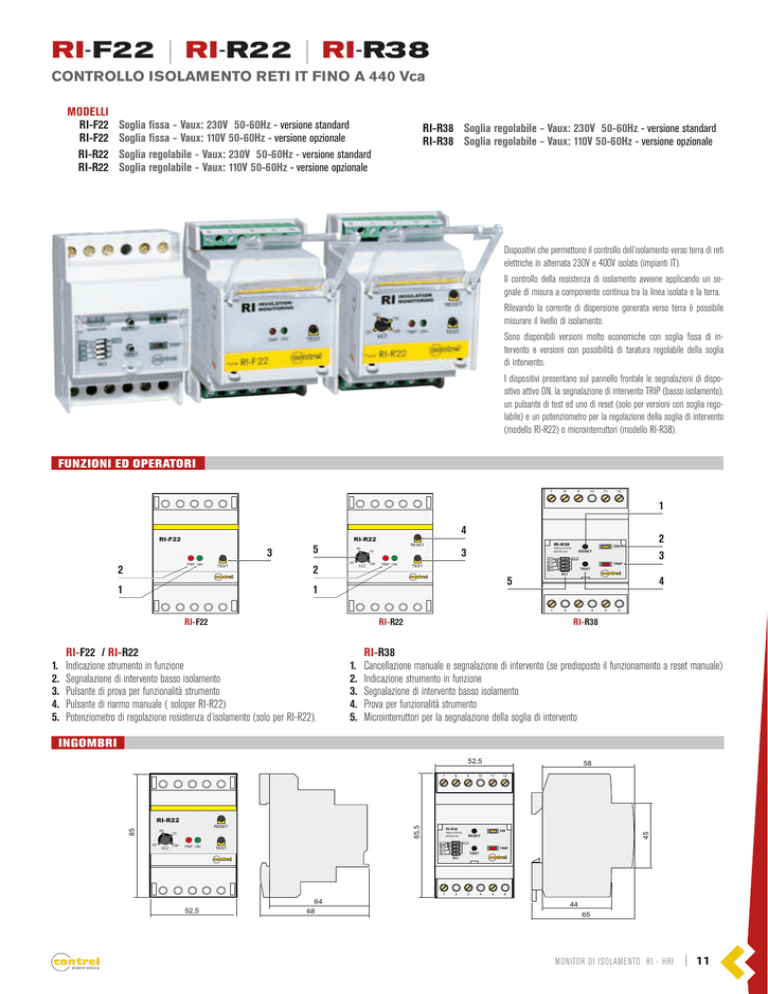

RI-F22 | RI-R22 | RI-R38

RI-F22 | RI-R22 | RI-R38
CONTROLLO ISOLAMENTO RETI IT FINO A 440 Vca
MODELLI
RI-F22
RI-F22
RI-R22
RI-R22
Soglia fissa - Vaux: 230V 50-60Hz - versione standard
Soglia fissa - Vaux: 110V 50-60Hz - versione opzionale
Soglia regolabile - Vaux: 230V 50-60Hz - versione standard
Soglia regolabile - Vaux: 110V 50-60Hz - versione opzionale
RI-R38 Soglia regolabile - Vaux: 230V 50-60Hz - versione standard
RI-R38 Soglia regolabile - Vaux: 110V 50-60Hz - versione opzionale
Dispositivi che permettono il controllo dell’isolamento verso terra di reti
elettriche in alternata 230V e 400V isolate (impianti IT).
Il controllo della resistenza di isolamento avviene applicando un segnale di misura a componente continua tra la linea isolata e la terra.
Rilevando la corrente di dispersione generata verso terra è possibile
misurare il livello di isolamento.
Sono disponibili versioni molto economiche con soglia fissa di intervento e versioni con possibilità di taratura regolabile della soglia
di intervento.
I dispositivi presentano sul pannello frontale le segnalazioni di dispositivo attivo ON, la segnalazione di intervento TRIP (basso isolamento),
un pulsante di test ed uno di reset (solo per versioni con soglia regolabile) e un potenziometro per la regolazione della soglia di intervento
(modello RI-R22) o microinterruttori (modello RI-R38).
FUNZIONI ED OPERATORI
7
8
9
10
11
12
1
RI-F22
3
TRIP ON
2
TEST
contrel
1
5
2
4
RI-R22
50
25
kΩ
RESET
100
TRIP ON
RI-R38
3
75
100
50
30
10
TEST
contrel
5
1
1
RI-F22
RI-R22
RI-F22 / RI-R22
1. Indicazione strumento in funzione
2. Segnalazione di intervento basso isolamento
3. Pulsante di prova per funzionalità strumento
4. Pulsante di riarmo manuale ( soloper RI-R22)
5. Potenziometro di regolazione resistenza d’isolamento (solo per RI-R22).
2
3
ON
INSULATION
MONITOR
RESET
150
TRIP
TEST
kΩ
2
3
contrel
4
5
4
6
RI-R38
RI-R38
1. Cancellazione manuale e segnalazione di intervento (se predisposto il funzionamento a reset manuale)
2. Indicazione strumento in funzione
3. Segnalazione di intervento basso isolamento
4. Prova per funzionalità strumento
5. Microinterruttori per la segnalazione della soglia di intervento
INGOMBRI
52,5
RI-R22
25
kΩ
RESET
85,5
85
50
75
100
TRIP ON
contrel
52,5
e l e t t ro n i c a
10
58
11
12
ON
INSULATION
MONITOR
1
64
68
9
RI-R38
100
50
30
10
TEST
8
45
7
RESET
150
TRIP
TEST
kΩ
2
3
contrel
4
5
6
44
65
MONITOR DI ISOLAMENTO RI - HRI
| 11
RI-F22 | RI-R22 | RI-R38
CONTROLLO ISOLAMENTO RETI IT FINO A 440 Vca
CARATTERISTICHE ELETTRICHE
230 V 50-60 Hz ± 20 % standard
110 V 50-60 Hz ± 20 % opzionale
3 VA MAX
Tensione alimentazione ausiliaria
Autoconsumo
Uscita
RI-F22 / RI-R22 24 ÷ 230 Vca +10 % (400 V su linea trifase con neutro)
RI-R38 24 ÷ 440 Vca +10 % (760 V su linea trifase con neutro)
RI-F22 / RI-R22 12 V MAX
RI-R38 24 V MAX
RI-F22 / RI-R22 0,1 mA MAX
RI-R38 0,5 mA MAX
RI-F22 / RI-R22 100 kohm
RI-R38 250 kohm
RI-F22 fissa 100 kohm
RI-R22 regolabile 25 ÷ 100 kohm (tramite potenziometro)
RI-R38 regolabile 10 ÷ 150 kohm (4 livelli tramite microinterruttori)
Circa 1 secondo
Led ON, led TRIP intervento;
Pulsanti TEST e RESET (non presente in RI-F22)
Relé contatto in scambio NA-C-NC MAX 5 A 250 Vca
Temperatura di funzionamento
- 10 …+ 60 °C
Temperatura di immagazzinaggio
- 20 …+ 70 °C
Umidità relativa
< 90 %
Prova di isolamento
3 kV 60 sec / 4 kV imp. 1,2 / 50ms
Posizione di montaggio
Indifferente
Tipo di collegamento
Tramite morsettiere a vite sezione cavo MAX 4 mm2
Grado di protezione
IP 40 frontale con calotta - IP 20 contenitore
Montaggio secondo DIN 50022
Attacco rapido su profilato 35 mm / 3 moduli da 17,5 mm
Peso
300 g circa
Norme di riferimento
CEI-EN 61010-1 / CEI-EN 61557-8 / VDE 0413 part.8 / CEI-EN 61326-1
Rete da controllare
Tensione di misura
Corrente di misura
Impedenza interna
Impostazione soglia intervento
Ritardo intervento
Segnalazioni e operatori
SCHEMA DI CONNESSIONE
RI-R38
RI-F22 / RI-R22
Vaux
Vaux
1
AUX1
2
3
4
AUX2 VC
5
6
7
8
9
1
10 11 12
AUX1
OUT-NC OUT-C OUT-NO PE RESET
4
5
VC
6
7
8
9
OUT-NC OUT-C OUT-NO
10 11 12
PE RESET
CARICO
L2
N
LINEA
ISOLATA
max 440 Vca
LINEA
ISOLATA
max 230 Vca
N
L3
L3
Alimentazione ausiliaria: morsetti 1-3
Controllo isolamento: morsetti 4-9
Connessioni uscita relè: morsetti 6-7-8
Connessioni per segnalazione a distanza
tramite relè con contatto in scambio pulito da tensione max 5A 250V su carico resistivo.
Eventuale connessione per RESET automatico o a distanza
(solo per versione RI-R22) collegare un pulsante N.C. tra il morsetto 10 e il conduttore di terra PE, ponticellare tra loro i morsetti 9 e 10.
Eventuale connessione per TEST a distanza (solo per versione RI-R22)
collegare un pulsante N.A. tra il morsetto 5 e il conduttore di terra PE
MONITOR DI ISOLAMENTO RI - HRI
CARICO
L2
L1
L1
12 |
3
AUX2
PE
PE
III III III III III III 2
III III III III III Alimentazione ausiliaria: morsetti 1-3
Controllo isolamento: morsetti 5-11
Connessioni uscita relè: morsetti 7-8-9
Connessioni per segnalazione a distanza
tramite relè con contatto in scambio pulito
da tensione max 5A 250V su carico resistivo.
connessione per RESET automatico o a distanza: morsetto 12
