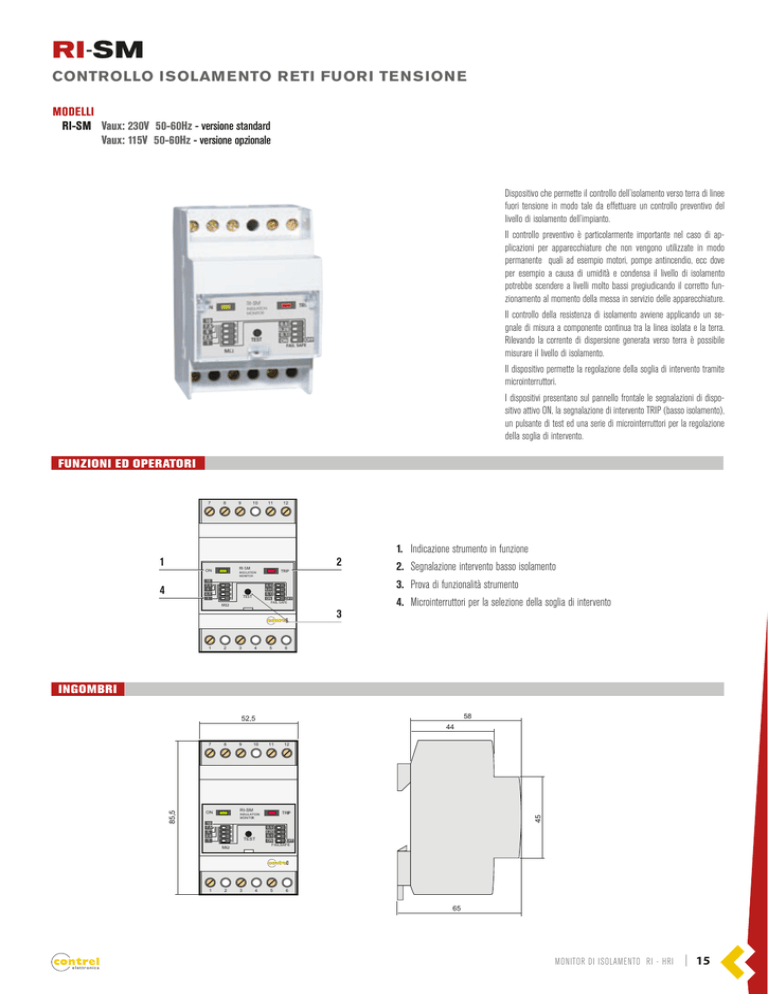

controllo isolamento reti fuori tensione

RI-SM
CONTROLLO ISOLAMENTO RETI FUORI TENSIONE
M ODELLI
RI-SM Vaux: 230V 50-60Hz - versione standard
Vaux: 115V 50-60Hz - versione opzionale
Dispositivo che permette il controllo dell’isolamento verso terra di linee
fuori tensione in modo tale da effettuare un controllo preventivo del
livello di isolamento dell’impianto.
Il controllo preventivo è particolarmente importante nel caso di applicazioni per apparecchiature che non vengono utilizzate in modo
permanente quali ad esempio motori, pompe antincendio, ecc dove
per esempio a causa di umidità e condensa il livello di isolamento
potrebbe scendere a livelli molto bassi pregiudicando il corretto funzionamento al momento della messa in servizio delle apparecchiature.
Il controllo della resistenza di isolamento avviene applicando un segnale di misura a componente continua tra la linea isolata e la terra.
Rilevando la corrente di dispersione generata verso terra è possibile
misurare il livello di isolamento.
Il dispositivo permette la regolazione della soglia di intervento tramite
microinterruttori.
I dispositivi presentano sul pannello frontale le segnalazioni di dispositivo attivo ON, la segnalazione di intervento TRIP (basso isolamento),
un pulsante di test ed una serie di microinterruttori per la regolazione
della soglia di intervento.
FUNZIONI ED OPERATORI
7
1
8
9
10
RI-SM
ON
12
TRIP
INSULATION
MONITOR
10
7, 5
5
2, 5
1
4
11
0, 5
0,25
0, 1
ON
OFF
FAIL SAFE
TEST
MΩ
contrel
1
2
2
3
4
5
3
1. Indicazione strumento in funzione
2. Segnalazione intervento basso isolamento
3. Prova di funzionalità strumento
4. Microinterruttori per la selezione della soglia di intervento
6
INGOMBRI
58
52,5
8
9
10
11
RI-SM
ON
TRIP
INSULATION
MONITOR
10
7,5
5
2,5
1
12
45
85,5
7
44
0,5
0,25
TEST
MΩ
0,1
ON
OFF
FAILSAFE
contrel
1
2
3
4
5
6
65
e l e t t ro n i c a
MONITOR DI ISOLAMENTO RI - HRI
| 15
RI-SM
CONTROLLO ISOLAMENTO RETI FUORI TENSIONE
CARATTERISTICHE ELETTRICHE
Tensione alimentazione ausiliaria
24 V o 48 V 50-60 Hz ± 20 % oppure cc ± 20 %
Autoconsumo
3 VA MAX
Rete da controllare
24 ÷ 48 Vca/cc +10 %
Tensione di misura
24 V MAX
Corrente di misura
0,5 mA MAX
Impedenza interna
100 kohm
Soglia intervento
0,1 - 0,25 - 0,5 - 1 - 2,5 - 5 - 10 Mohm
Ritardo intervento
Circa 1 secondo
Segnale di cotrollo
Led ON, led TRIP intervento
Pulsanti TEST e RESET (solo versione RI-R48 / RI-R48N)
Uscita
Relé contatto in scambio NA-C-NC MAX 5 A 250 Vca
Visualizzazioni
Led verde ON - Led rosso TRIP
Temperatura di funzionamento
-10 …+ 60 °C
Temperatura di immagazzinaggio
- 20 …+ 70 °C
Umidità relativa
< 90 %
Prova di isolamento
3 kV 60 sec / 4 kv imp. 1,2 / 50 µs
Posizione di montaggio
Indifferente
Tipo di collegamento
Tramite morsettiere a vite sezione cavo MAX 4 mm2
Grado di protezione
IP 40 frontale con calotta - IP 20 contenitore
Montaggio secondo DIN 50022
Attacco rapido su profilato 35 mm / 3 moduli da 17,5 mm
Peso
300 g circa
Norme di riferimento
CEI-EN 61010-1 / CEI-EN 61557-8
VDE0413 part.8 / CEI-EN 61326-1
SCHEMA DI CONNESSIONE
RI-SM
Vaux
1
AUX1
2
3
AUX2
4
5
VC
6
7
8
9
OUT-NO OUT-C OUT-NC
10 11 12
PE RESET
III Alimentazione ausiliaria: morsetti 1-3
III Controllo isolamento: morsetti 5-11
III Connessioni uscita relè: morsetti 7-8-9
PE
N
L3
L2
L1
16 |
MONITOR DI ISOLAMENTO RI - HRI
CARICO
e l e t t ro n i c a
