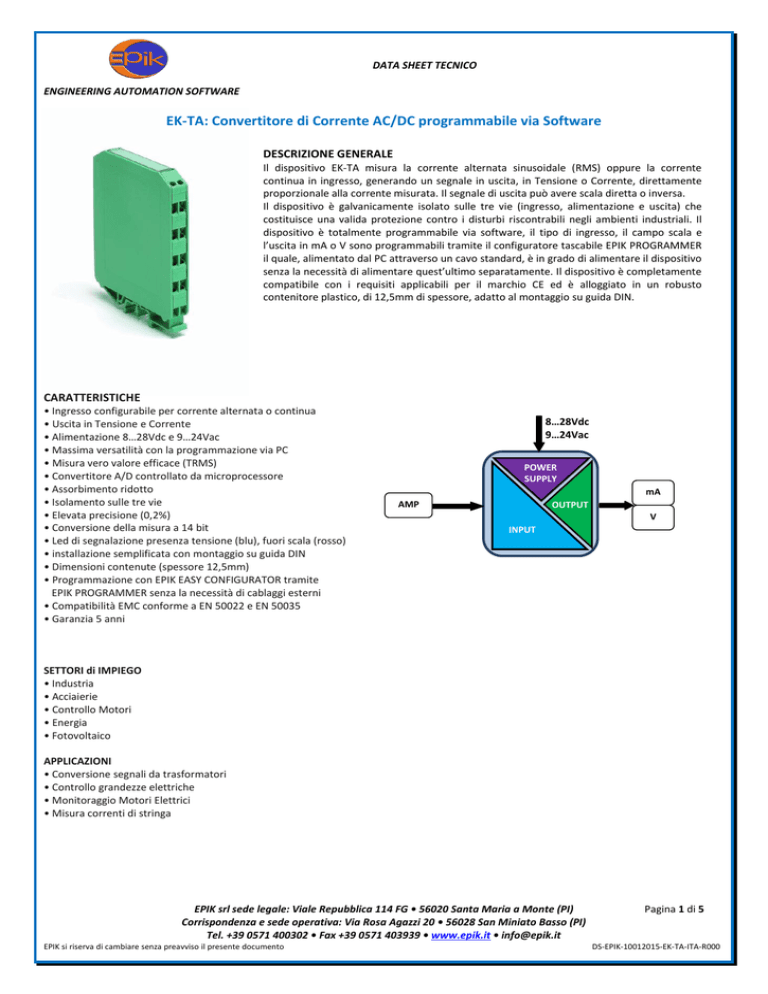

Data Sheet - EK-TA - Convertitore di Corrente Continua/Alternata

DATA SHEET TECNICO
ENGINEERING AUTOMATION SOFTWARE
EK-TA: Convertitore di Corrente AC/DC programmabile via Software
DESCRIZIONE GENERALE
Il dispositivo EK-TA misura la corrente alternata sinusoidale (RMS) oppure la corrente
continua in ingresso, generando un segnale in uscita, in Tensione o Corrente, direttamente
proporzionale alla corrente misurata. Il segnale di uscita può avere scala diretta o inversa.
Il dispositivo è galvanicamente isolato sulle tre vie (ingresso, alimentazione e uscita) che
costituisce una valida protezione contro i disturbi riscontrabili negli ambienti industriali. Il
dispositivo è totalmente programmabile via software, il tipo di ingresso, il campo scala e
l’uscita in mA o V sono programmabili tramite il configuratore tascabile EPIK PROGRAMMER
il quale, alimentato dal PC attraverso un cavo standard, è in grado di alimentare il dispositivo
senza la necessità di alimentare quest’ultimo separatamente. Il dispositivo è completamente
compatibile con i requisiti applicabili per il marchio CE ed è alloggiato in un robusto
contenitore plastico, di 12,5mm di spessore, adatto al montaggio su guida DIN.
CARATTERISTICHE
• Ingresso configurabile per corrente alternata o continua
• Uscita in Tensione e Corrente
• Alimentazione 8…28Vdc e 9…24Vac
• Massima versatilità con la programmazione via PC
• Misura vero valore efficace (TRMS)
• Convertitore A/D controllato da microprocessore
• Assorbimento ridotto
• Isolamento sulle tre vie
• Elevata precisione (0,2%)
• Conversione della misura a 14 bit
• Led di segnalazione presenza tensione (blu), fuori scala (rosso)
• installazione semplificata con montaggio su guida DIN
• Dimensioni contenute (spessore 12,5mm)
• Programmazione con EPIK EASY CONFIGURATOR tramite
EPIK PROGRAMMER senza la necessità di cablaggi esterni
• Compatibilità EMC conforme a EN 50022 e EN 50035
• Garanzia 5 anni
8…28Vdc
9…24Vac
POWER
SUPPLY
mA
AMP
OUTPUT
V
INPUT
SETTORI di IMPIEGO
• Industria
• Acciaierie
• Controllo Motori
• Energia
• Fotovoltaico
APPLICAZIONI
• Conversione segnali da trasformatori
• Controllo grandezze elettriche
• Monitoraggio Motori Elettrici
• Misura correnti di stringa
EPIK srl sede legale: Viale Repubblica 114 FG • 56020 Santa Maria a Monte (PI)
Corrispondenza e sede operativa: Via Rosa Agazzi 20 • 56028 San Miniato Basso (PI)
Tel. +39 0571 400302 • Fax +39 0571 403939 • www.epik.it • [email protected]
EPIK si riserva di cambiare senza preavviso il presente documento
Pagina 1 di 5
DS-EPIK-10012015-EK-TA-ITA-R000
DATA SHEET TECNICO
ENGINEERING AUTOMATION SOFTWARE
DATI TECNICI (Tipici a 25 °C e nelle condizioni nominali)
ALIMENTAZIONE
: 8…28Vdc; 9…24Vac Protezione contro l’inversione di polarità 60Vdc max
CONSUMO di CORRENTE @24V
: 100mA max
ASSORBIMENTO
: 1,5W (massimo)
TEMPO di RISPOSTA
: 100ms
CLASSE di PRECISIONE
: 0,2%
ISOLAMENTO
: 1500Vrms 1 minuto su tutte le vie
FREQUENZA LIMITE (-3dB)
: 0…1KHz
TEMPERATURA OPERATIVA
: -20 °C…+70 °C
TEMPERATURA di IMMAGAZZINAGGIO
: -40 °C…+85 °C
UMIDITA’
: 0…90% non condensante
CONTENITORE
: ITALTRONIC
MATERIALE
: Plastica auto-estinguente
GRADO di PROTEZIONE
: IP 20
PESO
: 90 grammi circa
CONNESSIONI
: Morsetti a vite e cavi applicabili fino a 2,5mmq
DIMENSIONI (W x H x T) in mm
: 90 x 112 x 12,5
MONTAGGIO
: su binario DIN T35 secondo EN 50022
EMC (per ambienti industriali)
: EN 61000-6-2 (Immunità); EN 61000-6-4 (Emissione)
DERIVA TERMICA:
: 100ppm/k
CONFIGURAZIONE
: EPIK EASY CONFIGURATOR
ERRORE di CALIBRAZIONE
: ± 0,1% f.s.
ERRORE di LINEARITA’
: ± 1% f.s.
CALIBRAZIONE USCITA
Corrente
: ± 7µA
Tensione
: ± 5mV
TENSIONE AUSILIARIA
: >12V @ 20mA
VALORI di FUORI SCALA
Valore uscita con ingresso > fondo scala
: 22mA e/o 10,5V
Valore uscita con ingresso < inizio scala
: 2mA e/o 10,5V
VALORI di WIRE BREAK o SOVRACCARICO INGRESSI
Valore uscita
: 24mA o 11V
(NOTA: I valori indicati sono quelli standard, impostati di DEFAULT. Su richiesta è possibile impostare il valore di WIRE BREAK e di uscita con
ingresso > fondo scala a 0mA)
RESISTENZA di CARICO su USCITA – Rload
Uscita in Corrente
Uscita in Tensione
: < 500Ω
: > 5Kohm
TIPI di INGRESSO e CAMPI SCALA
CORRENTE (AC/DC)
: 0…1A; 0…5A; 0…10A
USCITA
CORRENTE
: 0…20mA
: 20…0mA
: 4…20mA
: 20…4mA
minimo SPAN 4mA
minimo SPAN 4mA
minimo SPAN 4mA
minimo SPAN 4mA
: 0…10V
: 10…0V
: 0…5V
: 5…0V
minimo SPAN 1V
minimo SPAN 1V
minimo SPAN 1V
minimo SPAN 1V
TENSIONE
EPIK srl sede legale: Viale Repubblica 114 FG • 56020 Santa Maria a Monte (PI)
Corrispondenza e sede operativa: Via Rosa Agazzi 20 • 56028 San Miniato Basso (PI)
Tel. +39 0571 400302 • Fax +39 0571 403939 • www.epik.it • [email protected]
EPIK si riserva di cambiare senza preavviso il presente documento
Pagina 2 di 5
DS-EPIK-10012015-EK-TA-ITA-R000
DATA SHEET TECNICO
ENGINEERING AUTOMATION SOFTWARE
ISTRUZIONI di IMPIEGO
Il dispositivo deve essere alimentato con una tensione continua DC/AC applicata tra i morsetti U e V. Il canale analogico acquisisce il valore dal
sensore collegato ai morsetti A, B e C e trasferisce la misura in uscita sui morsetti M, N, O e P.
Le connessioni di ingresso e uscita devono essere effettuate in base a quanto indicato nella sezione "Collegamenti".
Il dispositivo può essere alimentato con tensione continua (da 8 a 28Vdc) e con tensione alternata (da 9 a 24Vac).
SEGNALAZIONI LUMINOSE dei LED
: alimentazione corretta
: dispositivo non alimentato
: dispositivo in calibrazione (riservato)
: dispositivo fuori scala (Over Load)
: range dispositivo corretto
PS (alimentazione) - Led BLU : acceso
: spento
: lampeggio
OL (fuori scala) – Led ROSSO : acceso
: spento
ISTRUZIONI per L’INSTALLAZIONE
Il Dispositivo è adatto al montaggio su binario DIN in posizione verticale. Per un funzionamento affidabile e duraturo seguire le seguenti
indicazioni:
• Evitare che le feritoie di ventilazione siano occluse da canaline o altri oggetti vicini ad esse
• Evitare il montaggio dei dispositivi al di sopra di apparecchiature generanti calore
• Installare il dispositivo in un luogo non sottoposto a vibrazioni
PROGRAMMAZIONE del DISPOSITIVO
CONFIGURAZIONE VIA PC
La configurazione viene eseguita attraverso il software EPIK EASY CONFIGURATOR ed il programmatore EPIK PROGRAMMER ed avviene nel
seguente modo:
• Aprire il frontalino plastico di protezione sul fronte del dispositivo
• Collegare il programmatore al PC ed al dispositivo (il cavo di connessione è un comunissimo cavo USB-mini USB m/m acquistabile nei negozi di
elettronica e informatica)
• Il programmatore è alimentato direttamente dal PC, e lo strumento dal programmatore: non è necessario alimentarlo separatamente
• Aprire il programma di configurazione
• EPIK EASY CONFIGURATOR rileverà automaticamente il dispositivo connesso identificando il tipo esatto
• Impostare i dati di programmazione
• Premere il pulsante “INVIO” per scaricare i dati nel dispositivo
Durante la procedura di programmazione non scollegare il dispositivo. Per maggiori informazioni sul funzionamento del programma di
configurazione fare riferimento al relativo manuale operativo.
Personal
Computer
Dispositivo
EPIK
USB
EPIK EASY CONFIGURATOR
RS232
RS485
EPIK PROGRAMMER
EPIK PROGRAMMER
EPIK srl sede legale: Viale Repubblica 114 FG • 56020 Santa Maria a Monte (PI)
Corrispondenza e sede operativa: Via Rosa Agazzi 20 • 56028 San Miniato Basso (PI)
Tel. +39 0571 400302 • Fax +39 0571 403939 • www.epik.it • [email protected]
EPIK si riserva di cambiare senza preavviso il presente documento
Pagina 3 di 5
DS-EPIK-10012015-EK-TA-ITA-R000
DATA SHEET TECNICO
ENGINEERING AUTOMATION SOFTWARE
SCHEMA di COLLEGAMENTO
PIEDINATURA (in rilievo in prossimità dei morsetti di collegamento)
A = AC Input
M = Output supply
B = Analog GND
N = Output Current Sink
C = DC Input
O = Output Voltage
P = Output GND
U = Alimentazione AC (DC no polarity)
V = Alimentazione AC (DC no polarity)
COLLEGAMENTI ELETTRICI
Per il collegamento dei segnali è raccomandato l’uso di cavi schermati lo schermo dovrà essere collegato ad una terra dedicata alla
strumentazione. Si consiglia, inoltre, di non far passare i conduttori nelle vicinanze di cavi per installazioni di potenza come Inverter, Motori,
Forni ad Induzione e similari.
ALIMENTAZIONE
INGRESSO
ALIMENTAZIONE
CORRENTE AC
+
A
~
B
U
8…28Vdc
9…24Vac
V
CORRENTE DC
+
C
~
B
USCITE
USCITA TENSIONE
+
O
V
P
-
USCITA CORRENTE ATTIVA
M
+
mA
N
-
USCITA CORRENTE PASSIVA
P
+
N
Vloop
mA
EPIK srl sede legale: Viale Repubblica 114 FG • 56020 Santa Maria a Monte (PI)
Corrispondenza e sede operativa: Via Rosa Agazzi 20 • 56028 San Miniato Basso (PI)
Tel. +39 0571 400302 • Fax +39 0571 403939 • www.epik.it • [email protected]
EPIK si riserva di cambiare senza preavviso il presente documento
Pagina 4 di 5
DS-EPIK-10012015-EK-TA-ITA-R000
DATA SHEET TECNICO
ENGINEERING AUTOMATION SOFTWARE
COME ORDINARE
Se in fase d’ordine non viene richiesta la configurazione, il dispositivo sarà fornito con i seguenti parametri di default:
Ingresso
: Corrente Alternata
Range
: 0…10Aac
Uscita
: Corrente
Range
: 4…20mA
L’eventuale configurazione sarà da impostare a cura dell’utilizzatore finale.
Il cliente, in fase d’ordine, può richiedere la configurazione del dispositivo che verrà fornita senza alcun costo aggiuntivo. Sull’ordine andranno
indicati:
• Tipo di ingresso (alternata o continua)
• Campo scala ingresso (range)
• Tipo di uscita (tensione o corrente)
• Campo scala uscita
Esempio: EK-TA - 0…10Aac – 0…10V
DIMENSIONI in mm.
CUSTODIA: ITALTRONIC GUIDEBOX 12,5
90
EK-TA
12,5
112
AC/DC Current
Converter
EPIK srl sede legale: Viale Repubblica 114 FG • 56020 Santa Maria a Monte (PI)
Corrispondenza e sede operativa: Via Rosa Agazzi 20 • 56028 San Miniato Basso (PI)
Tel. +39 0571 400302 • Fax +39 0571 403939 • www.epik.it • [email protected]
EPIK si riserva di cambiare senza preavviso il presente documento
Pagina 5 di 5
DS-EPIK-10012015-EK-TA-ITA-R000
