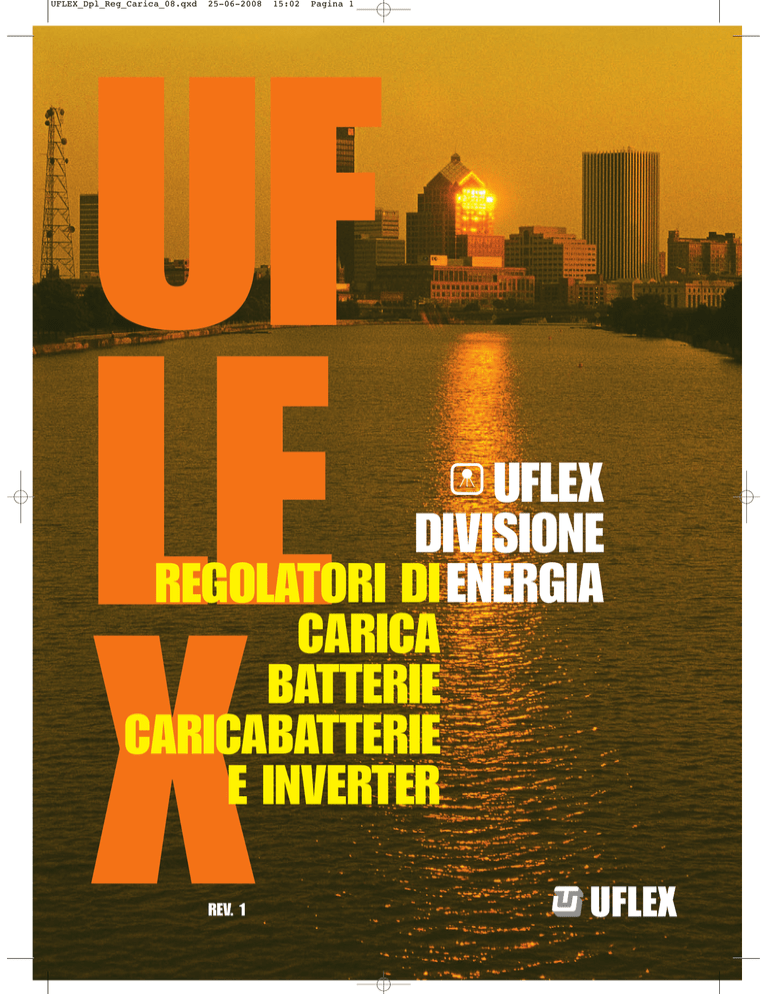

UFLEX DIVISIONE ENERGIA REGOLATORI DI CARICA BATTERIE

UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:02
Pagina 1
UF
LE
X
UFLEX
DIVISIONE
REGOLATORI DI ENERGIA
CARICA
BATTERIE
CARICABATTERIE
E INVERTER
REV. 1
UFLEX_Dpl_Reg_Carica_08_OK.qxd
1-07-2008
15:22
Pagina 2
UFLEX
I regolatori di carica MORNINGSTAR® sono tra i migliori
prodotti nella loro categoria.
Sono coperti da una garanzia di cinque anni e la vita prevista è di quindici anni.
Le seguenti caratteristiche sono comuni a tutti i regolatori:
• Compensazione in temperatura
• Algoritmo di carica a tensione costante
• Controllo di carica PWM
(modulazione della larghezza di impulso)
• Protezione contro le correnti inverse
• Sovraccarico ammissibile del 25% per alcuni minuti
• Elevata efficienza e basso autoconsumo
• Elevato livello di protezione contro le scariche
atmosferiche
• Temperatura di esercizio compresa tra
- 40°C e + 60°C.
• Collegabili in parallelo per una più elevata portata.
SUNSAVER MPPT™
Regolatore di carica con inseguimento del punto di massima potenza
Permette l’utilizzo di moduli con tensione elevata
Il SunSaver MPPT con tecnologia TrakStar™ è un regolatore con sistema di inseguimento del punto di massima potenza progettato per impianti fotovoltaici standalone. L’algoritmo di carica è stato ottimizzato per allungare la vita delle batterie e per migliorare il rendimento
del sistema.
Caratteristiche e vantaggi:
• Efficienza di picco superiore al 97%
• Eccellente rendimento con bassi livelli di irraggiamento solare
• Rende possibile l’utilizzo di moduli con elevate tensioni
e a film sottile per caricare batterie non connesse alla
rete
• Consente l’utilizzo di sistemi fino a 36V di tensione per
caricare batterie a 24V o 12V
• Scollega automaticamente i carichi quando la batteria
ha raggiunto un livello di carica troppo basso.
• Funzioni selezionabili da parte dell’utente tramite interruttori o collegamento tramite PC
• Registra i parametri di funzionamento dei sistemi
solari ed include 30 giorni di registrazione dati
Specifiche elettriche:
• Picco di efficienza 97.5%
• Tensione nominale della batteria 12V o 24V
• Corrente Max della batteria 15 A
• Range di tensione della batteria 7-36 V
• Tensione max in ingresso: 75 V
• Potenza nominale:
- Batteria 12 V 200 W
- Batteria 24 V 400 W
• Opzioni:
- Display remoto
- Sonda remota di temperatura
• Corrente max. dai moduli 15 amps
• Autoconsumo 35 mA
• Protezione della sorgente 4 x 1500 Watt
2
SUNSAVER MPPT
Protezioni elettriche:
• FV: Sovraccarico, corto circuito, sovratensione
• Carico: sovraccarico, corto circuito
• Inversione di polarità: batteria, FV e carico
• Fulmini e sorgenti transitorie
• Elevate temperature
• Impedisce l’inversione notturna di corrente
Certificazioni:
• CE
• RoHS
• Realizzato in stabilimento certificato ISO 9001
5 anni di garanzia
UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:02
Pagina 3
UFLEX
TRISTAR
Regolatore di carica fotovoltaico a 3 funzioni
per impianti professionali “Stand Alone” di elevata potenza.
Il TriStar della Morningstar è un regolatore di carica a
tre funzioni che fornisce una carica affidabile alle batterie, controllo del livello di carica delle stesse e deviazione della ricarica ad altra batteria per evitare il sovraccarico. Questo regolatore attiva una funzione per volta
ma due o più regolatori possono essere utilizzati per
avere contemporaneamente più funzioni.
Il TriStar usa una tecnologia avanzata ed una produzione automatizzata per fornire nuove interessanti possibilità ad un prezzo competitivo. Il regolatore è certificato
UL ed è progettato sia per impianti solari abitativi che
per applicazioni professionali.
TRISTAR
SPECIFICHE TECNICHE:
MODELLI
Codice
Corrente max in ingresso
Corrente max in uscita verso il carico
Corrente max UL
Tensioni disponibili
TS-45
63888J
45 A
45 A
45 A
12/24/48 V
Opzioni (fornibili su richiesta):
Display digitale: si
Display remoto: si
* E’ sempre consigliato l’utilizzo del Sensore di temperatura
Caratteristiche standard:
• Prestazioni fino a 50°C e risponde alle normative UL.
• Possibilità di 7 diverse regolazioni o posizionamenti
LVD selezionabili con pulsanti DIP.
• RS-232 posizione standard abilita ad una ampia possibilità di selezionamenti ad hoc
• Connettore DB-9, 9600 baud.
• Disegnato per PCs e palmari.
• Può essere usato su:
- posizioni del controllo e dei parametri da regolare
- memoria con 30 giorni
(caratteristica da implementare)
- monitoraggio e controllo a distanza
(caratteristica da implementare).
• Autodiagnostica in continuo. Se un guasto è identificato, il guasto viene indicato sul monitor digitale ed indicato con i LED.
• Un pulsante azzera errori o guasti, inizia o interrompe
l’equalizzazione delle batterie (funzione di controllo della
carica) o ignora LVD (funzione di controllo del livello di
carica).
• Stato solido al 100% per avere piena affidabilità in
ambienti estremi.
• Controllo del microprocessore per più ampie funzionalità.
• Involucro atto a fili elettrici di diametro maggiore.
• Ridottissime cadute di tensione.
• 5 anni di garanzia.
• Durata stimata di 15 anni.
TS-60
63889L
60 A
60 A
60 A
12/24/48 V
*Sensore di temperatura remoto: si
Specifiche meccaniche:
• Dimensioni: 10.1 altezza x 4.9 largh. X 2.3 profondità (pollici) 25.7 x 12.4 x 5.8 (centimetri).
• Peso : 4 libbre (1.8 kg).
Specifiche ambientali
• Temperatura ambiente di funzionamento:
-40°C - +50°C (per 60°C tolleranza del 20%).
• Temperatura di immagazzinamento: -55°C - +85°C.
• Temperatura di funzionamento del display digitale:
-30°C - +85°C.
• Umidità: 100% (non si forma condensa).
• Tropicalizzazione: verniciatura conforme su entrambe
le parti del circuito elettrico, alluminio anodizzato elettroliticamente, involucro di acciaio verniciato a polveri,
connettori in inox.
Certificazioni
CE
UL 1741
cUL CSA 22.2 107.1-95
Risponde ai requisiti NEC
Requisiti CTIK
Prodotto in stabilimento certificato ISO 9002
3
UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:02
Pagina 4
UFLEX
PROSTAR Regolatore di carica
per impianti professionali “Stand Alone” di media potenza.
La nuova gamma dei regolatori PROSTAR comprende
anche un regolatore di carica per sistemi fotovoltaici a
48 V c.c. oltre ai modelli che funzionano indifferentemente a 12 V c.c. oppure a 24 V c.c.
I nuovi PROSTAR sono totalmente allo stato solido,
sono compensati in temperatura, sono dotati di circuito
LVD, compensato in corrente, per la disconnessione dei
carichi, sono tropicalizzati e possono essere installati in
parallelo fino ad una portata di 300 A.
Il selettore a tre posizioni consente di ottimizzare il ciclo
di carica per le batterie al gel, sigillate o con elettrolita
liquido.
PROSTAR
Lo stato di carica della batteria è visualizzato da tre led
mentre il monitor LCD a cristalli liquidi, standard su tutti
i modelli, consente il controllo della corrente erogata dai
moduli, della tensione della batteria e della corrente
assorbita dal carico.
Sullo stesso monitor sono visualizzabili gli interventi delle
protezioni ed è possibile effettuare l’autodiagnosi, controllandone lo svolgimento.
Le protezioni elettroniche incorporate evitano eventuali
danni dovuti a: sovraccarico, corto circuito, inversione
di polarità, eccessiva tensione, alta temperatura, correnti inverse dalla batteria ai pannelli, scariche atmosferiche e transienti di corrente ed inoltre le utenze
sono protette da picchi di tensione.
SPECIFICHE TECNICHE:
MODELLI
Codice
Corrente max dai moduli
Corrente max del carico
Tensioni disponibili
PS15M
62643W
15 A
15 A
12 V c.c./24 V c.c.
PS30M
61737A
30 A
30 A
12 V c.c./24 V c.c.
PS15M-48V
63072H
15 A
15 A
48 V c.c.
12 V
+/- 40 mV
22 mA
16 mmq
24 V
+/- 60 mV
25 mA
16 mmq
48 V
+/- 48 mV
28 mA
16 mmq
Gel
14.0 V
11.4 V
12.6 V
Sigillata
14.15 V
14.35 V
11.4 V
12.6 V
Elettrolita Liquido
14.4 V
14.9 V / 15.1 V
11.4 V
12.6 V
CARATTERISTICHE ELETTRICHE:
Tensione nominale
Accuratezza soglie
Auto consumo
Sezioni e cavi
TENSIONI DI SOGLIA:
Tipo di batteria
Tensione di regolazione
Equalizzazione
Soglia di disconnessione LVD
Soglia di riconnessione LVD
4
UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:02
Pagina 5
UFLEX
SUNSAVER
Regolatore per impianti “Stand Alone” di piccola potenza
L’ampia gamma SUNSAVER comprende regolatori di
carica a 12 V c.c. e a 24 V c.c. con portate di 6,10 e
20 A. I regolatori SUNSAVER sono totalmente allo stato
solido, sono compensati in temperatura e possono
essere installati in parallelo fino ad una portata di 40 A.
Il contenitore in alluminio e la particolare resinatura li
rendono adatti all’utilizzo anche in atmosfera esplosiva.
Alcuni modelli sono dotati di circuito LVD, compensato
in corrente, per la disconnessione dei carichi.
È possibile configurare il SUNSAVER per ottimizzare il
ciclo di carica per batterie sigillate o con elettrolita liquido.
Un led verde indica quando la batteria sta ricevendo
energia dai moduli fotovoltaici mentre, sui modelli predisposti, un led rosso indica la disconnessione del carico
per bassa tensione di batteria.
I morsetti sono in acciaio inossidabile resistenti all’ambiente marino.
L’algoritmo di modulazione della larghezza di impulso
(PWM) risponde con prontezza alle variazioni delle condizioni di carica garantendo la massima efficienza del
processo di carica allungando la vita della batteria che
SUNSAVER
rimane su un elevato livello medio di carica. Le protezioni elettroniche evitano eventuali danni dovuti a inversione di polarità e correnti inverse dalla batteria ai pannelli.
La massa è negativa, la sezione dei cavi è 5 mmq e l’autoconsumo varia tra un minimo di 6 mA ed un massimo
di 10 mA.
SPECIFICHE TECNICHE:
MODELLI
Codice
Corrente max dai moduli
Corrente max del carico
Tensione
LVD
SS 6 L
61213E
6.5 A
6A
12 V c.c.
SI
SS 10
61415B
10 A
10 A
12 V c.c.
NO
SS 10 L
61192X
10 A
10 A
12 V c.c.
SI
SS 20 L
61734U
20 A
20 A
12 V c.c.
SI
SS 10 L-24
61938L
10 A
10 A
24 V c.c.
SI
TENSIONI DI SOGLIA:
Tipo di batteria
Tensione di regolazione
Soglia di disconnessione LVD
Soglia di riconnessione LVD
Accuratezza soglie
Sigillata
14.1 V
11.5 V
12.6 V
+/- 35m V
Elettrolito Liquido
14.4 V
11.5 V
12.6 V
+/- 60m V
5
UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:02
Pagina 6
UFLEX
SUNLIGHT
Controllo Automatico dell’Illuminazione
Le centraline con microprocessore SUNLIGHT uniscono le caratteristiche dei regolatori SUNSAVER ad una
elettronica che gestisce l’alimentazione di un carico, di
solito un sistema di illuminazione, determinandone l’accensione ed il tempo di alimentazione.
I SUNLIGHT sono dotati di crepuscolare elettronico e di
un temporizzatore che consente la selezione di 10 differenti programmi (vedi diagramma).
L’autoapprendimento della durata della notte consente
l’accensione anche una o due ore prima dell’alba.
I SUNLIGHT sono tutti dotati di LVD per salvaguardare
le batterie anche in zone non sorvegliate. Il pulsante di
“test” consente la verifica del funzionamento del sistema
anche nelle ore diurne.
SUNLIGHT
SPECIFICHE TECNICHE:
MODELLI
Codice
Corrente max dai moduli
Corrente max del carico
Tensione
LVD
Programmi di temporizzazione impostabili
6
SL 10
61416D
10 A
10 A
12 V c.c.
SI
SL 20
61887W
20 A
20 A
12 V c.c.
SI
SL 10-24
61735W
10 A
10 A
24 V c.c.
SI
SL 20-24
63868C
20 A
20 A
24 V c.c.
SI
UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:02
Pagina 7
UFLEX
SHS
Regolatore di carica per sistemi fotovoltaici fino a 170 Watt.
Il regolatore SHS è l’ideale per l’elettrificazione rurale ed altre piccole applicazioni considerando il rapporto qualità-prezzo particolarmente vantaggioso.
È’ dotato di circuito LVD e di protezioni elettroniche contro sovratensioni, correnti inverse, corto circuito ed inversione di polarità.
Il ciclo di carica è a quattro stadi; il regolatore SHS è tropicalizzato e la protezione è IP22.
Garanzia: 2 anni
SHS
SPECIFICHE TECNICHE:
MODELLI
Codice
Corrente max dai moduli
Corrente max del carico
LVD
Autoconsumo
Dimensioni
Peso
Sezione cavi
SHS-6
64442W
6A
6A
SI
8 mA
151 x 66 x 36 mm
113 gr.
4 mmq
SHS-10
64443Y
10 A
10 A
SI
8 mA
151 x 66 x 36 mm
113 gr.
4 mmq
SUNGUARD SG4
Regolatore per piccoli sistemi fotovoltaici
Il regolatore SUNGUARD SG4 è piccolo, economico ma con lo
stesso controllo di carica PWM di tutti i regolatori MORNINGSTAR e quindi assicura l’accumulo in batteria di almeno il 30% in
più di energia solare rispetto a regolatori on-off.
E’ totalmente allo stato solido, compensato in temperatura, progettato per sopportare il 25% di sovraccarico e completamente
resinato per l’utilizzo all’esterno.
Il regolatore SUNGUARD SG 4 può essere facilmente fissato sul
retro dei moduli fotovoltaici.
SUNGUARD SG4
SPECIFICHE TECNICHE:
Codice:
Corrente max dai moduli:
Tensione nominale:
Tensione di regolazione:
61732P
4.5 A
12 V c.c.
14.1 V
Autoconsumo:
Temperatura di esercizio:
Sezione cavi:
6 mA
-40°C/ +85°C
2 mmq
7
UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:02
Pagina 8
UFLEX
RELAY DRIVER
TM
Per sistemi fotovoltaici (Solo per Tristar)
Il Relay Driver è un modulo intelligente che fornisce funzioni di controllo del sistema di elevato livello, come ad esempio allarmi per
alta/bassa tensione, controllo del carico ed avvio del generatore.
Questo prodotto controlla quattro uscite indipendenti leggendo i
dati digitali trasmessi dal regolatore di carica TriStar o leggendo
la tensione della batteria anche quando utilizzato in sistemi con
altri regolatori di carica.
Programmabile con connessione RS232 e software incluso.
Predisposto per montaggio su guida DIN.
Protezioni elettroniche: inversione di polarità, cortocircuito, sovracorrente e picchi di tensione.
RELAY DRIVER
Garanzia: 5 anni
Pannello Solare
SPECIFICHE TECNICHE:
64735M
da 12 a 48 V
8V
68 V
< 20 mA
-40°C a +85°C
163 x 81 x 33 mm
200 g
1.0 a 0.25 mmq - 16 a 24 AWG
Tristar
Allarmi
Codice:
Tensione del sistema
Tensione minima di funzionamento
Tensione massima di funzionamento
Autoconsumo
Temperatura d’esercizio
Dimensioni
Peso
Sezione cavi
Accensione
Generatore
Controllo
del
carico
Batterie
Relé esterno
SUNKEEPER™
REGOLATORE DI CARICA INSTALLABILE DIRETTAMENTE SULLA SCATOLA
DI GIUNZIONE DEI MODULI FOTOVOLTAICI.
Il regolatore di carica SunKeeper allunga la vita delle batterie grazie al ciclo di carica PWM e costituisce una soluzione semplice e
poco costosa in quanto viene installato sulla scatola di giunzione
del modulo di giunzione del modulo evitando ulteriori contenitori.
La filettatura è M20 (PG135) ed i cavi sono dotati di terminale a
forcella.
Per sopportare le alte temperature del modulo solare il
SunKeeper, IP65, è rivestito in epoxy ed i suoi componenti elettronici sono di alta qualità per resistere a 70°C.
Il regolatore SunKeeper, dotato di led per la verifica di funzionamento del sistema, è disponibile in due versioni: 6A-12V e 12A12V.
SUNKEEPER
Garanzia: 5 anni
Jbox
SPECIFICHE TECNICHE:
Codice:
Tensione del sistema
Tensione minima di funzionamento
Tensione massima di funzionamento
Autoconsumo
Temperatura d’esercizio
Dimensioni
Peso
Sezione cavi
8
64214M (6A) - 652150 (12A)
12 V
0V
30 V
< 7 mA
-40°C a +70°C
99 x 51 x 13 mm
110 gr.
2 mmq
Jbox
SunKeeper
Retro del
Modulo
SunKeeper
Batteria
Configurazione tipica
Carico
UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:02
Pagina 9
UFLEX
SUNSAVER DUO™ Regolatore di carica
per due batterie con visualizzatore programmabile
Il Morningstar SunSaverDuo™ è un evoluto regolatore
di carica per due batterie studiato per l’utilizzo su veicoli
ricreazionali, camper, barche ed abitazioni isolate.
Questo prodotto può caricare due batterie indipendenti
contemporaneamente, come ad esempio le batterie di
un’abitazione e di un motore, in base alle priorità stabilite dall’utente.
Il SunSaverDuo™ impiega la rinomata tecnologia di controllo SunSaver Morningstar, i cui traguardi raggiunti
per l’alta affidabilità ed il miglioramento della carica delle
batterie sono ben noti e riconosciuti nell’industria del
fotovoltaico.
Questo regolatore di carica include anche un display
remoto retroilluminato che può essere incassato o fissato a parete, e offre una visualizzazione digitale delle
informazioni sullo stato dell’impianto fotovoltaico. Il
SunSaverDuo™ ha un rivestimento in resina protettiva,
è regolabile da parte dell’utente tramite DIP switch o
tramite connessione a personal computer ed ha un sensore di temperatura remoto (optional).
• Carica di Due Batterie
La corrente di carica viene suddivisa fra le due batterie in base alla priorità scelta dall’utente. Quando una
batteria è completamente carica, tutta la corrente di
carica fluisce all’altra batteria.
• Fornisce informazioni utili
Il display remoto ed i LED visualizzano i dati sullo stato
del sistema e eventuali errori di sistema. Le icone personalizzate e la retro illuminazione rendono il display
facile da leggere e capire.
• Costi ridotti
La carica di due batterie elimina i costi aggiuntivi di
due sistemi di carica separati e la necessità di isolamento fra le batterie.
• Facile installazione
Il regolatore di carica viene installato vicino alle batterie tramite i terminali dei cavi che sono chiaramente
etichettati. Il display remoto può essere montato ad
incasso o fissato a parete tramite la cornice con cui
viene fornito. Include anche il cablaggio con il connettore RJ-11.
• Ampie protezioni elettroniche
Il regolatore di carica non subirà danni da eventuali
errori nel collegamento dei cavi durante l’installazione.
Il regolatore andrà automaticamente in re-set in caso
di errore nel cablaggio.
• Elevata affidabilità
Il rivestimento in resina protegge il regolatore da polvere ed umidità. La garanzia è di 5 anni e la vita attesa di 15 anni.
TRISTAR
SPECIFICHE TECNICHE:
Modello:
Codice:
Corrente max. dai moduli:
Tensione max dai moduli:
Tensione max batteria:
Autoconsumo:
Temperatura di esercizio:
Tensione nominale:
Dimensioni regolatore:
Foro pannello per display:
Sezione massima cavi:
SunSaverDuo™
66129C
25 A
30 V
15 V
25 mA (Regolatore a display)
-40°C a +40°C
12 V
170x56x41 mm
76 mm
16 mm2
FUNZIONI DEL DISPLAY:
• Retroilluminazione
- Attivata da pressione pulsante
• LED
- Stato di carica
- Errori
- Livello batteria
• Visualizzazioni
- Tensione della batteria #1
- Priorità della batteria da caricare
- Tensioni minime / massime
- Amps di carica / amp all’ora
- Temperatura
- Errori
Modulo Solare
Batteria 1
Batteria 2
Montaggio
a incasso
Montaggio a
parete con cornice
Retro
9
UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:02
Pagina 10
UFLEX
CBE
Regolatori di carica per moduli fotovoltaici
Ideati appositamente per il controllo della carica di batteria a 12
V mediante moduli fotovoltaici. Sono predisposti per il collegamento di più moduli senza l’aggiunta di diodi esterni.
Dotati di LED per la visualizzazione delle fasi di carica; sono predisposti inoltre per il collegamento del pannello test digitale “PT542”
(escluso mod.P261).
P261 - Cod. 62395D
Il nuovo regolatore PRS240 è adatto
al collegamento di due moduli fino a
120Wp ciascuno.
E’ dotato di 4 led per segnalare:
Fase di carica a corrente massima,
Fase di mantenimento,
Allarme collegamento errato,
Allarme fusibile guasto.
PRS240 - Cod. 64753
SPECIFICHE TECNICHE:
MODELLI
Tensione nominale
Regolazione di fine carica
Autoconsumo
Controllo in serie con Mosfet
Diodi di blocco Schottky
Potenza massima applicabile
Protezione da corto circuito
ed inversione di polarità
Fusibile protezione all’interno
Predisposizione pannello test “PT542”
Predisposizione collegamento 2 moduli fotovoltaici
Dimensioni (mm)
PANNELLO
DI CONTROLLO
PT-542
PT-542 - Cod. 647545
Pannello test
per il controllo
della tensione di
batteria e della
corrente erogata
dal pannello
solare, completo
di cavo L = 2 m.
Adatto per
regolatore
mod. “PRS240”.
Dim. 60 x 60 mm
P261
12 V
14,4/13,8 V
0,1 mA
•
•
60 W
PRS240
12 V
14,3/13,8 V (gel)
0,1 mA
•
•
240 W
•
•
5A
20 A
•
•
115X90 H37
69X55 H33
PARALLELATORE CSB2
Dispositivo per la ricarica della
batteria motore, sia dal pannello solare che dal carica batterie,
tramite la batteria servizi.
Questo dispositivo viene installato vicino alle batterie evitando in
questo modo di dover portare il
cavo della batteria auto fino al
regolatore. Ricarica la batteria
auto con una corrente regolata
da 0,1 a 4 A max., a seconda
dello stato delle batterie, dando
CBS2 - Cod. 61442E
priorità alla batteria servizi.
Il LED verde indica che la batteria motore è in fase di
ricarica. Dim. 80 x 50 x 50 mm
ACCESSORI:
PASSACAVI
DA TETTO
SCATOLE
PER
PASSACAVI
DA TETTO
per
connessione
scatola passacavi
1 via
(Cavi-Guaina)
KT1-10 - Cod. 61443G
KT1-20 - Cod. 61444J
10
CAVI-GUAINA
KT5 - Cod. 64755U
KT5-C10 - Cod. 64756W
KT5-C20 - Cod. 64757Y
UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:02
Pagina 11
UFLEX
CBE
Modulo gestione batterie
BDS-150
Il BATTERY DUO-SYSTEM è un dispositivo elettronico in grado di gestire in modo intelligente due batterie
di servizio, sia in fase di carica (con
alternatore, carica batterie e moduli fotovoltaici) che in fase di scarica.
Il collegamento di questo apparecchio permette di avere i seguenti
vantaggi:
• Caricare due batterie al 100% in
modo separato ed alternato
• Scaricare due batterie in modo
separato ed alternato
• Possibilità di collegare due batterie di diversa capacità e diversa
età
• Controllo della funzionalità di ogni
singola batteria ed in caso di batteria guasta, isolamento della
stessa con segnalazione luminosa
(led giallo su BDS-150)
• Funzione “salva batteria” (scollegamento delle batterie al raggiun-
MC-DUO -
•
•
•
•
gimento della tensione di sicurezza per evitare il conseguente danneggiamento irreversibile)
Possibilità di scollegare elettricamente entrambe le batterie di
servizio (in caso di prolungati
periodi di inutilizzo) utilizzando l’interruttore situato sull’apparecchio
o tramite un interruttore remoto
Gestione di correnti elevate (carica e scarica) fino ad un massimo
di 70A con spunti di 300A per
ogni batteria
Possibilità di collegamento utenze
con consumi fino a massimo
140A
Possibilità di collegare un pannello
comando (MC-DUO) per scegliere
il funzionamento automatico o
manuale dell’apparecchiatura
BDS-150 - Cod. 66195S
Dimensioni: 180 x 120 x 35h mm
Pannello di comando remoto
Pannello di comando remoto per la
scelta del tipo di funzionamento:
AUTOMATICO:
le batterie di servizio vengono caricate o scaricate automaticamente
utilizzando la logica programmata
nel microprocessore.
MANUALE:
l’utilizzatore può scegliere quale
batteria utilizzare, sia in fase di
carica che in fase di scarica.
Il pannello è dotato di led per la
visualizzazione della batteria utilizzata e per la segnalazione di un’eventuale batteria guasta.
La confezione è completa del cavo
di collegamento al “BDS” L= 6 m e
di cornice MAC1P.
Versione da incasso
Colori: Grigio o Marrone
Dimensioni: 60 x 60 mm
MC-DUO – Cod. 66196U
Installazione con moduli cristallini
11
UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:02
Pagina 12
UFLEX
SUNWARE® Serie FOX 150 - 250 - 350
Regolatori di carica
I regolatori di carica SUNWARE®
serie FOX sono componenti di elevata qualità. Il corretto ciclo di carica e
di scarica degli accumulatori è la
condizione necessaria per allungarne
la vita e per garantire la massima
autonomia possibile all’utente.
Il ciclo di carica è a tre stadi con controllo PWM e ogni 3 giorni viene eseguito un ciclo di carica a fondo. I
regolatori FOX riconoscono il tipo di
batteria collegata ed adeguano automaticamente il ciclo di carica.
I regolatori FOX sono semplici da
installare e non richiedono inoltre
alcuna manutenzione.
L’ampio monitor LCD consente il controllo dei parametri di funzionamento
del sistema fotovoltaico: corrente
generata, corrente assorbita e tensione della batteria.
I regolatori di carica FOX 250 e FOX
350 sono dotati del circuito LVD per
alla batteria collegata ai morsetti
contrassegnati dal numero 1.
FOX
la disconnessione dei carichi nel
caso in cui la tensione della batteria
scenda sotto un valore prefissato.Il
regolatore di carica FOX 350 gestisce automaticamente due batterie
indipendenti, ad esempio la batteria
di avviamento e la batteria dei servizi e dà automaticamente la priorità
Caratteristiche Comuni ai regolatori
FOX 150 - FOX 250 - FOX 350
• Protezioni: sovracorrente, corrente
inversa, corto circuito,
sovracorrente generata dai moduli.
• Curva di carica a tre stadi
• Controllo di carica PWM
• Monitor a cristalli liquidi
• Temperatura di esercizio: -25°C /
+50°C
• Dimensioni 153 x 115 x sp. 56
• Viti di montaggio e due coperchi
inclusi
• Il regolatore FOX 350 funziona sia
a 12V sia a 24V.
SPECIFICHE TECNICHE:
MODELLI
Codice - (Codice versione incasso)
Corrente massima dai moduli
Corrente massima del carico
Tensione
Fusibile
N. batterie gestibili
Circuito LVD
Soglia di disconnessione
Soglia di riconnessione
Autoconsumo
SUNWARE® FOX-D1
FOX 150
62651V - (63541T)
16 A (260 W)
non controllata
12 V c.c.
20 A
1
NO
10 mA
FOX 250
62652X - (63542V)
16 A (260 W)
12 A
12 V c.c.
20 A
1
SI
10.8 V
11.8 V
10 mA
FOX 350
62653Z - (63543X)
16 A (260 W)
12 A
12 V c.c. / 24 V c.c.
20 A
2
SI
10.8 V
11.8 V
10 mA
Indicatore digitale universale
Il FOX D1 è un utile strumento per
tenere sotto controllo la tensione della
batteria, la corrente generata dai
moduli oppure la corrente assorbita dal
carico.
Specifiche tecniche:
• Codice: 62650T
• Corrente max ammissibile: 20 A
• Tensione: da 8 V c.c. a 30 V c.c.
• Dimensioni: 98 x 56 mm
• Peso: 80 g
SUNWARE FOX-D1
SUNWARE FOX-220
Corrente: 20 A - Tensione 12 V / 24 V
12
SUNWARE FOX-320
Corrente: 20 A - Tensione 12 V / 24 V
per due batterie
Multidisplay
Display interattivo per Fox 220 e 320
UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:02
Pagina 13
UFLEX
CARICA BATTERIE SERIE PURE CHARGE
I carica batterie Sinergex PureCharge PC 1012 e PC 0524 sono
completamente automatici e sfruttano moderne tecnologie switching con microprocessore. Il ciclo di carica è a tre stadi con l’ultimo stadio di mantenimento: le batterie possono essere lasciate
sempre sotto carica. Questi carica batterie sono compatti e leggeri e possono essere utilizzati quasi ovunque.
SPECIFICHE TECNICHE:
MODELLO
Codice
Range di tensione (V c.a.)
Range di frequenza (Hz)
Potenza (W)
Corrente max. @ 12 V (A)
Tensione di uscita (V)
Fattore di potenza
Dimensioni (mm)
Peso (kg)
PC 1012
64023Z
100 - 240
50-60
160
10
12
0.98
210 x 85 x 50
0.9
PURECHARGE™ -
PC 0524
64123D
100 - 240
50-60
80
5
24
0.98
210 x 85 x 50
0.9
CARICA BATTERIE PC 1012
La serie Pure Charge è caratterizzata da:
• Tensione di uscita stabilizzata (12 V c.c.
oppure 24 V c.c.).
• Protezione automatica contro il surriscaldamento.
• Silenziosi ed affidabili
• Spine “ Schüco”
• Marchio CE
• Garanzia di due anni.
Carica batterie intelligenti a 3 STADI
CARICA BATTERIA PC 2512
I PureCharge Sinergex sono caricabatterie completamente automatici
ed intelligenti. Tramite il microprocessore e la tecnologia switch-mode,
i caricabatterie PureCharge riconoscono la tipologia di batteria e ero-
gano la carica ottimale richiesta.
La temperatura ha gli effetti maggiori sulle batterie e sulla carica: per
superare i problemi causati dalla
temperatura, il PureCharge è dotato
di sensore di temperatura per rilevare la temperatura dell’ambiente e
compensarla per erogare una carica
ottimale.
Desiderate sapere lo stato della carica? Il PureCharge ha incorporato un
pannello a LED in modo da visualizzare facilmente il livello di carica.
L’esclusivo design del PureCharge
permette di personalizzare la carica
in base alle necessità. Tramite dei
semplici DIP switches, si può selezionare la tensione di carica e la
curva migliore per la batteria.
Il PureCharge ha 7 curve di carica
preselezionabili per batterie al
Piombo Acido, AGM e al GEL:
Caratteristiche:
• Controllato da microprocessore
• Sette curve di carica selezionabili
• 2/3 uscite isolate
• Visualizzazione stato tramite LED
display
• Sensore di temperatura incluso
• Raffrescamento intelligente automatico
• Design compatto e leggero
• Protezione elettronica da inversione di polarità
• 3 stadi di carica: bulk, assorbimento, float
SPECIFICHE TECNICHE:
MODELLO
Codice
Tensione di ingresso
Frequenza
Massima corrente di carica
Algoritmo di carica
Tensionedi carica
Assorbimento e Float
PC-2512
PC-4012
65600T
65601V
150 – 265 VAC
150 – 265 VAC
50 Hz
50 Hz
24 Amps/12V
40 Amps/12V
IUoUo, automatico 3 stadi
7 impostazioni selezionabili
Dimensioni (mm)
Peso (kg)
Capacità batterie (raccomandata)
Efficienza
270x185x70
3.5
100-300 AH
82%
330x185x70
4
100-400 AH
82%
Compensazione temperatura
Temperatura d’esercizio
Categoria di protezione
Sensore di temp. automatico
-20°C +60°C
-20°C +60°C
IP20
IP20
PC-1224
PC-2024
65602X
65603Z
150 – 265 VAC
150 – 265 VAC
50 Hz
50 Hz
12 Amps/24V
20 Amps/24V
IUoUo, automatico 3 stadi
7 impostazioni selezionabili
270x185x70
3.5
50-100 AH
82%
330.185x70
4
50-200 AH
82%
Sensore di temp. automatico
-20°C +60°C
-20°C +60°C
IP20
IP20
13
UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:02
Pagina 14
UFLEX
NITRO™ - Carica batterie automatici digitali
I caricabatterie Nitro™ includono i connettori Smart DC e uno speciale connettore dedicato da lasciare montato sui poli della batteria
per velocizzare la connessione, che ne rendono semplice l’utilizzo e
ne aumentano sicurezza e rendimento.
I sensori interni di tensione e temperatura rilevano la tensione e la
temperatura sui terminali della batteria e regolano automaticamente la tensione per una carica ottimale.
I connettori Smart sono anche dotati di tecnologia anti-scintille per
un utilizzo più sicuro.
Il pannello frontale con pulsanti a pressione del Nitro™ permette di
controllare lo stato di carica con un semplice tocco. E’ sufficiente
selezionare la tensione della batteria da caricare, premere il pulsante start e il Nitro™ farà il resto.
Il pannello frontale è dotato anche di indicatori a LED facili da leggere per sapere quando la batteria è carica.
SPECIFICHE TECNICHE:
MODELLO
Codice
Tensione in ingresso
Frequenza in ingresso
Tensione nominale in uscita
Corrente in uscita
Algoritmo di carica
Efficienza
Temperatura di esercizio
Tipi di batterie ricaricabili
Dimensioni (mm)
Peso (kg)
N-1000
66147E
N-3500
66148G
220-240 VAC
50 Hz
7.2 VDC o 14.4 VDC (14.2 VDC GEL)
1.0 Amps DC max.
3.5 Amps DC max.
soft start, bulk, assorbimento, mantenimento
75%
-20°C / +45°C auto compensazione
Piombo acido, AGM, MF, GEL
130 x 50 x 35
160 x 70 x 40
0.35
0.55
CARICA BATTERIE N-3500
Caratteristiche:
• Carica batterie 6 e 12 V
• Carica a 4 stadi
• Contenitore stagno IP65
• Tecnologia anti-scintille
• Protezione da inversione di polarità
• Compensazione della temperatura
• Design ultra compatto
• Controllo tramite semplici pulsanti
a pressione
• Connettori a
pinza e speciale
connettore
dedicato
BLUE POWER - Carica batterie
CARICA BATTERE Serie Blue Power: stagni IP 65
Carica batterie serie Blue Power automatici a 3 stadi di carica
IUoUo montati in un involucro di alluminio verniciato, completamente stagno (grado di protezione IP 65), resistente agli urti e
ignifugo.
Caratteristiche standard
Protezione contro inversione di polarità, cortocircuito e surriscaldamento, temperatura esercizio da -20 a +60° C, cavi per connessione batteria da 1.5 m rosso-nero, cavo per connessione alimentazione da 1.5 m con presa Europa classe 1, LED indicatori
stato carica.
BLUE POWER
SPECIFICHE TECNICHE:
MOD.
12/7
12/17
24/3
24/12
14
ALIMENTAZIONE
200-265 Vac / 45-65
200-265 Vac / 45-65
200-265 Vac / 45-65
200-265 Vac / 45-65
Hz
Hz
Hz
Hz
TENSIONE
DI CARICA
14.4 Vcc
14.4 Vcc
28.8 Vcc
28.8 Vcc
CORRENTE
DI CARICA
6A
15 A*
3A
6 A*
DIMENSIONI mm
H
L
36 (1.4)
80 (3.2)
46 (1.8)
99 (3.9)
36 (1.4)
80 (3.2)
46 (1.8)
99 (3.9)
(“)
P
155 (6.1)
193 (7.6)
155 (6.1)
193 (7.6)
PESO
Kg (lbs)
0.85 (1.87)
0.95 (2.1)
0.85 (1.87)
0.95 (2.1
UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:02
Pagina 15
UFLEX
SERIE CENTAUR - Carica batterie
CARICA BATTERIE Serie CENTAUR: controllo analogico
Carica batterie serie Centaur automatici a 3 stadi di carica IUoUo, funzionano con ogni tipo di frequenza e di tensione senza la necessità di regolazioni. Dispongono di 3 uscite indipendenti a piena potenza e mantengono
costanti le prestazioni indipendentemente dal tipo di alimentazione applicata.
Caratteristiche standard
Involucro in alluminio, protezione antigocciolamento, protezione della scheda
con vernice acrilica, sensori di temperatura interni, ventilazione forzata, protezione contro corto circuiti e surriscaldamento, amperometro analogico,
DIP Switch per la selezione del tipo di batterie ( Acido – Gel – AGM), certificazione CE e UL, funzione di alimentatore.
CENTAUR
SPECIFICHE TECNICHE:
MOD.
12/20
12/30
12/40
12/50
12/60
12/80
12/100
12/200
24/16
24/30
24/40
24/60
24/80
24/100
ALIMENTAZIONE
90-265 Vac / 45-65
90-265 Vac / 45-65
90-265 Vac / 45-65
90-265 Vac / 45-65
90-265 Vac / 45-65
90-265 Vac / 45-65
90-265 Vac / 45-65
90-265 Vac / 45-65
90-265 Vac / 45-65
90-265 Vac / 45-65
90-265 Vac / 45-65
90-265 Vac / 45-65
90-265 Vac / 45-65
90-265 Vac / 45-65
Hz
Hz
Hz
Hz
Hz
Hz
Hz
Hz
Hz
Hz
Hz
Hz
Hz
Hz
TENSIONE
DI CARICA
14.3 Vcc
14.3 Vcc
14.3 Vcc
14.3 Vcc
14.3 Vcc
14.3 Vcc
14.3 Vcc
14.3 Vcc
28.5 Vcc
28.5 Vcc
28.5 Vcc
28.5 Vcc
28.5 Vcc
28.5 Vcc
CORRENTE
DI CARICA
20 A
30 A
40 A
50 A
60 A
80 A
100 A
200 A
16 A
30 A
40 A
60 A
80 A
100 A
Ah
BATTERIE
80 /200
120/300
160/400
200/500
240/600
320/800
400/1000
800/2000
45/150
120/300
160/400
240/600
320/800
400/1000
DIMENSIONI mm
H
L
355 (14.0) 215 (8.5)
355 (14.0) 215 (8.5)
426 (16.8) 239 (9.4)
426 (16.8) 239 (9.4)
426 (16.8) 239 (9.4)
505 (19.9) 255 (10.0)
505 (19.9) 255 (10.0)
505 (19.9) 255 (10.0)
355 (14.0) 215 (8.5)
426 (16.8) 239 (9.4)
505 (19.9) 255 (10.0)
505 (19.9) 255 (10.0)
505 (19.9) 255 (10.0)
505 (19.9) 255 (10.0)
(“)
P
110 (4.3)
110 (4.3)
135 (5.3)
135 (5.3)
135 (5.3)
130 (5.2)
130 (5.2)
230 (9.1)
110 (4.3)
135 (5.3)
130 (5.2)
130 (5.2)
230 (9.1)
230 (9.1)
PESO
Kg (lbs)
3.8 (8.4)
3.8 (8.4)
5 (11)
5 (11)
5 (11)
12 (26.4)
12 (26.4)
16 (35.3)
3.8 (8.4)
5 (11)
12 (26.4)
12 (26.4)
16 (35.3)
16 (35.3)
SERIE PHOENIX - Carica batterie
CARICA BATTERIE Serie Phoenix: controllo a microprocessore
Carica batterie serie Phoenix automatici a microprocessore, sono in grado
di adattare perfettamente ed in modo automatico il tipo di carica da applicare alle batterie. Durante i 4 stadi di carica (bulk-absorption-float-storage)
il carica batterie manterrà il valore di carica ottimale in funzione dello stato
e dall’uso della batteria.
Caratteristiche standard
Involucro in alluminio, protezione antigocciolamento, protezione della scheda
con vernice acrilica, sensori di temperatura interni, ventilazione forzata, protezione contro corto circuiti, sovratensioni, inversione di polarità e surriscaldamento, sensore temperatura batteria, compensazione sulla caduta di
tensione del cavo, due uscite piena potenza e una limitata a 4 A, porta di
connessione tipo RS-485, funzione di alimentatore.
PHOENIX
SPECIFICHE TECNICHE:
MOD.
12/30
12/50
24/16
24/25
ALIMENTAZIONE
90-265
90-265
90-265
90-265
Vac
Vac
Vac
Vac
/
/
/
/
45-65
45-65
45-65
45-65
Hz
Hz
Hz
Hz
TENSIONE
DI CARICA
(Absorption)
14.4 Vcc
14.4 Vcc
28.8 Vcc
28.8 Vcc
CORRENTE
DI CARICA
(Float)
13.2 Vcc
13.2 Vcc
26.4 Vcc
26.4 Vcc
CORRENTE DI
CARICA
Ah
BATTERIE
30
50
16
25
100/400
200/800
100/200
100/400
A
A
A
A
(x2)
(x2)
(x2)
(x2)
+
+
+
+
4
4
4
4
A
A
A
A
350
350
350
350
DIMENSIONI mm (“)
H
L
P
PESO
Kg (lbs)
(13.8)
(13.8)
(13.8)
(13.8)
3.8(8.4)
3.8 (8.4)
3.8 (8.4)
3.8 (8.4)
200
200
200
200
(7.9)
(7.9)
(7.9)
(7.9)
108
108
108
108
(4.3)
(4.3)
(4.3)
(4.3)
15
UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:03
Pagina 16
UFLEX
ELECKSON
Batterie ermetiche senza manutenzione - Elettrolita liquido
Le batterie della serie "BEL" sono costruite secondo
standard di qualità internazionali ormai consolidati.
Questi accumulatori adoperano componenti e materiali di
alta qualità che forniscono una risposta tecnica altamente affidabile per una vasta gamma di applicazioni.
L'uso di una speciale lega di piombo-calcio consente di
migliorare la vita operativa della batteria mentre i separatori in fibra di vetro microporosi permettono l'impiego
nelle più differenti condizioni.
L'alta tecnologia impiegata nella costruzione, ormai automatizzata, permette alle batterie "BEL" ottime prestazioni per impiego sia alle basse che alle alte temperature,
senz'altro di livello superiore alla convenzionali batterie
offerte dal mercato.
MODELLI DISPONIBILI:
ELECKSON
Codice
Dimensioni (mm)
Peso (Kg)
BEL
BEL
BEL
BEL
060013
060045
060120
120022
Batteria
Batteria
Batteria
Batteria
6V6V6V12 V
1,3 Ah
4,5 Ah
12 Ah
- 2,2 Ah
62707W
62412A
62708Y
62710J
97 x 24 x h 59
70 x 74 x h 107
151 x 50 x h 101
178 x 35 x h 67
0,3
0,85
2,1
0,96
BEL
BEL
BEL
BEL
BEL
BEL
BEL
BEL
BEL
120072
120120
120180
120260
120440
120650
120100
121500
122000
Batteria
Batteria
Batteria
Batteria
Batteria
Batteria
Batteria
Batteria
Batteria
12
12
12
12
12
12
12
12
12
-
62711L
62712N
62713R
62714T
62715V
62716X
62413C
62717Z
62718B
151 x 65 x h 101
151 x 98 x h 101
181 x 76 x h 167
166 x 175 x h 125
197 x 165 x h 170
350 x 166 x h 174
329 x 172 x h 219
530 x 238 x h 240
530 x 268 x h 240
2,7
4
6,06
8,8
15
23,8
31,8
42,5
65
V
V
V
V
V
V
V
V
V
7,2 Ah
12 Ah
18 Ah
26 Ah
44 Ah
65 Ah
100 Ah
150 Ah
200 Ah
VHB
Batterie stazionarie con elementi - 2V Serie OPzS
Le batterie della serie OPzS, presentano i maggiori vantaggi di impiego nei casi in cui, nell'emergenza per disservizio della rete elettrica di alimentazione, la batterie
devono garantire autonomia alla scarica per diverse ore.
Sono diffusamente impiegate nelle stazioni di energia per
telecomunicazioni e in diversi impianti industriali.
Installazione: le batterie della serie OPzS vengono normalmente installate su scaffali.
Caratteritstiche
• elementi singoli da 2 V
• ottimizzazione delle prestazioni per impieghi capacitivi
con scariche prolungate
• poli di sicurezza antifiamma
• esente da manutenzione per > di tre anni in esercizio
tampone
• vita attesa: 15 anni
• norme: CEI EN60896-1
Costruzione:
• piastre positive: a tubetti corazzati con
griglia in lega VARTA piombo-selenio
(contenuto di Sb 1.6%)
• piastre negative: a griglia impastata
in lega piombo-antimonio
• separatori: microporosi
• contenitori: in stiroloacrilonitrile (SAN) antiurto
• elettrolito: acido solforico diluito d=1,25 Kg/l
• poli: poli di sicurezza con inserto in rame
• viti: in acciaio inox anticorrosione M10
• connessioni: in rame isolate di tipo a bullonare
• tappi: di sicurezza antifiamma
• carica: tutti i tipi consigliati dalle norme DIN 41772 e
41773 tensione di mantenimento 2.23 V/elemento
• temperature ammissibili: da 0° a +55°C
(valore preferibile +20%)
• standard di produzione: DIN 40736 parte 1
MODELLI DISPONIBILI:
Codice
Dimensioni (mm)
4 OPzS 220/50 Elemento 2 V - 213 Ah
6 OPzS 330/50 Elemento 2 V - 320 Ah
6 OPzS 460/70 Elemento 2 V - 450 Ah
6 OPzS 650/100 Elemento 2 V - 630 Ah
11 OPzS 1190/100 Elemento 2 V - 1155 Ah
63063G
63064J
63065L
63066N
63067R
103
145
145
145
210
16
x
x
x
x
x
206
206
206
206
275
x
x
x
x
x
h
h
h
h
h
410
410
526
701
701
Peso (Kg)
15.9
24.3
32
45.2
84.8
UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:03
Pagina 17
UFLEX
BATTERIE
AGM
GEL
Batterie a scarica rapida di tipo AGM particolarmente indicate per impieghi dove sia richiesta un’alta potenza
in un breve lasso di tempo, come ad esempio l’avviamento dei motori. Vita media 7-10 anni
SPECIFICHE TECNICHE:
Tipo AGM
CAPACITÁ*
12/12
12 Ah
12/35
35 Ah
12/55
55 Ah
12/60
60 Ah
12/80
80 Ah
12/100
100 Ah
12/120
120 Ah
12/150
150 Ah
12/200
200 Ah
*valore riferito a una scarica di 10 ore
151 (5.9)
197 (7.7)
299 (11.7)
260 (10.2)
233 (9.2)
330 (12.9)
225 (8.8)
240 (9.4)
238 (9.3)
DIMENSIONI mm (“)
98 (3.8)
101 (4.0)
130 (5.1)
180 (7.1)
138 (5.4)
230 (9.0)
168 (6.6)
233 (9.2)
168 (6.6)
260 (10.2)
171 (6.7)
224 (8.8)
176 (6.9)
409 (16.1)
172 (6.7)
485 (19.1)
238 (9.3)
522 (20.5)
PESO Kg (lbs)
4.1 (9.0)
11 (24.2)
20 (44.0)
21 (46.3)
27 (59.5)
32 (70.5)
38 (83.7)
47 (103.6)
65 (143.0)
Batterie al GEL a basso valore di auto-scarica. Vita media 12 anni
SPECIFICHE TECNICHE:
Tipo AGM
12/55
12/60
12/80
12/100
12/120
CAPACITÁ*
55 Ah
60 Ah
80 Ah
100 Ah
120 Ah
12/150
150 Ah
12/200
200 Ah
*valore riferito a una scarica di 10 ore
299 (11.7)
260 (10.2)
233 (9.2)
330 (12.9)
225 (8.8)
240 (9.4)
238 (9.3)
DIMENSIONI mm (“)
138 (5.4)
230 (9.0)
168 (6.6)
233 (9.2)
168 (6.6)
260 (10.2)
171 (6.7)
224 (8.8)
176 (6.9)
409 (16.1)
172 (6.7)
238 (9.3)
485 (19.1)
522 (20.5)
PESO Kg (lbs)
20 (44.0)
21 (46.3)
26 (57.3)
33 (72.7)
38 (83.7)
48 (103.6)
66 (143.0)
Batterie al GEL a elementi da 2 Vcc con piastre tubolari a scarica lenta. Vita media 20 anni.
SPECIFICHE TECNICHE:
Tipo AGM
CAPACITÁ*
2/800
800 Ah
2/1000
1000 Ah
2/1500
1500 Ah
2/2000
2000 Ah
2/3000
3000 Ah
*valore riferito a una scarica di 10 ore
710
710
855
815
815
(27.9)
(27.9)
(33.6)
(32.1)
(32.1)
DIMENSIONI mm (“)
215 (8.5)
193 (7.6)
215 (8.5)
235 (9.2)
215 (8.5)
277 (10.9)
215 (8.5)
400 (15.7)
215 (8.5)
580 (22.8)
PESO Kg (lbs)
56 (123.4)
68 (150)
109 (240)
138 (304)
202 (445)
17
UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:03
Pagina 18
UFLEX
INVERTER ad onda Sinusoidale Pura - Serie AJ
Gli Inverter serie AJ ad onda sinusoidale pura permettono di alimentare con batterie in corrente continua
(12 V, 24 V e 48 V) qualsiasi apparecchiatura elettronica a 230 V in corrente alternata fino alla potenza
nominale dell’inverter prescelto.
Nuova Tecnologia
La tecnologia avanzata, con controllo digitale a microprocessore, garantisce elevate prestazioni. Il trasformatore toroidale e lo stadio di potenza a MOS permettono la massima efficienza per avere un inverter versatile, piccolo e potente.
• Tensione di uscita stabilizzata (230 V +/- 5%, 50 Hz
+/- 0,05%)
• Disponibili anche con regolatore di carica incorporato
per Impianti Fotovoltaici
(opzione S)
• Protezione contro corto circuito e inversione di polarità
• Protezione contro sovraccarichi, surriscaldamento e
sovracorrenti
• Disconnessione automatica con allarme in caso di batteria scarica
• Contenitore robusto in alluminio
• IP 30 (IP 20 per AJ 2000)
• Cosø: 0,1-1
• Completi di cavi di collegamento
• Sopportano elevati sovraccarichi
• Silenziosi
• Allarme acustico prima della disconnessione
• Altissima affidabilità
• Marchio CE
• Garanzia 2 anni
La designazione dei nuovi modelli esprime la potenza massima erogabile per 30 minuti. I modelli a 24 V e a 48 V
sono stati potenziati.
Applicazioni
Installazioni mobili:
• Auto
• Trasporti pubblici
• Caravan
• Case mobili
• Imbarcazioni
• Ambulanze
• Veicoli per trasporto
merci
• Taxi
• Negozi mobili
• Uffici provvisori
• Sistemi antincendio
Installazioni fisse:
• Baite
• Case isolate
• Verande giardino
• Sistemi di misura
• Installazioni
telefoniche
• Impianti rurali
• Ospedali da
campo
• Scuole da campo
• Illuminazione
di emergenza
SPECIFICHE TECNICHE:
SERIE
AJ 200
AJ 400
AJ 800
AJ 2000
Modello
275-12
350-24
400-48
500-12
600-24
700-48
1000-12 1300-24
2100-12 2400-24
Codice
61845D
61847H
62979G
61849M
61851Y
62980R
61853C
61855G
62981T
Tensione nominale (V)
12
24
48
12
24
48
12
24
12
24
Range di tensione (V)
10.5-16
21-32
42-64
10.5-16
21-32
42-64
10.5-16
21-32
10.5-16
21-32
Potenza continua (VA)
200
300
300
400
500
500
800
1000
2000
2400
Potenza per 30 min – P30- (VA)
275
350
400
500
600
700
1000
1300
2100
2400
Potenza di picco per 5 s (VA)
450
650
1000
1000
1200
1400
2200
2800
5000
5200
Efficienza
93%
94%
94%
93%
94%
94%
93%
94%
92%
94%
Autoconsumo in stanby (W)
0.3
0.4
0.4
0.3
0.4
1
0.3
0.4
0.5
0.4
Autoconsumo a vuoto (W)
1.9
3.3
5.0
3.8
8.5
10
9.0
10.0
13.0
18.0
Dimensioni (mm)
Peso (kg)
142 x 163 x 84
2.4
2.6
142 x 240 x 84
142 x 428 x 84
4.5
8.5
62983X
273 x 399 x 117
19
18
Sistema stand by (da 1 a 20 W)
Solo con regolatore
di serie
di serie
di serie
Regolatore di carica (opzione S)
10 A
15 A
25 A
30 A
A richiesta: controllo a distanza JT8 con 10 m. di cavo, allarme e display per AJ 800 e AJ 2000.
18
UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:03
Pagina 19
UFLEX
L’ampia gamma di inverter STUDER ad onda sinusoidale pura comprende convertitori per impianti trifase, con carica batterie e con funzione UPS mantenendo sempre elevati standard qualitativi riconosciuti
in molteplici applicazioni.
INVERTER ad onda Sinusoidale Pura - Serie SI
Inverter ad onda sinusoidale pura con potenze continue da 600 W a 3500 W. Ordinando l’opzione
PE è possibile realizzare impianti trifase a 400 V
con potenze da 3600 W a 10500 W.
Le potenze di picco sono molto elevate: 3,5 volte
la potenza nominale per 5 secondi. La frequenza
è controllata al quarzo, la ventola è comandata da
un termostato (si avvia a 45°C ) e la protezione è
IP 20. I circuiti elettronici prevedono protezioni
contro il sovraccarico, il cortocircuito, il surriscal-
SI 3324
damento e l’inversione di polarità. Estrema silenziosità (< 10 dB) e livello di stand-by regolabile
caratterizzano inoltre la serie di inverter SI.
Altre Opzioni: funzionamento Twinpower che
aumenta l’efficienza con carichi bassi, copertura IP
23 per la morsettiera, contatto pulito per allarme
esterno e regolatore di carica per moduli fotovoltaici ( 16 A solo per SI 600 e SI 800 ).
SPECIFICHE TECNICHE:
Modello
Codice
Tensione nominale (V)
Potenza continua (W)
Efficienza
612-624-648
812-824
1212-1224-1248
1624
63000F-63001H-63002K 63003M-63004P 63005S-63006U-63007W 63008Y
12/24/48
12/24
12/24/48
24
600
800
1200
1600
91%
92%
93% -95%
95%
Autoconsumo in standby (mA) 25/21/10
Autoconsumo a vuoto (W)
2.6
Dimensioni H124 x 215 x L (mm) 206
Peso (kg)
6.9
25/21
2.8
276
10.4
25/21/12
4.8
391
13.2
2324-2348
63009A-63010J
24/48
2300
95%
3324
63011L
24
3300
95%
3548
63012N
48
3500
95%
25/17
9
591
27
25
13
636
30
30
17
791
38
21
5.8
391
15.2
INVERTER SERIE XPCOMPACT, COMPACT E HPCOMPACT
C 2324
XPC 1624
HPC 7048
RCC-01
Inverter ad onda sinusoidale pura con potenze continue da 1100 W
a 7000 W. Le potenze di picco sono molto elevate: 3 volte la potenza nominale per 5 secondi. La frequenza è controllata al quarzo, la
ventola è comandata da un termostato (si avvia a 45°C) e la protezione è IP 20.
Le protezioni previste, con allarme, sono contro il sovraccarico, il cortocircuito ed il surriscaldamento. Sono dotati di caricabatteria con
ciclo di carica a quattro stadi, corrente regolabile, tensione di ingresso selezionabile da 150 V c.a. a 230 V c.a. e l’elettronica prevede la
funzione UPS. I modelli COMPACT ed HPCOMPACT prevedono un con-
tatto per l’avviamento di un generatore a combustibile. I modelli
XPCOMPACT e COMPACT possono essere dotati di regolatore di carica per impianti fotovoltaici (fino a 30 A con tecnica shunt). Estrema
silenziosità (< 10 dB) e livello di stand-by regolabile caratterizzano inoltre queste serie di inverter.
Altre Opzioni: controllo remoto con dispositivo RCC-01 che consente
la regolazione delle soglie e del tempo di carica, fino a 4 ore, delle batterie, copertura IP23 per la morsettiera, sonda CT 35 per la compensazione in temperatura e regolatore di carica per moduli fotovoltaici (solo per XPCOMPACT e COMPACT).
SPECIFICHE TECNICHE:
SERIE
Serie XP COMPACT
COMPACT
Modello
XPC1112 XPC1624 XPC1648
Codice
62993A
62994C
Tensione nominale (V)
12
Range di tensione (V)
HP COMPACT
C1312
C2324
C3548
62995E
62986D
62987F
62988H
62989K
62990U
62991W
24
48
12
24
48
12
24
48
48
9.5-16
19-32
38-64
9.5-16
19-32
38-64
9.5-17
19-34
38-68
38-68
Potenza continua (W)
1100
1600
1600
1300
2300
3500
2500
4000
5000
7000
Potenza per 30 min – P30- (W)
1400
2200
2000
1600
2600
4100
2800
4500
6000
8000
Autoconsumo in off/standby (W)
0.5/0.6
0.8/0.9
1.2/1.3
0.5/0.6
0.8/0.9
1.2/1.4
1.4/1.8
1.7/2
2/2.5
2/3
4
7
7
6
9
12
10
16.0
18.0
30.0
Autoconsumo a vuoto (W)
Dimensioni (mm)
124/215/410
124/215/480
HPC2512 HPC4024
*
HPC5048 HPC7048
242/288/480
62992Y
**
Peso (kg)
11.7
12.6
12.6
16
17.1
29.4
33
39
41
45
Corrente di carica batterie (A)
0-45
0-37
0-20
0-55
0-55
0-50
0-110
0-100
0-70
0-90
C3548*Dim (mm) 124/215/670 - HPC7048**Dim (mm) 242/288/500
19
UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:03
Pagina 20
UFLEX
Serie XTender
Inverter carica batterie ad onda sinusoidale pura
XTender
La serie XTender è caratterizzata da numerose funzioni: inverter, carica batterie, sistema di trasferimento e assistenza alla sorgente di energia.
Queste funzioni possono essere combinate e controllate in modo totalmente automatico permettendo una gestione ottimale dell’energia disponibile.
I suoi contatti ausiliari programmabili consentono sia l’interconnessione con sistemi esistenti sia
l’implementazione di funzioni ulteriori.
Completamente programmabile tramite il suo controllo remoto, rende possibile l’aggiornamento del software e quindi l’aggiunta, anche in tempi successivi, di nuove funzioni.
Implementando diverse unità, è possibile creare una sorgente trifase o collegarle in parallelo per
aumentare la potenza disponibile. E’ possibile collegare insieme fino a 9 inverter della Serie
XTender.
Caratteristiche e rendimento
• Affidabile e silenzioso con qualsiasi tipo di carico
• Capacità di sopportare i sovraccarichi
• Funzione Smart-Boost per assistenza alla sorgente
principale anche con carichi difficili
• Riduzione automatica dei carichi di picco
• Distribuzione automatica della potenza disponibile
• Livello di stand-by regolabile in varie gamme con una
soglia molto bassa
• Carica batterie programmabile multistadio con PFC
• Relay di scambio ultra-rapido
• Elevata efficienza
• Controllo tramite processori di segnale digitali (DSP)
XTender applicazione
Funzione Smart-Boost.
La funzione Smart-Boost permette di aggiungere la potenza dell’inverter ad un’altra sorgente, come ad esempio un
generatore o la rete, anche in caso di carichi asimmetrici. E’ possibile aggiungere un XTender a quasi ogni altro inverter esistente allo scopo di aumentare la potenza disponibile.
SPECIFICHE TECNICHE:
Modello
XTH 3000-12V
XTH 5000-24V
XTH 6000-48V
XTH 8000-48V
Potenza P30
3000 VA
5000 VA
6000 VA
8000 VA
Potenza continua
2500 VA
4000 VA
5000 VA
7000 VA
Carica batterie
160 A
140 A
100 A
120 A
Corrente di commutazione
30 A / 6.9 kVA
30 A / 6,9 kVA
30 A / 6,9 kVA
50 A / 11,5 kVA
Contatti multifunzione.
I contatti liberi possono essere programmati per fornire numerose funzioni supplementari. Possono reagire a ogni
situazione, interna od esterna all’inverter (presenza di rete elettrica, soglie di batterie, segnali di allarme…). I contatti possono anche essere programmati come interruttore a tempo o possono essere disabilitati per un certo periodo
(notte, week-end…). Permettono perciò l’implementazione di funzioni come l’avvio automatico di un generatore, lo scollegamento automatico di utenze di priorità secondaria, segnale di allarme, la carica della batteria.
ACCESSORI
CONTROLLO REMOTO RCC-02
Grazie al suo display ed alla grafica, permette di rilevare indicazioni sullo stato di numerose funzioni in
modo chiaro e semplice. Il controllo remoto memorizza e visualizza eventi che si verificano in una installazione ed in questo modo anticipa i problemi che
potrebbero insorgere. Fornisce accesso a molti parametri regolabili dell’XTender come l’impostazione della
curva di carica della batteria, la programmazione di
relay ausiliari e numerose altre opzioni di funzionamento. Ha un ingresso
dedicato alla scheda SD che permette la memorizzazione dei parametri, il
trasferimento dati o l’aggiornamento del software.
20
SENSORE DI
TEMPERATURA BTS-01
Questo sensore rende possibile
adattare le soglie di carica alla temperatura della batteria.
MODULO DI COMUNICAZIONE
TRIFASE E PARALLELO PEM-01
Permette l’impostazione in parallelo
o l’implementazione di un sistema
trifase anche quando solo una sorgente ad una fase è disponibile.
UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:03
Pagina 21
UFLEX
INVERTERS SERIE PHOENIX
Inverters sinusoidali puri serie Phoenix, sviluppati per l’uso professionale e adatti per tutte le applicazioni che necessitano di una forma d’onda perfetta e calibrata. In fase di progettazione gli obbiettivi primari sono stati quelli di creare un inverter ad onda sinusoidale pura con un’efficienza ottimizzata senza nessun compromesso; ciò è stato ottenuto utilizzando la tecnologia ibrida HF denominata SinuxMax, attualmente l’unica in grado di garantire senza problemi tutta la potenza necessaria a qualsiasi utenza con ingombri e pesi ridotti.
Altra caratteristica peculiare degli inverters che utilizzano la tecnologia SinuxMax, è la risposta alle richieste di potenza durante l’avviamento di alcune particolari utenze come: compressori frigoriferi, motori elettrici e simili; queste
utenze richiedono una grande potenza allo spunto (avviamento), mentre i tradizionali inverters ad alta frequenza (switching) non sono in grado di gestire questi picchi di potenza in modo ottimale.
INVERTER PHOENIX fino a 650 VA
Caratteristiche standard
Involucro in alluminio con trattamento epossidico, protezione antigocciolamento, protezione della scheda con vernice acrilica, ventilazione forzata con
sensori di temperatura, connettore per accensione remota, cavi batteria
(1.5 m), protezione contro: cortocircuito sull’uscita e alta temperatura.
PHOENIX fino a 650 VA
SPECIFICHE TECNICHE:
POTENZA (1)
continua VA
180
350
650
180
350
750
PICCO
W
200
400
1000
200
400
1000
USCITA
230 Vac+/- 2%
50 Hz +/-2%
ALIMENTAZIONE
MOD.
Vcc
12/180 Shuko 10.5 – 15.5
12/350 Shuko 10.5 – 15.5
12/650 Shuko 10.5 – 15.5
24/180 Shuko 21.0 – 31.0
24/350 Shuko 21.0 – 31.0
24/750 Shuko 21.0 – 31.0
(1) potenza continua a 25° C
RENDIMENTO
%
91
92
92
92
93
94
DIMENSIONI mm (“)
H
L
P
72 (2.8) 132 (5.2) 200 (7.9)
72 (2.8) 155 (6.1) 237 (9.3)
72 (2.8) 180 (7.1) 295 (11.6)
72 (2.8) 132 (5.2) 200 (7.9)
72 (2.8) 155 (6.1) 237 (9.3)
72 (2.8) 180 (7.1) 295 (11.6)
PESO
Kg (lbs)
2.7 (5.9)
3.5 (7.7)
2.7 (5.9)
2.7 (5.9)
3.5 (7.7)
2.7 (5.9)
INVERTER PHOENIX da 1200 VA
Caratteristiche standard
Involucro in alluminio con trattamento epossidico, protezione antigocciolamento, protezione della scheda con vernice acrilica, ventilazione forzata con
sensori di temperatura, protezione contro: cortocircuito sull’uscita, sovraccarico, bassa tensione batteria, alta tensione batteria, inversione polarità,
tensione di ritorno su uscita, armoniche su alimentazione, alta temperatura.
PHOENIX da 1200 VA
SPECIFICHE TECNICHE:
ALIMENTAZIONE
Vcc
9.5 – 16.0
9.5 – 16.0
9.5 – 16.0
19.5 – 33.0
19.5 – 33.0
19.5 – 33.0
(1) potenza continua a 25° C
POTENZA (1)
continua VA
1200
1600
3000
1200
1600
3000
PICCO
W
2200
2300
6000
2200
3000
6000
USCITA
230 Vac+/- 2%
50 Hz +/-2%
MOD.
C12/1200
C12/1600
12/3000(2)
C24/1200
C24/1600
24/3000(2)
RENDIMENTO
%
93
93
93
94
94
94
DIMENSIONI mm (“)
PESO
H
L
P
Kg (lbs)
375 (14.7) 214 (8.4) 110 (4.3) 10 (22)
375 (14.7) 214 (8.4) 110 (4.3) 10 (22)
362 (14.2) 258 (10.1) 218 (8.6) 18 (39.7)
375 (14.7) 214 (8.4) 110 (4.3) 10 (22)
375 (14.7) 214 (8.4) 110 (4.3) 10 (22)
362 (14.2) 258 (10.1) 218 (8.6) 18 (39.7)
(2)predisposti per installazione in parallelo (fino a sei unità) e configurazione trifase
21
UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:03
Pagina 22
UFLEX
SISTEMI COMBINATI CARICA
BATTERIE/INVERTER SERIE PLUS
PHOENIX MULTI
Sistemi combinati che racchiudono un potente inverter ad onda sinusoidale
pura (Phoenix Inverter) ed un carica batterie a 4 stadi di carica potente ed
affidabile (Phoenix carica batterie).
PHOENIX MULTIPLUS
La funzione Plus disponibile su alcuni dei modelli della serie Phoenix Multi
consente all’inverter di integrarsi in modo automatico alla fonte di energia
principale (banchina o gruppo elettrogeno), qualora l’assorbimento delle
utenze ne superi la capacità.
Il vantaggio più evidente della funzione Plus è di poter ovviare al problema
degli spunti: in questo caso il sistema, grazie alla rapidità di intervento (inferiore ai 20 millisecondi), si commuta in funzione inverter e supporta il picco
di richiesta.
PHOENIX MULTIPLUS
SPECIFICHE TECNICHE:
FUNZIONE
INVERTER
CARICA BATTERIA
DIMENSIONI mm (“)
PESO
PLUS ALIMENTAZ. POTENZA(1) USCITA ALIMENTAZ. CORRENTE
H
L
P
Kg (lbs)
VA
DI CARICA
MultiC 12/800/35-16
n.d.
9.5 – 16 Vcc
800
35 A
375 (14.7) 214 (8.4) 110 (4.3) 10 (22)
MultiC 12/1200/50-16
opt.
9.5 – 16 Vcc
1200
50 A
375 (14.7) 214 (8.4) 110 (4.3) 10 (22)
MultiC 12/1600/70-16
std.
9.5 – 16 Vcc
1600
70 A
375 (14.7) 214 (8.4) 110 (4.3) 10 (22)
Multi 12/2000/80-30 (2,3)
std.
9.5 – 16 Vcc
2000
80 A
362 (14.2) 258 (10.1) 218 (8.6) 18 (39.7)
Multi 12/3000/120-30 (2,3)
std.
9.5 – 16 Vcc
3000
120 A
362 (14.2) 258 (10.1) 218 (8.6) 18 (39.7)
MultiC 24/800/16-16
n.d.
9.5 – 16 Vcc
800
16 A
362 (14.2) 258 (10.1) 218 (8.6) 18 (39.7)
MultiC 24/1200/25-16
opt. 19.5 – 33 Vcc
1200
25 A
375 (14.7) 214 (8.4) 110 (4.3) 10 (22)
MultiC 24/1600/40-16
std. 19.5 – 33 Vcc
1600
40 A
375 (14.7) 214 (8.4) 110 (4.3) 10 (22)
Multi 24/2000/50-30(2,3)
std. 19.5 – 33 Vcc
2000
50 A
362 (14.2) 258 (10.1) 218 (8.6) 18 (39.7)
Multi 24/3000/70(2,3)
std. 19.5 – 33 Vcc
3000
70 A
362 (14.2) 258 (10.1) 218 (8.6) 18 (39.7)
(1) potenza continua a 25°C
(2) predisposti per installazione in parallelo (fino a sei unità) e configurazione trifase.
(3) Disponibili con relè di commutazione 30 A.
187-265 Vac / 45-55 Hz
230 Vac+/- 2%
50 Hz +/-2%
MODELLO
Al fine di poter sfruttare tutte le potenzialità dei sistemi Phoenix MultiPlus è necessario installare il pannello remoto di controllo Multi Control 16/32 che offre la possibilità di monitorare e gestire le funzioni del sistema (pag. 35).
SISTEMI COMBINATI
CARICA BATTERIE / INVERTER SERIE QUATTRO 5KVA
Sistemi combinati che comprendono due ingressi indipendenti AC e due uscite DC una delle quali può funzionare come UPS.
E’ possibile collegare più Quattro in parallelo e configurarli per un sistema
trifase. L’installazione è semplice e la configurazione avviene tramite DIP
switch senza necessità di utilizzare un computer.
SPECIFICHE TECNICHE:
Modello
12/5000/200
24/5000/120
48/5000/70
22
Potenza
di picco
8000 W
10.000 W
10.000 W
Corrente
di carica
200 A
120 A
70 A
Dimensioni
(mm)
444 x 328 x 240
444 x 328 x 240
444 x 328 x 240
Peso
(Kg)
30
30
30
PHOENIX QUATTRO
UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:03
Pagina 23
UFLEX
CONVERTITORI DC-DC SERIE ORION
Molte utenze di bordo necessitano di un’alimentazione a bassa tensione (12 Vcc) stabile e costante come ad esempio, apparati radio, telefoni, stereo e apparati di navigazione; se la tensione scende accidentalmente al di sotto della
soglia prevista queste utenze potrebbero danneggiarsi in modo irreparabile: la serie di convertitori Orion garantisce
la tensione di alimentazione ottimale.
ORION DC-DC
ORION DC-DC ISOLATI
SPECIFICHE TECNICHE:
MODELLO
Orion 24/12-5
Orion 24/12-8
Orion 24/12-12
Orion 24/12-20
Orion 24/12-30
Orion 24/12-60
Orion 12/24-7
Orion 12/24-10
INGRESSO
Vcc
18-35
18-35
20-35
20-35
20-35
20-35
9-18
9-18
USCITA
Vcc
13.2
13.2
13.2
13.8
13.8
13.8
24
24
AMP
MAX
5.5
8
12
20
30
60
7
10
CONTROLLO
TEMPERATURA
no
no
no
no
si
si
no
no
DIMENSIONI mm (“)
H
L
P
49 (1.9) 88 (3.5)
68 (2.7)
49 (1.9) 88 (3.5)
98 (3.9)
49 (1.9) 88 (3.5)
98 (3.9)
49 (1.9) 88 (3.5) 126 (5.0)
49 (1.9) 88 (3.5) 151 (5.9)
88 (3.5) 100 (4.0) 180 (7.0)
49 (1.9) 88 (3.5)
98 (3.9)
49 (1.9) 88 (3.5) 126 (5.0)
PESO
Kg (lbs)
0.17 (0.37)
0.25 (0.55)
0.26 (0.57)
0.48 (1.1)
0.60 (1.3)
1.20 (2.6)
0.30 (0.7)
0.40 (0.9)
ACCESSORI E PANNELLI DI CONTROLLO
MONITORAGGIO BATTERIE
Strumento di monitoraggio batterie BMV-600, consente di conoscere in ogni momento lo stato delle batterie
in modo estremamente semplice è in grado di visualizzare: tensione, corrente di carica/scarica, stato di carica della batteria espresso in %, carica residua.
Completo di shunt, cavi RJ12 UTP e cavi batteria.
Dimensioni mm: 65 x 65 x 72
BMV 600
PANELLO REMOTO DI CONTROLLO - PHOENIX MC
Pannello di controllo Phoenix Multi Control, permette il
monitoraggio e la gestione dei sistemi Multi e
MultiPlus.
Disponibile nella versione 16A e 32A, e nelle versioni
Duo Multi Control.
PHOENIX MC
23
UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:03
Pagina 24
UFLEX
Serie PureSine
Inverter ad onda Sinusoidale Pura
Gli inverter PureSine sono
costruiti con le tecnologie più
moderne che includono microprocessori e dispositivi elettronici di protezione.
Sono particolarmente adatti
per l’utilizzo sulle imbarcazioni,
sui veicoli ricreazionali, su
camion e su veicoli di soccorso,
in impianti professionali ed in
impianti ad energie alternative.
PS150
PS 300
PS 700
APPLICAZIONI SU CAMPER
APPLICAZIONI SU IMBARCAZIONI
APPLICAZIONI SU VEICOLI INDUSTRIALI
Tutti i modelli sono dotati di led
per la segnalazione di eventuali
anomalie e i modelli PS 150 e
PS 300 sono dotati di morsettiera per l’accensione remota.
La serie PureSine
è caratterizzata da:
• Tensione di uscita
stabilizzata (230 V +/- 5%,
50 Hz +/- 0.3%).
• Protezione automatica
per cortocircuito e
sovraccarico con riarmo
manuale
• Protezione automatica
contro surriscaldamento,
sovracorrente e
sovratensione
• Ventilazione con controllo
termostatico
• Silenziosi ed affidabili
• Prese tipo “ Schuco”
• Versioni a 48 V
su richiesta
• Marchio CE
• Garanzia di due anni.
Onda
Sinusoidale
pura
SPECIFICHE TECNICHE:
SERIE
CONTROLLO REMOTE ON/OFF
PS 150
224
212
224
212
224
Codice
64007B
64522U
64008D
64012U
64492M
64493P
Range di tensione (V)
10.5-15
21-31
10.5-15
21-31
10.5-15
21-30
150
Potenza di picco (W)
300
250
700
450
1400
Efficienza max.
90%
93%
91%
94%
91%
Efficienza a carico massimo
72%
80%
72%
80%
%
%
Allarme per batteria bassa (V)
10.7
21.4
10.7
21.4
11.0
22.0
Disconnessione batteria @ V
<10.5
<21.0
<10.5
<21.0
<10.5
<21.0
Riconnessione batteria @ V
12.5
25
12.5
25
12.5
25
Autoconsumo a vuoto (A)
0.22
0.16
0.23
0.15
0.25
0.15
Dimensioni (mm)
Peso (kg)
24
PSII 700
212
Potenza continua (W)
PSR1
PS 300
Modello
Ventola con termostato
200 x 132 x 72
237 x 155 x 72
93%
295 x 180 x 72
2.0
3.5
2.7
di serie
di serie
di serie
UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:04
Pagina 25
UFLEX
Serie PureSine
Inverter ad onda Sinusoidale Pura
Gli inverter PureSine sono costruiti
con le tecnologie più moderne che
includono microprocessori e dispositivi elettronici di protezione.
Sono particolarmente adatti per l’utilizzo sulle imbarcazioni, sui veicoli
ricreazionali, su camion e su veicoli di
soccorso, in impianti professionali ed
in impianti ad energia alternativa.
Tutti i modelli sono dotati di led per la
segnalazione di eventuali anomalie e
la serie PSII è dotata di pannello per
il controllo a distanza.
La serie PureSine
è caratterizzata da:
• Tensione di uscita stabilizzata
(230 V +/- 5%,
50 Hz +/- 0.3%).
• Protezione automatica per
cortocircuito e sovraccarico con
riarmo manuale
• Protezione automatica contro
surriscaldamento, sovracorrente
e sovratensione
• Ventilazione con controllo
termostatico
• Silenziosi ed affidabili
• Prese tipo “Schuco”
• Versioni a 48 V su richiesta
• Marchio CE
• Garanzia di due anni.
PSII 1000
PSII 1500
PSII 2000
PSII 3000
Onda
Sinusoidale
pura
APPLICAZIONI IN EDIFICI
SPECIFICHE TECNICHE:
SERIE
PSII 1000
Modello
212
Codice
64010P
Range di tensione (V)
10.5-15
Potenza continua (W)
212
21-30
PSII 2000
224
64014Y 64494S
212
21-30
2000
212
21-30
64499C
10.5-15
2000
3000
224
64498A 64496W
10.5-15
1500
PSII 3000
224
64497Y 64495U
10.5-15
1000
Potenza di picco (W)
Efficienza max.
PSII 1500
224
21-30
3000
4000
6000
91%
94%
90%
93%
91%
94%
90%
%
%
%
%
%
%
%
%
Allarme per batteria bassa (V)
11.0
22.0
11.0
22.0
11.0
22.0
11.0
22.0
Disconnessione batteria @ V
<10.5
<21.0
<10.5
<21.0
<10.5
<21.0
<10.5
<21.0
Riconnessione batteria @ V
12.5
25.0
12.5
25.0
12.5
25.0
12.5
25.0
Autoconsumo a vuoto (A)
1.25
0.65
1.4
0.7
2.8
1.5
2.8
1.5
Efficienza a carico massimo
Dimensioni (mm)
Peso (kg)
Ventola con termostato
383 x 182 x 88
415 x 191 x 88
422 x 208 x 160
93%
452 x 208 x 166
2.0
3.5
2.7
4.0
di serie
di serie
di serie
di serie
25
UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:04
Pagina 26
UFLEX
Serie PureWatts
Inverter ad onda Sinusoidale Modificata
Gli inverter Sinergex PureWatts
sono moderni, robusti ed affidabili.
Sono particolarmente adatti per
l’alimentazione di televisori, videoregistratori, computer, piccoli
utensili e molti altri dispositivi in
corrente alternata.
Tutti i modelli sono dotati di led
per la segnalazione di eventuali
anomalie ed è disponibile il pannello PW-RC per il controllo a
distanza.
La serie PureWatts è
caratterizzata da:
• Tensione di uscita stabilizzata
(230 V +/- 10 V).
• Protezione automatica per
cortocircuito e sovraccarico
• Protezione automatica contro
surriscaldamento,
sovracorrente e sovratensione
• Ventilazione con controllo
termostatico
• Silenziosi ed affidabili
• Prese tipo “ Schuco”
• Marchio CE
• Garanzia di due anni.
PWE 150
PWE 300
PWE 500
PWE 1000
PWE 1500
ENDPLATE
SPECIFICHE TECNICHE:
SERIE
PWE 150
PWE 300
PWE 500
PW 1000
PW 1500
Modello
12
24
12
24
12
24
12
24
12
24
Codice
64470B
64473H
64471D
64474K
64472F
64475M
64018G
64020T
64019J
64021V
Range di tensione (V)
10-15
20-30
10-15
20-30
10-15
20-30
10-15
20-30
10-15
20-30
Potenza continua (W)
150
Potenza di picco (W)
Efficienza a carico massimo
300
500
1000
1500
2250
300
600
1000
1500
> 90%
> 90%
> 90%
85%
85%
Allarme per batteria bassa (V)
10.7
21.4
10.7
21.4
10.7
21.4
10.7
21.5
10.7
21.5
Disconnessione batteria @ V
10.0
20.0
10.0
20.0
10.0
20.0
10.0
20.0
10.0
20.0
Riconnessione batteria @ V
Autoconsumo a vuoto (A)
Dimensioni (mm)
Peso (kg)
26
12
24
12
24
12
24
> 10.0
> 20.0
> 10.0
> 20.0
<0.25
<0.25
<0.25
<0.25
<0.25
<0.25
0.9
0.5
1.1
0.7
148 x 95 x 63
165 x 95 x 62
212 x 105 x 63
370 x 240 x 90
0.6
0.75
0.9
4.2
480 x 240 x 90
5.5
UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:04
Pagina 27
UFLEX
SURESINE™
Inverter ad onda sinusoidale pura 300W
•
•
•
•
•
•
•
•
•
•
Assoluta affidabilità
Elevatissima affidabilità
Onda perfettamente sinusoidale
Altissima efficienza
Bassissimo autoconsumo
Marinizzato e tropicalizzato
Protezioni elettroniche totali
Predisposto per comando remoto
Regolazioni tramite DIP switch o PC
Resistente a sovraccarichi prolungati
Onda Sinusoidale Pura
Fornisce corrente AC equivalente a quella
della rete. Allunga la vita degli apparecchi
domestici (luci, TV, ventilatori) e migliora il
rendimento del carico.
Trasformatore toroidale
Genera una corretta forma d’ onda per tutto
il range di tensioni in ingresso.
Eccezionale capacità di spunto
Gestisce una spunto del 200% durante l’avvio di un carico, fino ad un massimo di 600
Watt.
SURESINE - 300 Watt
Elevata efficienza
Una elevata efficienza di picco riduce il riscaldamento e rende disponibile più energia solare per i carichi.
Basso autoconsumo
Il SureSine consuma 450 mA mentre alimenta i carichi e dieci volte meno a vuoto.
Ampie protezioni elettriche
Il SureSine ha molte protezioni elettriche che
lo proteggono automaticamente da danni ed
errori di utilizzo come la protezione da corto
circuiti, da sovraccarichi, da elevate temperature ed è dotato del circuito di disconnessione per bassa tensione.
Nessuna ventola interna di raffreddamento
Le ventole spesso funzionano male in ambienti difficili e sono rumorose, consumano corrente e soffiano polvere nei componenti elettrici.
Tropicalizzazione
Il SureSine è ricoperto in resina, ha un rivestimento conforme, hardware in acciaio inossidabile ed un rivestimento in alluminio anodizzato per proteggerlo dall’ambiente tropicale e marino.
Certificazioni:
• CE Compliant
• Certificazione UL458
solo versione a 115 V
• Certificazione UL
(CSA C22.2 No. 107.1-01)
solo versione a 115V
SURESINE - 300 Watt
INVERTER SURSINE™ 300W – Codice: 65635N
Potenza continua
Potenza di picco
Tensione di ingresso
Tensione di uscita
Autoconsumo a carico
Autoconsumo in stand by
Soglia di disconnessione
Dimensioni
Peso
Temperatura di esercizio
300W a 25°C
600W a 25°C (per 10 minuti)
10.0 V – 15.5 V
220 Vac/50Hz
450 mA
55 mA
11,5 V
213 x 152 x 105 mm
4,5 kg
-40°C / +45°C
27
UFLEX_Dpl_Reg_Carica_08.qxd
25-06-2008
15:04
Pagina 28
grafica: www.marcodisomma.it
UFLEX
UFLEX MOBILE POWER
Inverter ad onda Sinusoidale Modificata
L’ampia gamma di Inverter ad onda sinusoidale modificata UFLEX
Mobile Power permette di alimentare la maggior parte delle apparecchiature elettroniche a 230 V in corrente alternata partendo dall’alimentazione a 12-24 V delle batterie ricaricabili di camper, auto,
imbarcazioni, case isolate, ecc.
Facilissimi da utilizzare, si possono connettere ad una presa accendisigari auto oppure direttamente alle batterie. Possono essere utilizzati in abbinamento con Impianti Fotovoltaici.
Caratteristiche:
• Dotazione presa accendisigari auto (mod. 150 W e 300 W).
• Disconnessione automatica con allarme in caso di
batteria scarica.
• Protezione da corto circuiti e per carichi eccessivi.
• Protezione tramite fusibile contro sovracorrenti in ingresso.
• Sistema di accensione per utenze con alti picchi di corrente
iniziali come TV e altri carichi induttivi.
• Disponibili su richiesta sia con ingresso 12 V che 24 V.
• Contenitore robusto in alluminio.
• Marchio CE.
• Garanzia 1 anno.
Batteria
Inverter
SCHEMA DI UTILIZZO
0
D
TV color
Ventilatore
Videoregistratore
Carica cellulare
Notebook
F
Inverter150W
Inverter
150Wcon
con
presa
presa
accendisigari
accendisigari
auto auto
G
Carico 230 V c.a.
Inverter 1000W con presa SCHUKO
A
*
Carica batterie
per telecamere
Rasoio elettrico
Asciugacapelli
Trapano
Antenna
satellitare
G
!
C
Macchina Caffè
Luci emergenza
Hi-Fi
Forno Microonde
Videogiochi
KV-150
12V o 24V
KV-300
12V o 24V
FAX
SPECIFICHE TECNICHE:
MODELLO
Tensione ingresso (CC)
Codice
KV-100
12V o 24V
KV-500
12V o 24V
KV-1000
12V o 24V
KV-1200
12V o 24V
KV-1800
12V o 24V
KV-2500
12V o 24V
61838G - 61839J 61718W-61840T 61719Y-61841V 61720G-61842X 61801G-61843Z 61794N-61844B 62736D-62939U 64269J-64445C
Tensione uscita (CA)
Potenza continua (W)
100
Potenza di picco (W)
200
Frequenza uscita (Hz)
Forma d’onda uscita
Assorbimento in stand by (A) 0.2
Fusibile (A)
15
Peso (kg)
0.45
Dimensioni (LxPxA) mm
135x75x40
150
300
0.4
20
0.48
155x75x40
230V
500
1000
1200
2000
50
Sinusoide modificata
0.6
0.8
1
30
30x2
30x3
0.8
1.1
1.95
150x105x45
200x130x60
265x150x60
300
600
1200
2500
1800
3500
2500
5000
30x4
2.4
315x150x60
2
30x6
4.2
340x190x75
2
30x8
4.8
380x190x95
Caratteristiche tecniche e prodotti soggetti a variazione senza preavviso.
UFLEX declina qualsiasi responsabilità dovuta ad errori e/o omissioni nelle informazioni contenute nel presente catalogo.
I nostri prodotti li può trovare qui:
UFLEX s.r.l.
Via Milite Ignoto, 8A - 16012 Busalla GE
Tel. 010 9620.203/230/228 - Fax 010 9620333
E-mail: [email protected]
http://www.ultraflexgroup.it/ute
