Esp. 1° LEGGE DI OHM.

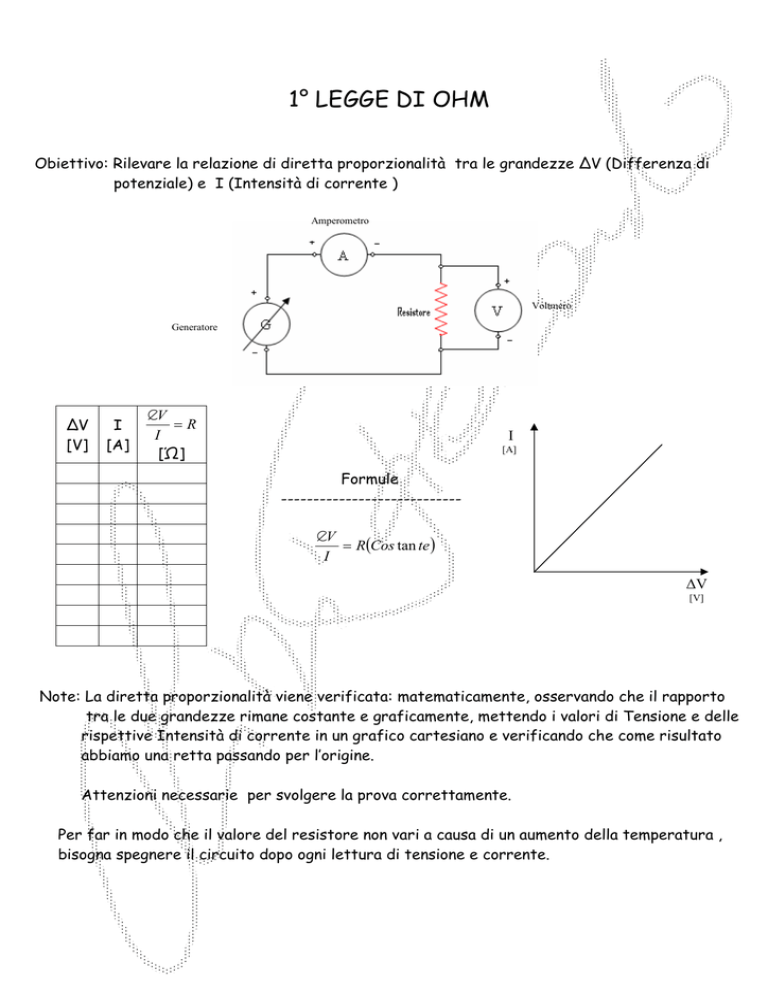

1° LEGGE DI OHM
Obiettivo: Rilevare la relazione di diretta proporzionalità tra le grandezze ∆V (Differenza di
potenziale) e I (Intensità di corrente )
Amperometro
Voltmero
Generatore
∆V
[V]
I
[A]
∆V
=R
I
[Ώ]
I
[A]
Formule
---------------------------∆V
= R(Cos tan te )
I
∆V
[V]
Note: La diretta proporzionalità viene verificata: matematicamente, osservando che il rapporto
tra le due grandezze rimane costante e graficamente, mettendo i valori di Tensione e delle
rispettive Intensità di corrente in un grafico cartesiano e verificando che come risultato
abbiamo una retta passando per l’origine.
Attenzioni necessarie per svolgere la prova correttamente.
Per far in modo che il valore del resistore non vari a causa di un aumento della temperatura ,
bisogna spegnere il circuito dopo ogni lettura di tensione e corrente.
•
Fasi operative:
•
Si disegna schematicamente il circuito.
•
Si assemblano i componenti con l’Amperometro in serie e il voltmetro in parallelo e
rispettando le polarità degli strumenti.
•
Regolando il generatore variabile sulla prima Tensione si leggono sugli strumenti il valore di
Tensione e della rispettiva intensità di corrente scrivendoli in tabella.
•
Si ripete l’operazione precedente aumentando di volta in volta il valore di tensione (o di
Corrente) per un numero concordato di prove.
•
Avendo più valori di tensione e delle rispettive intensità si calcolano i valori di resistenze
(Che dovrebbero rimanere costanti confermando la diretta proporzionalità).
•
Si costruisce il grafico posizionando i valori in scala sugli assi, si trovano i punti di
intersezione delle proiezioni e unendo i punti si osserva che il risultato è una retta che
passa per l’origine confermando ulteriormente la diretta proporzionalità tra le due
grandezze.
