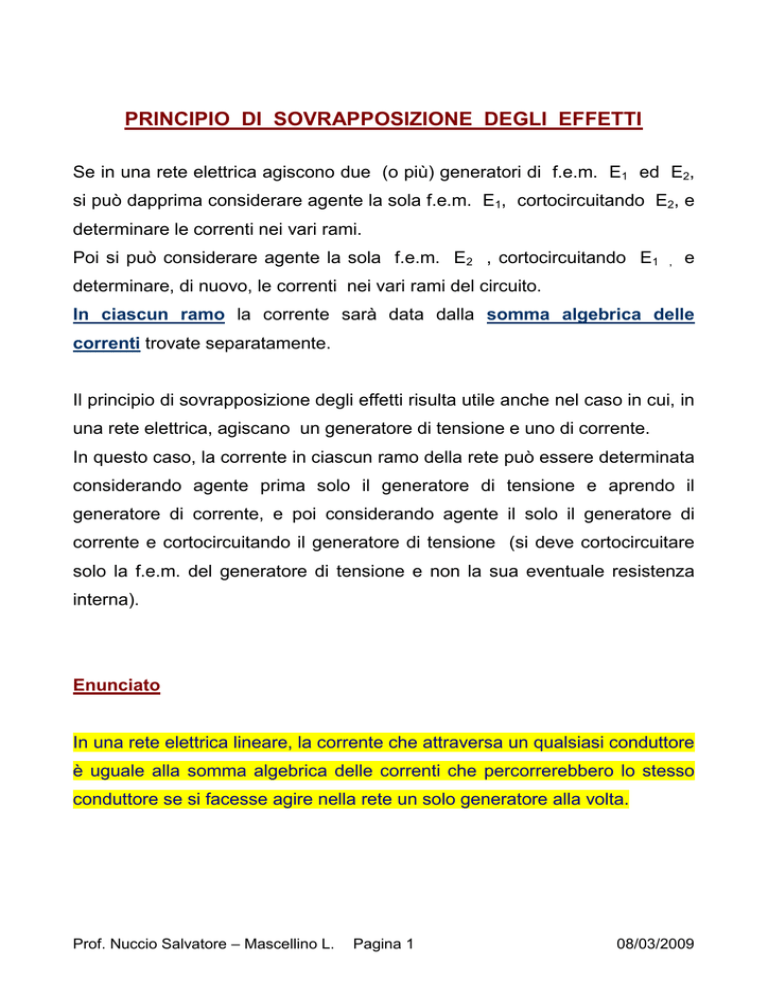

PRINCIPIO DI SOVRAPPOSIZIONE DEGLI EFFETTI

PRINCIPIO DI SOVRAPPOSIZIONE DEGLI EFFETTI
Se in una rete elettrica agiscono due (o più) generatori di f.e.m. E1 ed E2,
si può dapprima considerare agente la sola f.e.m. E1, cortocircuitando E2, e
determinare le correnti nei vari rami.
Poi si può considerare agente la sola f.e.m. E2 , cortocircuitando E1
,
e
determinare, di nuovo, le correnti nei vari rami del circuito.
In ciascun ramo la corrente sarà data dalla somma algebrica delle
correnti trovate separatamente.
Il principio di sovrapposizione degli effetti risulta utile anche nel caso in cui, in
una rete elettrica, agiscano un generatore di tensione e uno di corrente.
In questo caso, la corrente in ciascun ramo della rete può essere determinata
considerando agente prima solo il generatore di tensione e aprendo il
generatore di corrente, e poi considerando agente il solo il generatore di
corrente e cortocircuitando il generatore di tensione (si deve cortocircuitare
solo la f.e.m. del generatore di tensione e non la sua eventuale resistenza
interna).
Enunciato
In una rete elettrica lineare, la corrente che attraversa un qualsiasi conduttore
è uguale alla somma algebrica delle correnti che percorrerebbero lo stesso
conduttore se si facesse agire nella rete un solo generatore alla volta.
Prof. Nuccio Salvatore – Mascellino L.
Pagina 1
08/03/2009
