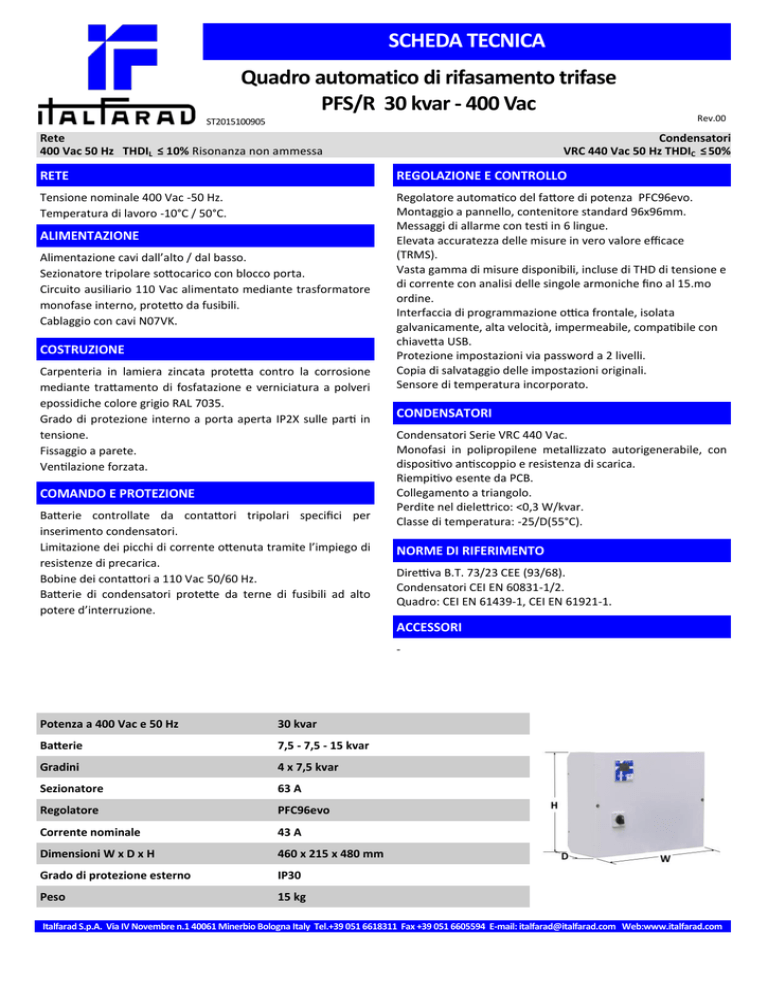

SCHEDA TECNICA
Quadro automatico di rifasamento trifase
PFS/R 30 kvar - 400 Vac
ST2015100905
Rete
400 Vac 50 Hz THDIL ≤ 10% Risonanza non ammessa
Rev.00
Condensatori
VRC 440 Vac 50 Hz THDIC ≤ 50%
RETE
REGOLAZIONE E CONTROLLO
Tensione nominale 400 Vac -50 Hz.
Temperatura di lavoro -10°C / 50°C.
Regolatore automatico del fattore di potenza PFC96evo.
Montaggio a pannello, contenitore standard 96x96mm.
Messaggi di allarme con testi in 6 lingue.
Elevata accuratezza delle misure in vero valore efficace
(TRMS).
Vasta gamma di misure disponibili, incluse di THD di tensione e
di corrente con analisi delle singole armoniche fino al 15.mo
ordine.
Interfaccia di programmazione ottica frontale, isolata
galvanicamente, alta velocità, impermeabile, compatibile con
chiavetta USB.
Protezione impostazioni via password a 2 livelli.
Copia di salvataggio delle impostazioni originali.
Sensore di temperatura incorporato.
ALIMENTAZIONE
Alimentazione cavi dall’alto / dal basso.
Sezionatore tripolare sottocarico con blocco porta.
Circuito ausiliario 110 Vac alimentato mediante trasformatore
monofase interno, protetto da fusibili.
Cablaggio con cavi N07VK.
COSTRUZIONE
Carpenteria in lamiera zincata protetta contro la corrosione
mediante trattamento di fosfatazione e verniciatura a polveri
epossidiche colore grigio RAL 7035.
Grado di protezione interno a porta aperta IP2X sulle parti in
tensione.
Fissaggio a parete.
Ventilazione forzata.
COMANDO E PROTEZIONE
Batterie controllate da contattori tripolari specifici per
inserimento condensatori.
Limitazione dei picchi di corrente ottenuta tramite l’impiego di
resistenze di precarica.
Bobine dei contattori a 110 Vac 50/60 Hz.
Batterie di condensatori protette da terne di fusibili ad alto
potere d’interruzione.
CONDENSATORI
Condensatori Serie VRC 440 Vac.
Monofasi in polipropilene metallizzato autorigenerabile, con
dispositivo antiscoppio e resistenza di scarica.
Riempitivo esente da PCB.
Collegamento a triangolo.
Perdite nel dielettrico: <0,3 W/kvar.
Classe di temperatura: -25/D(55°C).
NORME DI RIFERIMENTO
Direttiva B.T. 73/23 CEE (93/68).
Condensatori CEI EN 60831-1/2.
Quadro: CEI EN 61439-1, CEI EN 61921-1.
ACCESSORI
-
Potenza a 400 Vac e 50 Hz
30 kvar
Batterie
7,5 - 7,5 - 15 kvar
Gradini
4 x 7,5 kvar
Sezionatore
63 A
Regolatore
PFC96evo
Corrente nominale
43 A
Dimensioni W x D x H
460 x 215 x 480 mm
Grado di protezione esterno
IP30
Peso
15 kg
Italfarad S.p.A. Via IV Novembre n.1 40061 Minerbio Bologna Italy Tel.+39 051 6618311 Fax +39 051 6605594 E-mail: [email protected] Web:www.italfarad.com
