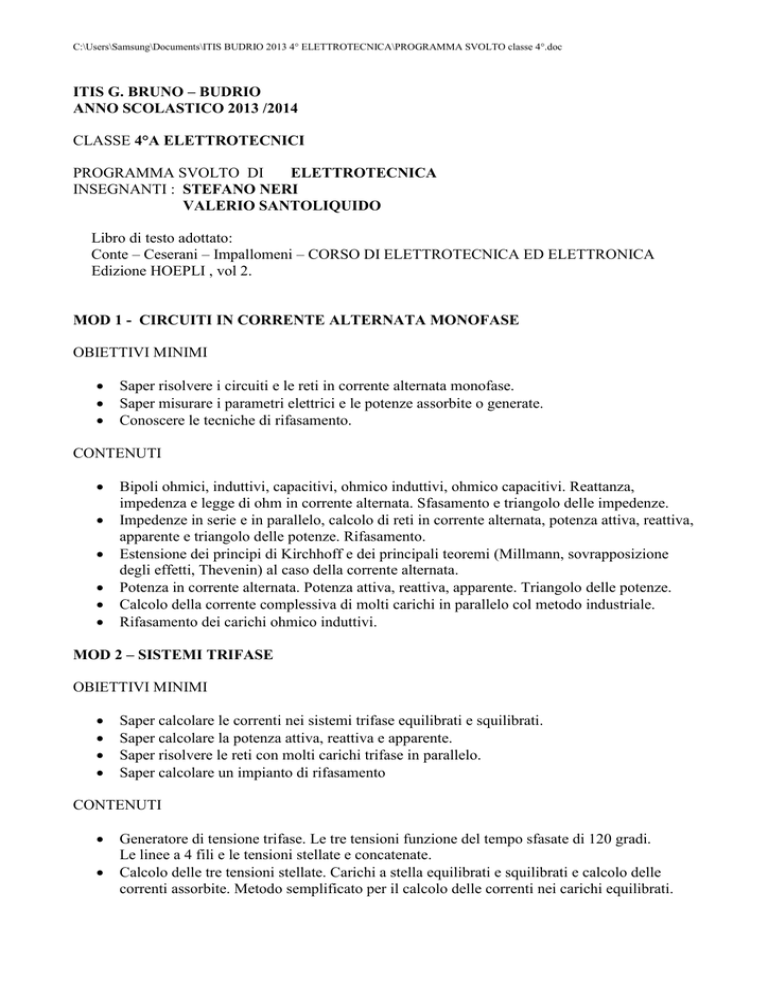

ITIS G. BRUNO – BUDRIO
ANNO SCOLASTICO 2013 /2014
CLASSE 4°A ELETTROTECNICI
PROGRAMMA SVOLTO DI
ELETTROTECNICA
INSEGNANTI : STEFANO NERI
VALERIO SANTOLIQUIDO
Libro di testo adottato:
Conte – Ceserani – Impallomeni – CORSO DI ELETTROTECNICA ED ELETTRONICA
Edizione HOEPLI , vol 2.
MOD 1 - CIRCUITI IN CORRENTE ALTERNATA MONOFASE
OBIETTIVI MINIMI
Saper risolvere i circuiti e le reti in corrente alternata monofase.
Saper misurare i parametri elettrici e le potenze assorbite o generate.
Conoscere le tecniche di rifasamento.
CONTENUTI
Bipoli ohmici, induttivi, capacitivi, ohmico induttivi, ohmico capacitivi. Reattanza,
impedenza e legge di ohm in corrente alternata. Sfasamento e triangolo delle impedenze.
Impedenze in serie e in parallelo, calcolo di reti in corrente alternata, potenza attiva, reattiva,
apparente e triangolo delle potenze. Rifasamento.
Estensione dei principi di Kirchhoff e dei principali teoremi (Millmann, sovrapposizione
degli effetti, Thevenin) al caso della corrente alternata.
Potenza in corrente alternata. Potenza attiva, reattiva, apparente. Triangolo delle potenze.
Calcolo della corrente complessiva di molti carichi in parallelo col metodo industriale.
Rifasamento dei carichi ohmico induttivi.
MOD 2 – SISTEMI TRIFASE
OBIETTIVI MINIMI
Saper calcolare le correnti nei sistemi trifase equilibrati e squilibrati.
Saper calcolare la potenza attiva, reattiva e apparente.
Saper risolvere le reti con molti carichi trifase in parallelo.
Saper calcolare un impianto di rifasamento
CONTENUTI
Generatore di tensione trifase. Le tre tensioni funzione del tempo sfasate di 120 gradi.
Le linee a 4 fili e le tensioni stellate e concatenate.
Calcolo delle tre tensioni stellate. Carichi a stella equilibrati e squilibrati e calcolo delle
correnti assorbite. Metodo semplificato per il calcolo delle correnti nei carichi equilibrati.
C:\Users\Samsung\Documents\ITIS BUDRIO 2013 4° ELETTROTECNICA\PROGRAMMA SVOLTO classe 4°.doc
Tensioni concatenate. Carichi a triangolo equilibrati e squilibrati e calcolo delle correnti di
fase e di linea. Metodo semplificato per il calcolo delle correnti nei carichi equilibrati.
Potenze attive, reattive, apparenti nei sistemi trifase simmetrici equilibrati e squilibrati.
Misure di potenza nei sistemi trifase. Inserzione Aron e formule relative.
Calcolo delle correntiin un sistema trifase con molti carichi in parallelo.
Rifasamento dei sistemi trifase. Rifasamento a cos φ = 1 e a cos φ = 0,9. Formule ed esempi.
Calcolo della potenza dei condensatori di rifasamento e delle capacità a stella e a triangolo.
.
Calcolo di correnti e potenze con molti carichi in parallelo.
Calcolo della potenza nei sistemi trifase.
MOD 3 – IL TRASFORMATORE
OBIETTIVI MINIMI
Conoscere la struttura di questa macchina statica.
Conoscere il principio di funzionamento e le equazioni fondamentali.
Saper svolgere i principali calcoli relativi a questa macchina.
CONTENUTI
Struttura di un trasformatore monofase.
Funzionamento a vuoto. Tensioni indotte nei due avvolgimenti e prima relazione
fondamentale. Corrente I0 assorbita nel funzionamento a vuoto.
Funzionamento a carico, corrente di reazione I1’ e seconda relazione fondamentale. Corrente
nel primario a carico.
Trasformatore reale: perdite nel ferro e nel rame, flussi dispersi.
Circuito equivalente del trasformatore reale. Circuito equivalente semplificato.
Dati di targa: Potenza nominale, tensioni e correnti nominali.
Prova a vuoto: schema elettrico, potenza, corrente fattore di potenza a vuoto.
Prova in cortocircuito: schema elettrico, tensione e potenza di cortocircuito. Determinazione
dei parametri del circuito equivalente secondario.
Principali formule riguardanti il trasformatore monofase. Esercizio svolto per trovare
correnti , tensioni, potenze e rendimento di un trasformatore a partire dai dati di targa.
MOD 4 - ELETTRONICA ANALOGICA
OBIETTIVI MINIMI
Conoscere i diodi , il loro comportamento elettrico e le applicazioni come raddrizzatore di
corrente.
Conoscere il transistor BJT e il suo funzionamento come amplificatore di tensione e come
interruttore.
CONTENUTI
Il diodo: struttura e comportamento elettrico di una giunzione PN. Grafico tensione –
corrente di un diodo al Silicio e tensione di rottura. Cenno ai diodi LED e Zener.
Circuito raddrizzatore con un diodo e con un ponte di diodi. Forme d’onda di uscita con
ingresso sinusoidale. Circuito con filtro capacitivo e forma d’onda.
C:\Users\Samsung\Documents\ITIS BUDRIO 2013 4° ELETTROTECNICA\PROGRAMMA SVOLTO classe 4°.doc
Il transistor bipolare BJT npn. Struttura e principio di funzionamento. Funzionamento in
regione normale, saturazione, interdizione. Guadagno statico di corrente.
Polarizzazione di un transistor BJT in regione normale mediante un circuito con 4
resistenze. Applicazione di un segnale di ingresso nella base e uscita nel collettore mediante
due condensatori.
Utilizzo di un BJT come interruttore.
Cenno ai transistor MOSFET.
MOD 5 – AMPLIFICATORI OPERAZIONALI
OBIETTIVI MINIMI
Conoscere le caratteristiche e i principali circuiti applicativi degli amplificatori operazionali.
CONTENUTI
L’amplificatore operazionale come amplificatore multistadio.
Parametri ideali e reali di un Amp. Op.: Guadagno di tensione, resistenza di ingresso e di
uscita, banda passante.
Funzionamento ad anello aperto.
Amplificatore invertente: schema elettrico, guadagno di tensione, applicazioni.
Amplificatore non invertente: schema elettrico, guadagno di tensione, applicazioni.
Amplificatore sommatore non invertente, schema elettrico, applicazioni.
LABORATORIO
Misura di potenza in corrente alternata.
Misura di potenza trifase con inserzione Aron.
Montaggio circuito con transistor BJT a emettitore comune.
Montaggio amplificatore operazionale in configurazione invertente e non invertente.
Visualizzazione delle forme d’onda con oscilloscopio a doppia traccia.
Budrio, 5/6/2014
Gli insegnanti:
Gli studenti:
…………………………….
…………………………….
