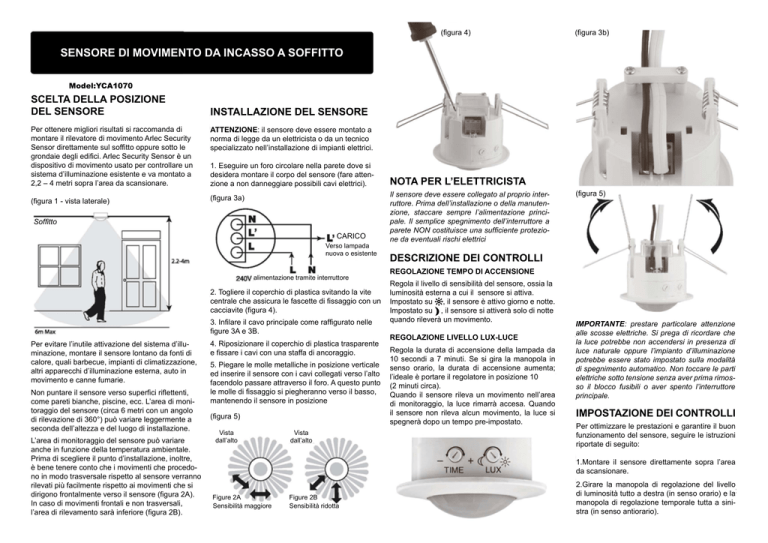

MOVEMENT ACTIVATED
SENSORE DI MOVIMENTO DA INCASSO A SOFFITTO
RECESSED CEILING SENSOR
(figura 4)
(figura 3b)
Model:YCA1070
SCELTA DELLA POSIZIONE
DEL SENSORE
INSTALLAZIONE DEL SENSORE
Per ottenere migliori risultati si raccomanda di
montare il rilevatore di movimento Arlec Security
Sensor direttamente sul soffitto oppure sotto le
grondaie degli edifici. Arlec Security Sensor è un
dispositivo di movimento usato per controllare un
sistema d’illuminazione esistente e va montato a
2,2 – 4 metri sopra l’area da scansionare.
ATTENZIONE: il sensore deve essere montato a
norma di legge da un elettricista o da un tecnico
specializzato nell’installazione di impianti elettrici.
(figura 1 - vista laterale)
(figura 3a)
1. Eseguire un foro circolare nella parete dove si
desidera montare il corpo del sensore (fare attenzione a non danneggiare possibili cavi elettrici).
Soffitto
CARICO
Verso lampada
nuova o esistente
alimentazione tramite interruttore
2. Togliere il coperchio di plastica svitando la vite
centrale che assicura le fascette di fissaggio con un
cacciavite (figura 4).
3. Infilare il cavo principale come raffigurato nelle
figure 3A e 3B.
Per evitare l’inutile attivazione del sistema d’illuminazione, montare il sensore lontano da fonti di
calore, quali barbecue, impianti di climatizzazione,
altri apparecchi d’illuminazione esterna, auto in
movimento e canne fumarie.
Non puntare il sensore verso superfici riflettenti,
come pareti bianche, piscine, ecc. L’area di monitoraggio del sensore (circa 6 metri con un angolo
di rilevazione di 360°) può variare leggermente a
seconda dell’altezza e del luogo di installazione.
L’area di monitoraggio del sensore può variare
anche in funzione della temperatura ambientale.
Prima di scegliere il punto d’installazione, inoltre,
è bene tenere conto che i movimenti che procedono in modo trasversale rispetto al sensore verranno
rilevati più facilmente rispetto ai movimenti che si
dirigono frontalmente verso il sensore (figura 2A).
In caso di movimenti frontali e non trasversali,
l’area di rilevamento sarà inferiore (figura 2B).
4. Riposizionare il coperchio di plastica trasparente
e fissare i cavi con una staffa di ancoraggio.
5. Piegare le molle metalliche in posizione verticale
ed inserire il sensore con i cavi collegati verso l’alto
facendolo passare attraverso il foro. A questo punto
le molle di fissaggio si piegheranno verso il basso,
mantenendo il sensore in posizione
(figura 5)
Vista
dall’alto
Vista
dall’alto
NOTA PER L’ELETTRICISTA
Il sensore deve essere collegato al proprio interruttore. Prima dell’installazione o della manutenzione, staccare sempre l’alimentazione principale. Il semplice spegnimento dell’interruttore a
parete NON costituisce una sufficiente protezione da eventuali rischi elettrici
(figura 5)
DESCRIZIONE DEI CONTROLLI
REGOLAZIONE TEMPO DI ACCENSIONE
Regola il livello di sensibilità del sensore, ossia la
luminosità esterna a cui il sensore si attiva.
Impostato su , il sensore è attivo giorno e notte.
Impostato su , il sensore si attiverà solo di notte
quando rileverà un movimento.
REGOLAZIONE LIVELLO LUX-LUCE
Regola la durata di accensione della lampada da
10 secondi a 7 minuti. Se si gira la manopola in
senso orario, la durata di accensione aumenta;
l’ideale è portare il regolatore in posizione 10
(2 minuti circa).
Quando il sensore rileva un movimento nell’area
di monitoraggio, la luce rimarrà accesa. Quando
il sensore non rileva alcun movimento, la luce si
spegnerà dopo un tempo pre-impostato.
IMPORTANTE: prestare particolare attenzione
alle scosse elettriche. Si prega di ricordare che
la luce potrebbe non accendersi in presenza di
luce naturale oppure l’impianto d’illuminazione
potrebbe essere stato impostato sulla modalità
di spegnimento automatico. Non toccare le parti
elettriche sotto tensione senza aver prima rimosso il blocco fusibili o aver spento l’interruttore
principale.
IMPOSTAZIONE DEI CONTROLLI
Per ottimizzare le prestazioni e garantire il buon
funzionamento del sensore, seguire le istruzioni
riportate di seguito:
1.Montare il sensore direttamente sopra l’area
da scansionare.
Figure 2A
Sensibilità maggiore
Figure 2B
Sensibilità ridotta
2.Girare la manopola di regolazione del livello
di luminosità tutto a destra (in senso orario) e la
manopola di regolazione temporale tutta a sinistra (in senso antiorario).
GUIDA ALLA RISOLUZIONE DEI PROBLEMI
3.Posizionare l’interruttore a muro su ON: la luce
si accenderà per 10 secondi e si spegnerà se non
rileva alcun movimento.
4.Con l’aiuto di una seconda persona, attraversare il centro dell’area di monitoraggio fino a quando
il sensore non rileva il movimento, facendo accendere la luce.
PROBLEMA
POSSIBILE CAUSA
RIMEDIO
La luce non si accende
quando c’è un movimento
nell’area di rilevamento
1. Manca la tensione di rete
Verificare tutti i collegamenti e gli
interruttori
2. Globo difettoso o mancante
Verificare e, se necessario, sostituire
3. Collegamenti non effettuati correttamente
Verificare
4. L’ambiente è troppo luminoso
A) Regolare la manopola di luminosità in senso antiorario
B) Regolare la posizione del sensore
5. Controlli impostati in modo errato
Reimpostare i controlli
6. Sensore non posizionato correttamente
Regolare la posizione del sensore
1. Il sensore si trova vicino a fonti di
calore, quali prese d’aria, stufe, camini
o oggetti molto freddi
Regolare la posizione del sensore
2. Animali/volatili
Il problema è inevitabile, ma un reindirizzamento della testa del sensore
può aiutare a ridurre l’inconveniente.
3. Interferenza da accensionespegnimento di ventilatori elettrici o
luci sullo stesso circuito del sensore.
(Il problema si presenta raramente e
può essere generato da un interruttore difettoso o una luce fluorescente
rumorosa)
Se i falsi allarmi diventano un problema, considerare uno dei seguenti
rimedi:
a) Sostituire l’interruttore difettoso
b) Sostituire i tubi fluorescenti rumorosi e/o starter
c) Collegare il sensore ad un circuito
separato. (Nella maggior parte dei
casi, il problema è ridotto con uno o
tutti i rimedi sopraindicati)
4. Interferenza da sovratensioni, telefoni cellulari, CB, taxi, ecc.
Nessuna
5. Fonti di calore, barbecue, ecc.
Regolare la posizione del sensore
6. Riflessi da piscine o superfici
riflettenti.
Regolare la posizione del sensore
5.Regolare la durata di accensione (TIME ON).
6.Girare la manopola per la regolazione della luminosità tutta a sinistra (in senso antiorario).
7.A questo punto il sensore è pronto a funzionare
e si attiverà automaticamente di notte appena rileverà un movimento.
8.Per il funzionamento automatico, l’interruttore a
muro deve rimanere su ON.
La luce si accende senza
motivo apparente
FUNZIONAMENTO AUTOMATICO
Spostare l’interruttore a muro su ON. In questo
modo il sensore si attiverà dopo il tramonto. La
luce si accenderà e si spegnerà automaticamente
dopo un tempo definito e si attiverà ogni volta che
rileverà un movimento.
MANUTENZIONE
Per evitare l’accumulo di polvere e garantire il
corretto funzionamento di Arlec Security Sensor,
pulire delicatamente le lenti ogni tre mesi utilizzando un panno umido. Evitare l’uso di solventi o
detergenti abrasivi su qualsiasi parte del sensore.
SPECIFICHE
Area di rilevamento:
6 metri a 360° (circa)
Durata: Min 10-3 secondi
Max 7-2 minuti
Circuito: Rilevatore ad infrarossi
passivo
Consumo: 230-240 volt, 50Hw,
0,1W (modalità statica)
0,45W (modalità trigger)
Potenza : 1200 watt max
Carico incandescente,
300 watt max
Carico fluorescenza*
Connessione: I morsetti di collegamento sono indicati per conduttori con sezione fino a 1,5 mm2
Classificazione: Il sensore è un dispositivo di controllo per lampade in cui la protezione contro la scossa elettrica non è data dalla struttura dell’apparec-
chio d’illuminazione.
*I condensatori per la correzione del fattore di potenza devono essere rimossi dalle sorgenti fluorescenti e collegati all’alimentazione del sensore.
Scarsa sensibilità e raggio di
azione
La luce rimane accesa
1. Movimento verso o dal sensore
Regolare la posizione del sensore
2. Temperatura ambiente troppo
elevata
Nessuna
Nota: tutti i sensori infrarossi passivi
sono più sensibili alle temperature
fredde rispetto a quelle calde.
1. È stato impostato un tempo troppo
lungo
Ridurre il tempo girando il regolatore
in senso antiorario
2. Collegamento elettrico non eseguito
correttamente
Verificare i collegamenti elettrici
