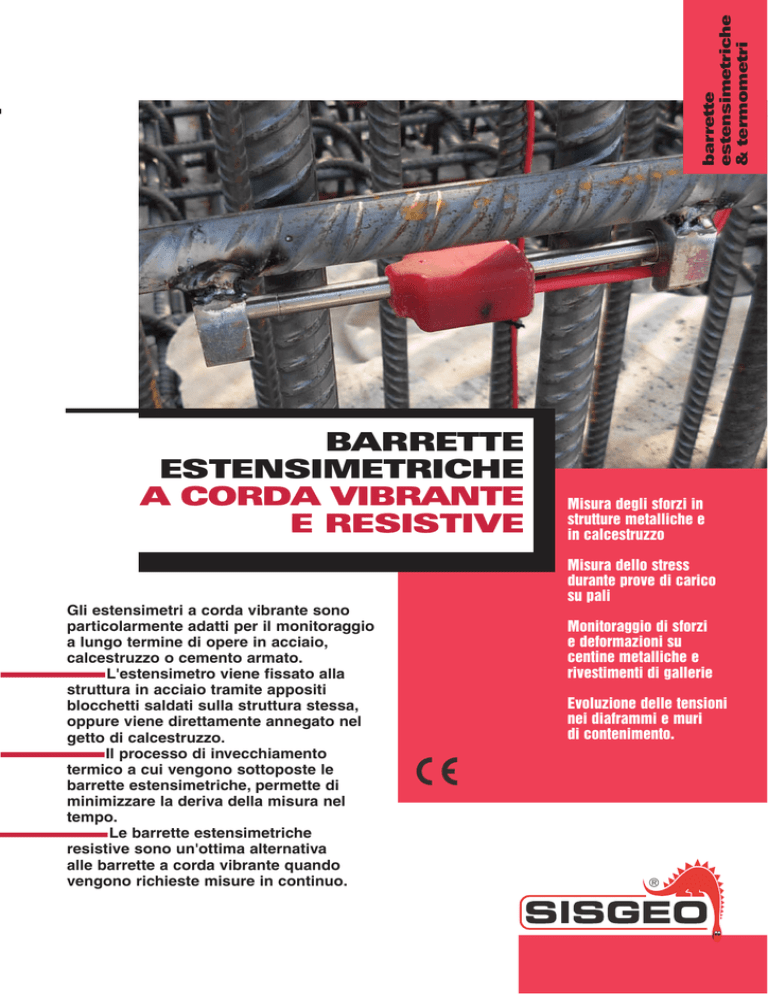

barrette
estensimetriche
& termometri
BARRETTE
ESTENSIMETRICHE
A CORDA VIBRANTE
E RESISTIVE
Misura degli sforzi in
strutture metalliche e
in calcestruzzo
Misura dello stress
durante prove di carico
su pali
Gli estensimetri a corda vibrante sono
particolarmente adatti per il monitoraggio
a lungo termine di opere in acciaio,
calcestruzzo o cemento armato.
L'estensimetro viene fissato alla
struttura in acciaio tramite appositi
blocchetti saldati sulla struttura stessa,
oppure viene direttamente annegato nel
getto di calcestruzzo.
Il processo di invecchiamento
termico a cui vengono sottoposte le
barrette estensimetriche, permette di
minimizzare la deriva della misura nel
tempo.
Le barrette estensimetriche
resistive sono un'ottima alternativa
alle barrette a corda vibrante quando
vengono richieste misure in continuo.
Monitoraggio di sforzi
e deformazioni su
centine metalliche e
rivestimenti di gallerie
Evoluzione delle tensioni
nei diaframmi e muri
di contenimento.
barrette
estensimetriche
& termometri
BARRETTE
ESTENSIMETRICHE
A CORDA VIBRANTE
ACCESSORI E RICAMBI
0VK4200VN00
Barretta “No-stress” a corda vibrante,
montata all’interno di una scatola stagna da
annegare nel calcestruzzo.
0VK42VC3D00
Blocchetto di montaggio 3-D (orientamento
X-Y-Z) per barrette da annegare in cls.
0VK400JIG00
Dima di montaggio per i blocchetti da
saldare su strutture in metallo
0VK400MB200
Coppia di blocchetti per barrette
saldabili (ricambio)
0VK4200VN00 - barretta “no-stress”
Estensimetri da cls in configurazione 3-D
CARATTERISTICHE TECNICHE
Modello
Descrizione
Metodo di installazione
Lunghezza
Campo di misura (nominale)
Sensibilità
Precisione totale
Stabilità
Frequenza tipica
Resistenza
Coeff. di espansione termica
Temperatura d’esercizio
0VK4000VS00
0VK4200VC00
0VK4000SM00
Barretta a corda
vibrante per metallo
corredata di coppia di
di blocchetti da saldare
Barretta da annegare
nel calcestruzzo con
dischetti incorporati
alle estremità
Barrette estensimetrica
a campo esteso
per applicazioni
in shotcrete
saldatura
150 mm
3.000 με
1.0 με
<2.0% FS
0.1% FS/anno
800 Hz
150 ohm
12 ppm / °C
-20°C a + 80°C
annegata nel cls
165 mm
3.000 με
1.0 με
<2.0% FS
0.1% FS/anno
800 Hz
150 ohm
12 ppm / °C
-20°C a + 80°C
saldatrice a punti
200 mm
10.000 με
0.1 με
<2.0% FS
0.1% FS/anno
1600 Hz
150 ohm
12 ppm / °C
-20°C a + 80°C
Il segnale in uscita degli estensimetri a corda vibrante è un segnale in frequenza ed è quindi
insensibile al cambio di resistenza provocato nei cavi strumentali da resistenza di contatto o
dispersioni a terra. Il segnale può quindi essere trasmesso fino ad una distanza di 1.000 metri,
arrivando invariato.
Poiché grandi variazioni di temperatura non sono insolite (in particolare durante la maturazione del
calcestruzzo), si consiglia di misurare sempre la temperatura insieme alle misure di deformazione. In
questo modo è possibile applicare una correzione termica e verificare la grandezza delle deformazioni
causate dai delta di temperatura. Nella bobina dell’estensimetro, come in tutti gli strumenti a corda
vibrante, è presente un termistore NTC che permette la rilevazione della temperatura.
Barrette installate su gabbia metallica
compatibilità elettromagnetica secondo EN 61326-1 e EN 61326 direttive-A1 per l'emissione e immunità EMC
CARATTERISTICHE FISICHE
42 mm
15 mm
30 mm
0VK4200VC00
22 mm
165 mm
30 mm
φ 12 mm
150 mm
φ 20 mm
0VK4000VS00
165 mm
42 mm
6 mm
25 mm
barrette
estensimetriche
& termometri
MINI-ESTENSIMETRI E
BARRE STRUMENTATE
MINI ESTENSIMETRI SPOT WELDABLE
(CODICE PRODOTTO 0VK4100VS0)
I mini estensimetri a corda vibrante sono stati progettati principalmente per monitorare lo stress superficiale di strutture in metallo.
Lo strumento consiste essenzialmente in un sensore a corda vibrante montato tra due placchette; le placchette vengono saldate
alla struttura metallica con una saldatrice a punti. La misura viene effettuata grazie ad una bobina montata su un supporto plastico,
collegata via cavo alla cenralina di misura. All’interno del supporto della bobina viene inserito anche un termistore per il rilievo della
temperatura, utile per la depurazione degli effetti termici dei dati raccolti. L’estensimetro viene pre-tensionato in laboratorio a circa
metà scala; in fase d’ordine è possibile indicare il pretensionamento richiesto.
CARATTERISTICHE TECNICHE
Campo di misura
Sensibilità
Precisione totale
Stabilità
Frequenza tipica
Principio di funzionamento della corda vibrante:
un filo di acciaio è tensionato tra 2 estremità fisse poste sul supporto
da monitorare. Le deformazioni del supporto modificheranno la
tensione del filo d’acciaio. La frequenza di risonanza del filo è
funzione della tensione dello stesso. Eccitando il filo dall’esterno con
un input elettrico, una bobina elettromagnetica interna misura la
frequenza di risonanza e, di conseguenza, la sua tensione, ottenendo
la misura di deformazione del supporto.
±1.500 με (nominale)
1.0 με
< 2% FS
0.1% FS/anno
da 600 a 2500 Hz
Pretensionamento
2.000 με
Resistenza
150 Ohm
Coeff. di espansione termica
12.0 ppm / °C
Temperatura d’esercizio
-20°C a +80°C
Dimensioni estensimetro
68.0 x 13.0 mm, altezza 6.2 mm
Dimensioni guscio bobina
74.0 x 22.0 mm, altezza 17.0 mm
Accessori per mini-estensimetri spot weldable
0VK410PSW00
Saldatrice a punti portatile per mini
estensimetri a corda vibrante
compatibilità elettromagnetica secondo EN 61326-1 e EN 61326 direttive-A1 per
l'emissione e immunità EMC
BARRE STRUMENTATE
Campo di misura
Sensibilità
Precisione totale
Stabilità
Gauge factor nominale
(CODICE PRODOTTO 0VKBAR00000)
±1.500 με (nominale)
1.0 με
< 2.0% FS
0.1% FS/anno
3.38 x 10-4 με/f2
Frequenza tipica
1.900 ± 200 Hz
Resistenza
152 a 158 Ohm
Temperatura d’esercizio
-20°C a +70°C
Lunghezza
400 mm
Codice prodotto
0VKBAR01800
Rebar corda vibrante, diam. est. 18 mm
0VKBAR02200
Rebar corda vibrante, diam. est. 22 mm
0VKBAR02600
Rebar corda vibrante, diam. est. 26 mm
0VKBAR03000
Rebar corda vibrante, diam. est. 30 mm
compatibilità elettromagnetica secondo EN 61326-1 e EN 61326 direttive-A1 per
l'emissione e immunità EMC
Le barre strumentate sono consigliate per installazioni in
strutture in cemento armato quali pile di ponti, centine,
fondazioni, muri di sostegno, ecc. Il sensore a corda
vibrante è montato in laboratorio su una barra di metallo
che viene poi saldata accuratamente all’armatura prima
del getto. All’interno del sensore viene installato anche
un termistore per la lettura della temperatura al fine di
depurare dagli effetti termici i dati raccolti.
barrette
estensimetriche
& termometri
www.gfstudio.com
BARRETTE
ESTENSIMETRICHE
RESISTIVE
DESCRIZIONE
Le barrette estensimetriche resistive sono
costituite da un’asta in acciaio a sezione quadra
che, in mezzeria, viene sensibilizzata con quattro
estensimetri collegati a ponte di Wheatstone, così
che 2 risultino con l’asse orientato per misurare le
deformazioni e due risultino di compensazione.
Usando più estensimetri per la sensibilizzazione, si
ottiene una compensazione della misura nel caso
di flessioni dovute a carichi eccentrici.
CARATTERISTICHE TECNICHE
Modello
Carico nominale
Campo di misura
Sensibilità
Precisione totale
Deriva termica
Segnale in uscita
Temperatura d’esercizio
Lunghezza
Sezione
Materiale
0L3400VS000
1.000 Kg
0L3400VSC00
1.000 Kg
±1.500 με (nominale)
±0.0013 mV/V/με
±0.0067 mV/με
< 1% FS
<0.05% FS
±2 mV/ V
±10 mV
-20°C a +70°C
400 mm
8 x 8 mm
acciaio
0L3400AS000
1.000 Kg
0.0053 mA/με
4-20 mA
compatibilità elettromagnetica secondo EN 61326-1 e EN 61326 direttive-A1 per l'emissione e immunità EMC
CAVI E RICAMBI
Coppia di blocchetti da saldare per estensimetri L3400.
Cavo di segnale a 6 conduttori (24 AWG) con doppia
guaina in PE e PVC.
0WE102KEO00
Cavo di segnale a 2 conduttori (20 AWG), con elemento
indeformabile in kevlar e doppia guaina PE e PVC.
I cavi sono montati sul trasduttore durante le fasi di produzione. L’estremità
libera del cavo può essere cablata in campo in una scatola di derivazione,
in un pannello di centralizzazione o in una unità di acquisizione dati
ADK100.
VK40_IT - REV. 08 - 02/11
0L3400MB200
0WE10600000
Metropolitana di Lisbona - Praça do Comércio
www.sisgeo.com
SISGEO s.r.l. Via F. Serpero 4/F1 20060 Masate (MI) Italy Tel +39 02 95764130 Fax +39 02 95762011
[email protected]
Ci riserviamo il diritto di modificare i nostri prodotti e le specifiche senza preavviso
