RISPARMIO DI ENERGIA ELETTRICA
Switch-mode
Rectifiers
INGOMBRO RIDOTTO (FACILI DA POSIZIONARE)
SISTEMA SVILUPPATO SU MODULI DI POTENZA
COLLEGAMENTO PARALLELO DI PIU’ TORRI CON UN UNICO COMANDO
TEMPI DI RISPOSTA VELOCI
ALTA STABILITA’ ALLE VARIAZIONI DI CARICO
COMUNICAZIONE SERIALE RS485 INCLUSA
POWER FACTOR ELEVATO (> 0.9)
ALTO RENDIMENTO (> 89%)
RIPPLE DI CORRENTE MOLTO BASSO
PARAMETRI DI USCITA STABILI
Q300
Q100
NEMA12
Q300
Q500
Q500
IP32
Q500
IP65
IP42
IP21
IP31

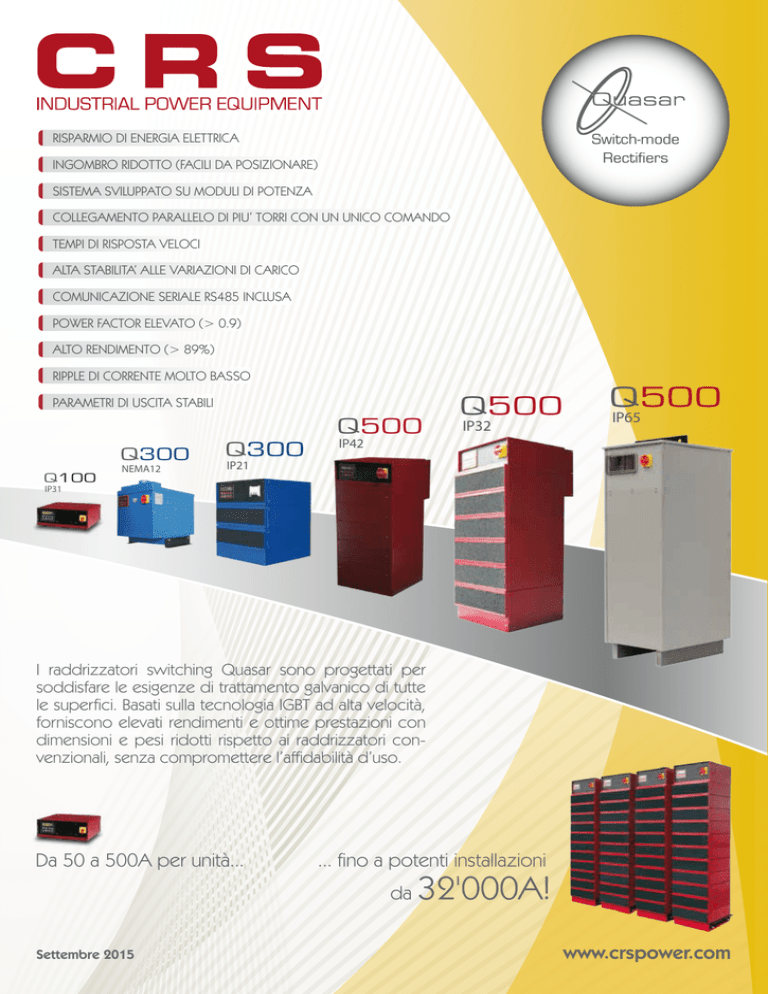

I raddrizzatori switching Quasar sono progettati per
soddisfare le esigenze di trattamento galvanico di tutte
le superfici. Basati sulla tecnologia IGBT ad alta velocità,
forniscono elevati rendimenti e ottime prestazioni con
dimensioni e pesi ridotti rispetto ai raddrizzatori convenzionali, senza compromettere l’affidabilità d’uso.
Da 50 a 500A per unità...
... fino a potenti installazioni
da
Settembre 2015
32'000A!
www.crspower.com
Commercial booklet | Settembre 2015
100
300
Switch-mode
Rectifiers
• Raffreddamento ad aria - IP31
• Raffreddamento ad acqua - IP43
• 1 modulo di potenza anche con
inversione di polarità
• Disponibile in tutte le versioni:
DC - solo diretta / DCR - diretta e inversa
PP - pulsata diretta / PPR - pulsata diretta e inversa
• Modelli: 50A / 100-150A / 200-250A / 300A / 400A / 500A
• A richiesta è fornito con suoneria e pulsante per
applicazioni di cataforesi
429
424
mm
Base
mm
Configurazione:
Altezza:
01
154
Peso - raff. ad aria:
25
25
Peso - raff. ad acqua:
mm
kg
kg
• Raffreddamento ad aria - IP21
300
Switch-mode
Rectifiers
• Fino a 3 moduli di potenza anche con
inversione di polarità
• Disponibile in tutte le versioni:
DC - solo diretta
DCR - diretta e inversa
PP - pulsata diretta
PPR - pulsata diretta e inversa
• Modelli: Config 01-1 fino a 550A DC / 250A DCR
Config 02-2 fino a 1100A DC / 550A DCR
Config 03-3 fino a 1700A DC / 1100A DCR
• Disponibile con IP52 (NEMA 12)
429
424
mm
Base
mm
Configurazione:
Altezza:
01-1
02-2
03-3
369 mm 501 mm 633 mm
Peso - raff. ad aria:
45
Peso - raff. ad acqua:
kg 69
-
kg 89
-
kg
-
SWITCH-MODE RECTIFIERS
• Raffreddamento ad aria - IP32
• Raffreddamento ad acqua - IP42
• Fino a 9 moduli di potenza anche con
inversione di polarità
500
300
Switch-mode
• Disponibile in tutte le versioni:
DC - solo diretta
DCR - diretta e inversa
PP - pulsata diretta
PPR - pulsata diretta e inversa
Rectifiers
• Fino a 8000A in una sola torre. Possibilità di
collegare più torri in parallelo con un unico comando,
anche remoto
• Disponibile con IP65 (raffreddamento ad acqua)
429
424
mm
Base
mm
Configurazione:
Altezza:
05
897 mm
06
1029 mm
07
1161 mm
08
1293 mm
09
1425 mm
10
1557 mm
11
1689 mm
Peso - raff. ad aria
143
160
163
184
183
208
203
232
223
256
243
280
267
306
Peso - raff. ad acqua:
kg
kg
kg
kg
kg
kg
kg
kg
kg
kg
kg
kg
kg
kg
Funzionamento ad impulsi
PP
PPR
Oxidation
T
T
TC
IC
TON
0
TOFF
Time
Current density
(A/dm2)
Current density
(A/dm2)
IP
0
Time
IA
Reduction
TA
• Disponibile su tutti i modelli Q100/Q300/Q500
• Risparmio di energia fino al 50%
• 30% in meno del tempo di anodizzazione per
alcune ossidazioni
• Aumento della temperatura della soluzione di
anodizzazione grazie alla minor tensione di
ossidazione richiesta
• Ridotto strato di barriera
• Gli impulsi aiutano ad evitare pezzi con
bruciature
• Alcuni raddrizzatori possono essere usati sia
per anodizzare che per colorare, grazie a
differenti forme d’onda programmabili in base
alle applicazioni di processo
Per maggiori informazioni, visita il nostro sito web: www.crspower.com
Commercial booklet | Settembre 2015
SWITCH-MODE RECTIFIERS
Optional per i raddrizzatori
ADATTATORI DI
COMUNICAZIONE
COMANDO A
DISTANZA (REM)
DISPLAY A 4 LINEE
• Adattatori di
comunicazione per reti
Profibus-DP, DeviceNet,
Profinet, EthernetIP,
Modbus/TCP
INTERFACCIA
ANALOGICA (ANL)
• L’interfaccia analogica
fornisce 6 input digitali
e 6 output, 2 input
analogici e 2 output
• REM è un comando a
distanza che comunica
con il raddrizzatore
INTERFACCIA INPUT/OUTPUT
CON CONNESSIONI A VITE • Mostra simultaneamente 4 linee, anzichè una
• Mostra immediatamente i messaggi
• Più facile da leggere
• Remotabile fino a 4 metri
• Parametri disponibili:
- Valori misurati di corrente e tensione
- Set point dei valori e messaggi
- Tempo di rampa / Tempo di fase
AH parziali / Limite di AH parziali
• Sostituisce le scatole di
- AH totali / Limite di AH totali
derivazione
- Contatore totale degli AH (Gran Totale)
• Facile da installare
FLUSSOSTATO E ELETTROVALVOLA
CTRD02
• Raccomandata per processi
con controllo in tensione
• Retroazione veloce e
Elettrovalvola
Flussostato
RECTIFIER SIMULATOR
• Opzione per i raddrizzatori raffreddati ad acqua
utile a segnalare un basso flusso di acqua
• Caratteristiche:
- flussostato regolabile per garantire la portata
minima richiesta
• Benefici:
- assicurare la portata d'acqua minima
- l’elettrovalcola può essere utilizzata per
interrompere la circolazione di acqua quando il
raddrizzatore è in stand -by, impedendo così la
formazione di condensa
Via Monte Bianco, 40
23807 Merate (LC)
• Utilizzato per testare il comportamento di un raddrizzatore
senza bisogno di una macchina
reale, usando il pannello
operatore, l’interfaccia analogica o qualsiasi altro protocollo
di comunicazione disponibile
(Modbus, ASCII, Profibus-DP,
DeviceNet, Profinet, EthernetIP,
Modbus/TCP)
Tel: +39 (039) 928 5507 int. 2737
Fax: +39 (039) 598 3566
PAOLO CARLOTTO | Assistenza Vendite
Cell: +39 (338) 154 6927
E-mail: [email protected]
