Esercitazione CAD CAM CNC
5AM 2011

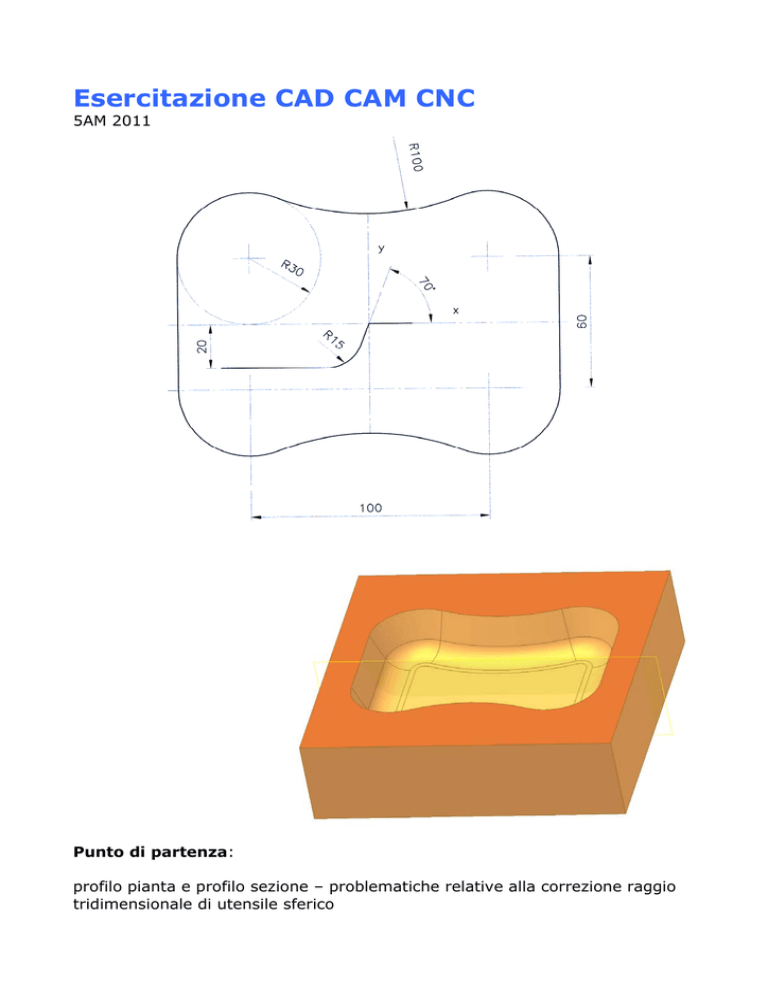

Punto di partenza:
profilo pianta e profilo sezione – problematiche relative alla correzione raggio
tridimensionale di utensile sferico
Software:
CAD 2D Autodesk – Autocad
CAD 3D Autodesk – Inventor
CNC Selca –
S3045 (macchina utensile e simulatore)
e S4000 (simulatore PROG4000)
CAM Tecno Soft – TS26 e TS35
Macchina utensile: fresatrice CB Ferrari A13
Esercitazioni:
CNC SELCA
Superficie dato profilo
pianta e profilo sezione
Programma compilato formato ISO
CAD Autocad
Formato DWG e DXF
CAM Tecno Soft
Contornitura 3D MILLSZ
Svuotatura 3D EMPTSZ
Programma compilato – post processor
Importare profilo DXF
Prova
in macchina utensile
Svuotatura: compilato da CAM
Contornitura: con software SELCA
WILLY2
[versione non compilata]
$2X-166.877I166.377Y-74.4486J74.8484K45Q30
G13X80Y0J90
O8
G20X50Y30I30
M6T8
G21I-100
S2000F1000M3
G20X-50Y30I30
G49I7Q7
G13X-80Y0J270
Z9R
G20X-50Y-30I30
X50Y0R
G21I-100
G736X50Y0I2.5K2J0D0=2
G20X50Y-30I30
G42K2
G13X80Y0J90
G40X50Y0K2
[
[
G737
G42
G13X0Y0J180
G13X0Y0J250
G21I-15
G13X0Y-20J180
G40
[
G738
Z17R
X300Y0R
M6T0
M30
WILLY1
$2X-166.877I166.377Y-74.4486J74.8484K45Q30
[
O8
G737
M6T8
G42
S2000F1000M3
G13X0Y0J180
G49I7
G13X0Y0J250
Z9R
G21I-15
X50Y0R
G13X0Y-20J180
G736X50Y0I2.5K2J1D0=1
G40
G42K2
[
G13X80Y0J90
G738
G20X50Y30I30
Z17R
G21I-100
X300Y0R
G20X-50Y30I30
M6T0
G13X-80Y0J270
M30
G20X-50Y-30I30
G21I-100
G20X50Y-30I30
G13X80Y0J90
G40X50Y0K2
[
Esecuzione
in macchina
utensile
09 giugno e 11
giugno 2011 ultimo
giorno di scuola
…. anche per l’ing……
Svuotatura completa con utensile sferico
classe 5Ameccatronica 2010/2011
09/06/2011
5AM
WILLY100
$2X-166.877I166.377Y-74.4486J74.8484K45Q30
O1
M6T1
S2000F2000M3
G49I8
Z10R
X50Y0R
G736X50Y0I0.5K2D0=1D8=1
G42K2
G13X80Y0J90
G20X50Y30I30
G21I-100
G20X-50Y30I30
G13X-80Y0J270
G20X-50Y-30I30
G21I-100
G20X50Y-30I30
G13X80Y0J90
G40X50Y0K2
[
[
G737
G42
G13X0Y0J180
G13X0Y0J250
G21I-15
G13X0Y-20J180
G40
[
G738
Z10R
X300Y0R
M6T0
M30
