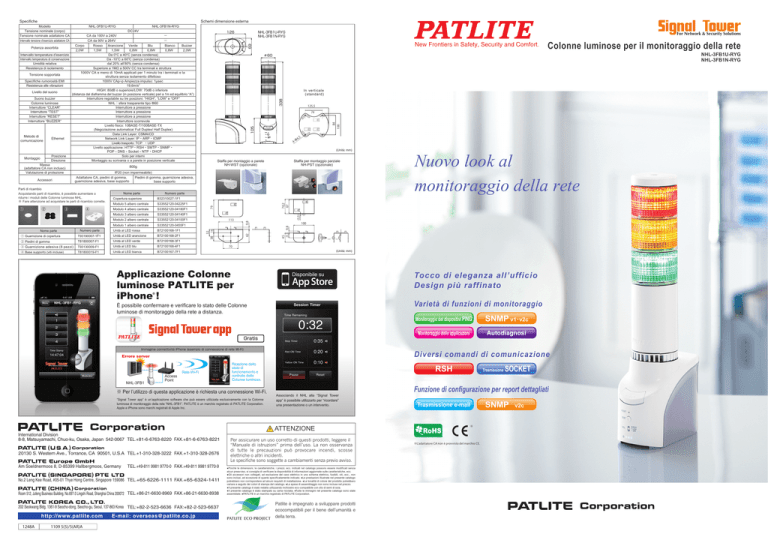

Nuovo look al monitoraggio della rete

Specifiche
Schemi dimensione esterna
NHL-3FB1N-RYG
DC24V
CA da 100V a 240V
−
CA da 90V a 264V
−
Corpo
Rosso Arancione
Verde
Blu
Bianco
Buzzer
Potenza assorbita
2,0W
1,5W
1,5W
0,8W
0,8W
0,8W
2,0W
Intervallo temperatura d’esercizio
Da 0oC a 40oC (senza condensa)
Intervallo temperatura di conservazione
Da -10oC a 60oC (senza condensa)
Umidità relativa
dal 20% all’80% (senza condensa)
Resistenza di isolamento
Superiore a 1MΩ a 500V CC tra terminali e struttura
1000V CA e meno di 10mA applicati per 1 minuto tra i terminali e la
Tensione sopportata
struttura senza isolamento difettoso
Specifiche rumorosità EMI
1000V CAp~p Ampiezza impulso: 1μsec
Resistenza alle vibrazioni
19,6m/s2
HIGH: 80dB o superiore/LOW: 70dB o inferiore
Livello del suono
(distanza dal diaframma del buzzer (in posizione verticale) pari a 1m ed equilibrio “A”)
Suono buzzer
Interruttore regolabile su tre posizioni: “HIGH”, “LOW” e “OFF”
NHL：sfera trasparente tipo Φ60
Colonne luminose
Interruttore “CLEAR”
Interruttore a pressione
Interruttore a pressione
Interruttore “TEST”
Interruttore a pressione
Interruttore “RESET”
Interruttore “BUZZER”
Interruttore scorrevole
Livello fisico: 10BASE-T/100BASE-TX
(Negoziazione automatica/ Full Duplex/ Half Duplex)
Data Link Layer: CSMA/CD
Metodo di
Ethernet
Network Link Layer: IP・ARP・ICMP
comunicazione
Livello trasporto: TCP ・UDP
Livello applicazione: HTTP・RSH・SMTP・SNMP・
POP・DNS・Socket・NTP・DHCP
Posizione
Solo per interni
Montaggio
Direzione
Montaggio su scrivania o a parete in posizione verticale
Massa
800g
(adattatore CA non incluso)
Valutazione di protezione
IP20 (non impermeabile)
Adattatore CA, piedini di gomma,
Piedini di gomma, guarnizione adesiva,
Accessori
guarnizione adesiva, base supporto
base supporto
69
338
105
,5
Φ4
4-
(Unità: mm)
Staffa per montaggio a parete
NH-WST (opzionale)
Staffa per montaggio parziale
NH-PST (opzionale)
Nuovo look al
monitoraggio della rete
S33552120-04180F1
Modulo 3 albero centrale
S33552120-04140F1
Modulo 2 albero centrale
S33552120-04100F1
Modulo 1 albero centrale
S33552120-0455F1
Unità al LED rossa
B72100168-1F1
① Guarnizione di copertura
T93190007-1F1
Unità al LED arancione
B72100168-2F1
② Piedini di gomma
T81800007-F1
Unità al LED verde
B72100168-3F1
③ Guarnizione adesiva (8 pezzi)
T93130009-F1
Unità al LED blu
B72100168-4F1
④ Base supporto (viti incluse)
T81800019-F1
Unità al LED bianca
B72100167-7F1
(5,5)
S33552120-04225F1
Modulo 4 albero centrale
113
9,8
Modulo 5 albero centrale
70,2
67
B32310027-1F1
100
9,8
Numero parte
125,5
45
23,3
Nome parte
④
NHL-3FB1U-RYG
NHL-3FB1N-RYG
Numero parte
Copertura superiore
Colonne luminose per il monitoraggio della rete
74
79
③
②
New Frontiers in Safety, Security and Comfort.
In verticale
(standard)
32
16
①
Nome parte
For Network & Security Solutions
∅60
38
Parti di ricambio
Acquistando parti di ricambio, è possibile aumentare o
ridurre i moduli delle Colonne luminose NHL.
※ Fare attenzione ad acquistare le parti di ricambio corrette.
NHL-3FB1U-RYG
NHL-3FB1N-RYG
126
84
100
NHL-3FB1U-RYG
62
Modello
Tensione nominale (corpo)
Tensione nominale adattatore CA
Intervallo tensione d’esercizio adattatore CA
70
(Unità: mm)
Applicazione Colonne
luminose PATLITE per
iPhone !
Disponibile su
Tocco di eleganza all’ufficio
Design più raffinato
Varietà di funzioni di monitoraggio
È possibile confermare e verificare lo stato delle Colonne
luminose di monitoraggio della rete a distanza.
Monitoraggio dei dispositivi PING
SNMP v1・v2c
Monitoraggio delle applicazioni
Autodiagnosi
Gratis
Immagine connettività iPhone (esempio di connessione di rete Wi-Fi)
Diversi comandi di comunicazione
Errore server
NHL-3FB1
Access
Point
Rete Wi-Fi
Ricezione dello
stato di
funzionamento e
controllo delle
Colonne luminose.
※ Per l’utilizzo di questa applicazione è richiesta una connessione Wi-Fi.
“Signal Tower app” è un’applicazione software che può essere utilizzata esclusivamente con la Colonne
luminosa di monitoraggio della rete “NHL-3FB1”. PATLITE è un marchio registrato di PATLITE Corporation.
Apple e iPhone sono marchi registrati di Apple Inc.
RSH
Associando il NHL alla “Signal Tower
app” è possibile utilizzarlo per “ricordare”
una presentazione o un intervento.
ATTENZIONE
International Division
8-8, Matsuyamachi, Chuo-ku, Osaka, Japan 542-0067 TEL.+81-6-6763-8220 FAX.+81-6-6763-8221
20130 S. Western Ave., Torrance, CA 90501, U.S.A TEL.+1-310-328-3222 FAX.+1-310-328-2676
Am Soeldnermoos 8, D-85399 Hallbergmoos, Germany
TEL.+49-811 9981 9770-0 FAX.+49-811 9981 9770-9
No.2 Leng Kee Road, #05-01 Thye Hong Centre, Singapore 159086 TEL.+65-6226-1111 FAX.+65-6324-1411
Room 512, Jufeng Business Building, No.697-3 Lingshi Road, Shanghai China 200072 TEL.+86-21-6630-8969 FAX.+86-21-6630-8938
202 Seokwang Bldg. 1361-9 Seocho-dong, Seocho-gu, Seoul, 137-863 Korea TEL:+82-2-523-6636 FAX:+82-2-523-6637
http://www.patlite.com
1248A
1109 5(5)/5(AR)A
E-mail: [email protected]
Per assicurare un uso corretto di questi prodotti, leggere il
“Manuale di istruzioni” prima dell’uso. La non osservanza
di tutte le precauzioni può provocare incendi, scosse
elettriche o altri incidenti.
Le specifiche sono soggette a cambiamenti senza previo avviso.
●Poiché le dimensioni, le caratteristiche, i prezzi, ecc. indicati nel catalogo possono essere modificati senza
alcun preavviso, si consiglia di verificare la disponibilità di informazioni aggiornate sulle caratteristiche, ecc.
●Gli accessori non collegati, ad esclusione del cavo elettrico in uno schema elettrico, fusibili, viti, ecc., non
sono inclusi, ad eccezione di quanto specificatamente indicato. ●Le prestazioni illustrate nel presente catalogo
potrebbero non corrispondere ad alcuni requisiti di installazione. ●Le tonalità di colore del prodotto potrebbero
variare a seguito dei colori di stampa del catalogo. ●Le spese di assemblaggio non sono incluse nel prezzo.
●Il presente catalogo è stato redatto utilizzando inchiostro eco-compatibile con olio di semi di soia.
●Il presente catalogo è stato stampato su carta riciclata. ●Tutte le immagini nel presente catalogo sono state
assemblate. ●PATLITE è un marchio registrato di PATLITE Corporation.
Patlite è impegnato a sviluppare prodotti
ecocompatibili per il bene dell’umanità e
della terra.
Trasmissione
SOCKET
Funzione di configurazione per report dettagliati
Trasmissione e-mail
※
※L adattatore CA non è provvisto del marchio CE.
SNMP
v2c
Il nuovo look per il
monitoraggio della rete
For Network & Security Solutions
Facile da integrare per una vasta gamma di applicazioni
Disponibili in 2 modelli
NHL-3FB1U-RYG (adattatore incluso)
SNMP v1・v2c
Monitoraggio dei dispositivi PING
L’adattatore CA è incluso nella confezione.
Monitoraggio delle apparecchiature di
rete a costo ridotto
Monitora la presenza dei dispositivi sulla rete
Colonne luminose per il
monitoraggio della rete
Ogni colonna luminosa NH avvia l’interazione PING fino a 24
dispositivi di rete. In caso di mancata ricezione di una risposta
PING, viene riprodotta la segnalazione luminosa/acustica per
avvertire l’amministratore.
NHL-3FB1U-RYG / NHL-3FB1N-RYG
Tocco di eleganza all’ufficio
Design più rifinito
Dei 24 nodi, è possibile impostarne
quattro (dal 21° al 24°) per definire
parametri di monitoraggio più dettagliati.
NHL-3FB1N-RYG (adattatore non incluso)
In un semplice design color avorio, si adatta in modo armonioso agli interni
o alle altre apparecchiature. Le linee semplici si armonizzano perfettamente
allo spazio circostante e, in qualità di strumento informativo, la sua elegante
presenza si distingue anche quando le spie sono spente.
In caso di errore, molte periferiche di rete (UPS, stampanti, router,
switch, ecc.) generano messaggi SNMP TRAP. In base a tali
messaggi, le colonne luminose NH sono in grado di attivare una
segnalazione luminosa/acustica per avvertire l’amministratore.
L’adattatore CA non è incluso nella confezione.
È necessario acquistarlo separatamente.
・Sono in grado di distinguere i variable
bindings.
・È possibile registrare 16 gruppi (4 nodi
per gruppo).
Uscita CC secondaria
Tensione: 24V CC +/- 5%
Corrente: 0,75A o superiore
Diametro esterno connettore presa: 5,5mm
Diametro interno connettore presa: 2,1mm
Facile configurazione
da un browser Web
La configurazione dettagliata
del corpo è accessibile
tramite un browser Web al
rispettivo indirizzo IP. Anche
il firmware può essere
aggiornato in remoto.
Monitoraggio delle applicazioni
Colonne luminose φ60 ㎜
Le colonne consentono di monitorare importanti applicazioni in
background e di segnalare all’amministratore eventuali errori.
Schermata di configurazione Web
Luminescenza al LED con due differenti
schemi di lampeggiamento
La visibilità è migliorata grazie a un efficace ed esclusivo specchio a riflessione
diffusa, sfere con taglio a lente e un’unità al LED ad alta intensità per
visualizzare le informazioni ad alta priorità. Usando uno schema luminescente
abbondante, è possibile inviare la segnalazione in corrispondenza dell’evento.
Offrono moltissimi comandi di comunicazione
RSH
＜Acceso＞
Utili in vari ambienti
Staffa per montaggio a parete
(opzionale)
Staffa per montaggio parziale
(opzionale)
SOCKET
Compatibilità comando PHN
Sono facilmente controllabili tramite i comandi
RSH, ovvero un protocollo flessibile.
Il software di gestione integrato della rete e le
informazioni sugli eventi, inclusi vari strumenti
di monitoraggio, si trasformano in un sistema
di attivazione che induce l’accensione e il
lampeggiamento delle spie e l’attivazione del
buzzer in sincronia con l’illuminazione delle
Colonne luminose.
Possono essere utilizzate in vari ambienti grazie alle differenti staffe di montaggio.
In verticale
(standard)
Trasmissione
Sono controllabili mediante comandi a 2 byte.
※ Compatibili con NHE-3FB, NHC-3FB, NHM-3FB e PHN-3FBE1.
※ Alcune funzioni sono limitate.
Occorrenza evento:
comando (modulo luminoso, buzzer acustico)
Codice esempio PHN：0x57,0x17
Nuova compatibilità comando PNS
Utile per il posizionamento
su una superficie piatta.
Sono inoltre incluse le viti per
il fissaggio sotto la parte
inferiore del corpo.
Il corpo può essere fissato
alla superficie di una parete.
Il prodotto può essere
montato con la parte
anteriore rivolta verso destra
o sinistra.
Mediante il comando PNS è possibile controllare
tutte le informazioni dello schema.
A seconda dello spessore,
due differenti viti di fissaggio
ne consentono il montaggio
su una superficie di grandi o
piccole dimensioni.
※ Il comando PNS viene fornito in esclusiva da PATLITE.
Occorrenza evento: comando (modulo luminoso, buzzer acustico)
Utilizzo facilitato tramite gli
interruttori
Vista anteriore
L’interruttore sulla parte anteriore consente di eseguire
facilmente varie operazioni.
① Interruttore Clear: consente di interrompere il
lampeggiamento, l’illuminazione e il
buzzer delle colonne luminose e
ripristinarne il normale funzionamento.
② Interruttore Reset: consente di riavviare le colonne luminose,
se necessario.
③ Interruttore Test: premendo questo pulsante, è possibile
verificare l’illuminazione e il buzzer delle
Colonne luminose.
il volume del buzzer ha due livelli
④ Interruttore di
regolazione del volume: impostati e una posizione “OFF”.
la condizione di funzionamento è
⑤ Spia di stato:
indicata tramite una spia LED blu.
Occorrenza evento: comando (modulo luminoso, buzzer acustico)
Codice esempio RSH：rsh 192.168.10.1 -l root alert 111001
Vista posteriore
Codice esempio PNS：0x58,0x58,0x53,0x00,0x00,0x06,0x01,
0x01,0x01,0x00,0x00,0x01
＜Spento＞
Funzione diagnostica / report integrata
①
②
Trasmissione e-mail
③
ail
E-m
④
Autodiagnosi
Possibilità di inviare e-mail contenente
massimo otto eventi (selezionabili)
È possibile specificare il nome dell’oggetto e il testo
corrispondente a un evento differente. L’autenticazione
e-mail completa viene eseguita in modo sicuro.
⑤
Uscita audio buzzer
Quattro suoni del buzzer
È possibile impostare quattro differenti suoni del buzzer in base alla priorità
desiderata della funzione di monitoraggio.
(Intermittente lente) (Intermittente veloce) (Successivo veloce) (Continuo)
SNMP
v2c
Trasmissione SNMP TRAP
Possibilità di trasmettere da massimo otto posizioni.
L’interruttore Test sulla parte
anteriore del corpo consente di
verificare in modo semplice il
funzionamento delle Colonne
luminose e del buzzer senza
eseguire il controllo tramite la rete.
