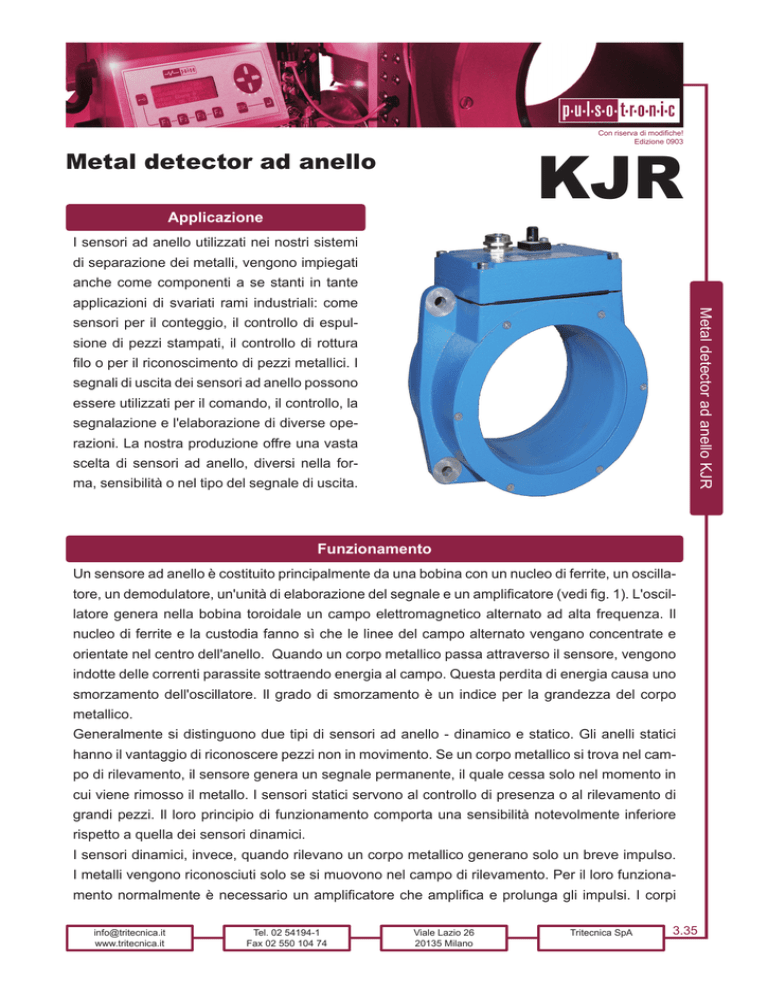

Metal detector ad anello

Con riserva di modifiche!
Edizione 0903
KJR
Metal detector ad anello
Applicazione
I sensori ad anello utilizzati nei nostri sistemi
di separazione dei metalli, vengono impiegati
anche come componenti a se stanti in tante
Metal detector ad anello KJR
applicazioni di svariati rami industriali: come
sensori per il conteggio, il controllo di espulsione di pezzi stampati, il controllo di rottura
filo o per il riconoscimento di pezzi metallici. I
segnali di uscita dei sensori ad anello possono
essere utilizzati per il comando, il controllo, la
segnalazione e l'elaborazione di diverse operazioni. La nostra produzione offre una vasta
scelta di sensori ad anello, diversi nella forma, sensibilità o nel tipo del segnale di uscita.
Funzionamento
Un sensore ad anello è costituito principalmente da una bobina con un nucleo di ferrite, un oscillatore, un demodulatore, un'unità di elaborazione del segnale e un amplificatore (vedi fig. 1). L'oscillatore genera nella bobina toroidale un campo elettromagnetico alternato ad alta frequenza. Il
nucleo di ferrite e la custodia fanno sì che le linee del campo alternato vengano concentrate e
orientate nel centro dell'anello. Quando un corpo metallico passa attraverso il sensore, vengono
indotte delle correnti parassite sottraendo energia al campo. Questa perdita di energia causa uno
smorzamento dell'oscillatore. Il grado di smorzamento è un indice per la grandezza del corpo
metallico.
Generalmente si distinguono due tipi di sensori ad anello - dinamico e statico. Gli anelli statici
hanno il vantaggio di riconoscere pezzi non in movimento. Se un corpo metallico si trova nel campo di rilevamento, il sensore genera un segnale permanente, il quale cessa solo nel momento in
cui viene rimosso il metallo. I sensori statici servono al controllo di presenza o al rilevamento di
grandi pezzi. Il loro principio di funzionamento comporta una sensibilità notevolmente inferiore
rispetto a quella dei sensori dinamici.
I sensori dinamici, invece, quando rilevano un corpo metallico generano solo un breve impulso.
I metalli vengono riconosciuti solo se si muovono nel campo di rilevamento. Per il loro funzionamento normalmente è necessario un amplificatore che amplifica e prolunga gli impulsi. I corpi
[email protected]
www.tritecnica.it
Tel. 02 54194-1
Fax 02 550 104 74
Viale Lazio 26
20135 Milano
Tritecnica SpA
3.35
Funzionamento
metallici di grandi dimensioni possono provocare più impulsi. I metalli in caduta libera generano
normalmente solo un impulso.
I sensori con uscita analogica generano un segnale permanente, simile a quello dei sensori statici. Si tratta però di un segnale di tensione analogico, il quale dipende dalla grandezza del metallo
e dalla sua posizione entro il campo di rilevamento del sensore. Solo quando il corpo metallico
Metal detector ad anello KJR
non è più nel campo di rilevamento, la tensione di uscita ritorna al minimo.
Fig. 1: Principio di funzionamento dei sensori induttivi ad anello
Accessori
Caratteristiche
Per il funzionamento dei sensori si consiglia
•
Compatto e robusto
l'impiego di un'unità di controllo. Le nostre
•
Messa in servizio e uso facili
unità possono essere alimentate con 24 V DC
•
Vasta gamma di prodotti
o tensione di rete e consentono la regolazione
•
Soluzioni personalizzate
della durata dell'impulso. Inoltre sono dotate
•
Consegna e assistenza con massima ve-
di uscite relè per elevate correnti di commu-
locità e competenza
tazione e stadi di transistor. Le unità di controllo possono anche servire all'alimentazione
dei sensori.
3.36
Tritecnica SpA
Viale Lazio 26
20135 Milano
Tel. 02 54194-1
Fax 02 550 104 74
[email protected]
www.tritecnica.it
Sensori induttivi ad anello - dimensioni Ø 12 mm
Metal detector ad anello KJR
KJR-D12KN-DPS
Tipo
KJR-D12KN-DPS
Dati elettrici
Commutazione
statica - PNP
Tensione di esercizio
(NA)
10 - 30 VDC
Corrente a vuoto
10 mA
Carico max.
400 mA
Corrente residua
<10µA
Frequ. comm. max.
800 Hz
Indicatore di stato
LED
Condizioni di impiego
Sensibilità
sfera Fe 2,5 mm
Campo di temperatura
-25°C ... 70°C
Grado di protezione
IP54
Materiale della custodia
alluminio; PUR
Tipo di collegamento
cavo da 2 m; 3 x 0,34 mm²
Informazioni per
l'ordinazione
Cod. ordinazione
[email protected]
www.tritecnica.it
08317020400
Tel. 02 54194-1
Fax 02 550 104 74
Viale Lazio 26
20135 Milano
Tritecnica SpA
3.37
Sensori induttivi ad anello - dimensioni Ø 20 mm
26
Ø4,5 (2x)
18
58
0
Ø2
Metal detector ad anello KJR
24
0
10
73
,5
KJR-D20AN-DNIA-VE
Tipo
KJR-D20KN-xxx
KJR-D20AN-DNIA-VE
KJR-D20KN-DPS
KJR-D20KN-ANU
dinamica - NPN
(antivalente)
statica - PNP
(NA)
analogica
[0 ... 10V]
20 - 30 VDC
10 - 30 VDC
18 - 30 VDC
Corrente a vuoto
25 mA
10 mA
5 mA
Carico max.
50 mA
200 mA
Corrente residua
<50µA
<10µA
-
Frequ. comm. max.
100 Hz
1000 Hz
50 Hz
Dati elettrici
Commutazione
Tensione di esercizio
Indicatore di stato
LED
Errore di linearità
-
≤ ±5%
Condizioni di impiego
Sensibilità
sfera Fe
0,5 mm (regolabile)
Campo di temperatura
Tipo di collegamento
barretta FE
5,0 - 6,0 mm
-25°C ... 70°C
Grado di protezione
Materiale della custodia
sfera Fe
6,0 mm
IP54
alluminio
ABS
connettore M12; 4 poli o
presa maschio Euchner
cavo da 2 m; 3 x 0,34 mm²
Informazioni per
l'ordinazione
Cod. ordinazione
3.38
Tritecnica SpA
08317020259
Viale Lazio 26
20135 Milano
08317020500
Tel. 02 54194-1
Fax 02 550 104 74
08317142000
[email protected]
www.tritecnica.it
Sensori induttivi ad anello - dimensioni Ø 35 mm e Ø 43mm
35
3
Ø4
24
,5
KJR-D35AN-DNIA-VE
Tipo
KJR-D43KN-xxx
KJR-D35AN-DNIA-VE
KJR-D43KN-DPS
KJR-D43KN-ANU
dinamica - NPN
(antivalente)
statica - PNP
(NA)
analogica
[0 ... 10V]
20 - 30 VDC
10 - 30 VDC
18 - 30 VDC
Corrente a vuoto
25 mA
10 mA
1 mA
Carico max.
50 mA
200 mA
5 mA
Corrente residua
<50µA
<10µA
<1µA
Frequ. comm. max.
100 Hz
500 Hz
50 Hz
Dati elettrici
Commutazione
Tensione di esercizio
Indicatore di stato
Metal detector ad anello KJR
0
10
73
LED
Condizioni di impiego
Sensibilità
sfera Fe
0,5 mm (regolabile)
Campo di temperatura
Tipo di collegamento
barretta FE
1,0 - 20 mm
-25°C ... 70°C
Grado di protezione
Materiale della custodia
sfera Fe
9,0 mm
IP54
alluminio
ABS
connettore M12; 4 poli o
presa maschio Euchner
cavo da 2 m; 3 x 0,34 mm²
Informazioni per
l'ordinazione
Cod. ordinazione
[email protected]
www.tritecnica.it
08317130059
Tel. 02 54194-1
Fax 02 550 104 74
08317050500
08317144300
Viale Lazio 26
20135 Milano
Tritecnica SpA
3.39
Metal detector ad anello KJR
Sensori induttivi ad anello - dimensioni Ø 50 mm
KJR-D50FAN-DNIA-VE
KJR-D50AN-DxA-Vx
Tipo
KJR-D50AN-DNIA-Vx
KJR-D50ANDNA-Vx
KJR-D50ANDPA-Vx
KJR-D50ANDNIA-Vx
KJR-D50FANDNIA-VE
statica - NPN
(antivalente)
statica - PNP
(antivalente)
dinamica - NPN
(antivalente)
dinamica - NPN
(antivalente)
Dati elettrici
Commutazione
Tensione di esercizio
10 - 30 VDC
20 - 30 VDC
Corrente a vuoto
15 mA
25 mA
Carico max.
200 mA
50 mA
Corrente residua
<10µA
<50µA
Frequ. comm. max.
500 Hz
100 Hz
Indicatore di stato
LED
Condizioni di impiego
Sensibilità
(regolabile)
sfera Fe
3,0 mm
Campo di temperatura
sfera Fe
0,6 mm
-25°C ... 70°C
Grado di protezione
IP54
Materiale della custodia
Tipo di collegamento
sfera Fe
1,0 mm
alluminio
connettore M12; 4 poli o presa maschio Euchner
presa maschio
Euchner
Informazioni per
l'ordinazione
Nr. ord. (M12)
Nr. ord. (Euchner)
3.40
Tritecnica SpA
su richiesta
su richiesta
08317010765
-
08317050259
08317050659
08317010759
08317010259
Viale Lazio 26
20135 Milano
Tel. 02 54194-1
Fax 02 550 104 74
[email protected]
www.tritecnica.it
Sensori induttivi ad anello - dimensioni Ø 70 mm
Metal detector ad anello KJR
KJR-D70AN-DNIA-VE
Tipo
KJR-D70AN-DNIA-VE
Dati elettrici
Commutazione
dinamica - NPN
Tensione di esercizio
(antivalente)
20 - 30 VDC
Corrente a vuoto
25 mA
Carico max.
50 mA
Corrente residua
<50µA
Frequ. comm. max.
100 Hz
Indicatore di stato
LED
Condizioni di impiego
Sensibilità
sfera Fe 1,0 mm (regolabile)
Campo di temperatura
-25°C ... 70°C
Grado di protezione
IP54
Materiale della custodia
Tipo di collegamento
alluminio
connettore M12; 4 poli o presa maschio Euchner
Informazioni per
l'ordinazione
Cod. ordinazione
[email protected]
www.tritecnica.it
08317110059
Tel. 02 54194-1
Fax 02 550 104 74
Viale Lazio 26
20135 Milano
Tritecnica SpA
3.41
Metal detector ad anello KJR
Sensori induttivi ad anello - dimensioni Ø 100 mm
KJR-D100AN-DxA-Vx
Tipo
KJR-D100FAN-DxA-VE
KJR-D100FANDNA-VE
KJR-D100FANDPA-VE
KJR-D100ANDNA-Vx
KJR-D100ANDPA-Vx
statica - NPN
(antivalente)
statica - PNP
(antivalente)
statica - NPN
(antivalente)
statica - PNP
(antivalente)
Dati elettrici
Commutazione
Tensione di esercizio
18 - 30 VDC
10 - 30 VDC
15 mA
10 mA
Corrente a vuoto
Carico max.
200 mA
Corrente residua
<10µA
Frequ. comm. max.
500 Hz
Indicatore di stato
LED
Condizioni di impiego
Sensibilità
(regolabile)
sfera Fe
8,0 mm
Campo di temperatura
sfera Fe
6,0 mm
-10°C ... 60°C
Grado di protezione
IP54
Materiale della custodia
Tipo di collegamento
alluminio
connettore M12; 4 poli o presa maschio Euchner
Informazioni per
l'ordinazione
Nr. ord. (M12)
Nr. ord. (Euchner)
3.42
Tritecnica SpA
su richiesta
su richiesta
su richiesta
su richiesta
08317080059
08317080559
08317080159
08317080659
Viale Lazio 26
20135 Milano
Tel. 02 54194-1
Fax 02 550 104 74
[email protected]
www.tritecnica.it
Sensori induttivi ad anello - dimensioni Ø 100 mm (continua)
Metal detector ad anello KJR
KJR-D100AN-DNIA-Vx
Tipo
KJR-D100AN-DNIA-Vx
Dati elettrici
Commutazione
dinamica - NPN
Tensione di esercizio
(antivalente)
20 - 30 VDC
Corrente a vuoto
25 mA
Carico max.
50 mA
Corrente residua
<50µA
Frequ. comm. max.
100 Hz
Indicatore di stato
LED
Condizioni di impiego
Sensibilità
sfera Fe 1,3 mm (regolabile)
Campo di temperatura
-25°C ... 70°C
Grado di protezione
IP54
Materiale della custodia
Tipo di collegamento
alluminio
connettore M12; 4 poli o presa maschio Euchner
Informazioni per
l'ordinazione
Nr. ord. (M12)
08317000165
Nr. ord. (Euchner)
08317000159
[email protected]
www.tritecnica.it
Tel. 02 54194-1
Fax 02 550 104 74
Viale Lazio 26
20135 Milano
Tritecnica SpA
3.43
Metal detector ad anello KJR
Sensori induttivi ad anello - dimensioni Ø 200 mm
KJR-D200AN-xxx
Tipo
KJR-D200ANDNA-VE
KJR-D200ANDPA-Vx
KJR-D200ANDNIA-VE
statica - NPN
(antivalente)
statica - PNP
(antivalente)
dinamica - NPN
(anitvalente)
Dati elettrici
Commutazione
Tensione di esercizio
10 - 30 VDC
20 - 30 VDC
Corrente a vuoto
10 mA
25 mA
Carico max.
200 mA
50 mA
Corrente residua
<10µA
<50µA
Frequ. comm. max.
300 Hz
100 Hz
Indicatore di stato
LED
Condizioni di impiego
Sensibilità
sfera Fe - 15 mm
Campo di temperatura
-10°C ... 60°C
Grado di protezione
-25°C ... 70°C
IP54
Materiale della custodia
Tipo di collegamento
sfera Fe - 3,0 mm
alluminio
connettore M12; 4 poli o presa maschio Euchner
Informazioni per
l'ordinazione
Nr. ord. (M12)
3.44
su richiesta
08317160665
-
Nr. ord. (Euchner)
08317060159
08317060659
08317030159
Tritecnica SpA
Viale Lazio 26
20135 Milano
Tel. 02 54194-1
Fax 02 550 104 74
[email protected]
www.tritecnica.it
Sensori induttivi ad anello - dimensioni Ø 300 mm
Tipo
KJR-D300ANDNA-VE
KJR-D300ANDPA-Vx
KJR-D300ANDNIA-VE
statica - NPN
(antivalente)
statica - PNP
(antivalente)
dinamica - NPN
(anitvalente)
Metal detector ad anello KJR
KJR-D300AN-xxx
Dati elettrici
Commutazione
Tensione di esercizio
10 - 30 VDC
20 - 30 VDC
Corrente a vuoto
10 mA
25 mA
Carico max.
200 mA
50 mA
Corrente residua
<10µA
<50µA
Frequ. comm. max.
300 Hz
100 Hz
Indicatore di stato
LED
Condizioni di impiego
Sensibilità
sfera Fe - 30 mm
Campo di temperatura
sfera Fe - 4,0 mm
-10°C ... 60°C
Grado di protezione
-25°C ... 70°C
IP54
Materiale della custodia
alluminio
Tipo di collegamento
connettore M12; 4 poli o presa maschio Euchner
Informazioni per
l'ordinazione
Nr. ord. (M12)
Nr. ord. (Euchner)
[email protected]
www.tritecnica.it
-
08317070665
-
08317070159
08317070659
08317040159
Viale Lazio 26
20135 Milano
Tritecnica SpA
Tel. 02 54194-1
Fax 02 550 104 74
3.45
Metal detector ad anello KJR
Sensori induttivi a parallelepipedo - dimensioni 130 mm e 290 mm
KJR-Q130AN-xxx-xx
Tipo
KJR-Q290AN-DNIA-VE
KJR-Q130ANDNA-VE
KJR-Q130ANDPA-VE
KJR-Q130ANDNIA-VE
KJR-Q290ANDNIA-VE
statica - NPN
(antivalente)
statica - PNP
(antivalente)
dinamica - NPN
(antivalente)
dinamica - NPN
(antivalente)
Dati elettrici
Commutazione
Tensione di esercizio
Corrente a vuoto
10 - 30 VDC
20 - 30 VDC
10 mA
25 mA
Carico max.
50 mA
Corrente residua
<10µA
<500µA
Frequ. comm. max.
300 Hz
100 Hz
Indicatore di stato
LED
Condizioni di impiego
Sensibilità
(regolabile)
Campo di temperatura
sfera Fe
12 mm
sfera Fe
5,0 mm
-10°C ... 60°C
-25°C ... 70°C
Grado di protezione
IP54
Materiale della custodia
Tipo di collegamento
sfera Fe
12 mm
alluminio
connettore M12; 4 poli o presa maschio Euchner
Informazioni per
l'ordinazione
Cod. ordinazione
3.46
Tritecnica SpA
08317090159
Viale Lazio 26
20135 Milano
08417090659
08317090359
Tel. 02 54194-1
Fax 02 550 104 74
08317090259
[email protected]
www.tritecnica.it
Note
Se non specificato diversamente, tutti i sensori Pulsotronic soddisfano i seguenti punti:
•
uscite di commutazione protette da cortocircuito
•
uscita di commutazione protetta da sovraccarico
•
protezione contro inversione di polarità di tutti i connettori
•
conformità EMC secondo EN 60947-5-2; 200
Denominazione
Numero articolo
Unità di controllo
230 VAC; 24 VDC
08349005011
115 VAC: 24 VDC
08349005013
Cavi di collegamento
Cavo da 2 m per collegamento con M12
44505125310
Cavo da 5 m per collegamento con M12
44505125312
Cavo da 2 m per collegamento con M12
44505123910
Cavo da 5 m per collegamento con M12
44505123912
Cavo da 2 m per collegamento con Euchner
44505120200
Cavo da 5 m per collegamento con Euchner
44505120202
[email protected]
www.tritecnica.it
Tel. 02 54194-1
Fax 02 550 104 74
Viale Lazio 26
20135 Milano
Tritecnica SpA
Metal detector ad anello KJR
Accessori
3.47
Metal detector ad anello KJR
Note
3.48
Tritecnica SpA
Viale Lazio 26
20135 Milano
Tel. 02 54194-1
Fax 02 550 104 74
[email protected]
www.tritecnica.it
Con riserva di modifiche!
Edizione 0902
RG
Metal detector ad anello
M-Pulse / Digital+
Applicazione
Questo metal detector viene impiegato nei
nostri separatori di metallo e in molti settori
industriali. In applicazioni dove normalmente
Metal detector ad anello RG
i sensori ad anello con tecnologia analogica
hanno raggiunto i loro limiti, i metal detector
della serie RG hanno ancora grandi riserve.
Soprattutto la sensibilità estremamente alta e
la possibilità di sopprimere effetti di prodotto
con la centralina adatta consentono soluzioni
ottimali per la protezione del macchinario, il
controllo dei processi e il monitoraggio.
prodotto o metallo. Queste informazioni
Comandi
A seconda della centralina il comando si
effettua tramite una tastiera a membrana o un
display LC, attraverso i quali possono essere
supplementari permettono di reagire ancora
più sensibilmente ai residui di metallo.
Ovviamente i sensori non necessitano di
calibrazione e manutenzione.
visualizzati e se necessario modificati tutti i
parametri. Naturalmente è possibile anche
regolare la sensibilità del metal detector. Per
maggiori dettagli consultare i documenti sulle
centraline "M-Pulse" e "Digital+".
Installazione
Il campo di rilevamento del sensore si trova
in parte anche sopra e sotto il varco del metal
detector. Corpi metallici di grandi dimensioni
vengono riconosciuti già in questi campi.
Per garantire il funzionamento del sensore
Funzionamento
In confronto ai sensori per metalli classici,
questo metal detector si basa su un sistema
a tre bobine! Ciò consente di analizzare
con precisione i segnali e a dedurne la
provenienza. In questo modo è possibile p.
es. distinguere i segnali secondo vibrazione,
questi campi devono essere mantenuti liberi
dal metallo. Queste cosiddette zone libere da
metallo sono suddivise in due tipi:
•
zone libere da metallo per pezzi in
movimento
•
zone libere da metallo per pezzi non in
movimento
Le dimensioni di queste zone sono specificate
nelle schede dati.
[email protected]
www.tritecnica.it
Tel. 02 54194-1
Fax 02 550 104 74
Viale Lazio 26
20135 Milano
Tritecnica SpA
3.49
Tipo
RG 25
RG 35
RG 50
RG 70
RG 100
Dati meccanici
Altezza ingombro
95 mm
Metal detector ad anello RG
Diametro interno - D
25 mm
35 mm
120 mm
50 mm
70 mm
Zone libere da metallo per
pezzi non in movimento
1 x diametro interno
Zone libere da metallo
per pezzi in movimento
1,5 x diametro interno
102 mm
Condizioni di impiego
Temperatura di stoccaggio
-10 ... 60°C
Temperatura di esercizio
0 ... 60°C
Grado di protezione
IP54
alimentazione tramite centralina; cavo da 3 m per la centralina
Collegamento
Sensibilità1
Materiale del campione
FE
VA
FE
VA
FE
VA
FE
VA
FE
VA
M-Pulse
0,15
0,4
0,2
0,5
0,3
0,7
0,5
1,0
0,7
1,2
Digital+
0,2
0,5
0,3
0,6
0,35
0,9
0,6
1,1
0,8
1,3
Codice di ordinazione:
Centralina
Tipo di sensore
M-Pulse / Digital+
RG 25 ... RG 100
(p. es.: Digital+ RG 70)
Ø7
(4
x
)
68
60
120
ØD
120
(8)
166
44
44
96
(disegno per RG 100
su richiesta)
La sensibilità effettiva dipende da diversi fattori e può diminuire in presenza di condizioni ambientali sfavorevoli o vibrazioni. La
sensibilità può essere influenzata anche dalla conduttività del materiale da controllare. Per ricevere informazioni precise contattare i
nostri servizi di assistenza o distribuzione. Su richiesta effettuiamo le opportune analisi di prodotto.
1
3.50
Tritecnica SpA
Viale Lazio 26
20135 Milano
Tel. 02 54194-1
Fax 02 550 104 74
[email protected]
www.tritecnica.it
Con riserva di modifiche!
Edizione 1101
KS
Metal detector ad anello
M-Pulse / Digital+
Applicazione
Questo metal detector universale è stato concepito per l'impiego in condizioni di spazio
molto ristrette.
Metal detector ad anello KS
Una particolarità è che non sono necessarie
zone libere da metallo prima e dopo il sensore. È possibile anche un collegamento con tubazioni dove le estremità del sensore fungono
in questo caso da flange.
Sono disponibili anche combinazioni per altre applicazioni, p. es. attrezzato con una tramoggia, il sensore può essere utilizzato per il
controllo della rottura del nucleo nell'industria
della plastica. Ovviamente costruiamo su misura anche tutti i i supporti necessari.
Funzionamento
Caratteristiche
Quando un corpo metallico cade attraverso il
•
Struttura compatta
sensore, la centralina rileva ed elabora il se-
•
Sensibilità ai materiali metallici ferrosi e
gnale. La centralina è in grado di riconoscere
non ferrosi a partire da 0,3 mm
i più piccoli corpi metallici e di compensare i
•
Non necessita alcuna calibrazione
segnali di disturbo in modo affidabile. Quan-
•
Diverse grandezze e forme disponibili
do un corpo metallico viene riconosciuto, può
•
Grado di protezione IP65
essere segnalato da un trasmettitore acustico
•
Centralina remota ad elevate prestazioni
con compensazione dell'effetto di prodotto
oppure ottico. La centralina si trova in una custodia separata, collegata al sensore con un
•
Collegamento Ethernet
cavo da 3 m. Questo consente di posizionare
ergonomicamente la centralina per comandare facilmente il sensore anche se montato in
condizioni di spazio sfavorevoli.
[email protected]
www.tritecnica.it
Tel. 02 54194-1
Fax 02 550 104 74
Viale Lazio 26
20135 Milano
Tritecnica SpA
3.51
Tipo
KS 100
Dati meccanici
Altezza ingombro
210 mm (più il telaio di fissaggio)
Passaggio
90 mm
Tramoggia
300 x 400 mm
Materiale tramoggia
PVC
Metal detector ad anello KS
Peso
~ 10 kg
Condizioni di impiego
Temperatura di
stoccaggio
-10 ... 60°C
Temperatura di
esercizio
0 ... 60°C
Grado di protezione
Collegamento
Altezza di caduta max.
del materiale sfuso
IP65
alimentazione tramite centralina; cavo da 3m per la centralina
0 ... 600 mm (dal bordo superiore del dispositivo)
Sensibilità1
Materiale del campione
FE
acciaio inossidabile
M-Pulse
0,5 mm
1,0 mm
Digital+
0,5 mm
1,2 mm
Codice di ordinazione:
Centralina
Tipo separatore
M-Pulse / Digital+
KS 100
(p. es.: Digital+ KS 100)
Su richiesta, esecuzioni con tramoggia e varco di passaggio in altre dimensioni!
La sensibilità effettiva dipende da diversi fattori e può diminuire in presenza di condizioni ambientali sfavorevoli o vibrazioni. La sensibilità può essere influenzata anche dalla conduttività del materiale da controllare. Per ricevere informazioni precise contattare i nostri
servizi di assistenza o distribuzione. Su richiesta effettuiamo le opportune analisi di prodotto.
1
3.52
Tritecnica SpA
Viale Lazio 26
20135 Milano
Tel. 02 54194-1
Fax 02 550 104 74
[email protected]
www.tritecnica.it
Esempio applicativo
Metal detector ad anello KS
Digital+ KS 100 per il controllo di rottura nucleo sul nastro trasportatore a valle di una macchina
ad iniezione. (foto con metal detector a monte)
[email protected]
www.tritecnica.it
Tel. 02 54194-1
Fax 02 550 104 74
Viale Lazio 26
20135 Milano
Tritecnica SpA
3.53
210
90
Dimensioni
Metal detector ad anello KS
200
200
260
300
Ø90
Imbuto (plastica)
400
Scato di raccordo
Superficie di fissaggio
(adattabile su richiesta
del cliente)
Sensore
(acciaio inox)
3.54
Tritecnica SpA
Viale Lazio 26
20135 Milano
Tel. 02 54194-1
Fax 02 550 104 74
[email protected]
www.tritecnica.it
Unità di controllo per sensori ad anello(1x)
Con riserva di modifiche!
Edizione 0902
Applicazione
Questa unità di controllo può essere collegata a tutti i metal detector ad anello della serie
Unità di controllo per sensori ad anello
KJR. Il dispositivo non serve solo all'elaborazione dei segnali del sensore ad anello ma
provvede anche all'alimentazione elettrica.
L'unità è predisposta per il montaggio su una
barra DIN da 35 mm.
Inoltre può essere usata con tutti i sensori
commutabili e tensione di esercizio a 24 V!
Funzionamento
Comandi
Se un sensore collegato genera un segnale,
La durata di un impulso di commutazione vie-
l'unità di controllo lo rileva e lo prolunga per il
ne impostata tramite un potenziometro. Per
tempo prestabilito. Se entro questo interval-
impostare il tempo con precisione sono dispo-
lo si genera un altro impulso, l'unità prolunga
nibili due campi di regolazione da selezionare
di nuovo il segnale per il tempo prestabilito
con la manopola codificata. Tramite questa
(re-trigger). Il segnale viene poi emesso attra-
manopola è possibile anche determinare se il
verso un relè o un'uscita transistor. Lo stato
relè deve essere attivato o meno o se il sen-
di commutazione attuale è inoltre segnalato
sore collegato ha una commutazione NPN o
da un LED. L'alimentazione avviene con ten-
PNP. Per i sensori antivalenti non è necessa-
sione di rete o 24 V DC. Tutte le uscite sono
ria l'impostazione NPN o PNP.
protette da cortocircuito e sovraccarico. Tutti
gli ingressi di tensione sono protetti contro l'inversione di polarità.
[email protected]
www.tritecnica.it
Tel. 02 54194-1
Fax 02 550 104 74
Viale Lazio 26
20135 Milano
Tritecnica SpA
3.55
Tipo
Unità per sensori ad anello
230 VAC / 24 VDC
Unità per sensori ad anello
115 VAC / 24 VDC
Dati meccanici
Dimensioni
lungh. x largh. x alt.: 90 x 53 x 58 mm
Peso
290 g
Unità di controllo per sensori ad anello
Fissaggio
barra DIN da 35 mm
Dati elettrici
Dati elettrici
Tensione di alimentazione
Alimentazione sensore
Uscita transistor
230 V; 50/60 Hz o 24 VDC
115 V; 50/60 Hz o 24 VDC
24 VDC; max. 80 mA (prot. sovracc. e cortocircuito)
1 x NPN; 1 x PNP; 25 mA; open collector (prot. sovracc. e cortocircuito)
Uscita relè
1 comm. pot. zero; max 250 VAC, 5 A
Durata comm. x impulso
0,01 ... 0,6 / 0,1 ... 60 s (regolabile)
Condizioni di impiego
Temperatura di stoccaggio
-10°C ... 60°C
Temperatura di esercizio
-10°C ... 50°C
Grado di protezione
IP20
Informazioni per
l'ordinazione
3.56
Cod. ordinazione
08349005011
08349005013
Cavo per sensore
2m
5m
con connettore M12
44505125310
44505125312
con connettore Euchner
44505120200
44505120202
Tritecnica SpA
Viale Lazio 26
20135 Milano
Tel. 02 54194-1
Fax 02 550 104 74
[email protected]
www.tritecnica.it
