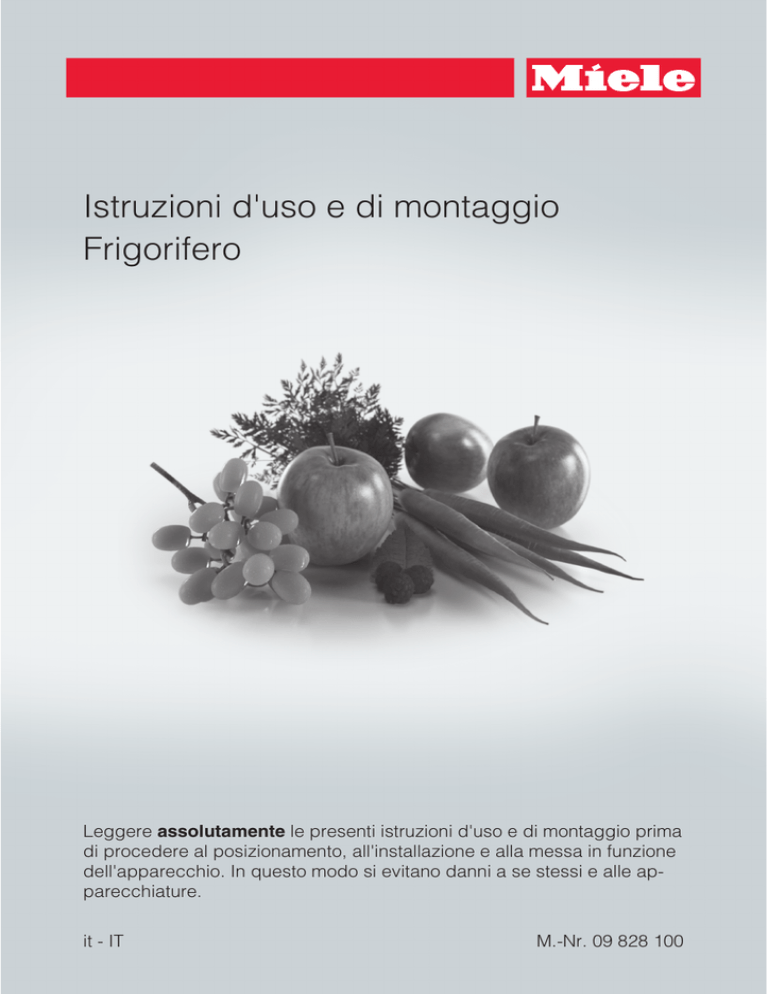

Istruzioni d'uso e di montaggio
Frigorifero
Leggere assolutamente le presenti istruzioni d'uso e di montaggio prima
di procedere al posizionamento, all'installazione e alla messa in funzione
dell'apparecchio. In questo modo si evitano danni a se stessi e alle apparecchiature.
it - IT
M.-Nr. 09 828 100
Indice
Descrizione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Il Vostro contributo alla tutela dell’ambiente . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Smaltimento rifiuti apparecchiature elettriche ed elettroniche (RAEE) . . . . . . . . . . 5
Indicazioni per la sicurezza e avvertenze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Come risparmiare energia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Accensione e spegnimento dell'apparecchio . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Prima messa in funzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
In caso di inattività prolungata. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
La giusta temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
. . . nel vano frigorifero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
. . . nello scomparto freezer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Display temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Impostare la temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Utilizzare la funzione Superraffreddamento . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Uso corretto del vano frigorifero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Aree di raffreddamento differenti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Alimenti sostanzialmente non adatti alla conservazione in frigorifero . . . . . . . . . . 22
Da considerare al momento dell'acquisto degli alimenti. . . . . . . . . . . . . . . . . . . . 22
Corretta conservazione degli alimenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Frutta e verdura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Alimenti non confezionati di origine animale e vegetale . . . . . . . . . . . . . . . . . 23
Alimenti ricchi di proteine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Carne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Disposizione degli alimenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Spostare i ripiani . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Ripiano diviso in due parti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Spostare il balconcino/ la mensola per bottiglie . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Congelare e conservare (a seconda del modello) . . . . . . . . . . . . . . . . . . . . . . 25
Cosa succede quando si congelano alimenti freschi? . . . . . . . . . . . . . . . . . . . . . 25
Introdurre alimenti surgelati . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Congelare alimenti freschi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Prima di congelare gli alimenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Confezionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Prima di conservare gli alimenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Disposizione interna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
2
Indice
Scongelare gli alimenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Preparare cubetti di ghiaccio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Raffreddamento rapido di bevande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Sbrinamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Vano frigorifero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Scomparto freezer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Pulizia e manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Vano interno, accessori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Aerazione e fuoriuscita dell'aria. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Guarnizione dello sportello . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Guasti, cosa fare . . ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Possibili cause di rumori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Assistenza tecnica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Servizio Clienti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Informazioni per istituti di controllo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Allacciamento elettrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Istruzioni di montaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Disposizione Side-by-Side. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Luogo di posizionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Classe climatica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Aerazione del locale di installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Prima di incassare l’apparecchio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Misure d'incasso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Registrare la cerniera dello sportello. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Modificare l'incernieratura dello sportello. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Sportello dell'apparecchio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Sportello scomparto freezer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Installazione e incasso dell'apparecchio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Peso dello sportello del mobile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Inserire l'apparecchio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Registrare l'apparecchio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Fissare l'apparecchio nella nicchia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Montare l’anta del mobile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Indirizzi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
3
Descrizione
a Tasto On/Off
c Display temperatura
b Tasto per impostare la temperatura
d Tasto di Superraffreddamento e spia
a Scomparto freezer *
e Scomparto per burro e formaggio
b Ripiano
f Balconcino
c Canaletta di raccolta e foro di scarico per l'acqua di sbrinamento
g Luce interna
h Ripiano per bottiglie
d Contenitore per frutta e verdura*
* a seconda del modello
4
Il Vostro contributo alla tutela dell’ambiente
Smaltimento dell’imballaggio
L’imballaggio ha lo scopo di proteggere la merce da eventuali danni che potrebbero verificarsi durante le operazioni di trasporto. I materiali utilizzati per
l’imballaggio sono riciclabili, per cui selezionati secondo criteri di rispetto
dell’ambiente e di facilità di smaltimento finalizzata alla reintegrazione nei cicli
produttivi. Tale meccanismo permette
da un lato di ridurre il volume degli
scarti, mentre dall’altro rende possibile
un utilizzo più razionale delle risorse
non rinnovabili.
Smaltimento rifiuti
apparecchiature elettriche ed
elettroniche (RAEE)
ai sensi del Decr. Legisl. 25 luglio
2005, n. 151 in attuazione delle Direttive 2002/95/CE, 2002/96/CE e
2003/108/CE sullo smaltimento dei rifiuti di apparecchiature elettriche ed
elettroniche.
Il simbolo del cassonetto barrato indica
che il prodotto alla fine della propria
vita utile deve essere raccolto separatamente dagli altri rifiuti.
L’utente dovrà conferire l’apparecchiatura
giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed
elettrotecnici oppure riconsegnarla al rivenditore al momento dell’acquisto di una
nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.
L’adeguata raccolta differenziata per
l’avvio successivo dell’apparecchiatura
dismessa al riciclaggio, al trattamento e
allo smaltimento ambientalmente com-
patibile contribuisce a evitare possibili
effetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di
cui è composta l’apparecchiatura.
Per la gestione del recupero e dello
smaltimento degli elettrodomestici,
Miele Italia aderisce al consorzio
Ecodom (Consorzio Italiano Recupero e
Riciclaggio Elettrodomestici).
Non danneggiare i tubi di frigoriferi e
congelatori che contengono gas e refrigeranti affinché possano essere recuperati correttamente. Un trattamento
non appropriato comporta la diffusione
nell’ambiente di sostanze dannose.
Lo smaltimento abusivo del prodotto da
parte dell’utente comporta
l’applicazione di sanzioni amministrative previste dalla legislazione vigente.
Il trattamento non appropriato e lo
smaltimento non corretto dei rifiuti contenenti gas ozonolesivi (clorofluorocarburi e idrofluorocarburi) comportano la
diffusione nell’ambiente di sostanze
dannose per la salute e per l’intero ecosistema.
Accertarsi che fino al momento dello
smaltimento l’apparecchiatura sia tenuta lontana dai bambini (v. “Istruzioni per
la sicurezza e avvertenze”).
5
Indicazioni per la sicurezza e avvertenze
Questo frigorifero è conforme alle vigenti norme in materia di sicurezza. L'uso improprio può provocare danni a persone e/o
cose.
Leggere attentamente le presenti istruzioni d'uso e di montaggio
prima di mettere in funzione l'apparecchio. Contiene informazioni
importanti su incasso, sicurezza, uso e manutenzione. Osservandole si evitano pericoli per le persone e danni materiali.
Miele non risponde dei danni causati dall'inosservanza delle presenti istruzioni per la sicurezza e avvertenze.
Conservare le presenti istruzioni d'uso e di montaggio e consegnarle anche a eventuali altri utenti.
Uso previsto
~ Il frigorifero è predisposto per l'impiego domestico.
Questo frigorifero non è destinato all'impiego in ambienti esterni.
~ Utilizzare questo apparecchio esclusivamente in ambiente domestico per raffreddare e conservare alimenti freschi, conservare surgelati, congelare alimenti freschi e preparare ghiaccio.
Non sono consentiti usi diversi.
6
Indicazioni per la sicurezza e avvertenze
~ Questo apparecchio non è indicato per stoccare e raffreddare
medicinali, plasma, preparati di laboratorio, sostanze e prodotti simili indicati nella direttiva sui dispositivi medici. Un uso improprio dell'apparecchio può danneggiare la merce introdotta o causarne il deterioramento. Inoltre non è adatto al funzionamento in ambienti a rischio di esplosione.
Miele non risponde per danni causati da un uso diverso da quello
previsto o per impostazioni sbagliate dell'elettrodomestico.
~ Le persone che per le loro capacità fisiche, sensoriali o psichiche
o per la loro inesperienza o non conoscenza non siano in grado di
utilizzare in sicurezza il frigorifero, non devono farne uso senza la
sorveglianza e la guida di una persona responsabile.
Queste persone possono utilizzare l'apparecchio da sole solo se è
stato loro chiaramente spiegato come funziona, in modo tale da utilizzarlo in sicurezza. È importante che sappiano riconoscere e comprendere quali pericoli possono derivare da un uso non corretto dell'apparecchio.
Bambini
~ Tenere lontano dall'apparecchio i bambini al di sotto degli otto
anni, in alternativa sorvegliarli costantemente.
~ I bambini a partire dagli otto anni possono utilizzare il frigorifero
da soli solo se è stato loro chiaramente spiegato come funziona e se
sono in grado di usarlo correttamente. È importante che sappiano riconoscere e comprendere quali pericoli possono derivare da un uso
non corretto dell'apparecchio.
~ I bambini non possono eseguire lavori di pulizia o di manutenzione
del frigorifero senza sorveglianza.
~ Sorvegliare i bambini che si trovano nelle immediate vicinanze
dell'apparecchio; non permettere loro di giocare con l'apparecchio.
7
Indicazioni per la sicurezza e avvertenze
~ Pericolo di soffocamento! I bambini potrebbero per gioco avvol-
gersi nel materiale di imballaggio (ad es. nella pellicola) o avvolgervi
la testa e soffocare. Tenere lontano dai bambini il materiale di imballaggio.
Sicurezza tecnica
~ E' stata verificata l'ermeticità del circuito refrigerante. Questo apparecchio è conforme alle norme di sicurezza e alle direttive europee vigenti in materia.
~ Questo apparecchio contiene refrigerante isobutano (R600a), un
gas naturale ecologico, ma infiammabile. Non è dannoso per lo strato di ozono e non favorisce l'effetto serra.
L'impiego di questo refrigerante determina in parte un aumento della rumorosità durante il funzionamento dell'apparecchio. Oltre a rumori di funzionamento del compressore possono percepirsi rumori
di flusso nell'intero circuito refrigerante. Questi effetti non si possono
purtroppo evitare, ma non compromettono in alcun modo la funzionalità dell'apparecchio.
Durante il trasporto e l'incasso/l'installazione dell'apparecchio prestare attenzione affinché non venga danneggiato alcun componente
del circuito refrigerante. Se il refrigerante fuoriesce e giunge al viso
può causare lesioni agli occhi.
In caso di danneggiamento:
– evitare fiamme vive o sorgenti d'accensione,
– staccare l'apparecchio dalla rete elettrica,
– aerare per alcuni minuti l'ambiente in cui è installato l'apparecchio
e
– contattare il servizio di assistenza tecnica.
8
Indicazioni per la sicurezza e avvertenze
~ Maggiore è la quantità di refrigerante nell'apparecchio, più gran-
de deve essere l'ambiente in cui viene installato. In caso di perdite,
in un ambiente troppo piccolo può formarsi una miscela infiammabile di gas e aria.
In termini di dimensioni dell'ambiente, per ogni 8 g di refrigerante
dovrebbe corrispondere almeno 1 m3. La quantità di refrigerante è
indicata sulla targhetta dati apposta all'interno dell'apparecchio.
~ I dati di allacciamento (protezione, frequenza e tensione) riportati
sulla targhetta dati del frigorifero devono corrispondere assolutamente con quelli della rete elettrica, altrimenti l'apparecchio potrebbe danneggiarsi.
Verificare il tutto prima di effettuare l'allacciamento. In caso di dubbi,
rivolgersi a un elettricista.
~ La sicurezza elettrica è garantita solo se l'apparecchio è allacciato a un regolare collegamento a terra. Assicurarsi che questa condizione fondamentale per la sicurezza sia verificata. In caso di dubbi
far controllare l'impianto da un elettricista specializzato.
~ Se il cavo di alimentazione è danneggiato, farlo sostituire completamente da personale tecnico autorizzato Miele per evitare all'utente
qualsiasi pericolo.
~ Prese multiple o prolunghe non garantiscono la necessaria sicurezza (pericolo di incendio). Non utilizzare questi dispositivi per allacciare il frigorifero alla rete elettrica.
~ Se l'umidità giunge a parti dell'apparecchio sotto tensione, può
causare un corto circuito.
Non utilizzare l'apparecchio in ambienti umidi o soggetti a spruzzi
d'acqua (ad es. garage, lavanderie ecc.).
9
Indicazioni per la sicurezza e avvertenze
~ Non utilizzare questo frigorifero in luoghi non stazionari (ad es.
sulle navi).
~ Danni al frigorifero possono mettere a rischio la sicurezza degli
utenti. Verificare che non siano presenti eventuali danni visibili. Non
mettere mai in funzione un apparecchio danneggiato.
~ Per questioni di sicurezza, l'apparecchio deve essere usato solo
una volta incassato.
~ Per eseguire lavori di installazione, manutenzione nonché ripara-
zione staccare l'apparecchio dalla rete elettrica. Il frigorifero è staccato dalla rete elettrica solo se:
– l'interruttore generale dell'impianto elettrico è disinserito,
– sono stati svitati completamente i fusibili dell'impianto elettrico,
oppure
– il cavo di alimentazione è staccato dalla rete elettrica;
per staccarlo dalla rete non tirare il cavo, bensì afferrare la spina.
~ Riparazioni o lavori di installazione e manutenzione non correttamente eseguiti possono mettere seriamente in pericolo l'utente. Lavori di installazione e manutenzione, nonché riparazioni, possono
essere eseguiti solo da personale tecnico qualificato.
~ Eventuali diritti alla garanzia decadono se il frigorifero non viene
riparato da un servizio di assistenza tecnica autorizzato Miele.
~ Solo usando pezzi di ricambio originali, Miele garantisce il rispetto degli standard di sicurezza. Sostituire eventuali pezzi guasti o difettosi con ricambi originali Miele.
10
Indicazioni per la sicurezza e avvertenze
Impiego corretto
~ L'apparecchio è predisposto per una determinata classe climati-
ca (area temperatura ambiente), i cui limiti devono essere rispettati.
La classe climatica può essere rilevata dalla targhetta, situata
all'interno dell'apparecchio. Una temperatura ambiente più bassa
causa il prolungato fermo del compressore, per cui l'apparecchio
non riesce a mantenere la temperatura necessaria.
~ Le aperture di aerazione e sfiato non devono essere coperte o
ostruite.
In caso contrario non sarebbe garantita la sufficiente circolazione
dell'aria, il consumo di energia elettrica aumenta e non si escludono
danni ai componenti dell'apparecchio.
~ Non conservare alimenti contenenti grasso o olio
nell'apparecchio o nello sportello dell'apparecchio. Eventuali fuoriuscite di sostanze oleose potrebbero danneggiare il materiale plastico. Si possono formare delle crepe dovute a tensione e il materiale
plastico potrebbe rompersi.
~ Non conservare nell'apparecchio sostanze esplosive o prodotti
con gas combustibili (p.es. bombolette spray). Miscele gassose infiammabili possono incendiarsi a causa di componenti elettrici. Pericolo di incendio e di esplosione!
~ All'interno di frigoriferi e congelatori non devono assolutamente
essere azionati apparecchi e congegni elettrici (ad es. per la produzione di gelato). Possono causare scintille. Pericolo di esplosione.
~ Non conservare lattine e bottiglie con bevande contenenti anidri-
de carbonica o liquidi che possono congelare nel vano congelatore.
Potrebbero scoppiare.
Pericolo di ferirsi e di danneggiare l'apparecchio.
11
Indicazioni per la sicurezza e avvertenze
~ Se si introducono nel vano congelatore bottiglie affinché si raf-
freddino rapidamente, ricordarsi di toglierle al più tardi dopo un'ora.
Potrebbero scoppiare. Sussiste il pericolo di ferirsi e di provocare
danni.
~ Non toccare gli alimenti surgelati e le parti in metallo con le mani
bagnate; potrebbero attaccarsi ai surgelati. Pericolo di ferirsi.
~ Non consumare subito ghiaccioli oppure non mettere in bocca
cubetti di ghiaccio appena estratti dal vano congelatore. A causa
della temperatura molto bassa potrebbero attaccarsi alle labbra o
alla lingua. Pericolo di ferirsi.
~ Non ricongelare alimenti volutamente o accidentalmente scongelati. Consumare questi alimenti il più presto possibile, altrimenti perdono il loro valore nutritivo e si deteriorano. Alimenti scongelati possono essere ricongelati solo se precedentemente cotti.
~ Se si consumano alimenti conservati per molto tempo c'è pericolo
di intossicazione.
La durata di conservazione dipende da molti fattori, ad es. dal grado di freschezza, dalla qualità e dalla temperatura di conservazione.
Prestare attenzione alla data di scadenza e alle indicazioni di conservazione del produttore degli alimenti!
~ Utilizzare esclusivamente pezzi di ricambio originali Miele. Se si
montano altri accessori, il diritto alla garanzia e a prestazioni in garanzia per vizi e/o difetti del prodotto decade.
12
Indicazioni per la sicurezza e avvertenze
Pulizia e manutenzione
~ Non trattare la guarnizione dello sportello con oli o grassi.
Con il passare del tempo, la guarnizione potrebbe diventare porosa.
~ Il vapore di un apparecchio a vapore per la pulizia può giungere
a parti conduttrici di tensione e causare un cortocircuito.
Per pulire il frigorifero non utilizzare mai un apparecchio a vapore.
~ Non utilizzare oggetti appuntiti o taglienti per
– eliminare strati di brina o di ghiaccio,
– staccare alimenti attaccatisi durante il congelamento.
I generatori potrebbero danneggiarsi e l'apparecchio non funzionare
più.
~ Per sbrinare il frigorifero non introdurre nel vano apparecchi elet-
trici di riscaldamento oppure candele. Danneggiano il materiale plastico.
~ Non utilizzare spray sbrinanti. Questi prodotti, infatti, possono generare gas esplosivi, contenere solventi o propellenti che attaccano
le materie plastiche oppure essere nocivi alla salute.
13
Indicazioni per la sicurezza e avvertenze
Trasporto
~ Trasportare l'apparecchio provvisto di imballaggio e sempre in
verticale, di modo da non danneggiarlo.
~ Farsi aiutare da una seconda persona per il trasporto, dal mo-
mento che l'apparecchio è molto pesante. Sussiste il pericolo di ferirsi e di provocare danni.
Quando si dismette l'apparecchio
~ Rendere inservibile la serratura dello sportello del vecchio frigorifero prima di eliminarlo per impedire che i bambini possano accidentalmente chiudervisi all'interno mentre giocano.
~ Non danneggiare il circuito di refrigerazione, ad es.
– bucando i canali refrigeranti dell'evaporatore;
– piegando le condutture;
– raschiando i rivestimenti della superficie.
Il refrigerante è nocivo per gli occhi.
14
Come risparmiare energia
Posizionamento/
manutenzione
Consumo energetico normale
Consumo energetico più
alto
in ambienti aerati
in ambienti chiusi, non aerati
non direttamente esposto a
raggi solari
direttamente esposto a raggi
solari
non adiacente a una fonte di adiacente a una fonte di cacalore (termosifoni, cucina
lore (termosifoni, cucina eletelettrica)
trica)
a una temperatura ambiente
ideale di 20 °C
a una temperatura ambiente
superiore
Non coprire le sezioni di ae- In caso di sezioni di aeraziorazione ed eliminare regolar- ne nascoste o ricoperte di
mente la polvere depositata- polvere.
si.
Impostazione
temperatura
Zona di raffreddamento da 4 Con impostazione bassa
a 5°C
della temperatura: più bassa
è la temperatura nel frigorifeScomparto freezer -18°C
ro, maggiore sarà il consumo energetico.
15
Come risparmiare energia
Consumo energetico
normale
Uso
Consumo energetico più alto
Disposizione dei cassetti, ripiani e balconcini come da
fornitura.
Aprire lo sportello solo quando
necessario e per breve tempo.
Disporre gli alimenti ordinatamente.
Aprire frequentemente lo sportello e tenerlo aperto a lungo
causa la fuoriuscita di aria
fredda e l'afflusso
nell'apparecchio di aria ambiente calda. L'apparecchio
cerca di raffreddare e il compressore funziona più a lungo.
Quando si fa la spesa portare
sempre con sé una borsa termica e, al rientro, riporre gli alimenti subito nell'apparecchio.
Reintrodurre rapidamente gli
alimenti prelevati dal frigorifero
prima che si riscaldino eccessivamente.
Attendere che alimenti e bevande calde si raffreddino
all'esterno dell'apparecchio.
Gli alimenti caldi o riscaldatisi
a temperatura ambiente apportano calore
nell'apparecchio.
L'apparecchio cerca di raffreddare e il compressore funziona più a lungo.
Disporre gli alimenti ben confezionati oppure ben coperti.
A causa dell'evaporazione e
della condensa dei liquidi nel
vano frigorifero si disperde potenza refrigerante.
Disporre nel vano frigorifero alimenti congelati da scongelare.
Non riempire eccessivamente
gli scomparti per permettere
all'aria di circolare.
Sbrinamento
16
Sbrinare il congelatore quan- Lo strato di brina peggiora la
do lo strato di brina raggiunge cessione del freddo agli ali0,5 cm.
menti.
Accensione e spegnimento dell'apparecchio
Prima messa in funzione
Spegnimento
Materiali d'imballaggio
^ Rimuovere tutti i materiali di imballaggio dal vano interno.
Pellicola protettiva
^ Premere il tasto On/Off finché l'indicazione della temperatura si spegne.
I listelli in acciaio inox sui balconcini e
sui ripiani sono dotati di una pellicola
protettiva per il trasporto.
Il raffreddamento è disattivato e la luce
interna è spenta.
^ Togliere la pellicola protettiva dai listelli in acciaio inox.
In caso di inattività prolungata
Pulizia e manutenzione
Attenersi scrupolosamente alle indicazioni riportate al capitolo "Pulizia e
manutenzione".
^ Pulire l'interno dell'apparecchio e gli
accessori in dotazione. Utilizzare acqua tiepida, poi asciugare con un
panno.
Accensione
Se non si utilizza l'apparecchio per un
certo periodo è opportuno
^ spegnerlo,
^ sfilare la spina dalla presa oppure disattivare l'interruttore dell'impianto
elettrico principale.
^ pulirlo e
^ lasciare lo sportello leggermente
aperto per evitare che all'interno si
generino cattivi odori.
Se non si pulisce l'apparecchio e si
lascia chiuso lo sportello, all'interno
potrebbe formarsi della muffa.
^ Premere il tasto On/Off finché l'indicazione della temperatura è accesa.
L'apparecchio inizia a raffreddare e l'indicazione della temperatura mostra la
temperatura desiderata.
La luce interna si accende quando lo
sportello è aperto.
17
La giusta temperatura
Impostare la giusta temperatura è importante per conservare correttamente
gli alimenti. Gli alimenti si deteriorano
rapidamente a causa dei microrganismi. La corretta temperatura di conservazione impedisce e/o ritarda questo
processo. La temperatura condiziona
infatti la velocità di proliferazione dei
microrganismi; riducendo la temperatura questi processi rallentano.
La temperatura all'interno dell'apparecchio sale,
– se lo sportello viene aperto frequentemente e rimane aperto per un certo
periodo,
– quanti più alimenti vi vengono conservati,
– quanto più caldi sono gli alimenti introdotti nell'apparecchio,
– quanto più alta è la temperatura ambiente.
L'apparecchio è predisposto per una
determinata classe climatica (area
temperatura ambiente), i cui limiti devono essere rispettati.
. . . nel vano frigorifero
Al centro dell'apparecchio si consiglia
una temperatura di raffreddamento di
5 °C.
. . . nello scomparto freezer
(a seconda del modello)
Nel vano congelatore la temperatura
viene regolata automaticamente.
Per congelare alimenti freschi e conservare alimenti per lungo tempo, si consiglia una temperatura interna di -18°C. A
questa temperatura si inibisce quasi
completamente la proliferazione dei microrganismi. Quando la temperatura
aumenta oltre i -10°C, i microrganismi
iniziano a far deteriorare gli alimenti, la
cui durata si riduce. Per questo motivo,
alimenti leggermente o del tutto scongelati possono essere ricongelati solo
se sono stati precedentemente cotti. La
maggior parte dei microrganismi viene
soppressa a temperature alte.
Display temperatura
L'indicazione della temperatura sul
pannello comandi indica sempre la
temperatura desiderata.
La temperatura è impostabile da
1 °C a 9 °C.
18
La giusta temperatura
Impostare la temperatura
Quanto più alta o più bassa è la temperatura nel vano frigorifero, tanto più alta
o più bassa è anche la temperatura nello scomparto freezer.
^ Premere il tasto della regolazione
della temperatura finché viene visualizzata la temperatura desiderata.
Premendo il tasto la prima volta lampeggia il valore dell'ultima temperatura
impostata.
Nell'area della temperatura visualizzata (p. es. tra 5°C e 3°C) la temperatura può essere anche leggermente
abbassata:
^ premere il tasto per regolare la temperatura finché sul display viene visualizzato il valore 5°C.
^ Premere di nuovo per ca. 5 secondi il
tasto per impostare la temperatura.
È stata registrata l'impostazione più
bassa della temperatura compresa nel
range di temperature disponibili. Tuttavia l'impostazione non è visibile.
Successivamente la temperatura si modifica progressivamente; raggiunta l'impostazione di 9 °C si riparte da 1 °C.
Dopo breve tempo il nuovo valore selezionato viene automaticamente rilevato.
Si accende la temperatura impostata
del vano frigorifero.
19
Utilizzare la funzione Superraffreddamento
Funzione Superraffreddamento Disattivare la funzione SuperraffredCon la funzione Superraffreddamento il
vano frigorifero raggiunge rapidamente
la temperatura più bassa (in base alla
temperatura ambiente).
Attivare la funzione Superraffreddamento
La funzione Superraffreddamento è indicata soprattutto per raffreddare rapidamente grandi quantità di alimenti freschi o bevande.
damento
La funzione Superraffreddamento si disattiva automaticamente dopo ca. 6 12 ore. La spia si spegne e l'apparecchio raffredda nuovamente a regime
normale.
Per risparmiare corrente elettrica è possibile disattivare manualmente la funzione Superraffreddamento quando gli
alimenti oppure le bevande raggiungono una temperatura sufficientemente
bassa.
^ Premere il tasto della funzione Superraffreddamento; la spia si spegne.
^ Premendo il tasto Superraffreddamento la relativa spia si accende.
La temperatura interna scende in
quanto l'apparecchio opera al massimo regime di raffreddamento.
20
L'apparecchio raffredda nuovamente a
regime normale.
Uso corretto del vano frigorifero
Aree di raffreddamento
differenti
Per la naturale circolazione dell'aria, nel
vano frigorifero si creano aree di temperatura differenti. L'aria fredda e pesante scende nella zona inferiore dell'apparecchio. Sfruttare quindi le diverse zone quando si introducono gli alimenti.
Area con temperatura più alta
L'area con la temperatura più alta nel
vano frigorifero è in alto nello sportello.
Utilizzare quest'area per conservare
burro e formaggio. Il burro non si indurisce e si può quindi spalmare facilmente; il sapore del formaggio rimane inalterato.
Area con temperatura più bassa
La zona più fredda nel vano frigorifero
è normalmente sopra i contenitori per la
frutta e la verdura.
Non conservare sostanze esplosive
e prodotti contenenti gas propellenti
(ad es. bombolette spray). Pericolo
di esplosione.
Se nell'apparecchio o nello sportello
si conservano alimenti contenenti oli
e grassi, accertarsi che il grasso
eventualmente fuoriuscito non tocchi
le parti dell'apparecchio in materiale
plastico. Si possono formare delle
crepe dovute a tensione e il materiale plastico può quindi rompersi.
Gli alimenti non devono toccare la
parete posteriore, altrimenti vi si
possono attaccare.
Conservare gli alimenti disponendoli
ordinatamente nel vano in modo che
l'aria possa circolare liberamente.
Utilizzare quest'area per conservare alimenti delicati e facilmente deperibili,
come:
– pesce, carne, pollame,
– insaccati, pietanze cotte,
– pietanze contenenti uova o panna,
– pasta fresca, impasti per torte o pizza,
– formaggi e latticini di latte non pastorizzato,
– verdura precotta confezionata e in
generale alimenti freschi la cui data
di scadenza si riferisce all'alimento
conservato a una temperatura di almeno 4°C.
21
Uso corretto del vano frigorifero
Alimenti sostanzialmente non
adatti alla conservazione in
frigorifero
Non tutti gli alimenti possono essere
conservati in frigorifero, perché sensibili
al freddo. P.es. i cetrioli perdono il loro
aspetto naturale e diventano trasparenti, le melanzane diventano amare e le
patate dolci. I pomodori e le arance
perdono il loro aroma e la buccia degli
altri agrumi si indurisce.
Sono da considerare alimenti sensibili
alle basse temperature:
– ananas, avocado, banana, melograno, mango, melone, papaya, frutto
della passione, agrumi
(come limoni, arance, mandarini,
pompelmi),
– frutta non completamente matura,
– melanzane, cetrioli, patate, peperoni,
pomodori, zucchine,
– formaggio duro (parmigiano).
Da considerare al momento
dell'acquisto degli alimenti
Premessa fondamentale per una lunga
conservazione è la freschezza degli alimenti al momento dell'acquisto e quindi
della successiva introduzione
nell'apparecchio. Tenere sempre conto
della data di scadenza e conservare
alla giusta temperatura.
La freschezza iniziale dell'alimento è
assolutamente importante per la successiva durata. Si consiglia quindi di
non far riscaldare troppo gli alimenti da
quando li si acquista a quando li si introduce nell'apparecchio. Si raccoman22
da di non tenere la spesa a lungo
nell'automobile calda. Infatti se gli alimenti si deteriorano e vanno a male
non è più possibile recuperarne la freschezza. Per esempio un'interruzione di
un paio d'ore del raffreddamento può
causare il deterioramento di alcuni alimenti.
Corretta conservazione degli
alimenti
Conservare gli alimenti solo confezionati o ben coperti. Si impedisce così che
si secchino o emanino odori sgradevoli
e che eventuali batteri possano diffondersi tra le altre pietanze conservate in
frigorifero. L'impostazione corretta della
temperatura e l'igiene costante
all'interno dell'apparecchio impediscono che si generino batteri (ad es. causa
di salmonella).
Frutta e verdura
La frutta e la verdura possono essere
conservate senza confezione negli appositi contenitori. Tenere tuttavia presente che non tutta la frutta e la verdura
possono essere conservate nello stesso contenitore. Da un lato si trasmettono facilmente odori e sapori (le carote
es. esempio assorbono rapidamente il
sapore e l'odore delle cipolle), dall'altro
alcuni alimenti emettono un gas naturale (etilene), non tollerato da altri alimenti, che di conseguenza si deteriorano
rapidamente.
Uso corretto del vano frigorifero
– Esempi di frutta e verdura che
emettono gas naturale in grande
quantità:
mele, albicocche, pere, pesche noci,
pesche, prugne, avocado, fichi, mirtilli, meloni e fagioli.
– Esempi di frutta e verdura sensibile al gas naturale emesso da altri
tipi di frutta e verdura:
kiwi, broccoli, cavolfiore, cavolini di
Bruxelles, mango, melone a buccia
gialla, mele, albicocche, cetrioli, pomodori, pere, pesche noci e pesche.
Carne
Conservare la carne senza confezione
(eliminare le pellicole e aprire i contenitori). L'essiccazione della superficie
della carne ha effetto battericida e favorisce quindi una migliore conservazione
della carne. Diversi tipi di carne non
possono stare direttamente a contatto
tra loro e devono quindi essere conservati confezionati. Si evita il rapido deterioramento causato dalla trasmissione
di germi.
Esempio: Non conservare i broccoli
con le mele poiché queste emettono
gas naturale in grande quantità e i
broccoli reagiscono facilmente a
questo gas. In questo modo la durata di conservazione dei broccoli si riduce enormemente.
Alimenti non confezionati di origine
animale e vegetale
Tenere divisi alimenti non confezionati
di origine animale e vegetale. Se devono essere comunque conservati assieme si consiglia quindi di confezionarli.
In questo modo si impediscono mutamenti microbiologici.
Alimenti ricchi di proteine
Tenere presente che alimenti ricchi di
proteine si deteriorano più facilmente.
Questo significa che molluschi e crostacei si deteriorano prima del pesce e
il pesce prima della carne.
23
Disposizione degli alimenti
Spostare i ripiani
I ripiani possono essere spostati a seconda dell'altezza degli alimenti.
^ Sollevare il ripiano, tirarlo leggermente verso di sè, sganciarlo dalle guide
e spostarlo verso l'alto o verso il basso.
Il bordo posteriore del ripiano deve essere rivolto verso l'alto affinchè gli alimenti non tocchino la parete posteriore
rischiando quindi di attaccarvisi.
I ripiani sono stabili grazie ad appositi
dispositivi di fissaggio per impedire che
possano essere inavvertitamente estratti.
Ripiano diviso in due parti
L'apparecchio è dotato di un ripiano
che può essere diviso a metà per poter
conservare oggetti alti, p.es. bottiglie o
contenitori. La parte anteriore può infatti
essere "piegata" sotto la parte posteriore.
^ Sollevare leggermente la metà posteriore del ripiano in vetro.
^ Contemporaneamente sollevare leggermente la metà anteriore del ripiano in vetro e spingerla con cautela
sotto la metà posteriore.
24
Spostare il balconcino/ la
mensola per bottiglie
^ Sollevare il balconcino dello sportello
/ la mensola per bottiglie ed estrarli tirandoli verso di sè.
^ Reinserire il balconcino dello sportello / la mensola per le bottiglie nel
punto desiderato. Accertarsi che il
balconcino sia fissato e quindi stabile
nelle apposite guide.
Congelare e conservare (a seconda del modello)
Uso del freezer
Introdurre alimenti surgelati
Usare il freezer per
Quando si conservano alimenti surgelati controllare, all'atto dell'acquisto,
– conservare surgelati,
– preparare cubetti di ghiaccio e
– congelare piccole quantità di alimenti.
È possibile congelare max. 2 kg di
alimenti ogni 24 ore.
Cosa succede quando si
congelano alimenti freschi?
Si consiglia di congelare gli alimenti freschi il più rapidamente possibile affinché valore nutritivo, vitamine, colore e
sapore rimangano invariati.
Più lenta è la fase di congelazione degli
alimenti, più liquido defluisce negli interstizi dalle singole celle. Le cellule si
restringono.
Durante lo scongelamento solo una
parte del liquido, precedentemente fuoriuscito, può tornare alle cellule.
In pratica ciò significa che l'alimento
perde una grande quantità di liquido.
Tale processo è riconoscibile dal liquido che si forma attorno agli alimenti durante la fase di scongelamento.
– se la confezione è integra,
– la data di scadenza del prodotto e
– la temperatura impostata sul congelatore del negozio. Se la temperatura
è superiore a -18 °C la durata dei
surgelati si riduce.
^ Acquistare i surgelati per ultimi e avvolgerli in carta da giornale o sistemarli in un apposito sacchetto per
surgelati fino all'introduzione nel vano
congelatore di casa propria.
^ Una volta a casa introdurre subito i
surgelati nel freezer.
Non ricongelare alimenti leggermente o del tutto scongelati a meno che
non siano stati precedentemente
cotti.
Se invece l'alimento viene congelato rapidamente, il liquido delle cellule non
ha tempo per fuoriuscire dalla cellule e
giungere agli interstizi. Il restringimento
delle cellule è sensibilmente minore.
Durante lo scongelamento la piccola
quantità di liquido, giunta agli spazi intermedi, può tornare alle cellule e la
perdita di liquidi è molto ridotta.
25
Congelare e conservare (a seconda del modello)
Congelare alimenti freschi
Congelare solo alimenti freschi e di buona qualità.
Prima di congelare gli alimenti
– Alimenti adatti alla congelazione:
carne fresca, pollame, selvaggina,
pesce, verdura, erbe, frutta cruda,
latticini, dolci, residui di cibo, tuorlo e
albume dell'uovo e molti cibi precotti.
– Alimenti non adatti alla congelazione:
uva, insalata, ravanelli, panna acida,
maionese, uova intere nel guscio, cipolla, mele e pere crude.
– Per mantenere invariati il colore, il sapore e la vitamina C, scottare la verdura prima di congelarla. Immergere
la verdura, suddivisa in porzioni, per
2 - 3 minuti in acqua bollente. Scolarla e raffreddarla sotto l'acqua fredda.
– La carne magra è molto più adatta al
congelamento rispetto alla carne
grassa e si conserva più a lungo.
– Utilizzare della pellicola trasparente
per dividere cotolette, bistecche ecc.
da congelare. Si impedisce che gli
alimenti si congelino in blocco.
– Non salare e insaporire con spezie
cibi crudi e verdura scottata prima di
congelarli; salare e insaporire solo
leggermente gli alimenti. Alcune spezie infatti cambiano di intensità durante il processo di congelamento.
– Far raffreddare alimenti o bevande
all'esterno dell'apparecchio prima di
introdurli nel freezer per evitare che
gli alimenti già surgelati possano ini26
ziare a scongelare e per non aumentare il consumo di corrente.
Confezionamento
^ Congelare gli alimenti in porzioni.
Confezioni adatte
- fogli per alimenti
- sacchetti in polietilene
- pellicola in alluminio
- contenitori per congelare.
Confezioni non adatte
- carta da pacchi
- carta pergamena
- cellophane
- sacchetti per immondizie
- sacchetti di plastica già utilizzati.
^ Far fuoriuscire l'aria dalla confezione.
^ Chiudere la confezione ermeticamente con
- elastici
- clip di plastica
- filo oppure
- nastro adesivo resistente al freddo.
I sacchetti in polietilene possono essere anche sigillati con un apposito
apparecchio.
^ Annotare contenuto e data di congelazione sull'involucro.
Congelare e conservare (a seconda del modello)
Prima di conservare gli alimenti
Scongelare gli alimenti
^ Poco prima di introdurre gli alimenti
nell'apparecchio attivare la funzione
SuperFrost (v. "Utilizzo della funzione
SuperFrost").
Scongelare gli alimenti congelati
Gli alimenti già presenti accumulano
così una riserva di freddo.
Disposizione interna
Gli alimenti da congelare non devono toccare alimenti già congelati altrimenti questi ultimi possono iniziare a scongelarsi.
^ Introdurre le confezioni da congelare
asciutte per evitare che durante il
processo di congelazione le une si
attacchino alle altre.
^ Disporre gli alimenti da congelare separatamente sul fondo dei cassetti di
congelamento oppure a contatto con
le pareti laterali del vano interno affinchè possano congelare in modo possibilmente veloce fino in fondo.
– nel forno a microonde,
– nel forno con la modalità "Thermovent" oppure "Scongelare",
– a temperatura ambiente,
– nel frigorifero (il freddo ceduto dal
surgelato viene utilizzato per raffreddare gli alimenti),
– nel forno a vapore.
Fette di carne e pesce possono essere disposte direttamente nella padella
calda anche se non sono completamente scongelate.
Scongelare carne e pesce a pezzi (ad
es. carne macinata, pollo, filetto di pesce) senza che vi sia contatto con altri
alimenti. Raccogliere il liquido di scongelamento ed eliminarlo accuratamente.
La frutta può essere scongelata a temperatura ambiente sia nella confezione
sia in una fondina.
La verdura può essere generalmente
messa, ancora congelata, in acqua o
olio bollente. Il tempo di cottura è leggermente inferiore rispetto al tempo necessario per preparare la verdura fresca poiché la struttura cellulare è modificata.
Non ricongelare alimenti leggermente o del tutto scongelati a meno che
non siano stati precedentemente
cotti.
27
Congelare e conservare (a seconda del modello)
Preparare cubetti di ghiaccio
Raffreddamento rapido di
bevande
Prelevare al più tardi dopo un'ora le
bottiglie riposte nel congelatore per raffreddarle velocemente. Potrebbero
scoppiare.
^ Riempire la vaschetta del ghiaccio
per tre quarti con acqua e posizionarla sul fondo dello scomparto freezer.
^ Per staccare la bacinella eventualmente attaccatasi sul fondo del vano
congelatore usare un attrezzo non
appuntito, ad esempio il manico di un
cucchiaio.
^ I cubetti possono essere facilmente
estratti dal contenitore torcendolo o
tenendolo brevemente sotto acqua
corrente.
28
Sbrinamento
Vano frigorifero
Scomparto freezer
La zona frigorifero si sbrina automaticamente.
(a seconda del modello)
Quando il compressore è in funzione,
sulla parete posteriore del vano frigorifero si possono formare brina o goccioline d'acqua. Non occorre eliminarle
poiché esse evaporano automaticamente grazie al calore del compressore.
L'acqua di sbrinamento scorre in una
canaletta di raccolta e attraverso un
foro di scarico nel sistema di evaporazione sul retro dell'apparecchio.
Fare in modo che l'acqua di sbrinamento possa sempre defluire senza
impedimenti. A questo proposito tenere sempre puliti sia la canaletta
sia il foro di scarico.
Il vano congelatore non si sbrina automaticamente.
Durante il normale funzionamento dell'apparecchio si formano con il tempo
sull'evaporatore brina e ghiaccio. Diminuisce la cessione di freddo e aumenta
il consumo di energia elettrica.
Non raschiare gli strati di brina e di
ghiaccio. Non utilizzare oggetti appuntiti o spigolosi, danneggerebbero il generatore di freddo e l'apparecchio non funzionerebbe più.
Sbrinare il vano congelatore di tanto in
tanto, al più tardi se lo spessore di
ghiaccio formatosi raggiunge circa 0,5
cm. Sfruttare eventualmente il momento
in cui l'apparecchio è vuoto oppure gli
alimenti conservati sono pochi.
Prima dello sbrinamento
^ Estrarre tutti gli alimenti dal vano e
avvolgerli in spessi strati di carta da
giornale o in delle coperte.
^ Conservare gli alimenti in un luogo
fresco finché il vano freezer non sarà
di nuovo disponibile.
29
Sbrinamento
Per sbrinare
La procedura di sbrinamento va effettuata velocemente. Quanto più a
lungo si mantengono gli alimenti a
temperatura ambiente, tanto più se
ne riduce la conservazione.
Non utilizzare spray sbrinanti poiché
questo tipo di prodotto può generare gas esplosivi, contenere solventi
o propellenti oppure essere nocivi
alla salute.
Dopo lo sbrinamento
^ Spegnere l'apparecchio.
^ Sfilare la spina dalla presa oppure disinserire il fusibile dell'impianto principale.
^ Lasciare aperto lo sportello del vano
freezer.
^ Raccogliere e asciugare l'acqua di
sbrinamento con una spugna.
La fase di sbrinamento può essere accelerata introducendo nel vano congelatore delle pentole con acqua calda
(non bollente) poste su dei sottopentola. In questo caso si consiglia di chiudere lo sportello affinché il calore rimanga all'interno.
Per sbrinare l'apparecchio non utilizzare mai un apparecchio a vapore.
Il vapore può giungere alle parti
conduttrici di tensione e causare un
corto circuito.
Non posizionare mai apparecchi di
riscaldamento elettrici o candele accese nell'appareccho per lo sbrinamento altrimenti si danneggia il materiale sintetico.
30
^ Pulire l'apparecchio e asciugarlo.
L'acqua utilizzata per la pulizia non
deve giungere nella canaletta di sbrinamento.
^ Inserire la spina nella presa di corrente elettrica e accendere l'apparecchio.
^ Sistemare di nuovo gli alimenti nel
vano congelatore quando la temperatura sarà sufficientemente bassa.
Pulizia e manutenzione
– raschietti di metallo taglienti.
Accertarsi che non penetri acqua
nel termostato oppure nella luce.
L'acqua utilizzata per la pulizia dell'apparecchio non deve giungere al
foro di scarico dell'acqua di sbrinamento.
Per la pulizia non utilizzare un apparecchio a vapore. Il vapore può
giungere a parti dell'apparecchio
sotto tensione e causare un corto
circuito.
Non staccare assolutamente la targhetta dati applicata nel vano interno dell'apparecchio. In caso di guasti è necessaria per poter rilevare i
dati.
Prima della pulizia
^ Spegnere l'apparecchio.
^ Sfilare la spina dalla presa oppure disinserire il fusibile dall'impianto principale.
^ Togliere gli alimenti dall'apparecchio
e conservarli in un luogo fresco.
^ Sbrinare lo scomparto freezer (a seconda del modello).
^ Estrarre le parti interne amovibili dell'apparecchio per procedere alla pulizia.
Vano interno, accessori
Affinché le superfici non si danneggino, non usare i seguenti prodotti per
la pulizia:
^ Si consiglia di pulire il vano frigorifero
almeno una volta al mese e lo scomparto freezer (a seconda del modello) ogni volta che lo si sbrina con acqua tiepida e un po' di detersivo.
– detergenti contenenti soda, ammoniaca, acidi o cloruri,
Tutti questi accessori possono essere
lavati in lavastoviglie:
– prodotti anticalcare,
– il contenitore per il burro, il contenitore per le uova, la vaschetta dei cubetti di ghiaccio (in dotazione a seconda del modello)
– detergenti abrasivi, ad esempio polveri o latte abrasivi, pietre di pulizia
(cleaning stone),
– solventi,
– detergenti per acciaio inox,
– detergenti per lavastoviglie,
– la mensola per bottiglie e il balconcino dello sportello
– lo scomparto per il burro e il formaggio.
– spray per forno,
– detergenti per vetro,
– spugne dure abrasive e spazzole, ad
es. pagliette o spugne per i piatti,
– gomma cancella-sporco,
31
Pulizia e manutenzione
Guarnizione dello sportello
La temperatura del programma della lavastoviglie impostato non deve
eccedere i 55°C. Il contatto nella lavastoviglie con coloranti naturali,
presenti ad es. nelle carote, nei pomodori e nel ketchup, possono decolorare le parti in plastica. Tale decolorazione non pregiudica la stabilità dei pezzi.
^ Pulire a mano i ripiani e i cassetti
all'interno del vano, poiché non sono
adatti al lavaggio in lavastoviglie.
^ Pulire spesso la canaletta e il foro di
scarico dell'acqua di sbrinamento del
vano frigorifero con l'ausilio di uno
stuzzicadenti o similari affinché l'acqua possa scorrere senza eventuali
impedimenti.
^ Ultimate le operazioni di pulizia, risciacquare i vani interni e gli accessori con acqua pulita e asciugare tutto con un panno. Lasciare aperti gli
sportelli dell'apparecchio per un po'
di tempo.
Aerazione e fuoriuscita
dell'aria
^ Pulire le griglie di aerazione regolarmente con un pennello o con l'aspirapolvere. Eventuali depositi di polvere
accrescono il consumo di corrente
elettrica.
32
Non trattare la guarnizione dello
sportello con sostanze oleose o
grasse. Col tempo infatti la guarnizione potrebbe diventare porosa.
Pulire regolarmente la guarnizione dello
sportello con acqua pulita e asciugarla
infine accuratamente con un panno.
Dopo la pulizia
^ Reinserire tutti gli accessori
nell'apparecchio.
^ Inserire la spina nella presa corrente
e avviare l'apparecchio con il termostato.
^ Attivare la funzione Superraffreddamento per un certo tempo per abbassare velocemente la temperatura
all'interno dell'apparecchio.
^ Reintrodurre gli alimenti
nell'apparecchio e chiudere lo sportello.
Guasti, cosa fare . . ?
Le riparazioni su apparecchiature
elettriche devono essere eseguite
solo da personale qualificato. Se
non sono effettuate correttamente si
può mettere seriamente a rischio la
sicurezza dell'utente.
Cosa fare se . . .
. . . l'apparecchio non raffredda?
^ Controllare che l'apparecchio sia acceso. Il display della temperatura
deve essere acceso.
^ Verificare se la spina è perfettamente
inserita nella presa di corrente.
^ Verificare che l'interruttore generale
dell'impianto elettrico non sia scattato, in caso contrario il congelatore, la
tensione di rete o un altro apparecchio potrebbero essere difettosi.
Rivolgersi a un elettricista qualificato
oppure all'assistenza tecnica autorizzata.
. . . l'apparecchio non raffredda ma il
display/LED temperatura è acceso?
La modalità fiera è attiva. Questa modalità consente ai rivenditori di presentare l'apparecchio senza azionare il raffreddamento. Questa impostazione non
è assolutamente necessaria per
l'utilizzo privato.
^ Chiedere al servizio di assistenza
tecnica come disattivare la modalità
fiera dell'apparecchio.
. . . la temperatura nel vano frigorifero è troppo bassa?
^ Posizionare il termostato su un valore
inferiore.
^ La funzione Superraffreddamento è
ancora accesa. Si disattiva automaticamente dopo 6 - 12 ore.
^ Verificare se lo sportello dello scomparto freezer è perfettamente chiuso.
^ E' stata congelata una grande quantità di alimenti?
Il compressore in questo caso lavora
più a lungo, quindi la temperatura nel
vano frigorifero si abbassa automaticamente. Non congelare mai più di 2
kg di alimenti alla volta.
. . . aumentano la frequenza e la durata di funzionamento del compressore?
^ Controllare che le griglie di aerazione
situate in basso nello zoccolo del mobile non siano ostruite o impolverate.
^ Gli sportelli dell'apparecchio sono
stati aperti frequentemente oppure
sono stati congelati grandi quantitativi di alimenti freschi.
^ Verificare se gli sportelli si chiudono
correttamente.
^ Controllare se la parte interna dello
scomparto freezer è coperta da uno
strato spesso di brina. In questo caso
sbrinare il freezer.
33
Guasti, cosa fare . . ?
. . . i surgelati si scongelano perché
la temperatura nel vano congelatore
è troppo elevata?
^ La temperatura ambiente è inferiore a
quella adatta al funzionamento dell'apparecchio?
Aumentare la temperatura ambiente.
Il compressore si attiva meno frequentemente se la temperatura ambiente è
troppo bassa. Per questo motivo la
temperatura nel freezer può aumentare.
. . . i surgelati si sono attaccati sul
fondo?
. . . la luce interna del vano frigorifero
non funziona più?
Lo sportello è rimasto aperto a lungo?
La luce si spegne automaticamente se
lo sportello rimane aperto per ca. 15
minuti.
Se la luce non si accende quando si
apre lo sportello anche solo brevemente, e il LED della temperatura funziona,
la lampadina è difettosa:
^ Sfilare la spina dalla presa oppure disinserire il fusibile dell'impianto principale.
Staccare i surgelati con un attrezzo non
appuntito, ad es. il manico di un cucchiaio.
. . . il vano congelatore è coperto da
uno spesso strato di ghiaccio?
^ Verificare se lo sportello del freezer si
chiude correttamente.
^ Sbrinarlo e pulirlo.
Uno spesso strato di ghiaccio riduce la
potenza di raffreddamento e aumenta
nel contempo il consumo di energia
elettrica.
34
^ Afferrare il coprilampadina in alto e in
basso (1) e tirarlo verso di sè (2).
Evitare assolutamente di rimuovere il
coprilampada! Nel caso il coprilampada fosse danneggiato o si rendesse necessario smontarlo: attenzione! Non guardare la luce (radiazioni laser classe 1M) con strumenti
ottici (una lente o simili)!
Guasti, cosa fare . . ?
Se il guasto non può essere eliminato in base alle indicazioni qui riportate, rivolgersi all'assistenza tecnica.
^ Sostituire il LED.
Se possibile, evitare di aprire gli
sportelli dell'apparecchio fino a
quando il guasto non sarà stato eliminato per limitare al massimo la
perdita di freddo.
Utilizzare solo LED originali Miele,
reperibili presso i rivenditori specializzati o l'assistenza tecnica Miele
autorizzata.
Non montare LED simili, non originali. Pericolo d'incendio!
È possibile inserire anche una lampadina con le seguenti caratteristiche:
220 - 240 V, max. 15 W, E 14, reperibile presso l'assistenza tecnica Miele
autorizzata.
^ Riapplicare il coprilampadina e agganciarlo sui lati.
. . . il fondo del vano frigorifero è bagnato?
Il foro di deflusso dell'acqua di sbrinamento è otturato.
^ Pulire la canaletta dell'acqua di sbrinamento e il foro di deflusso.
35
Possibili cause di rumori
Rumori "normali"
A cosa attribuirli?
Ronzio
Il ronzio deriva dal motore (compressore). Questo rumore può diventare più forte quando si avvia il motore.
Gorgoglio
Il gorgoglio deriva dal refrigerante che scorre nei tubi.
Clic
Questo rumore è percettibile quando il termostato accende o
spegne il motore.
Fruscio
Negli apparecchi NoFrost oppure con zone a temperatura differenziata è possibile che la circolazione dell’aria provochi dei rumori percettibili all’interno dell’apparecchio.
Scricchiolio
Gli scricchiolii sono causati dalla dilatazione del materiale
nell'apparecchio.
Si tenga presente che i rumori del motore e di corrente nel circuito del freddo
sono inevitabili.
Rumori che possono essere eliminati
A cosa attribuirli e cosa fare per eliminarli?
Strepitio, cigolio, tintinnio
L’apparecchio non è in bolla: registrare l’apparecchio con
l’ausilio di una livella a bolla d’aria. Utilizzare i piedini situati sotto
l’apparecchio oppure inserire uno spessore.
L’apparecchio tocca altri mobili o apparecchi: allontanare
l’apparecchio dai mobili oppure dagli apparecchi.
Cassetti, cestelli oppure ripiani traballano oppure sono incastrati: controllare le parti mobili ed eventualmente reinserirli.
Bottiglie o recipienti si toccano: scostarli leggermente.
Il supporto cavo per il trasporto è ancora appeso alla parete
posteriore: rimuoverlo.
36
Assistenza tecnica
Servizio Clienti
Per eventuali interventi e riparazioni
rivolgersi al servizio di assistenza
tecnica autorizzato Miele chiamando
il numero indicato qui sotto. Comunicare sempre modello e Fabr.-Nr.
dell'elettrodomestico, riportati sulla
targhetta dati.
Informazioni importanti sulla garanzia
Ogni elettrodomestico è coperto da garanzia totale nei termini contemplati nel
relativo libretto. La garanzia viene concessa per il periodo previsto dalla legislazione nazionale vigente. Nulla è dovuto per diritto di chiamata.
La targhetta dati è applicata all’interno
dell’apparecchio.
37
Informazioni per istituti di controllo
I controlli devono essere eseguiti in
base alle indicazioni delle norme e direttive vigenti.
Inoltre, nella preparazione e nell'esecuzione dei controlli sulle apparecchiature
occorre prendere in considerazione le
seguenti disposizioni della casa produttrice:
– schemi di carico,
– informazioni contenute nelle istruzioni d'uso e di montaggio.
38
Allacciamento elettrico
L'apparecchio viene fornito pronto per
l'allacciamento a corrente monofase 50
Hz, 220 - 240 V.
La protezione deve essere di almeno
10 A.
L'apparecchio può essere allacciato
solo a una regolamentare presa elettrica. L'elettrodomestico deve essere allacciato a un impianto elettrico realizzato a regola d'arte e nel rispetto delle
norme vigenti.
In caso di emergenza si deve poter
staccare velocemente l'apparecchio
dalla corrente elettrica. Per questo motivo la presa non deve trovarsi dietro
l'apparecchio e deve essere facilmente
accessibile.
Qualora dopo l'incasso la presa non
fosse più accessibile, deve essere disposto da parte dell'installatore un dispositivo di separazione per ogni polo.
Valgono come dispositivi di separazione gli interruttori con un’apertura di
contatto di almeno 3 mm, quali interruttori LS, valvole e teleruttori (EN 60335).
L'allacciamento con una prolunga non
è consentito in quanto non garantisce
la necessaria sicurezza dell'apparecchio (ad es. pericolo di surriscaldamento).
L'apparecchio non può essere allacciato agli inverter a isola, utilizzati solitamente per fonti di energia alternative,
per es. energia solare.
Quando si accende l'apparecchio, a
causa dei picchi di tensione, si causerebbe altrimenti uno spegnimento di sicurezza. L'elettronica potrebbe danneggiarsi.
Inoltre l'apparecchio non può essere
messo in funzione se vengono utilizzate
le cosiddette spine a basso consumo
che riducono l'afflusso di energia elettrica verso l'apparecchio così da diventare molto caldo.
L'eventuale sostituzione del cavo di alimentazione può essere eseguita solo
da un elettricista qualificato.
La spina e il cavo di alimentazione non
devono toccare la parte posteriore del
congelatore, in quanto si potrebbero
danneggiare a causa delle vibrazioni
dell'apparecchio e potrebbero causare
un corto circuito.
Non collegare altri apparecchi alle prese poste dietro l'apparecchio.
39
Istruzioni di montaggio
Classe climatica
Un apparecchio non incassato potrebbe rovesciarsi.
Disposizione Side-by-Side
Normalmente i frigoriferi/congelatori
non devono essere disposti
"side-by-side" con altri modelli, per evitare che si formi acqua di condensa e
che gli apparecchi si danneggino.
Questo modello può tuttavia essere posizionato accanto a determinati modelli
che dispongono di un riscaldamento
immerso nella parete laterale. Il frigorifero deve essere posizionato a sinistra
accanto al congelatore.
Rivolgersi al proprio rivenditore per
verificare con quali apparecchi è
possibile combinare questo modello.
Luogo di posizionamento
Non collocare l'apparecchio direttamente accanto a cucine elettriche, termosifoni o finestre esposti direttamente
ai raggi del sole. Più elevata è la temperatura ambiente, più a lungo resta in
funzione il compressore e, di conseguenza, più elevato sarà il consumo di
corrente.
E' adatto un ambiente asciutto e arieggiato.
40
L'apparecchio è predisposto per una
determinata classe climatica (area temperatura ambiente), i cui limiti devono
essere rispettati. La classe climatica
può essere rilevata dalla targhetta, situata all'interno dell'apparecchio.
Classe climatica
Temperatura ambiente
SN
N
ST
T
da +10 °C a +32 °C
da +16 °C a +32 °C
da +16 °C a +38 °C
da +16 °C a +43 °C
Una temperatura ambiente più bassa
causa il prolungato fermo del
compressore che può provocare
l'aumento della temperatura
nell'apparecchio e causare di conseguenza un inizio di scongelamento dei
surgelati.
Aerazione del locale di
installazione
L'aria sulla parete posteriore dell'apparecchio si riscalda. Affinché l'apparecchio si raffreddi è molto importante che
il mobile sia strutturato in modo che sia
garantito il passaggio dell'aria.
Aerazione e sfiato dell'apparecchio
avvengono attraverso la base dell'apparecchio. Non coprire o ostruire
quindi la base.
Allo stesso tempo si consiglia di eliminare regolarmente la polvere dalle
griglie di aerazione.
Istruzioni di montaggio
Prima di incassare
l’apparecchio
^ Staccare il portacavo sul retro dell'apparecchio.
^ Rimuovere la sicurezza trasporto di
colore rosso a e chiudere il foro rimasto con il tappino allegato b.
^ Controllare che tutte le parti sulla parete posteriore dell'apparecchio possano oscillare liberamente. Piegare
delicatamente verso l'esterno le parti
eventualmente appoggiate.
41
Misure d'incasso
L'altezza zoccolo B si ottiene con diverse altezze sottopiano:
Per un'altezza nicchia di 820 mm
l'altezza zoccolo è di 100 - 170 mm.
L'altezza zoccolo è soggetta all'altezza
del frontale del mobile.
Se l'altezza della nicchia è di 870 mm,
l'altezza zoccolo avrà un'altezza compresa tra 150 e 220 mm. Questa altezza può essere determinata dai piedini
dell'apparecchio e dall'altezza del frontale del mobile.
A = altezza nicchia
B = altezza dello schermo zoccolo
del mobile
C = altezza anta del mobile
D = altezza dello schermo zoccolo
del mobile ricavato
42
A
B
C
D
820 mm
100 mm
716 mm
100 mm
820 mm
170 mm
646 mm
100 mm
870 mm
150 mm
716 mm
150 mm
870 mm
220 mm
646 mm
150 mm
Registrare la cerniera dello sportello
Di serie le cerniere dello sportello sono
registrate in modo che lo sportello possa essere aperto completamente.
Se l'angolare di apertura dello sportello
dell'apparecchio dovesse comunque
essere limitato per motivi specifici, occorre registrarlo sulla cerniera.
– Se si desidera che sullo sportello del
frigorifero vengano applicate delle
molle per consentire un'apertura più
morbida è possibile rafforzare
l'elasticità dello sportello:
– Se lo sportello del congelatore dovesse sbattere contro un muro limitrofo occorre limitare l'angolare di
apertura dello sportello a 90°:
^ inserire i perni allegati per limitare lo
sportello dall'alto nella cerniera.
L'angolare di apertura dello sportello
del congelatore è limitato a 90°C.
registrare la cerniera dello sportello con
l'allegata chiave per viti a esagono.
a Non aprire completamente lo sportello dell'apparecchio:
^ ruotare la chiave in senso orario.
La cerniera è fissa e non può più essere aperta completamente con facilità.
b Lo sportello può essere aperto completamente:
^ ruotare la chiave in senso antiorario.
43
Modificare l'incernieratura dello sportello
Prima di incassare l'apparecchio, stabilire da che parte deve essere aperto lo
sportello. Se necessario spostare
l'incernieratura dello sportello da destra
a sinistra.
Sportello dell'apparecchio
^ Aprire lo sportello.
Per modificare l'incernieratura servono i seguenti attrezzi:
^ Sollevare le coperture a, b e c
con un cacciavite piatto.
^ Svitare leggermente le viti di fissaggio d.
^ Spingere lo sportello dell'apparecchio verso l'esterno, sganciarlo e e
metterlo da parte.
^ Svitare completamente le viti di fissaggio d e avvitarle in alto e in basso sul
lato opposto senza stringerle e f.
Per stringere la ceniera utilizzare un
avvitatore elettrico; le viti sono autofilettanti.
44
Modificare l'incernieratura dello sportello
Se per limitare l'angolare relativo
all'apertura dello sportello sono stati inseriti dei perni nella cerniera:
^ estrarre i perni dalla cerniera, sfilandoli dall'alto.
^ Infilare lo sportello dell'apparecchio
sulle viti premontate e avvitarle.
^ Agganciare le parti di copertura a,
b e c.
^ Svitare le viti a e chiudere i fori rimasti aperti con i tappini allegati c.
Non chiudere le cerniere. Pericolo
di ferirsi.
^ Applicare i perni per limitare
l'angolare del dispositivo di chiusura
dello sportello rispettivamente
dall'alto nella cerniera.
^ Spostare la cerniera diagonalmente
b.
Per stringere le viti della cerniera utilizzare un avvitatore elettrico; le viti
sono autofilettanti a.
45
Modificare l'incernieratura dello sportello
Sportello scomparto freezer
(a seconda del modello)
^ Applicare l'elemento di chiusura d,
ruotandolo di 180 °, sul lato opposto
e avvitarlo.
^ Aprire lo sportello del congelatore c.
^ Ribaltare la copertura del supporto
cuscinetto a verso il basso.
^ Chiudere i fori adesso aperti con gli
allegati tappini di copertura e.
^ Svitare il supporto cuscinetto b e
smontare lo sportello dello scomparto
freezer c insieme al supporto cuscinetto.
^ Svitare l'elemento di chiusura d.
^ Applicare lo sportello dello scomparto freezer c in alto f, e fissare il
supporto del cuscinetto b.
^ Richiudere la copertura del supporto
cuscinetto a.
46
Installazione e incasso dell'apparecchio
Peso dello sportello del mobile
Prima di montare il frontale del mobile
accertarsi che non venga superato il
peso consentito dei frontali da montare:
Apparecchio
peso massimo dello
sportello del mobile
in kg
K 9122 Ui
10
K 9124 UiF
10
Le ante dei mobili che superano il
peso consentito possono danneggiare le cerniere dell'apparecchio.
Per incassare l'apparecchio servono
i seguenti attrezzi:
– un cacciavite piatto,
– diverse misure di cacciavite: TX15 e
TX25,
– una chiave esagonale,
– una chiave per vite a esagono incassato.
Inserire l'apparecchio
Prima dell'introduzione nella nicchia,
svitare di mezzo giro i due piedini
posteriori. Dopo aver inserito l'apparecchio nella nicchia è possibile regolare i piedini dal davanti con più
facilità (v. "Allineare l'apparecchio").
Inserire l'apparecchio nella nicchia
sottopiano con i piedini quasi totalmente avvitati. I piedini potrebbero
altrimenti danneggiarsi. Pericolo di
danneggiamento!
Quando si posiziona l'apparecchio
nella nicchia accertarsi che il cavo
di alimentazione elettrica non si incastri e che la presa elettrica rimanga accessibile.
Su pavimenti delicati inserire l'apparecchio nella nicchia prestando particolare attenzione affinché il pavimento non si danneggi.
^ Posare il cavo di alimentazione in
modo tale da semplificare
l'allacciamento dell'apparecchio una
volta incassato.
47
Installazione e incasso dell'apparecchio
^ Posizionare l'apparecchio nella nicchia d'incasso sottopiano.
^ Registrare l'apparecchio in modo che
i bordi anteriori della cerniera in alto
e in basso siano allineati al bordo anteriore della parete laterale del mobile.
In questo modo si mantiene una distanza perimetrale di 42 mm dai bordi anteriori delle pareti laterali del mobile.
Per mobili con elementi per
l'incernieratura dello sportello (come
pezzi di guarnizione, ecc.) occorre tenere in considerazione la misura di
questi elementi in modo che anche in
questo caso venga mantenuta una distanza perimetrale di 42 mm.
^ Tirare verso di sè l'apparecchio per
la relativa misura.
Le cerniere adesso sporgono.
Suggerimento: rimuovere i componenti
dell'incernieratura sportello. Anche in
questo caso è garantita la disposizione
a filo verso le ante del mobile adiacenti.
Se la distanza perimetrale di 42 mm
(dall'apparecchio al bordo anteriore
delle pareti laterali del mobile) non
viene rispettata, lo sportello può non
chiudersi correttamente.
Potrebbero formarsi brina e condensa e verificarsi dei guasti.
48
Installazione e incasso dell'apparecchio
Registrare l'apparecchio
^ Rimuovere la mensola inferiore dallo
sportello. Questa operazione facilita
l'incasso dell'apparecchio.
^ Afferrare lo schermo zoccolo lateralmente e rimuoverlo verso di sè.
Per un'altezza sottopiano di 820 mm i
piedini non devono essere svitati.
Per un'altezza sottopiano superiore a
820 mm i piedini devono essere svitati,
p.es. per un'altezza di 870 mm di ca.
50 mm.
^ Svitare i piedini di regolazione a seconda dell'altezza della nicchia e registrare l'apparecchio in orizzontale.
^ Svitare i due piedini anteriori con una
chiave per vite a esagono incassato.
Dopo aver svitato leggermente i piedini è possibile anche effettuare la
regolazione con un cacciavite posizionato sotto il piedino (v. immagine
piccola).
L'apparecchio tra pavimento e piano di lavoro deve essere leggermente in tensione.
Procedere nel modo seguente:
^ Utilizzare l'espanso allegato a. È importante per garantire l'ideale circolazione dell'aria.
^ regolare i due piedini posteriori tramite le apposite viti a posizionate anteriormente alla base dell'apparecchio
a destra e a sinistra con un cacciavite a taglio (larghezza 7 mm).
^ Applicare nuovamente lo schermo
zoccolo e tirarlo verso di sè finché la
fessura di aerazione e lo zoccolo del
mobile adiacente sono in linea.
^ Afferrare lo schermo zoccolo e fissarlo a destra e a sinistra con i fermi allegati b.
49
Installazione e incasso dell'apparecchio
Le fessure di aerazione non devono
essere ostruite!
Fissare l'apparecchio nella
nicchia
Per l'incasso sotto un piano di lavoro
in granito è disponibile un set per il
fissaggio laterale (assistenza tecnica).
Se lo zoccolo del mobile è continuo è
necessario modificarlo in base
all'altezza dello zoccolo dell'apparecchio per garantire l'aerazione e lo sfiato.
Altezza sottopiano
Misura D
820 mm
870 mm
100 mm
150 mm
^ Avvitare l'apparecchio al piano di lavoro con le viti per piastre di fissaggio (4 x 19 mm) attraverso la lamiera.
50
Installazione e incasso dell'apparecchio
Montare l’anta del mobile
Accertarsi che lo schermo zoccolo
sia sempre montata.
^ Tracciare con una matita una sottile
linea centrale sul lato interno
dell’anta.
^ Registrare la distanza tra sportello
apparecchio e traversa di fissaggio a
8 mm.
^ Infilare i sostegni a all'altezza
dell’anta del mobile: lo spigolo di battuta inferiore X dei sostegni deve essere alla stessa altezza del bordo superiore dell’anta da montare, simbo lo-.
^ Svitare i dadi b e togliere la traversa
di fissaggio c insieme ai sostegni.
^ Agganciare la traversa di fissaggio
con i sostegni a sul lato interno
dell’anta. Fissare la traversina in posizione centrale.
^ Avvitare la traversina di fissaggio con
almeno 6 viti per piastre corte b (4 x
14 mm). (Per ante cassettate, utilizzare solo 4 viti sul bordo).
^ Sfilare verso l’alto i sostegni c.
^ Girare i sostegni e inserirli completamente nelle fessure centrali della traversa di fissaggio d.
51
Installazione e incasso dell'apparecchio
^ Stringere i dadi a sullo sportello superiore dell'apparecchio, tenendo
contrapposto il perno di registrazione
b con un cacciavite piatto.
^ Agganciare l’anta del mobile sui perni di registrazione a.
^ Avvitare leggermente i dadi b sui
perni di registrazione.
^ Chiudere lo sportello e controllare la
distanza tra lo sportello e le ante dei
mobili adiacenti.
^ Allineare l’anta del mobile alle ante
dei mobili adiacenti:
la compensazione laterale X si ottiene spostando l’anta del mobile e la
compensazione in altezza Y ruotando
i perni di registrazione a con un cacciavite piatto.
52
Installazione e incasso dell'apparecchio
^ Avvitare lo sportello dell'apparecchio
con l'anta del mobile attraverso il
cantonale di fissaggio a:
– preparare i fori di fissaggio nell'anta
del mobile (eventualmente tracciare
prima i punti).
– Avvitare le viti da truciolato b (4 x 14
mm).
^ Registrare l'anta del mobile in profondità Z:
allentare le viti nei fori bislunghi sulla
parte superiore dello sportello apparecchio c e nella parte inferiore d.
Lasciare una fessura di aerazione di
2 mm tra l'anta del mobile e il bordo
anteriore della nicchia, spostando
l'anta. Allinearla alle ante adiacenti
del mobile.
^ Applicare la copertura.
L'apparecchio è stato correttamente
incassato se:
– lo sportello si chiude perfettamente.
– lo sportello non poggia al corpo del
mobile.
– in corrispondenza dell'angolo in alto
sul lato della maniglia la guarnizione
aderisce bene.
Per la verifica introdurre una torcia elettrica accesa nell'apparecchio e chiudere lo sportello.
Oscurare l'ambiente e controllare se sui
lati dell'apparecchio si vede la luce. In
caso affermativo, controllare le singole
fasi di montaggio.
^ Chiudere lo sportello, verificarne la
posizione, e registrare la posizione
dell'anta in base alla posizione delle
ante dei mobili vicini.
^ Stringere di nuovo tutte le viti.
53
54
55
K 9122 Ui, K 9124 UiF
it - IT
M.-Nr. 09 828 100 / 00
