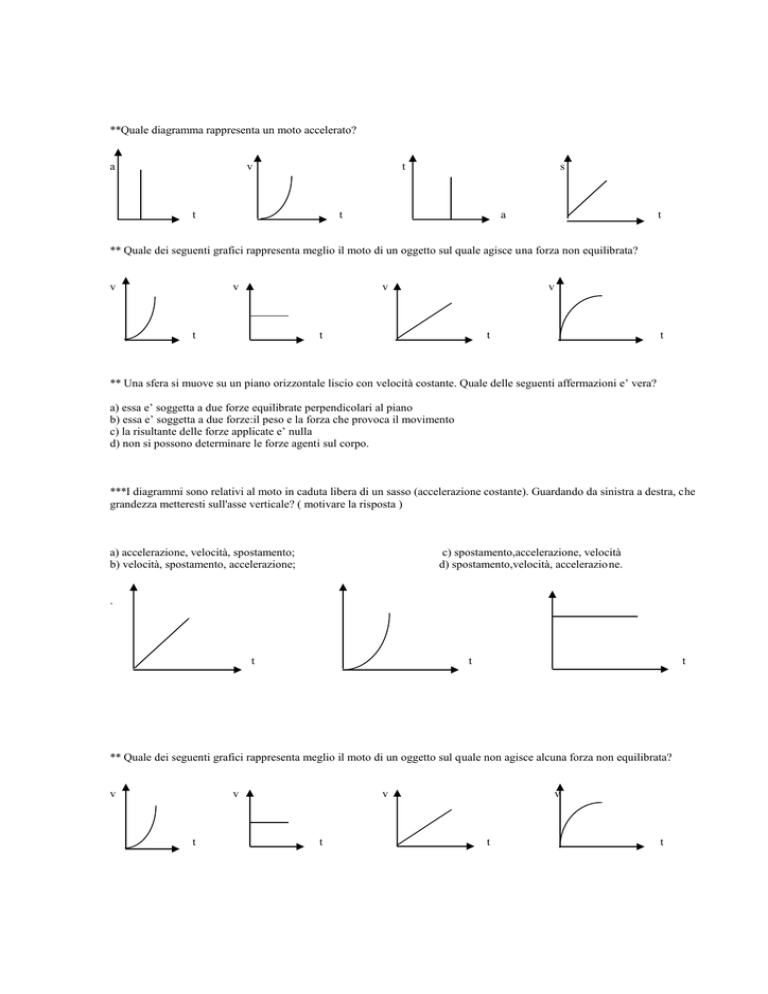

**Quale diagramma rappresenta un moto accelerato? a v t t s t a t ** Quale dei seguenti grafici rappresenta meglio il moto di un oggetto sul quale agisce una forza non equilibrata? v v v t v t t t ** Una sfera si muove su un piano orizzontale liscio con velocità costante. Quale delle seguenti affermazioni e’ vera? a) essa e’ soggetta a due forze equilibrate perpendicolari al piano b) essa e’ soggetta a due forze:il peso e la forza che provoca il movimento c) la risultante delle forze applicate e’ nulla d) non si possono determinare le forze agenti sul corpo. ***I diagrammi sono relativi al moto in caduta libera di un sasso (accelerazione costante). Guardando da sinistra a destra, che grandezza metteresti sull'asse verticale? ( motivare la risposta ) a) accelerazione, velocità, spostamento; b) velocità, spostamento, accelerazione; c) spostamento,accelerazione, velocità d) spostamento,velocità, accelerazio ne. . t t t ** Quale dei seguenti grafici rappresenta meglio il moto di un oggetto sul quale non agisce alcuna forza non equilibrata? v v t v t v t t **Quale diagramma rappresenta un moto accelerato? a v t t s t a t ** Se su un corpo non agisce alcuna forza, il corpo : a) si ferma se e’ in moto b) non ha accelerazione c) accelera d) nessuna delle risposte precedenti e’ corretta. ***Nel grafico A,B,C rappresentano tre corpi diversi. Quale delle seguenti affermazioni è corretta? ( motivare la risposta ) a) il corpo A si muove con accelerazione costante, il corpo B con velocità costante, il corpo C è fermo; b)il corpo A e il corpo B si muovono con velocità costante, il corpo C è fermo; c) il corpo A si muove con accelerazione costante, il corpo B e il corpo C con velocità costante; d) il corpo A si muove con velocità costante, il corpo B con accelerazione costante, il corpo C è fermo; S B A C t 1) Dato il grafico: v(m/s) 12 9 4 2 t (s) 3 5 9 12 16 individua il moto relativo ad ogni tratto e determina lo spazio dopo 12 s. 2)Calcolare il tempo necessario a un corpo in caduta libera da 17m, per raggiungere il suolo e il valore della velocità all’impatto. 3) Un oggetto si muove con velocità di 76km/h. Calcola la velocità finale, se decelerando per 3s, si ferma. Calcola lo spostamento durante la frenata. 4) Un corpo in caduta libera , raggiungere il suolo in 5 s. Calcola l’altezza di caduta e il valore della velocità all’impatto. 5)Scrivi la legge del seguente moto e calcola lo spazio percorso. V (m/s) 48 8 5 6) 12 18 t (s) Dato il grafico: V(m/s) 30 25 15 5 t (s) 4 10 16 20 30 individua il moto relativo ad ogni tratto e determina lo spazio dopo16 s. 7)Scrivi la legge relativa a tale moto e lo spazio percorso. v (m/s ) 30 12 t(s) 20
