aabbaabb pianta - rilievo prospetto bb pianta

A
A
33.83
Pavimentazione
in gres porcellanato
40/37 (A15026.a)
2.89
2.15
4.00
25.23
84
2.16
84
6.38
2.15
84
2.16
84
2.16
84
2.63
2.15
84
Cupressus
sempervirens
pyramidalis
53/53 (A21043.d)
30
84
14.25
2.15
84
4.90
2.56
2.15
Soglie in serizzo
41/38 (A14002.b)
84
B
B
B
65
89
65
B
1
5.26
1.62
1.55
Rigenerazione tappeti erbosi
52/52 (A21014.a)
78
78
40
1.20
78
78
40
1.20
78
78
40
1.20
1.07
1.20 1.22
Cordoli in serizzo
50/50 (C01051.c)
80
1
Soglie in serizzo
41/38 (A14002.b)
1.20
Rigenerazione tappeti erbosi
52/52 (A21014.a)
40
5.55
5.63
40
97
89
12.83
65
9.53
Massetto "Biostrasse"
49/49 (NP021)
3.50
3.50
13.28
1.07
1.20
65
PROSPETTO B-B
77.25
4.04
10.28
40
97
1.20
Cupressus
sempervirens
pyramidalis
53/53 (A21043.d)
1.63
Cupressus sempervirens pyramidalis
53/53 (A21043.d)
Pavimentazione in
gres porcellanato
40/37 (A15026.a)
3.00
Cupressus sempervirens pyramidalis
53/53 (A21043.d)
40
80
1.20
97
40
80
7.16
33.85
pavimentazione "Biostrasse" sp. cm. 7 - 49/49 (NP021)
misto stabilizzato fine cm. 15 - 29/48 (D.01.04.03.02)
fondazione stradale in riciclato ecolog. sp. cm. 20 - 28/47 (D.01.04.03.01)
13.25
0.15
0.20
0.07
-0,16
cordolo in serizzo
cm. 15x20
50/50 (C01051.c)
SEZIONE 1-1 scala 1:50
pavimentazione "Biostrasse" sp. cm. 7 - 49/49 (NP021)
misto stabilizzato fine cm. 15 - 29/48 (D.01.04.03.02)
fondazione stradale in riciclato ecolog. sp. cm. 20 - 28/47 (D.01.04.03.01)
terreno di coltivo riportato
e inerbito sp. cm. 5
52/52 (A21014.a)
15
15
7
5
cordolo in serizzo cm. 15x20
50/50 (C01051.c)
PIANTA - PROGETTO
A
A
20
PIANTA - RILIEVO
PROGETTO
PARTE VINCOLATA
PORTICO DX
PORTICO SX
SEZIONE BORDO STRADA CON
CORDOLO A RASO
AREA OGGETTO DEL PRIMO
STRALCIO DI INTERVENTO
RTP:
ARCH. VITTORIO ANSELMI
ARCH. FRANCESCO RASCHI
ARCH. NICOLA ZALTRON
ARCH. ERICA SARTI
ING. GIANLUCA BEI
P. I. UGO PAPOLA
PARTE NON VINCOLATA
COMUNE DI SANT'AGOSTINO
(Provincia di Ferrara)
PROGETTO DEFINITIVO - ESECUTIVO
DELLE OPERE DI RIPRISTINO CON
MIGLIORAMENTO SISMICO DEL
CIMITERO DI SANT'AGOSTINO A
SEGUITO DEL SISMA DEL MAGGIO 2012
REGIONE EMILIA ROMAGNA
ORDINANZA 120/2014
COMMISSARIO DELEGATO
PIANO ANNUALE 2013 - 2014
(capogruppo)
(progettazione architettonica)
(coordinatore per la sicurezza)
(progettazione architettonica)
(progettazione strutturale)
(progetto impianti)
collaborazione:
GEOM. ALESSANDRO SPROCATI
(rilievi e prestazioni accessorie)
COMMITTENTE:
AMMINISTRAZIONE COMUNALE
DI SANT'AGOSTINO
Piazza Pertini Sant'Agostino (FE)

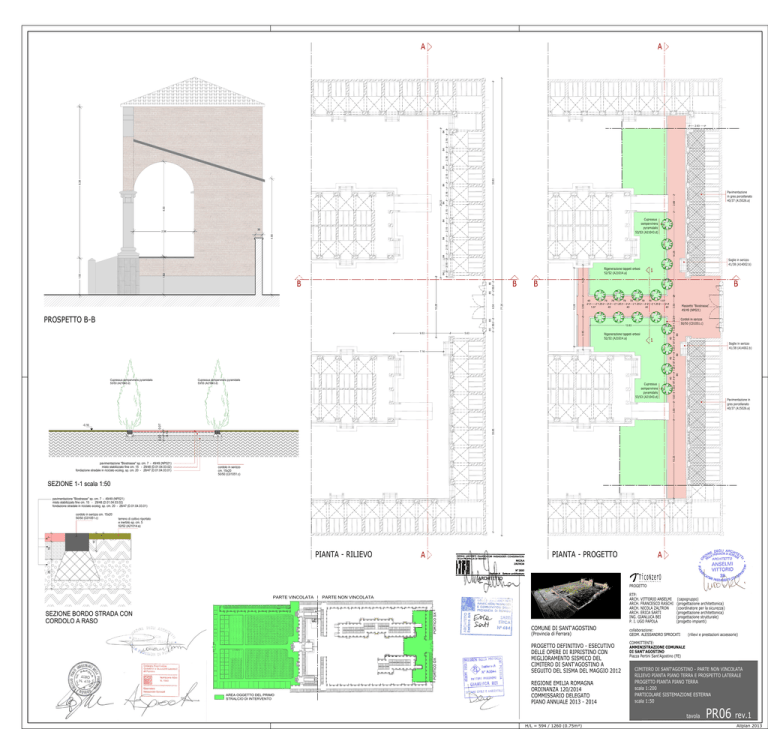

CIMITERO DI SANT'AGOSTINO - PARTE NON VINCOLATA
RILIEVO PIANTA PIANO TERRA E PROSPETTO LATERALE
PROGETTO PIANTA PIANO TERRA
scala 1:200
PARTICOLARE SISTEMAZIONE ESTERNA
scala 1:50
tavola
H/L = 594 / 1260 (0.75m²)
PR06 rev.1
Allplan 2013
