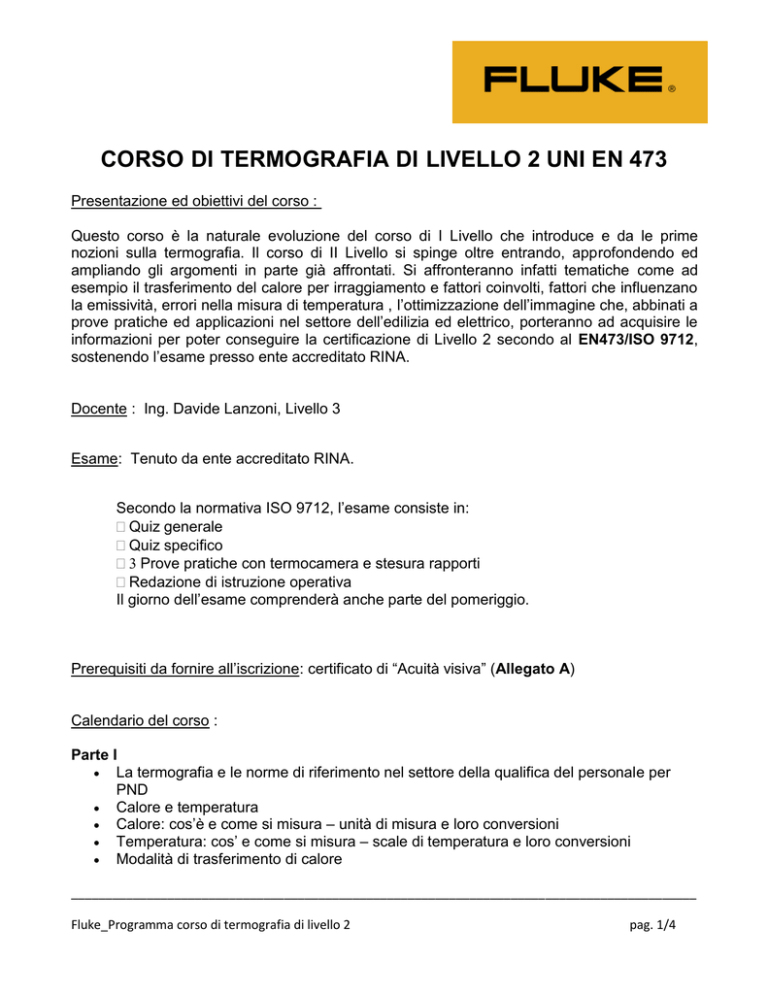

corso di termografia di livello 2 uni en 473

CORSO DI TERMOGRAFIA DI LIVELLO 2 UNI EN 473
Presentazione ed obiettivi del corso :
Questo corso è la naturale evoluzione del corso di I Livello che introduce e da le prime
nozioni sulla termografia. Il corso di II Livello si spinge oltre entrando, approfondendo ed
ampliando gli argomenti in parte già affrontati. Si affronteranno infatti tematiche come ad
esempio il trasferimento del calore per irraggiamento e fattori coinvolti, fattori che influenzano
la emissività, errori nella misura di temperatura , l’ottimizzazione dell’immagine che, abbinati a
prove pratiche ed applicazioni nel settore dell’edilizia ed elettrico, porteranno ad acquisire le
informazioni per poter conseguire la certificazione di Livello 2 secondo al EN473/ISO 9712,
sostenendo l’esame presso ente accreditato RINA.
Docente : Ing. Davide Lanzoni, Livello 3
Esame: Tenuto da ente accreditato RINA.
Secondo la normativa ISO 9712, l’esame consiste in:
Quiz generale
Quiz specifico
Prove pratiche con termocamera e stesura rapporti
Redazione di istruzione operativa
Il giorno dell’esame comprenderà anche parte del pomeriggio.
Prerequisiti da fornire all’iscrizione: certificato di “Acuità visiva” (Allegato A)
Calendario del corso :
Parte I
 La termografia e le norme di riferimento nel settore della qualifica del personale per
PND
 Calore e temperatura
 Calore: cos’è e come si misura – unità di misura e loro conversioni
 Temperatura: cos’ e come si misura – scale di temperatura e loro conversioni
 Modalità di trasferimento di calore
___________________________________________________________________________________________
Fluke_Programma corso di termografia di livello 2
pag. 1/4



Conduzione: legge di Fourier, conduttività e resistenza termica
Convezione: legge di Newton, coefficiente di convezione
Irraggiamento:
 La formula di Planck e la legge di Wien
 La legge di Stefan - Boltzmann
 Grafici dell'emissione del corpo nero, corpo grigio e corpo reale
 Coefficienti di emissività, riflessività, trasmissività
 Assorbimento
 Componenti della radiazione e legge di Kirchoff
 Lo spettro infrarosso
 Legge e curve di Planck
 Prove pratiche
Parte II
Approfondimento del trasferimento del calore per irraggiamento e fenomeni coinvolti
 Fenomeni di riflessione, influenze sulle misure e correzioni
 Fenomeni di trasmissione, influenze sulle misure e correzioni
 Fattori che influenzano l’emissività
 Misura dell’emissività
 Trasmissività, attenuazione atmosferica e finestre IR
 Misura della trasmissività
Principio di funzionamento delle termocamere e corrette impostazioni di misura
 Vari tipi di sensore
 Esempi di termocamere: qualitative, quantitative
 Parametri dell'immagine termografica
 Focalizzazione ottica e scelta del corretto range e span
 Sistemi di analisi (punti, linee, aree)
 Settaggio emissività e parametri ambientali
 Potere di risoluzione spaziale
 Errori nella misura di temperatura (in generale)
 IFOV e FOV
 Risoluzione rispetto ad obiettivi e distanze
 NETD e MRTD – risoluzione termica dello strumento e frequenza spaziale
 Prove pratiche
Parte III
 Definizione di termografia
 Termocamere e loro funzionamento
 Strumenti per la misura di temperatura a contatto
 Strumenti per la misura di temperatura senza contatto
 Prestazioni e criteri di scelta delle termocamere
___________________________________________________________________________________________
Fluke_Programma corso di termografia di livello 2
pag. 2/4










Ottimizzazione dell’immagine
Emettitori diffusi e speculari
Emettitori a banda larga e selettivi
Misura dell’energia radiante e equazione di calcolo delle temperature superficiali
Necessità di strumentazione di supporto (indagini “building”, indagini elettriche)
Calibrazione della strumentazione con il corpo nero di riferimento
Elementi da considerare per l’ottenimento di una buona immagine termica:
Trattamento immagini con PC per miglioramento dell’immagine
Rapporti e documentazione
Prove pratiche
Parte IV
Aspetti generali per le applicazioni
 Anomalie termiche risultanti da differenze di resistenza termica:
 Anomalie termiche risultanti da differenze di capacità termica
 Anomalie termiche risultanti da differenze di stato fisico
 Anomalie termiche risultanti da problemi di flusso di fluidi
 Anomalie termiche risultanti da attrito
 Anomalie termiche risultanti da non omogenee condizioni esotermiche o endotermiche
Applicazioni nel settore dell’edilizia
 Rilevazione qualitativa di dispersioni energetiche e anomalie termiche degli edifici: la
norma UNI EN 13187 e UNI 9252
 Aspetti termici legati alla presenza di umidità
 Controllo sui tetti (ASTM C1153)
 Aspetti termici dovuti a difetti (distacchi di intonaco, fessurazioni, bypass
dell’isolamento termico, perdite)
 Aspetti termici dovuti ad infiltrazioni d’aria e tecniche di ricerca
 Utilizzo dei transitori termici
 Utilizzo della termografia nella valutazione di impianti di riscaldamento, fotovoltaici
Applicazioni nel settore elettrico
 Principi generali: corrente elettrica, resistenza elettrica, legge di Ohm, effetto Joule
 Controllo di sottostazioni di trasformazione e linee elettriche ad alta tensione: influenza
dei fattori ambientali
 Controllo di circuiti e quadri elettrici in media e bassa tensione (ASTM E1934)
Applicazioni nel settore meccanico e del trasporto fluidi
 Principi generali: attrito, perdita di isolamento negli avvolgimenti
 Verifica di cuscinetti, alberi, giunti di organi meccanici rotanti (ASTM E1934)
Altre applicazioni nel settore industriale
 Controllo dei film plastici mediante filtri
 Controllo dei rivestimenti refrattari
 Applicazioni nel settore siderurgico e cartario
 Cenni sulle applicazioni “attive”
 Prove pratiche
___________________________________________________________________________________________
Fluke_Programma corso di termografia di livello 2
pag. 3/4
Parte V
 Le norme UNI EN 473 ed ISO 9712
 La norma UNI 10874: termini e definizioni
 Esempi di redazione di istruzioni operative
 Applicazioni pratiche in campo:
1.
Applicazioni “building” di ricerca perdite energetiche
2.
Test blower door con ricerca infiltrazioni (se l’aula lo consente)
3.
Applicazioni “building” di difetti edilizi
4.
Applicazione nel settore elettrico
5.
Applicazione nel settore meccanico (se possibile)
Nel corso delle lezioni saranno effettuate verifiche di apprendimento con questionari a
risposta multipla
Normative di riferimento:
 UNI 10824: termini e definizioni
 UNI EN 473 – ISO 9712: qualifica e certificazione del personale
 UNI 9252- UNI EN 13187: isolamento termico involucro esterno edifici
 ASTM C1153: Standard Practice for Locating of Wet Insulation in Roofing System
Using Infrared Imaging
 ASTM C1060: Standard Practice for Thermographic Inspection of Insulation
Installations in Envelope Cavities of Frame Buildings;
 ASTM E1934: Standard Guide for Examining Electrical and Mechanical Equipment
with Infrared Thermography
Costo Corso: 1500€ (IVA esclusa)
Costo ESAME : 350€ (IVA esclusa)
Allegato A
Certificato di “Acuita’ visiva”:
Deve essere rilasciato da un oculista, optometrista o altro personale medico qualificato e
deve riportare esattamente le seguenti diciture (ogni altra forma di certificato non è valida al
fine del rilascio della certificazione UNI EN 473
