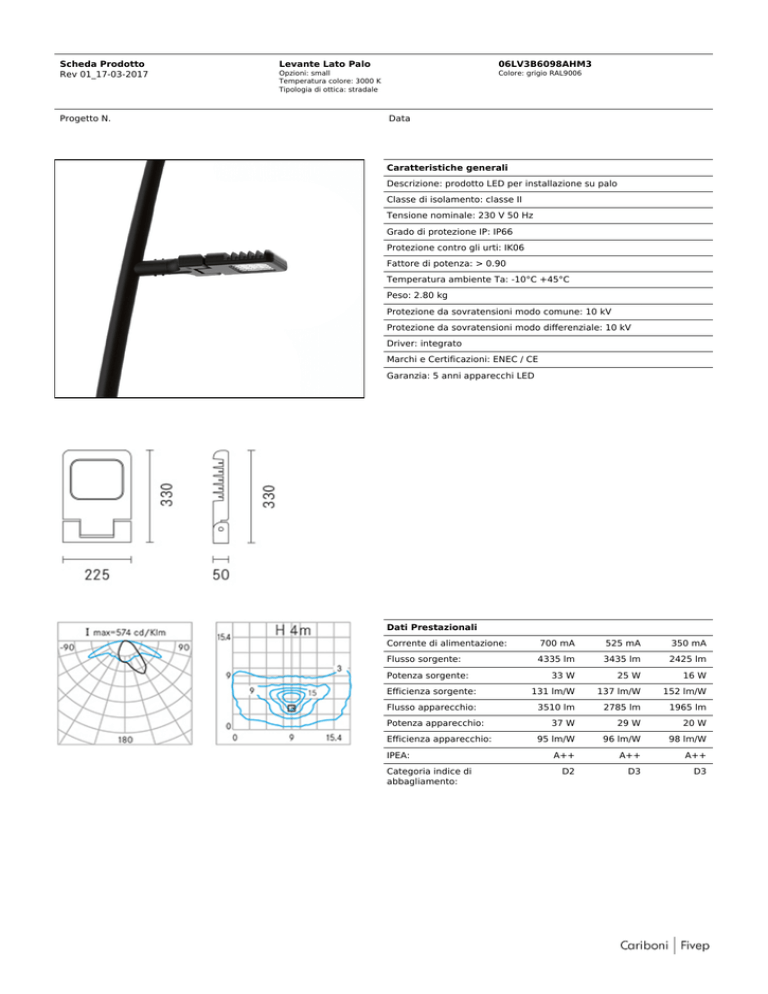

Scheda Prodotto
Rev 01_17-03-2017
Progetto N.
Levante Lato Palo
06LV3B6098AHM3
Opzioni: small
Temperatura colore: 3000 K
Tipologia di ottica: stradale
Colore: grigio RAL9006
Data
Caratteristiche generali
Descrizione: prodotto LED per installazione su palo
Classe di isolamento: classe II
Tensione nominale: 230 V 50 Hz
Grado di protezione IP: IP66
Protezione contro gli urti: IK06
Fattore di potenza: > 0.90
Temperatura ambiente Ta: -10°C +45°C
Peso: 2.80 kg
Protezione da sovratensioni modo comune: 10 kV
Protezione da sovratensioni modo differenziale: 10 kV
Driver: integrato
Marchi e Certificazioni: ENEC / CE
Garanzia: 5 anni apparecchi LED
Dati Prestazionali
Corrente di alimentazione:
700 mA
525 mA
350 mA
Flusso sorgente:
4335 lm
3435 lm
2425 lm
33 W
25 W
16 W
Efficienza sorgente:
131 lm/W
137 lm/W
152 lm/W
Flusso apparecchio:
3510 lm
2785 lm
1965 lm
37 W
29 W
20 W
95 lm/W
96 lm/W
98 lm/W
A++
A++
A++
D2
D3
D3
Potenza sorgente:
Potenza apparecchio:
Efficienza apparecchio:
IPEA:
Categoria indice di
abbagliamento:
Sistema Ottico
Regolazione di Flusso
Sorgente: 16 LED
Standard
Su richiesta
Temperatura colore: 3000 K
Autoapprendimento mezzanotte virtuale
X
Indice di resa cromatica (CRI): ≥ 70
Emissione di flusso costante CLO
Tipologia di ottica: stradale
Regolazione 1-10
Vita gruppo ottico: >100.000h @700mA @Ta25°C TM21 L80B20
Variazione della tensione di rete
X
Classe di sicurezza fotobiologica: EXEMPT GROUP
Linea pilota
X
ULOR: 0 %
Regolazione DALI
X
DLOR: 100 %
Telegestione onde convogliate PLC
X
Categoria intensità luminosa: G2
Telegestione wireless
X
Riferimenti Normativi
Sensori di movimento / luminosità
X
X
X
EN60598‐1 / EN60598-2-3 / EN60598-2-5 / EN62471 / EN61547
Installazione e manutenzione
Materiali
Installazione: palo
Corpo: pressofusione in lega di alluminio UNI EN AB 46100
Fissaggio: testa palo + sbraccio Ø 48/60 mm, fisso o regolabile con
passo 15° / parete, fisso o regolabile con passo 15°
Lenti: PMMA
Ø cavo di alimentazione: 10 ÷ 14 mm
Guarnizioni: silicone estruso antinvecchiante
Viti: acciaio inox AISI 304
Passacavo: PG16
Finitura: fosfocromatazione e verniciatura in polveri di poliestere
Colori
grigio RAL9006
Cod. 06LV3B6098AHM3
Sablé 100 Noir
Cod. 06LV3B6098CHM3
Complementi
06AK900A0
06AK900C0
06AK903A0
L15 kit attacco per pali Ø 60-76 mm. Colore:
grigio RAL9006.
L15 kit attacco per pali Ø 60-76 mm. Colore:
Sablé 100 Noir.
L3 kit giunto singolo per pali Ø 60-76 mm.
Colore: grigio RAL9006.
06AK903C0
06AK904A0
06AK904C0
L3 kit giunto singolo per pali Ø 60-76 mm.
Colore: Sablé 100 Noir.
L4 kit giunto doppio per pali Ø 60-76 mm.
Colore: grigio RAL9006.
L4 kit giunto doppio per pali Ø 60-76 mm.
Colore: Sablé 100 Noir.
06AK921A0
06AK921C0
06AK922A0
B1 braccio Ø 60 mm per pali Ø 60-76 mm.
Colore: grigio RAL9006.
B1 braccio Ø 60 mm per pali Ø 60-76 mm.
Colore: Sablé 100 Noir.
B1 braccio doppio Ø 60 mm per pali Ø 60-76
mm. Colore: grigio RAL9006.
06AK922C0
06AK952A0
06AK952C0
B1 braccio doppio Ø 60 mm per pali Ø 60-76
mm. Colore: Sablé 100 Noir.
L9 giunto LEVANTE SMALL per palo Ø 60 mm.
Colore: grigio RAL9006.
L9 giunto LEVANTE SMALL per palo Ø 60 mm.
Colore: Sablé 100 Noir.
NOTE
