reattanze 3f - EMG Trasformatori

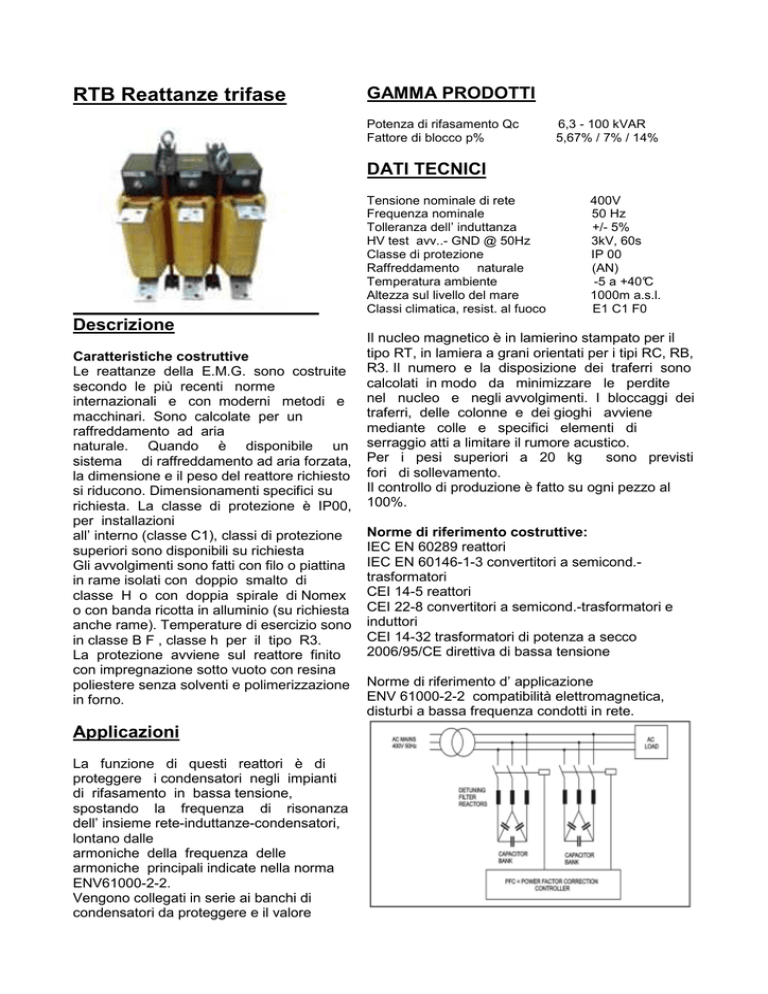

RTB Reattanze trifase
GAMMA PRODOTTI
Potenza di rifasamento Qc
Fattore di blocco p%
6,3 - 100 kVAR
5,67% / 7% / 14%
DATI TECNICI
Tensione nominale di rete
Frequenza nominale
Tolleranza dell’ induttanza
HV test avv..- GND @ 50Hz
Classe di protezione
Raffreddamento naturale
Temperatura ambiente
Altezza sul livello del mare
Classi climatica, resist. al fuoco
Descrizione
Caratteristiche costruttive
Le reattanze della E.M.G. sono costruite
secondo le più recenti norme
internazionali e con moderni metodi e
macchinari. Sono calcolate per un
raffreddamento ad aria
naturale. Quando è disponibile un
sistema di raffreddamento ad aria forzata,
la dimensione e il peso del reattore richiesto
si riducono. Dimensionamenti specifici su
richiesta. La classe di protezione è IP00,
per installazioni
all’ interno (classe C1), classi di protezione
superiori sono disponibili su richiesta
Gli avvolgimenti sono fatti con filo o piattina
in rame isolati con doppio smalto di
classe H o con doppia spirale di Nomex
o con banda ricotta in alluminio (su richiesta
anche rame). Temperature di esercizio sono
in classe B F , classe h per il tipo R3.
La protezione avviene sul reattore finito
con impregnazione sotto vuoto con resina
poliestere senza solventi e polimerizzazione
in forno.
Applicazioni
La funzione di questi reattori è di
proteggere i condensatori negli impianti
di rifasamento in bassa tensione,
spostando la frequenza di risonanza
dell’ insieme rete-induttanze-condensatori,
lontano dalle
armoniche della frequenza delle
armoniche principali indicate nella norma
ENV61000-2-2.
Vengono collegati in serie ai banchi di
condensatori da proteggere e il valore
400V
50 Hz
+/- 5%
3kV, 60s
IP 00
(AN)
-5 a +40°C
1000m a.s.l.
E1 C1 F0
Il nucleo magnetico è in lamierino stampato per il
tipo RT, in lamiera a grani orientati per i tipi RC, RB,
R3. Il numero e la disposizione dei traferri sono
calcolati in modo da minimizzare le perdite
nel nucleo e negli avvolgimenti. I bloccaggi dei
traferri, delle colonne e dei gioghi avviene
mediante colle e specifici elementi di
serraggio atti a limitare il rumore acustico.
sono previsti
Per i pesi superiori a 20 kg
fori di sollevamento.
Il controllo di produzione è fatto su ogni pezzo al
100%.
Norme di riferimento costruttive:
IEC EN 60289 reattori
IEC EN 60146-1-3 convertitori a semicond.trasformatori
CEI 14-5 reattori
CEI 22-8 convertitori a semicond.-trasformatori e
induttori
CEI 14-32 trasformatori di potenza a secco
2006/95/CE direttiva di bassa tensione
Norme di riferimento d’ applicazione
ENV 61000-2-2 compatibilità elettromagnetica,
disturbi a bassa frequenza condotti in rete.
induttivo dipende dalle frequenze di
taratura de circuito induttanzacondensatori. Questo valore è specificato
indicando il fattore di blocco p% che indica
la caduta di tensione percentuale a
50Hz
calcolata sulla impedenza equivalente dell’
induttanza di rifasamento.
p% : fattore di blocco, indica la caduta di tensione percentuale a 50Hz calcolata sulla impedenza equivalente
dell’induttanza piu’ la capacità di rifasamento, rispetto la tensione di rete nominale: p = XL / XC x 100
Q : potenza reattiva del rifasamento (VAR)
Ln : induttanza nominale espresso in mH, con tolleranza media sulle tre fasi di +/- 5%
Ith : corrente termica, ricavata con la formula:
indicando con In il valore efficace della N-esima armonica di corrente.
Ptot : potenza persa totale,comprensiva del carico armonico indicato, riportata a 75°C.
Caratteristiche elettriche
Le rettanze trifasi RTB hanno induttanza con
linearità L>0.95 Ln fino ad una corrente I lin =
1.2 x ( I1 + I3 + I5 + I7 + ...)
Il contenuto armonico considerato nella norma
ENV 61000-2-2 e preso come riferimento per
queste reattanze RTB è:
U3=0,5%; U5=6%; U7=5%; U11=3,5%;
U13=3%; etc.
La variazione di rete ammessa è di +/- 10%.
Accessori
Su richiesta i reattori possono essere dotati di:
- uno o piu’ interruttori termici da (250V, 2.5A
@cosFi=1) o sonde termiche PT100.
- sono disponibili i seguenti tipi di connessoni:
morsetti a vite IP20, viti fissate su piastra
isolante in vetro poliestere, cavetti liberi con
capicorda.
- Protezione delle connessioni mediante piastra
in
plexiglass o lexan
- alter tensioni ( per es.208V,690V ) inferiori a
1000V
- alter frequenze f (60Hz )
- alter potenze di rifasamento Q
- altri fattori di blocco p%
- esecuzione per sistemi con contenuto
armonico in
corrente superiore rispetto a quanto previsto
dalla
normativa ( versione rinforzata )
- esecuzione protetta per climi tropicali,
ambienti salini, ad elevato inqinamento.
Disegni
RM - RM
RM
RM
Installazione
E’ responsabilità dell’installatore rispettare le norme di installazione nazionali ed internazionali.I
reattori funzionano correttamente solo nelle condizioni specificate. Un incremento della potenza di
dimensionamento si rende necessario per temperature ambiente di funzionamento superiori a
40°C e per quote di installazione superiori a 1000 m s.l.m. Temperatura di trasporto e
immagazzinamento: -25°C / +70°C. Durante il funzion amento deve essere garantita una adeguata
circolazione d’aria. E’ necessario proteggere il reattore da sovraccarichi e cortocircuiti con
opportuni fusibili e/o interruttori.La frequenza di lavoro è di 50Hz. Per reattori con classe di
protezione IP00, la protezione contro fulminazioni deve essere fornita da adeguate misure di
protezione dell’installazione ( casse, armadi).
Connessioni
1
2
3
Dimensions of Europa type connection block
current
[A]
0-32
32-41
S connection
block [mm2]
4
6
Hole diameter
[mm]
4,2
5
Dimensions of connection alu. bars (IP00)
current
[A]
130
160
200
220
300
370
460
500
560
650
700
750
800
850
1100
1450
a
[mm]
15x3
20x3
20x4
25x4
30x4
40x4
40x5
50x5
50x6
50x8
60x6
60x8
60x10
80x6
80x8
80x10
x
[mm]
18
23
23
28
35
45
45
55
55
55
65
65
65
85
85
85
c
[mm]
7.5
10
10
12.5
15
20
20
14
14
14
17
17
17
20
20
20
y
[mm]
22
22
22
26
26
26
40
40
40
Ø
[mm]
6.6
9
9
11
11
14
14
11
11
11
14
14
14
14
14
14
drawing
1
1
1
1
1
1
1
2
2
2
2
2
2
3
3
3
Reattanze trifasi su ferro
Alcuni esempi di reattori trifase di filtro AC prodotti da E.M.G.
Electrical characteristic
Code
R3F00K0AN
R3F01K0AN
R3F02K0AN
R3F03K0AN
R3F04K0AN
R3F05K0AN
R3F06K0AN
R3F07K0AN
R3F08K0AN
R3F09K0AN
R3F10K0AN
R3F11K0AN
R3F12K0AN
R3F13K0AN
R3F14K0AN
R3F15K0AN
R3F16K0AN
R3F17K0AN
R3F18K0AN
R3F19K0AN
R3F20K0AN
R3F21K0AN
R3F22K0AN
R3F23K0AN
R3F24K0AN
R3F25K0AN
L
(mH)
1,8
2,3
0,76
0,1
0,8
0,17
0,8
1
0,75
0,5
0,25
0,13
0,06
0,38
0,18
0,18
0,16
0,03
0,35
0,12
0,11
0,08
48,1
0,25
3
0,05
I eff
(A)
35
26
81
180
96
180
110
100
125
160
190
390
670
190
390
380
540
1300
400
720
800
1025
500
660
150
950
Freq.
(Hz)
100
100
100
200
85
50
50
85
85
50
200
110
50
210
50
50
85
50
85
85
50
80
150
50
60
400
Losses
(W)
78
80
80
190
240
190
230
290
340
340
400
420
520
760
750
750
890
890
800
800
1400
1300
1300
1080
950
950
Vector
group
III
III
Y
Y
III
Y
III
III
III
III
III
III
III
III
III
III
III
III
III
III
III
III
III
III
III
III
Mechanical
characteristic
Dimensions
Weight
WxDxH (mm)
(Kg)
290x200x230
15
290x200x230
15
290x170x260
28
290x170x260
28
300x170x260
30
240x150x230
28
290x190x300
38
330x210x280
40
320x160x340
45
320x170x340
48
370x220x350
55
370x200x350
65
370x220x350
70
360x180x350
75
350x210x350
75
380x200x350
90
370x220x350
110
400x390x400
160
420x240x400
126
470x300x420
140
470x260x600
180
550x290x600
190
580x320x560
180
580x320x560
244
610x300x560
290
680x550x630
420
Reattanze trifasi in aria
Su specifica richiesta si eseguono
reattanze in aria sia in bassa
tensione che media tensione.
