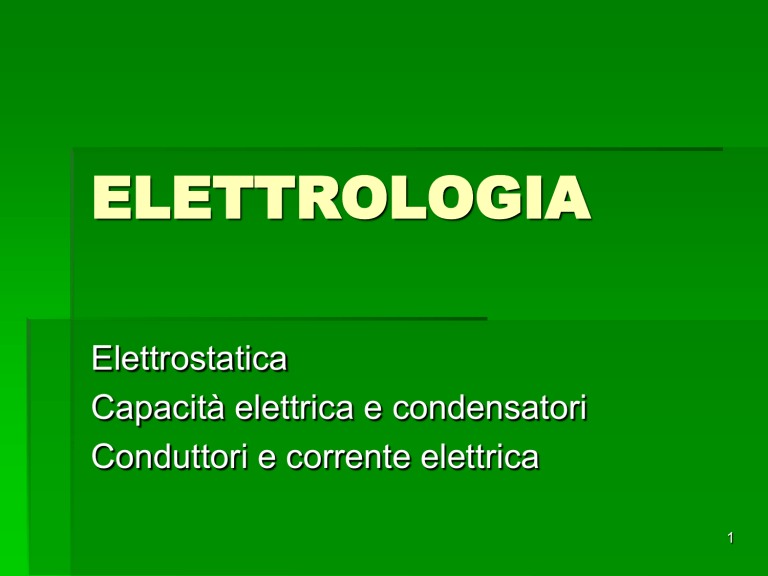

ELETTROLOGIA
Elettrostatica
Capacità elettrica e condensatori
Conduttori e corrente elettrica
1
2
Lampi, tuoni e fulmini
3
Triboelettricità
4
Triboelettricità
5
Cariche elettriche
6
Costituenti elementari della materia
7
8
9
10
11
12
Legge di Coulomb (4)
13
Carica elementare
14
Proprietà della carica elettrica
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
TEOREMA DI GAUSS: sfera conduttrice (2)
38
39
40
41
42
43
Condensatore piano e cilindrico
Capacità del condensatore:
C = Q/DV
Condensatore piano:
C = e0er S/d
Condensatore cilindrico:
C = 2pe0er l r2/d
44
CONDENSATORI IN SERIE
DEFINIZIONE:
Entrambi i condensatori
possiedono la stessa
carica
Q
45
CONDENSATORI IN PARALLELO
DEFINIZIONE:
Entrambi i condensatori
si trovano applicata la stessa
differenza di potenziale
(VB – VA)
46
47
48
49
Legge di Ohm in forma locale
me/τ = η (“viscosità” elettronica)
50
LEGGI DI OHM
( l = lunghezza del filo conduttore)
l
VA >VB
ΔV = VA - VB
51
52
53
Unità S.I.per resistenza e resistività
54
55
SCHEMA DI UN CIRCUITO ELETTRICO
Circuito “minimo” =
generatore di tensione  el.attivo G
+ conduttore metallico  el.passivi R,C
Generatore di tensione =
qualunque (pila, dinamo, accumulatore,...)
erogatore di forza elettromotrice56
57
CIRCUITO IN SERIE
58
59
CIRCUITO IN PARALLELO
60
61
62
63
64
65
Energia accumulata in un condensatore
carico
Ricordando che C = eS/d e che il volume U
compreso tra le armature vale U = S∙d, allora
la densità di energia  presente nel campo
elettrico E = ΔV∙d del condensatore è:
 = ½ εE2
66
Carica e scarica del condensatore
In generale, il condensatore impedisce il passaggio di corrente.
La corrente passa solo per un tempo limitato (fase transiente).
Corrente e ddp alle armature sono funzioni del tempo: i = i(t), V = V(t)
CARICA
SCARICA
Carica (con ddp):
Scarica (senza ddp):
inizio: i(0) = V0/R, VC(0)=0
inizio: i(t) = V0/R, VC(0)=V0
fine: i(t) = 0, VC(t) = V0
fine: i(t) = 0, VC(t) = 0
passaggio di corrente
accumulo carica/energia
aumento ddp alle armature
passaggio di corrente
rilascio carica/energia
diminuzione ddp alle armature
67
Corrente e tensione nel circuito RC
CARICA
SCARICA
t
q(t)
V (t) 
 V e RC
C
0
C

68
Costante di tempo RC
i(t) e V(t) sono funzioni esponenziali del tempo:
crescono o decrescono sempre secondo la legge
i(t), V(t)  e-t/RC
RC ha le dimensioni di un tempo
t = RC = costante di tempo
t=
 ΔV Q 
RC     
 i ΔV 
Q   Q   
 
 t

 i  Q t 
tempo dopo cui e-t/t = e-1 = 1/e = 1/2.718 = 0.37
(37 % del valore iniziale)
Dipende dai valori della resistenza R e della capacità C
elementi passivi del circuito, variabili arbitrariamente!
69
Conduzione ionica
Elettrolisi ed elettroforesi
70
71
72
73
74
75
