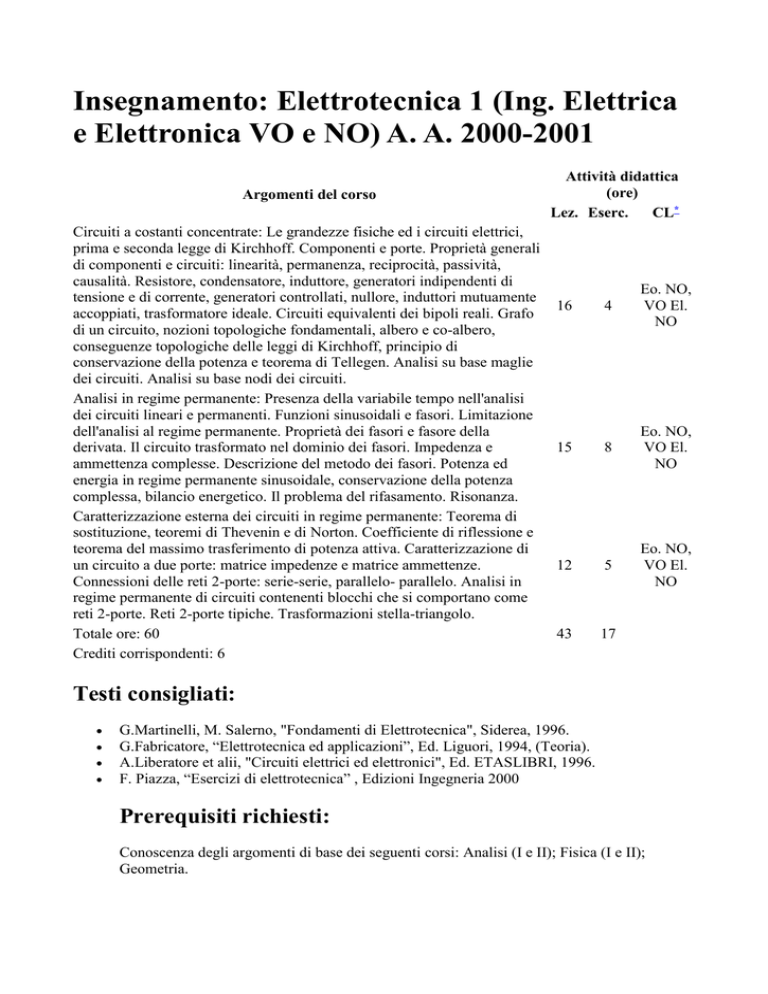

Insegnamento: Elettrotecnica 1 (Ing. Elettrica
e Elettronica VO e NO) A. A. 2000-2001
Argomenti del corso
Circuiti a costanti concentrate: Le grandezze fisiche ed i circuiti elettrici,
prima e seconda legge di Kirchhoff. Componenti e porte. Proprietà generali
di componenti e circuiti: linearità, permanenza, reciprocità, passività,
causalità. Resistore, condensatore, induttore, generatori indipendenti di
tensione e di corrente, generatori controllati, nullore, induttori mutuamente
accoppiati, trasformatore ideale. Circuiti equivalenti dei bipoli reali. Grafo
di un circuito, nozioni topologiche fondamentali, albero e co-albero,
conseguenze topologiche delle leggi di Kirchhoff, principio di
conservazione della potenza e teorema di Tellegen. Analisi su base maglie
dei circuiti. Analisi su base nodi dei circuiti.
Analisi in regime permanente: Presenza della variabile tempo nell'analisi
dei circuiti lineari e permanenti. Funzioni sinusoidali e fasori. Limitazione
dell'analisi al regime permanente. Proprietà dei fasori e fasore della
derivata. Il circuito trasformato nel dominio dei fasori. Impedenza e
ammettenza complesse. Descrizione del metodo dei fasori. Potenza ed
energia in regime permanente sinusoidale, conservazione della potenza
complessa, bilancio energetico. Il problema del rifasamento. Risonanza.
Caratterizzazione esterna dei circuiti in regime permanente: Teorema di
sostituzione, teoremi di Thevenin e di Norton. Coefficiente di riflessione e
teorema del massimo trasferimento di potenza attiva. Caratterizzazione di
un circuito a due porte: matrice impedenze e matrice ammettenze.
Connessioni delle reti 2-porte: serie-serie, parallelo- parallelo. Analisi in
regime permanente di circuiti contenenti blocchi che si comportano come
reti 2-porte. Reti 2-porte tipiche. Trasformazioni stella-triangolo.
Totale ore: 60
Crediti corrispondenti: 6
Attività didattica
(ore)
Lez. Eserc.
CL*
16
4
Eo. NO,
VO El.
NO
15
8
Eo. NO,
VO El.
NO
12
5
Eo. NO,
VO El.
NO
43
17
Testi consigliati:
G.Martinelli, M. Salerno, "Fondamenti di Elettrotecnica", Siderea, 1996.
G.Fabricatore, “Elettrotecnica ed applicazioni”, Ed. Liguori, 1994, (Teoria).
A.Liberatore et alii, "Circuiti elettrici ed elettronici", Ed. ETASLIBRI, 1996.
F. Piazza, “Esercizi di elettrotecnica” , Edizioni Ingegneria 2000
Prerequisiti richiesti:
Conoscenza degli argomenti di base dei seguenti corsi: Analisi (I e II); Fisica (I e II);
Geometria.
