Istituto Tecnico Industriale Statale “Ettore Majorana”
ITIS
RELAZIONE
Laboratorio di
T. D. P.
“E. MAJORANA”
CASSINO (FR)
N°
- 1-

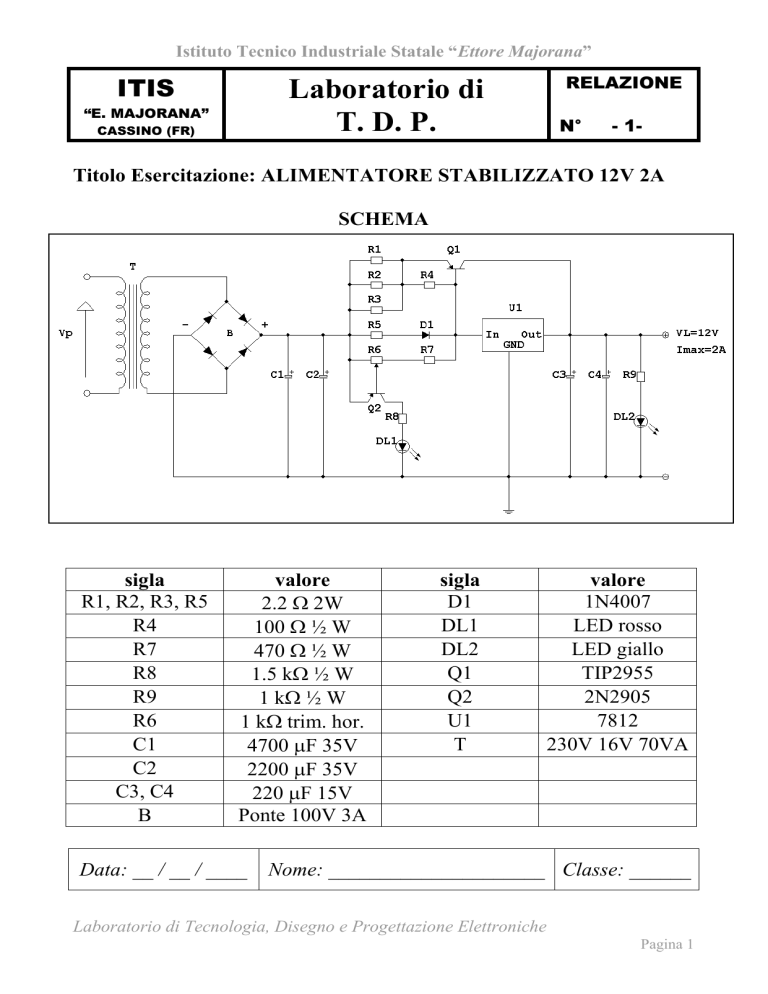

Titolo Esercitazione: ALIMENTATORE STABILIZZATO 12V 2A
SCHEMA
sigla
R1, R2, R3, R5
R4
R7
R8
R9
R6
C1
C2
C3, C4
B
valore
2.2  2W
100  ½ W
470  ½ W
1.5 k ½ W
1 k ½ W
1 k trim. hor.
4700 F 35V
2200 F 35V
220 F 15V
Ponte 100V 3A
Data: __ / __ / ____
sigla
D1
DL1
DL2
Q1
Q2
U1
T
valore
1N4007
LED rosso
LED giallo
TIP2955
2N2905
7812
230V 16V 70VA
Nome: _____________________ Classe: ______
Laboratorio di Tecnologia, Disegno e Progettazione Elettroniche
Pagina 1
Istituto Tecnico Industriale Statale “Ettore Majorana”
1. Descrizione del Progetto
(Devi parlare di …..
 Cosa sono gli alimentatori
 Cosa è l’alimentatore non stabilizzato
 Cosa è l’alimentatore stabilizzato
 Descrivi lo schema elettrico soffermandoti sulle funzioni delle varie parti:
o Trasformatore
o Raddrizzatore
o Condensatore
o Regolatore di tensione
o Transistor di potenza Q1
o Circuito on R6, Q2 e DL1) …….
2. Le fasi del progetto
(Devi parlare di …..
 Quali sono le attività che hai eseguito per passare dallo schema al circuito stampato
 Come hai deciso il posizionamento dei componenti
 Come hai tenuto conto delle dimensioni
 Come hai tracciato le piste sul lucido
 Come è stato realizzato il circuito stampato
 La procedura e l’ordine che hai seguito per saldare i componenti) ……
3. Il Collaudo
(Devi parlare di …..
 Quale schema hai realizzato per effettuare il collaudo, quindi devi anche disegnare
Lo schema a blocchi del circuito di collaudo
 Devi descrivere la procedura di collaudo
 Devi riportare la tabella con le misure effettuare per il collaudo
Corrente (A)
Tensione (V)
…..
…..
…..
…..
 Usando EXCEL devi disegnare, con i valori misurati, la curva di regolazione dell’alimentatore
V
I
Laboratorio di Tecnologia, Disegno e Progettazione Elettroniche
Pagina 2
Istituto Tecnico Industriale Statale “Ettore Majorana”
 Misurando il ∆V/∆I della curva di regolazione calcola la resistenza interna dell’alimentatore)
…
4. Conclusioni
(Devi parlare di …..
 Cosa hai imparato da questa esercitazione
 Quali difficoltà hai incontrato e come le hai superate) …..
Commenti del docente: ______________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
VOTO FINALE
Laboratorio di Tecnologia, Disegno e Progettazione Elettroniche
Pagina 3
