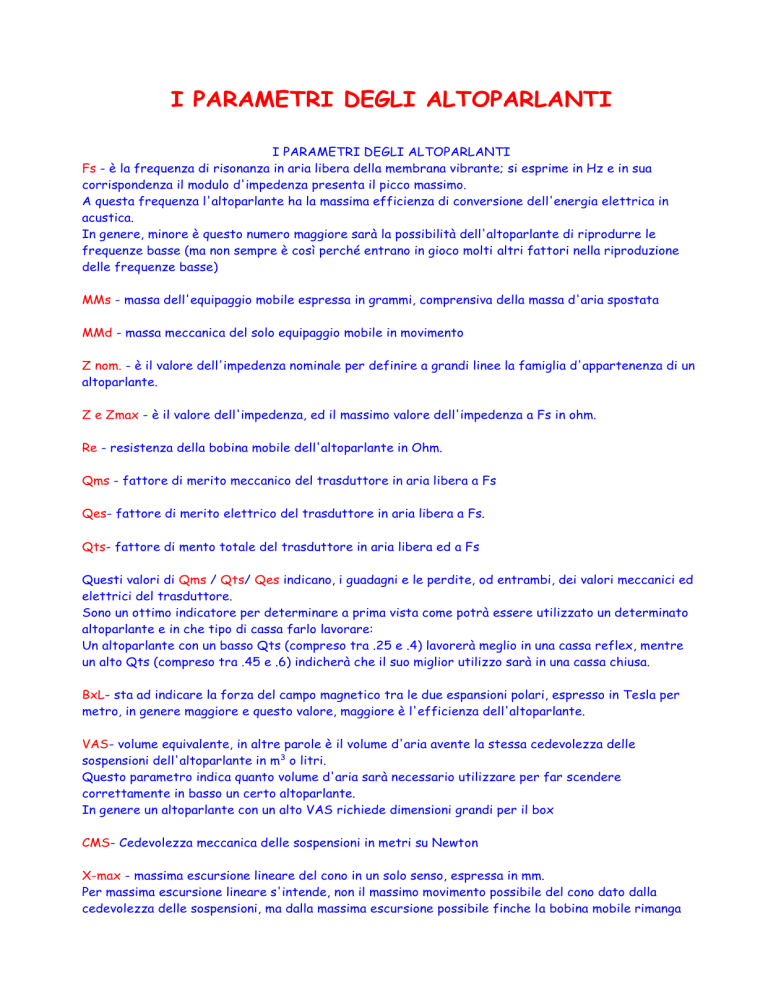

I PARAMETRI DEGLI ALTOPARLANTI

I PARAMETRI DEGLI ALTOPARLANTI
I PARAMETRI DEGLI ALTOPARLANTI
Fs - è la frequenza di risonanza in aria libera della membrana vibrante; si esprime in Hz e in sua
corrispondenza il modulo d'impedenza presenta il picco massimo.
A questa frequenza l'altoparlante ha la massima efficienza di conversione dell'energia elettrica in
acustica.
In genere, minore è questo numero maggiore sarà la possibilità dell'altoparlante di riprodurre le
frequenze basse (ma non sempre è così perché entrano in gioco molti altri fattori nella riproduzione
delle frequenze basse)
MMs - massa dell'equipaggio mobile espressa in grammi, comprensiva della massa d'aria spostata
MMd - massa meccanica del solo equipaggio mobile in movimento
Z nom. - è il valore dell'impedenza nominale per definire a grandi linee la famiglia d'appartenenza di un
altoparlante.
Z e Zmax - è il valore dell'impedenza, ed il massimo valore dell'impedenza a Fs in ohm.
Re - resistenza della bobina mobile dell'altoparlante in Ohm.
Qms - fattore di merito meccanico del trasduttore in aria libera a Fs
Qes- fattore di merito elettrico del trasduttore in aria libera a Fs.
Qts- fattore di mento totale del trasduttore in aria libera ed a Fs
Questi valori di Qms / Qts/ Qes indicano, i guadagni e le perdite, od entrambi, dei valori meccanici ed
elettrici del trasduttore.
Sono un ottimo indicatore per determinare a prima vista come potrà essere utilizzato un determinato
altoparlante e in che tipo di cassa farlo lavorare:
Un altoparlante con un basso Qts (compreso tra .25 e .4) lavorerà meglio in una cassa reflex, mentre
un alto Qts (compreso tra .45 e .6) indicherà che il suo miglior utilizzo sarà in una cassa chiusa.
BxL- sta ad indicare la forza del campo magnetico tra le due espansioni polari, espresso in Tesla per
metro, in genere maggiore e questo valore, maggiore è l'efficienza dell'altoparlante.
VAS- volume equivalente, in altre parole è il volume d'aria avente la stessa cedevolezza delle
sospensioni dell'altoparlante in m3 o litri.
Questo parametro indica quanto volume d'aria sarà necessario utilizzare per far scendere
correttamente in basso un certo altoparlante.
In genere un altoparlante con un alto VAS richiede dimensioni grandi per il box
CMS- Cedevolezza meccanica delle sospensioni in metri su Newton
X-max - massima escursione lineare del cono in un solo senso, espressa in mm.
Per massima escursione lineare s'intende, non il massimo movimento possibile del cono dato dalla
cedevolezza delle sospensioni, ma dalla massima escursione possibile finche la bobina mobile rimanga
dentro il campo magnetico.
Questo valore E' molto importante ai fini della tenuta in potenza e della capacità di generare alte
pressioni acustiche con bassa distorsione.
Siccome la quantità d'aria spostata non è solo data dal diametro dell'altoparlante, ma logicamente
anche dalla sua corsa, si deduce subito che per avere alte pressioni acustiche, non bisogna solo
scegliere altoparlanti di grosso diametro, ma anche con una buon'escursione lineare.
P max - potenza termica massima, basata su test IEC.
Questo parametro indica la reale potenza che l'altoparlante può dissipare senza avere danni
permanenti alla bobina mobile, come scollaggi o peggio bruciature dello smalto protettivo del filo di
rame.
Attenzione: superare questa potenza anche per brevi istanti può causare danni irreversibili
all'altoparlante difficilmente identificabili al momento, ma che n'accorciano sicuramente la vita.
Sd - superficie attiva del cono in m quadrati.
Superficie attiva s'intende solamente la parte mobile, cioè la membrana e la prima porzione di
sospensione a lei collegata e quindi parzialmente mobile.
Questi altri parametri sono meno conosciuti, di seguito ne diamo la spiegazione:
Res - resistenza elettrica dovuta agli attriti meccanici delle sospensioni dell'altoparlante.
RG (F) - con tale simbolo s'indica qualsiasi resistenza posta in serie alla bobina mobile dell'altoparlante,
dovuta alla componente resistiva del filtro crossover e/o dei cavo di collegamento.
QM - fattore di mento meccanico a Fs considerando le sole resistenze non elettriche dell'altoparlante.
Il QM di solito E' uguale al Qms in ogni modo è possibile ottenere dei valori diversi adottando
particolari accorgimenti meccanico-acustici
a - raggio del " pistone' equivalente alla membrana del trasduttore in metri
Vd - volume d'aria spostato dal trasduttore durante la massima escursione lineare.
CMEs - capacità elettrica dovuta alle masse in movimento del trasduttore in Farad
Mas - massa acustica delle parti in movimento
u - velocità lineare dell'equipaggio mobile in m/s
Le - induttanza elettrica propria della bobina mobile del trasduttore in Henry (H); a volte il dato è
espresso in milliHenry (mH)
Sensibilità - è il rapporto tra il livello sonoro (in dB SPL) emesso in " campo libero " (all'aperto o in
camera anecoica), misurato sull'asse ad 1 metro, e la tensione elettrica applicata ai morsetti
dell'altoparlante.
