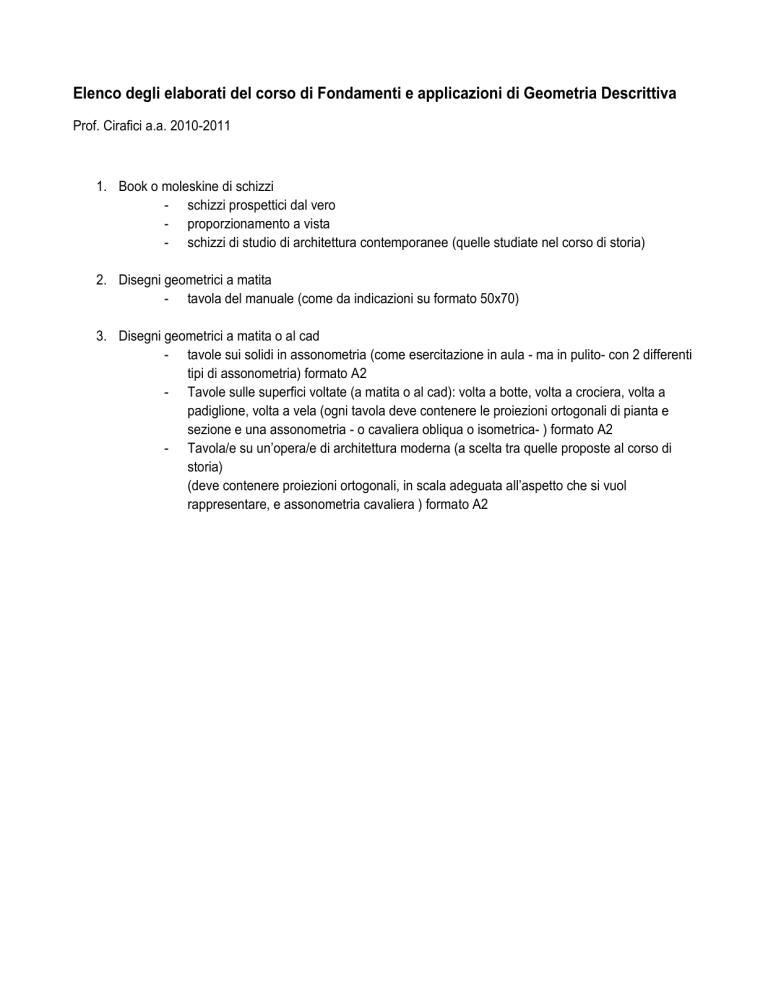

Elenco degli elaborati del corso di Fondamenti e applicazioni di Geometria Descrittiva
Prof. Cirafici a.a. 2010-2011
1. Book o moleskine di schizzi
- schizzi prospettici dal vero
- proporzionamento a vista
- schizzi di studio di architettura contemporanee (quelle studiate nel corso di storia)
2. Disegni geometrici a matita
- tavola del manuale (come da indicazioni su formato 50x70)
3. Disegni geometrici a matita o al cad
- tavole sui solidi in assonometria (come esercitazione in aula - ma in pulito- con 2 differenti
tipi di assonometria) formato A2
- Tavole sulle superfici voltate (a matita o al cad): volta a botte, volta a crociera, volta a
padiglione, volta a vela (ogni tavola deve contenere le proiezioni ortogonali di pianta e
sezione e una assonometria - o cavaliera obliqua o isometrica- ) formato A2
- Tavola/e su un’opera/e di architettura moderna (a scelta tra quelle proposte al corso di
storia)
(deve contenere proiezioni ortogonali, in scala adeguata all’aspetto che si vuol
rappresentare, e assonometria cavaliera ) formato A2
