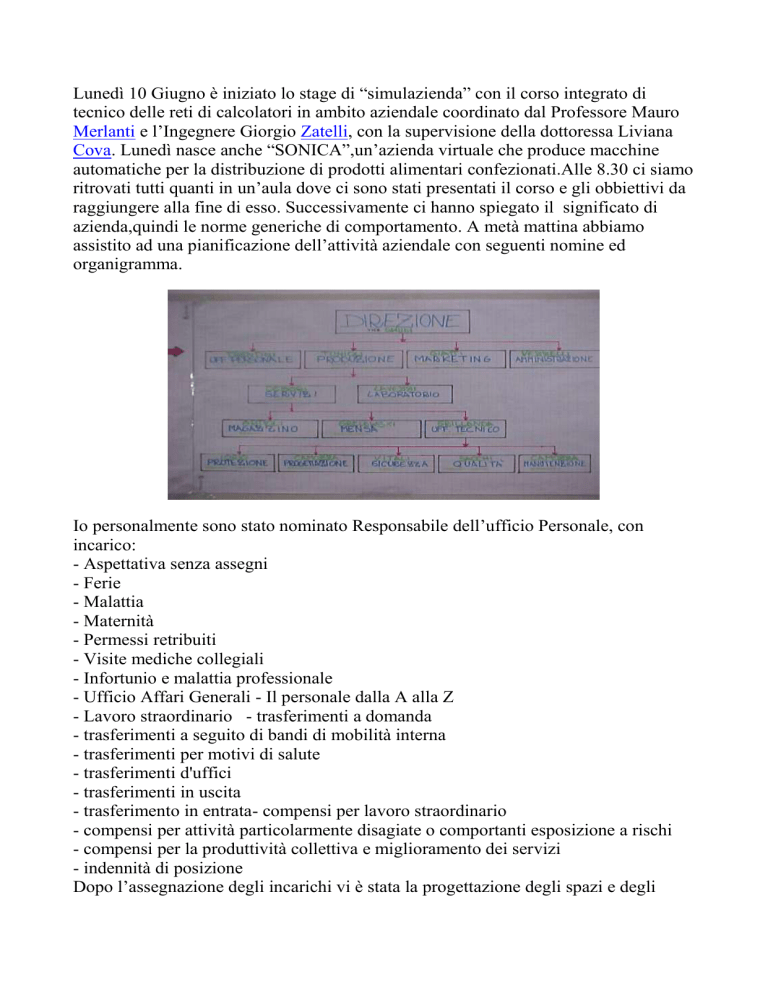

Lunedì 10 Giugno è iniziato lo stage di “simulazienda” con il corso

Lunedì 10 Giugno è iniziato lo stage di “simulazienda” con il corso integrato di
tecnico delle reti di calcolatori in ambito aziendale coordinato dal Professore Mauro
Merlanti e l’Ingegnere Giorgio Zatelli, con la supervisione della dottoressa Liviana
Cova. Lunedì nasce anche “SONICA”,un’azienda virtuale che produce macchine
automatiche per la distribuzione di prodotti alimentari confezionati.Alle 8.30 ci siamo
ritrovati tutti quanti in un’aula dove ci sono stati presentati il corso e gli obbiettivi da
raggiungere alla fine di esso. Successivamente ci hanno spiegato il significato di
azienda,quindi le norme generiche di comportamento. A metà mattina abbiamo
assistito ad una pianificazione dell’attività aziendale con seguenti nomine ed
organigramma.
Io personalmente sono stato nominato Responsabile dell’ufficio Personale, con
incarico:
- Aspettativa senza assegni
- Ferie
- Malattia
- Maternità
- Permessi retribuiti
- Visite mediche collegiali
- Infortunio e malattia professionale
- Ufficio Affari Generali - Il personale dalla A alla Z
- Lavoro straordinario - trasferimenti a domanda
- trasferimenti a seguito di bandi di mobilità interna
- trasferimenti per motivi di salute
- trasferimenti d'uffici
- trasferimenti in uscita
- trasferimento in entrata- compensi per lavoro straordinario
- compensi per attività particolarmente disagiate o comportanti esposizione a rischi
- compensi per la produttività collettiva e miglioramento dei servizi
- indennità di posizione
Dopo l’assegnazione degli incarichi vi è stata la progettazione degli spazi e degli
uffici che poi abbiamo allestito, alle 16.30 vi è stato un ritrovo generale dove
abbiamo discusso del lavoro da noi svolto.
Martedì 11 Giugno alle 8.30 abbiamo cominciato l’attività lavorativa,che nel mio
ruolo consisteva nel registrare il personale,quindi annotare i presenti,gli assenti,e
coloro che entravano in ritardo.Dopo questo, ci è stato presentato il programma
giornaliero,che consisteva nella creazione di cartelloni,nel collegare,configurare e
sconfigurare i PC. Dopo queste operazioni però alcune macchine continuavano ad
avere problemi,per cui e stata organizzata una riunione per la formattazione dei PC.
Nel frattempo il settore marketing con l’approvazione del settore produzione ha
creato il logo dell’azienda chiamandola “SONICS”.
Mercoledi il programma ha compreso varie attività.
Alcuni settori hanno contribuito alla masterizzazione di cd di sistemi operativi,
necessari ai calcolatori del di laboratorio collegati in rete.
Il marketing ha inventato un prototipo di distributore alimentare con rappresentazione
grafica.
Nel frattempo la sicurezza si è occupata delle norme essenziali relative alla sicurezza
dei lavoratori,distribuendolo a tutti i dipendenti che lo hanno firmato per presa
visione.Nel pomeriggio ha avuto luogo una proiezione in cui veniva illustrata
l’evoluzione delle comunicazioni, dagli inizi ai giorni nostri dove veniva illustrata la
tecnologia multimediale. I filmati a noi illustrati sono:COREA,VIRTUAL
DOG,LUCE ed EINSTEIN.
Giovedi 13 e cominciata la stesura delle relazioni,la quale si è basata principalmente
sull’andamento del corso e sui compiti effettivi all’interno di un’azienda per ogni
nostro ruolo di lavoro.
Venerdi 14 il programma della giornata si è basato principalmente nel terminare i
cartelloni e continuare la stesura delle relazioni.Attorno alle 9 è terminata
l’installazione e la configurazione dei PC e alle 12 c’è stata una riunione per eleggere
i candidati al sindacato presso il laboratorio, con tutto il personale autorizzato.
Lunedi 17 abbiamo installato i componenti Hardware (schede di rete) e poi abbiamo
cominciato la configurazione.
Martedi 18 abbiamo continuato la configurazione dei componenti, terminando la rete,
ed infine abbiamo deciso quale PC avrebbe fatto da Server.
Venerdi 21 come programma abbiamo creato password e protezioni per ogni
categoria di dipendente,abbiamo creato gli account,verificato i criteri di protezione e
deciso quali cartelle condividere,ed infine c’è stata la suddivisione per i vari tipi di
accesso(nessun accesso - solo lettura - modifica - controllo completo).
Sabato 22 il corso è terminato alle 13.30 e per tutto il tempo abbiamo proseguito con
la relazione.
Gli ultimi tre giorni del corso,ovvero Martedì 25, Mercoledì 26 e Giovedi27 abbiamo
terminato la relazione ed uno ad uno abbiamo configurato il router.
RELAZIONE TECNICA SULLE RETI
Come creare una rete
Se si dispone di due o più computer, si può avere la necessità di
condividere dati e/o periferiche. Esistono vari modi per effettuare un
collegamento fra PC.
Il cavo null-modem
Il cavo LapLink o parallelo
La rete locale.
Ponendo a 1 la velocità del collegamento null-modem, la velocita del
Lap Link risulta essere di 5 e quella della rete locale di 10 volte.
Quando si parla di creare una rete non bisogna per forza immaginare
tanti cavi che collegano fra loro tanti computer. Anche il collegamento
tra due soli computer, magari con un cavo volante, è una rete locale.
Esistono decine di tipi di rete locale, oggi si utilizza quasi
esclusivamente la tecnica chiamata Ethernet.
Per connettere due PC in rete, sono indispensabili due schede di rete da
installare rispettivamente sui due PC. In commercio esiste un vasto
assortimento con prezzi più o meno accessibili.
Le schede di rete possono avere tre tipi di connettori: quello per cavo
coassiale (BNC), quello per jack modulare che assomiglia alla presa
telefonica (RJ45).
Una scheda che contiene più di un connettore si chiama "scheda
combi", ma salvo casi rari si può usare un solo connettore per volta.
Usando un connettore, gli altri disponibili vengono automaticamente
disabilitati.
I segnali elettrici sul connettore coassiale BNC seguono la norma
chiamata 10Base-2, mentre quelli sul connettore modulare RJ45 seguono
la norma 10 base/T oppure la norma 100Base/TX.
Le due prese di gran lunga più comuni sono RJ45 e BNC, non sono
compatibili fra loro sia meccanicamente che elettricamente. Quando si
progetta una rete è buona norma scegliere il tipo di connettore da usare
ed evitare di utilizzare entrambi.
Rete LAN con connettori RJ45
Se si decide di collegare i PC con il connettore RJ45, bisogna adottare
una tipologia a stella. Il centro della stella è costituito da un Hub.
Quest'ultimo è una "scatolina" con tante perse RJ45 (di solito 4, 8
oppure 16 ecc) ciascuna delle quali va collegata ad un computer.
Le prese inutilizzate possono essere lasciate libere, senza collegamenti.
Di solito una spia accanto a ogni presa indica i collegamenti attivi e
quelli spenti, quindi si può capire all'istante se qualche osa non va bene.
Il collegamento tra PC e Hub va effettuato con un cavo chiamato "cavo
UTP categoria 5". Sulla guaina è riportata la sigla "UTP CAT.5",
contiene 8 piccoli fili attorcigliati a coppie. Bisogna fare attenzione ad
non usare cavo di categoria inferiore perché si possono avere problemi
di incompatibilità. Per montare i connettore ai capi del cavo bisogna
adoperare delle speciali pinze e fare attenzione alla disposizione dei
colori degli otto filetti. Lo standard da adoperare è l'EIA/TIA 568B.
Numero del contatto e Funzione (10BaseT e
colore
100BaseTX)
1 blu/bianco
Non usato
2
3
4
5
6
7
8
blu
arancio/bianco
arancio
verde/bianco
verde
marrone/bianco
marrone
Non usato
TX+
TXRX+
RXNon usato
Non usato
Ethernet usa solo 4 degli 8 conduttori del cavo UTP 5, cioè una coppia
di fili per la trasmissione dei segnali e una per la ricezione. I fili non
usati sono stati previsti per altri standard di collegamento, ormai in
disuso, come IBM Token Ring. Per la piedinatura bisogna prestare
attenzione ad un particolare importante, secondo la norma EIA/TIA
568B, la numerazione dei contatti della presa non corrisponde a quella
dei contatti del connettore. La disposizione dei contatti nella presa RJ45
è la seguente:
Numero del contatto
sulla presa RJ45 e
colore
1 arancio/bianco
2 arancio
3 verde/bianco
4 blu
5 blu/bianco
6 verde
7 marrone/bianco
8 marrone
Funzione (10BaseT e
100BaseTX)
TX+
TXRX+
Non usato
Non usato
RXNon usato
Non usato
Per realizzare un Patch Chord passante bisogna collegare due connettori
RJ45 agli estremi del filo secondo la pedinatura riportata nella tabella
appena viista.
Molto importante è la lunghezza massima del cavo UTP 5 che non deve
mai superare i 100m, pena disturbi e deterioramento del segnale.
Come configurare la Rete
Occorre preparare il computer a dialogare con gli altri connessi alla
rete. Le seguenti operazioni vanno fatte su tutti i PC collegati.
Da "Pannello di Controllo" selezionare l'icona "Rete" e aggiungere il
protocollo "NetBEUI" come mostrato in figura.
e dopo dal pulsante "Condivisione di file e stampanti" selezionare le due
opzioni. Alla fine confermate tutto e riavviate il computer.
Adesso non rimane che attivare la condivisione dei dischi presenti sui
PC per renderli disponibili agli altri computer collegati con noi. Dalla
voce "Proprietà" del disco "C" (ad esempio) attiviamo la condivisione e
proteggiamola da password, cosi eviteremo intrusioni spiacevoli se ci
colleghiamo ad Internet.
CONCLUSIONI
Con questo stage di “SIMULAZIENDA”credo di aver imparato qualcosa di più sulle
reti di computer (grazie alla pratica) e di aver capito come si svolgono i ruoli
lavorativi all’interno di un’azienda che prima non conoscevo.
Comunque oltre ad imparare e a lavorare duro non sono mancati i momenti di pausa e
divertimento come credo non manchino anche in un ambiente lavorativo.Forse
l’unica cosa di cui non sono stato soddisfatto del corso è stata proprio la mensa , e
precisamente ciò che abbiamo mangiato che per i miei gusti personali non era un gran
che. A parte tutto giunti al termine mi ritengo soddisfatto di aver frequentato questo
corso e credo che a parte la mia soddisfazione essendo una nuova esperienza sia
positivo per tutti.
Se in futuro mi ricapiterà un’occasione del genere sarò felice di ripeterla e mi sentirei
di consigliarla a tutti gli studenti .
