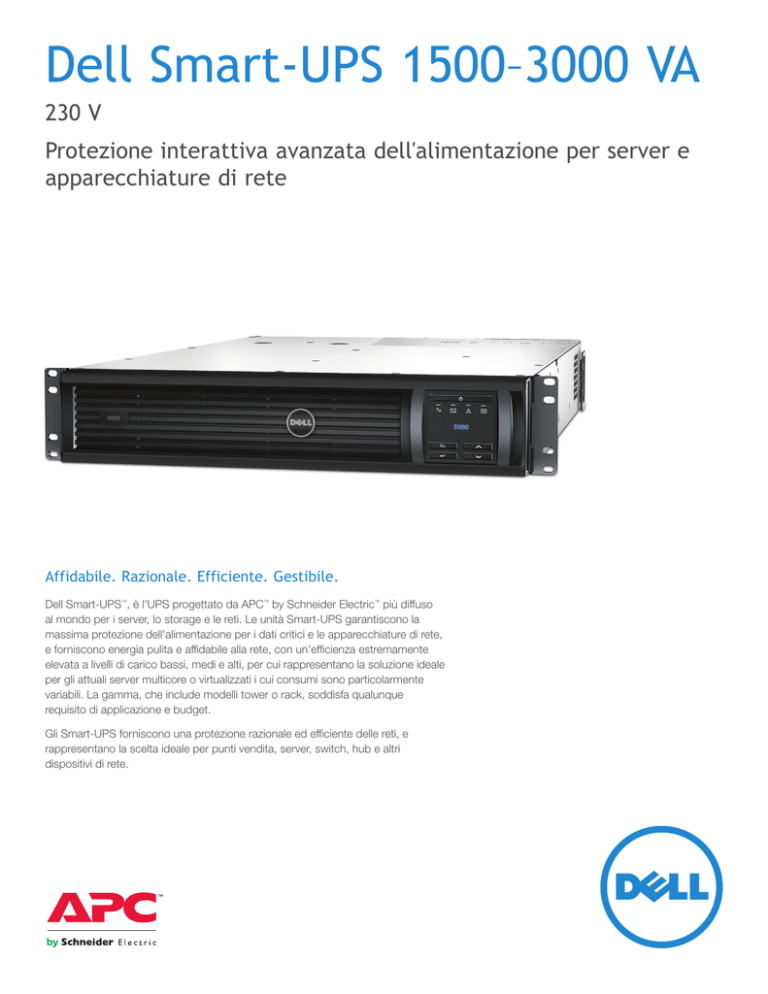

Brochure sugli UPS 230 V

Dell Smart-UPS 1500–3000 VA
230 V
Protezione interattiva avanzata dell'alimentazione per server e
apparecchiature di rete
Affidabile. Razionale. Efficiente. Gestibile.
Dell Smart-UPS™, è l'UPS progettato da APC™ by Schneider Electric™ più diffuso
al mondo per i server, lo storage e le reti. Le unità Smart-UPS garantiscono la
massima protezione dell'alimentazione per i dati critici e le apparecchiature di rete,
e forniscono energia pulita e affidabile alla rete, con un'efficienza estremamente
elevata a livelli di carico bassi, medi e alti, per cui rappresentano la soluzione ideale
per gli attuali server multicore o virtualizzati i cui consumi sono particolarmente
variabili. La gamma, che include modelli tower o rack, soddisfa qualunque
requisito di applicazione e budget.
Gli Smart-UPS forniscono una protezione razionale ed efficiente delle reti, e
rappresentano la scelta ideale per punti vendita, server, switch, hub e altri
dispositivi di rete.
Dell Smart-UPS tower e rack 1500–3000 VA
I modelli standard, ottimizzati in base alle applicazioni, sono ideali
per server, storage, punti vendita e altri dispositivi di rete
[ DLT1500RMI2U ]
[ DLT1500I ]
[ DLT1500RMI2U ]
Caratteristiche standard
Modalità ecologica ad elevata
efficienza: Ottimizzazione
dell'efficienza per risparmiare i costi
delle utenze e del raffreddamento
Spegnimento di emergenza (EPO):
Spegnimento in remoto dell'UPS in
caso di incendio o altre situazioni di
emergenza (a partire dagli UPS da
2200 VA)
Display LCD alfanumerico
Interfaccia intuitiva con informazioni
dettagliate e accurate con possibilità di
configurazione in locale
[ DLT1500I ]
2
Scollegamento della batteria:
Comodo sistema per scollegare la
batteria durante il trasporto
Alimentazione ottimizzata per la
rete:
Massima stabilità delle condizioni di
alimentazione con filtro antidisturbo,
regolazione automatica della tensione
(AVR) e protezione dai picchi
Porte di comunicazione:
Seriale, USB e SmartSlotTM per schede
opzionali
Gestione avanzata delle batterie:
Carica con compensazione della
temperatura per prolungare la durata
della batteria e algoritmi avanzati che
consigliano la data di sostituzione
Display Dell Smart-UPS
Interfaccia LCD intuitiva e semplice da utilizzare
Caratteristiche standard
Stato alimentazione:
• Modalità operativa ed efficienza
• VA, Watt e Ampere dei carichi
• Tensione e frequenza in ingresso e uscita
• Capacità e autonomia delle batterie
• Misurazione dell'energia e molto altro
Controllo:
Impostazioni di UPS e gruppi di prese
Esc:
Uscita al menu o alla schermata precedente
Invio:
Inserimento o conferma delle impostazioni
Frecce di navigazione:
Regolazione rapida delle impostazioni
Configurazione:
• Lingua
• Impostazioni della qualità dell'alimentazione
• Impostazioni di allarmi, ritardi e soglie
Test e diagnostica:
Test di calibrazione autonomia e batterie
Log:
Spiegazione degli ultimi 10 trasferimenti e guasti
Info:
Codici UPS e batterie di ricambio, numeri di
serie, data di installazione delle batterie e data di
sostituzione suggerita
Servizi e accessori dei prodotti
La garanzia e l'assistenza Dell Smart-UPS sono fornite da APC by Schneider
Electric APC, inoltre, offre una vasta gamma di accessori per Dell Smart-UPS,
tra cui:
Schede di gestione
Pannelli bypass manutenzione
AP9630: Scheda di gestione UPS tramite rete
SBP1500RM: PDU bypass manutenzione APC,
120 V, 15 A, con 8 NEMA® 5-15R
SBP3000RM: PDU bypass manutenzione APC,
120 V, 30 A, con 4 NEMA 5-20R e 1 L5-30R
AP9631: Scheda di gestione UPS tramite rete con
monitoraggio ambientale
AP9620: Schede SmartSlot di comunicazione
obsolete
Accessori supplementari
AP9625: Kit guida a due posti per Smart-UPS APC
SMX039-2: Cavo di prolunga per batterie 48 V
Smart-UPS APC
AP9631
SBP3000: Pannello bypass manutenzione APC,
100-240 V, 30 A, BBM, cablaggio I/O
SBP3000RMHW: Pannello bypass manutenzione
APC, 100-240 V, 30 A, BBM, cablaggio I/O
SBP3000RM
SMX040: Cavo di prolunga per batterie 120 V
Smart-UPS APC
www.DellUPS.com | 3
Display Dell Smart-UPS
Modello UPS
DLT1500I
DLT2200I
DLT1500RMI2U
DLT3000RMI2U
1000 W/1500 VA
1980 W/2200 VA
1000 W/1500 VA
2700 W/3000 VA
Uscita
Capacità di alimentazione
230 V (configurabile anche a 220 o 240 V nominali)
Tensione nominale in uscita
Frequenza in uscita
47–53 Hz per 50 Hz nominali; 57–63 Hz per 60 Hz nominali
Tipo di forma d'onda
Onda sinusoidale
Collegamenti in uscita
8 IEC-320 C13
8 IEC-320 C13, 1 IEC320 C19
4 IEC-320 C13
8 IEC-320 C13, 1 IEC320 C19
Ingresso
230 V
Tensione nominale in ingresso
230 V (configurabile per 220, 230 o 240 V)
Range di tensione in ingresso per rete
elettrica (max range regolabile)
160–286 V (150–300 V)
50/60 Hz ±3 Hz (rilevamento automatico)
Frequenza in ingresso
Connessione in ingresso
IEC-320 C14
IEC-320 C20
IEC-320 C14
IEC-320 C20
Batterie e autonomia (h:mm)
Tipo di batteria
Batteria piombo-acido sigillata senza manutenzione con elettrolita in sospensione, a prova di perdite
RBC7
RBC55
APCRBC133
RBC43
200 W
1:24
2:17
:27
1:26
500 W
:23
:51
:12
:38
700 W
:12
:34
:07
:26
1000 W
:07
:21
:04
:17
Batteria di ricambio
Autonomia stimata
1400 W
:13
:11
1600 W
:10
:09
Pieno carico
:07
:07
:04
:03
Comunicazioni e gestione
Seriale (RJ45), USB e SmartSlot
Porte di interfaccia
Quadro di comando e allarmi acustici
Display LCD alfanumerico con indicatori di stato a LED; allarme funzionamento a batteria, allarme
batteria scarica separato e ritardi configurabili
Opzionale
Sì
Opzionale
Sì
Altezza massima cm (pollici)
21,9 (8,6)
43,5 (17,1)
8,9 (3,5)
8,6 (3,39)
Altezza massima cm (pollici)
17,1 (6,7)
19,7 (7,8)
43,2 (17,0)
48,0 (18,9)
Profondità massima cm (pollici)
43,9 (17,3)
54,4 (21,4)
45,7 (18,0)
68,3 (26,9)
Peso netto kg (libbre)
18,86 (42)
48,8 (108)
28,64 (63,0)
44,28 (97,4)
Spegnimento di emergenza (EPO)
Caratteristiche fisiche
Conformità
Norme
Garanzia
4
C-tick, CE®, EN62040-1, EN62040-2, EN60950-1, GOST, VDE
3 anni: UPS e batteria
Dell Smart-UPS On-Line 3000–
8000 VA
230 V
Protezione dell'alimentazione online a doppia conversione e alta
densità, con autonomia di funzionamento scalabile
UPS versatile sviluppato per le condizioni di
alimentazione più difficili
La famiglia di prodotti Smart-UPS con tecnologia On-Line a doppia conversione
assicura una protezione dell'alimentazione ideale per ambienti ad alta densità,
server, reti voce e dati, laboratori medici e applicazioni industriali. Quando i
sistemi strategici richiedono tempi di autonomia di ore e non di minuti, all'unità
Smart-UPS On-Line è possibile aggiungere moduli batteria per prolungare
l'autonomia. Il software di gestione PowerChute™ in dotazione provvede
all'arresto automatico dei sistemi operativi di rete.
Tutti i modelli a partire da 5 kVA comprendono una scheda integrata di gestione
tramite rete per il controllo a distanza (opzionale sui modelli inferiori a 5 kVA).
L'intera gamma di Smart-UPS On-Line offre innumerevoli benefici in ambienti ad
elevato consumo energetico, fornendo un ampio range di tensioni in ingresso,
regolazione della tensione in uscita estremamente precisa, regolazione della
frequenza, bypass interno e correzione del fattore di potenza in ingresso.
I Dell Smart-UPS On-Line sono disponibili in modelli tower con kit di montaggio
guide incluso che consente di montarli rapidamente in rack.
www.DellUPS.com | 5
1
Convertibile rack/tower
Integrazione in vari ambienti
3
1
2
Batterie sostituibili a caldo dall'utente
Operatività continua del carico anche durante la
sostituzione delle batterie
5
3
Online doppia conversione
Regolazione precisa della tensione e della frequenza
e tempo di trasferimento zero per i carichi reattivi
(macchinari, apparecchiature di laboratorio ecc.)
2
4
4
Display LED avanzato a 16 segmenti
Rapida panoramica dello stato dell'alimentazione e
dell'unità
5
Regolazione della frequenza e della tensione
Maggiore disponibilità delle applicazioni, soluzione dei
problemi di frequenza e tensione senza ricorso alla
batteria
1
Scheda di gestione UPS tramite rete con
monitoraggio ambientale
Interfaccia utente remota, gestione tramite browser
Web, SNMP e arresto in sicurezza non presidiato
5
2
Connettività seriale
Configurazione rapida e semplice dell'UPS
Autonomia scalabile
3
4
3
Bypass manuale e automatico integrato
4
2
1
Continuità dell'alimentazione del carico anche in caso
di guasto totale dell'UPS
Pannelli di distribuzione dell'alimentazione
sostituibili sul campo
5
6
Autonomia prolungabile rapidamente in base alla
necessità
Modifica rapida sul campo delle prese in uscita per
soddisfare nuove esigenze
Schede di gestione
Altro
AP9613: Scheda relè I/O SmartSlot™
SURT013: Scheda apparecchiature SURT
AP9622: Scheda di interfaccia Modbus/Jbus
AP9630: Scheda di gestione UPS tramite rete
AP9631: Scheda di gestione UPS tramite rete con
monitoraggio ambientale
AP9810: Contatto pulito I/O APC opzionale
Trasformatori di isolamento
SURT001: Trasformatore di isolamento APC SmartUPS RT 3000 VA 230 V
SURT002: Trasformatore di isolamento APC SmartUPS RT 5000 VA 230 V
Kit piastra posteriore
SURT007: Kit di cablaggio ingresso/uscita APC
Smart-UPS RT 3/5/6 kVA
SURTPD1: PDU APC Smart-UPS RT 15/20 kVA 200240 V con 8 IEC320 C13 e 2 IEC320 C19
Kit guide
SURTRK2: Kit guide APC Smart-UPS RT 482 mm
per Smart-UPS RT 3/5/6/8/10 kVA
Pacchi batterie
DLRT192RMXLBP: Pacco batterie Dell Smart-UPS
RT 192 V RM
Pannelli bypass manutenzione
SBP3000: Pannello bypass manutenzione APC 100240 V, 30 A, BBM, cablaggio ingresso/uscita
SBP6KRMI2U: Pannello bypass manutenzione APC
230 V, 50 A, MBB, cablaggio ingresso; uscita 4 IEC320 C19
SBP10KRMI4U: Pannello bypass manutenzione APC
230 V, 100 A, MBB, cablaggio ingresso; uscita 8 IEC320 C13, 2 C19
SURTPD2: PDU APC Smart-UPS RT 15/20 kVA 200240 V con 4 IEC320 C19
SYPD10: Kit piastra posteriore Symmetra™ RM 230
V con 2 IEC320 C19 e 1 IEC 60309
www.DellUPS.com | 7
Modelli di Dell Smart-UPS On-Line
Modello UPS
DLRTD3000RMXLI3U
DLRTD5000RMXLI3U
DLRT8000RMXLI6U
Uscita
Online doppia conversione
Topologia
Tensione nominale in uscita
Configurabile per tensione nominale in uscita a 220, 230 o 240 V
Fino al 92%
Efficienza a pieno carico
Frequenza in uscita (sincronizzazione alla
rete elettrica)
Capacità alimentazione in uscita
50/60 Hz +/- 3 Hz, regolabile dall'utente
2100 W
Collegamenti in uscita
3500 W
6400 W
8 IEC-320 C13, 2 IEC-320 C19
4 IEC-320 C13, 4 IEC-320 C19, 1
cablaggio a 3 conduttori (F+N+T)
230 V
Monofase o trifase 230 V
Ingresso
Tensione nominale in ingresso
45-65 Hz (rilevamento automatico)
Frequenza in ingresso
Collegamenti in ingresso
British BS1363A; IEC-320 C20;
Schuko CEE® 7/EU1-16P
Cablaggio a 3 conduttori
(1F+N+T), cablaggio a 5 conduttori (3F+N+T)
Cablaggio a 3 conduttori
(1F+N+T)
Automatico e manuale (integrato)
Bypass
Batteria
Tipo di batteria
Batteria piombo-acido sigillata senza manutenzione con elettrolita in sospensione, a prova di perdite
RBC44
Batteria di ricambio
Si veda il grafico seguente
Autonomia
Comunicazioni e gestione
Porte di interfaccia
RJ-45 10/100 Base-T, seriale RJ-45, SmartSlot
Scheda SmartSlot preinstallata
Opzionale
RJ-45 10/100 Base-T, seriale DB­
9, SmartSlot
AP9631
Indicatori di stato a LED
Quadro di comando e allarmi acustici
Sì
Spegnimento di emergenza (EPO)
Caratteristiche fisiche
Altezza rack (mm)
3U
6U
Altezza massima (mm)
130
263
Larghezza massima (mm)
432
432
Profondità massima (mm)
660
736
54,55
110,91
Peso netto (kg)
Conformità
3 anni: UPS e batteria
Garanzia
Autonomia stimata a mezzo e pieno carico (minuti)
Modello UPS
DLRTD3000RMXLI3U
DLRTD5000RMXLI3U
DLRT8000RMXLI6U
Interna
34/14
18/6
20/7
1 pacco batterie
122/57
70/31
48/21
2 pacchi batterie
217/102
125/58
76/35
3 pacchi batterie
315/150
183/85
106/49
4 pacchi batterie
416/199
242/113
136/63
Visti i programmi di continuo miglioramento dei prodotti, tutte le specifiche sono soggette a modifica senza preavviso. L'autonomia indicata delle batterie è approssimativa e può variare in base all'apparecchiatura,
alla configurazione, all'età della batteria, alla temperatura ecc.
©2014 Schneider Electric. Tutti i diritti riservati. Schneider Electric, APC, Smart-UPS, Symmetra, PowerChute e SmartSlot sono marchi commerciali di proprietà di Schneider Electric Industries SAS o affiliate. Tutti gli
altri marchi commerciali sono di proprietà dei rispettivi titolari. • email: [email protected] • 132 Fairgrounds Road, West Kingston, RI 02892 USA • 998-1237826_GMA-IT
