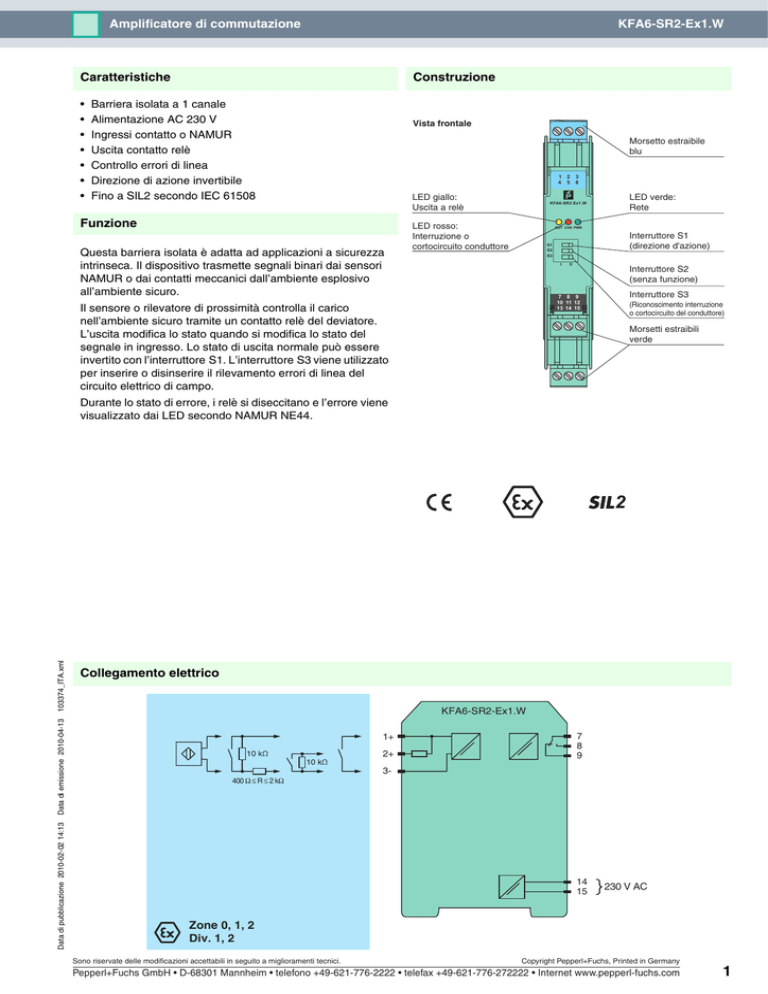

Amplificatore di commutazione KFA6-SR2-Ex1.W Construzione Caratteristiche • • • • • • • Barriera isolata a 1 canale Alimentazione AC 230 V Ingressi contatto o NAMUR Uscita contatto relè Controllo errori di linea Direzione di azione invertibile Fino a SIL2 secondo IEC 61508 Vista frontale Morsetto estraibile blu 1 2 4 5 LED giallo: Uscita a relè Funzione Questa barriera isolata è adatta ad applicazioni a sicurezza intrinseca. Il dispositivo trasmette segnali binari dai sensori NAMUR o dai contatti meccanici dall’ambiente esplosivo all’ambiente sicuro. 3 6 LED verde: Rete KFA6-SR2-Ex1.W LED rosso: Interruzione o cortocircuito conduttore OUT CHK PWR Interruttore S1 (direzione d'azione) S1 S2 S3 I II Interruttore S2 (senza funzione) Interruttore S3 7 8 9 10 11 12 13 14 15 Il sensore o rilevatore di prossimità controlla il carico nell’ambiente sicuro tramite un contatto relè del deviatore. L’uscita modifica lo stato quando si modifica lo stato del segnale in ingresso. Lo stato di uscita normale può essere invertito con l’interruttore S1. L’interruttore S3 viene utilizzato per inserire o disinserire il rilevamento errori di linea del circuito elettrico di campo. (Riconoscimento interruzione o cortocircuito del conduttore) Morsetti estraibili verde Durante lo stato di errore, i relè si diseccitano e l’errore viene visualizzato dai LED secondo NAMUR NE44. Data di pubblicazione 2010-02-02 14:13 Data di emissione 2010-04-13 103374_ITA.xml 2 Collegamento elettrico KFA6-SR2-Ex1.W 1+ 2+ 10 kΩ 10 kΩ 7 8 9 3400 Ω ≤ R ≤ 2 kΩ 14 15 230 V AC Zone 0, 1, 2 Div. 1, 2 Sono riservate delle modificazioni accettabili in seguito a miglioramenti tecnici. Copyright Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH • D-68301 Mannheim • telefono +49-621-776-2222 • telefax +49-621-776-272222 • Internet www.pepperl-fuchs.com 1 Dati tecnici KFA6-SR2-Ex1.W Dati generali Tipo di segnale Ingresso binario Alimentazione Allacciamento morsetti a molla 14, 15 Tensione esercizio misura 207 ... 253 V AC, 45 ... 65 Hz Potenza di dispersione 1W Consumo (di potenza) ≤1W Ingresso Allacciamento morsetti a molla 1+, 2+, 3- Valori di taratura secondo EN 60947-5-6 (NAMUR) Tensione a vuoto/corrente di corto circuito circa. 8 V DC / circa. 8 mA Punto di comando/isteresi di comando 1,2 ... 2,1 mA / circa. 0,2 mA Controllo errori di linea rottura I ≤ 0,1 mA , corto circuito I > 6 mA Rapporto impulso/pausa ≥ 20 ms / ≥ 20 ms Uscita Allacciamento morsetti a molla 7, 8, 9 Uscita segnale ; Relè Carico contatti 253 V AC / 2 A / cos φ > 0,7; 126,5 V AC / 4 A / cos φ > 0,7; 40 V DC / 2 A carico ohmico Ritardo eccitazione/Diseccitazione circa. 20 ms / circa. 20 ms Durata meccanica 107 commutazioni Caratteristiche di trasmissione Frequenza di commutazione < 10 Hz Separazione galvanica Uscita/rete isolamento potenziato secondo IEC 61140, tensione nominale di isolamento 300 Veff Conformità alle direttive Compatibilità elettromagnetica Direttiva 2004/108/CE EN 61326-1:2006 Bassa tensione Direttiva 2006/95/CE EN 50178:1997 Conformitàt Compatibilità elettromagnetica NE 21/5.93 Classe di protezione IEC 60529 Protezione da scosse elettriche IEC 61140 Condizioni ambientali Temperatura ambiente -20 ... 60 °C (-4 ... 140 °F) Dati meccanici Classe di protezione IP20 Massa circa. 150 g Dimensioni 20 x 119 x 115 mm , tipo di custodia B2 Dati per l'impiego in ambienti a rischio di esplosione Data di pubblicazione 2010-02-02 14:13 Data di emissione 2010-04-13 103374_ITA.xml Attestato di certificazione CE PTB 00 ATEX 2081 , per ulteriori certificazioni vedere il sito www.pepperl-fuchs.com Gruppo, categoria, classe protezione incendio ¬ II (1) G D [EEx ia] IIC [circuito(a) alla zona 0/1/2] Ingresso EEx ia IIC Tensione Uo 10,6 V Corrente I0 19,1 mA Potenza Po 51 mW (curva caratteristica lineare) Alimentazione Tensione massima secondo tecnica di sicurezza Um 253 V AC / 126,5 V AC (Attenzione! Um non è tensione nominale.) Uscita Carico contatti 253 V AC / 2 A / cos φ > 0,7; 126,5 V AC / 4 A / cos φ > 0,7; 40 V DC / 2 A carico ohmico Tensione massima secondo tecnica di sicurezza Um 253 V AC (Attenzione! La tensione di taratura può essere più bassa.) Separazione galvanica Ingresso/uscita separazione galvanica sicura secondo EN 50020, valore di picco della tensione 375 V Ingresso/rete separazione galvanica sicura secondo EN 50020, valore di picco della tensione 375 V Conformità alle direttive Direttiva 94/9/CE EN 50014, EN 50020 Omologazioni internazionali omologazione FM Control Drawing No. 116-0035 omologazione UL Sono riservate delle modificazioni accettabili in seguito a miglioramenti tecnici. Copyright Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH • D-68301 Mannheim • telefono +49-621-776-2222 • telefax +49-621-776-272222 • Internet www.pepperl-fuchs.com 2 Dati tecnici Control Drawing KFA6-SR2-Ex1.W 116-0145 Omologazione CSA Control Drawing No. 116-0047 Informazioni generali Attenersi a quanto indicato nei certificati delle prove di omologazione CE, nelle autocertificazioni di conformità, nelle dichiarrazioni di conformità e nelle istruzioni per l¿uso. Le informazioni in questione sono riportate nel sito www.pepperl-fuchs.com. Data di pubblicazione 2010-02-02 14:13 Data di emissione 2010-04-13 103374_ITA.xml Informazioni integrative Sono riservate delle modificazioni accettabili in seguito a miglioramenti tecnici. Copyright Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH • D-68301 Mannheim • telefono +49-621-776-2222 • telefax +49-621-776-272222 • Internet www.pepperl-fuchs.com 3 Dati tecnici KFA6-SR2-Ex1.W Configurazione Posizione interruttore S 1 1 4 2 5 3 6 Funzione Direzione di azione uscita I (relè) eccitata 2 3 1 3 ATTIVATO I DISATTIVATO II Stati di funzionamento 3 9 12 15 II 2 2 8 11 14 con corrente di ingresso ridotta 1 1 7 10 13 S1 S2 S3 I Nessuna funzione Rilevamento errori di linea OUT CHK PWR S1 S2 S3 Posizione con corrente di ingresso elevata I II Circuiti elettrici di comando Segnale in ingresso Azionatore a Ohm elevati/ Contatto aperto corrente di ingresso ridotta Azionatore a Ohm ridotti/ Contatto chiuso Corrente di ingresso elevata Interruzione linea elettrica, Cortocircuito linea elettrica Errore di linea Data di pubblicazione 2010-02-02 14:13 Data di emissione 2010-04-13 103374_ITA.xml Impostazione di fabbrica: Interruttore1, 2 e 3 in posizione I Sono riservate delle modificazioni accettabili in seguito a miglioramenti tecnici. Copyright Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH • D-68301 Mannheim • telefono +49-621-776-2222 • telefax +49-621-776-272222 • Internet www.pepperl-fuchs.com 4
