CONDIZIONAMENTO E REFRIGERAZIONE

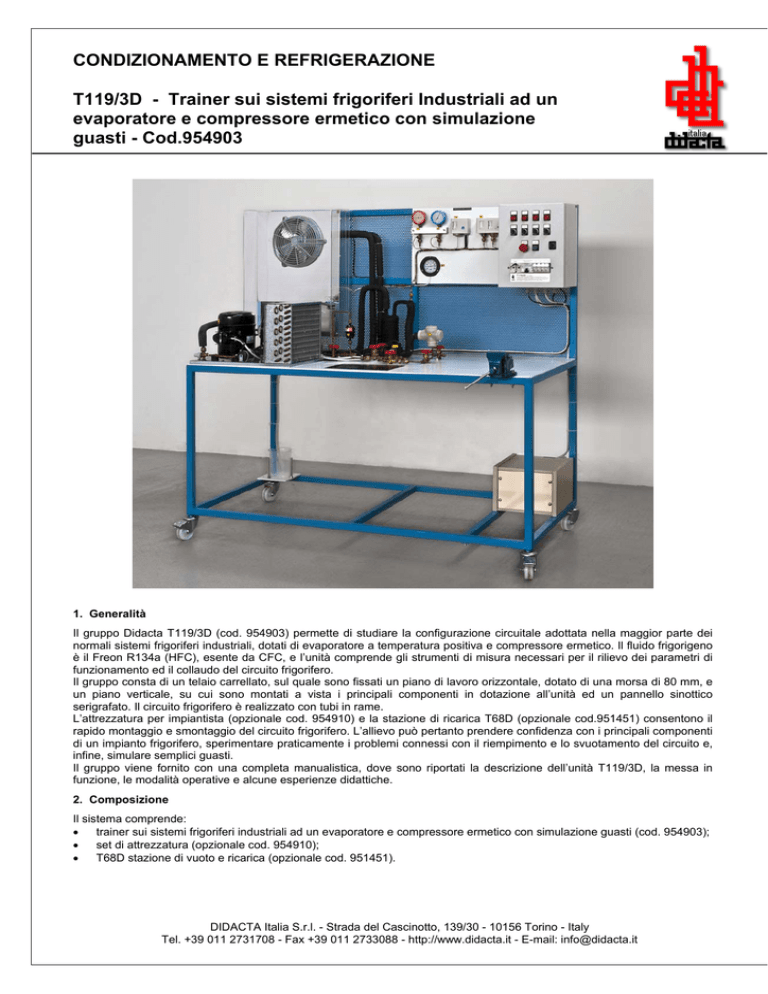

T119/3D - Trainer sui sistemi frigoriferi Industriali ad un
evaporatore e compressore ermetico con simulazione
guasti - Cod.954903
1. Generalità
Il gruppo Didacta T119/3D (cod. 954903) permette di studiare la configurazione circuitale adottata nella maggior parte dei
normali sistemi frigoriferi industriali, dotati di evaporatore a temperatura positiva e compressore ermetico. Il fluido frigorigeno
è il Freon R134a (HFC), esente da CFC, e l’unità comprende gli strumenti di misura necessari per il rilievo dei parametri di
funzionamento ed il collaudo del circuito frigorifero.
Il gruppo consta di un telaio carrellato, sul quale sono fissati un piano di lavoro orizzontale, dotato di una morsa di 80 mm, e
un piano verticale, su cui sono montati a vista i principali componenti in dotazione all’unità ed un pannello sinottico
serigrafato. Il circuito frigorifero è realizzato con tubi in rame.
L’attrezzatura per impiantista (opzionale cod. 954910) e la stazione di ricarica T68D (opzionale cod.951451) consentono il
rapido montaggio e smontaggio del circuito frigorifero. L’allievo può pertanto prendere confidenza con i principali componenti
di un impianto frigorifero, sperimentare praticamente i problemi connessi con il riempimento e lo svuotamento del circuito e,
infine, simulare semplici guasti.
Il gruppo viene fornito con una completa manualistica, dove sono riportati la descrizione dell’unità T119/3D, la messa in
funzione, le modalità operative e alcune esperienze didattiche.
2. Composizione
Il sistema comprende:

trainer sui sistemi frigoriferi industriali ad un evaporatore e compressore ermetico con simulazione guasti (cod. 954903);

set di attrezzatura (opzionale cod. 954910);

T68D stazione di vuoto e ricarica (opzionale cod. 951451).
DIDACTA Italia S.r.l. - Strada del Cascinotto, 139/30 - 10156 Torino - Italy
Tel. +39 011 2731708 - Fax +39 011 2733088 - http://www.didacta.it - E-mail: [email protected]
3. Descrizione
Il trainer sui sistemi frigoriferi industriali ad un evaporatore e compressore ermetico (cod. 954903) è composto dai seguenti
elementi:

compressore ermetico 581 W;

condensatore ad aria forzata con ricevitore di liquido;

evaporatore ad aria forzata a temperatura positiva;

valvola termostatica di espansione;

filtro deidratatore;

separatore di liquido in aspirazione;

valvola di sbrinamento;

elettrovalvola di separazione circuito a impianto spento;

strumentazione di controllo:
visualizzatore passaggio liquido refrigerante;
termostato per il controllo della temperatura aria all’evaporatore;
termometro per la misura della temperatura aria all’evaporatore;
pressostato differenziale per il controllo della pressione al compressore;
n°2 manometri per la misura della pressione di compressione e di aspirazione;

apparecchiatura elettrica:
interruttore di sicurezza magnetotermico con differenziale;
spia luminosa di segnalazione presenza tensione;
spia luminosa di segnalazione funzionamento compressore;
pulsante di emergenza;
n°2 prese di servizio.
Opzionali
Il set di attrezzatura (cod. 954910) comprende gli strumenti ed i materiali necessari per lo svolgimento delle esercitazioni e
per smontare e rimontare il circuito. Esso è composto da:

n°1 termometro istantaneo digitale, completo di sonda;

n°1 cercafughe elettronico;

n°1 multimetro digitale;

n°1 pinza universale;

n°1 pinza spelafili;

n°1 taglia-svasa tubi;

n°1 chiave a cricchetto;

n°1 saldatore elettrico, 220V monofase, 50/60 Hz, 25W;

serie di chiavi a forchetta (n°9 pezzi);

serie di cacciaviti (n°4 pezzi);

serie di lime (n°4 pezzi);

piegatubi per tubi in rame;

tubo in rame (diametri vari);

raccorderia in rame e ottone;

nastro butilico;

filtro deidratatore.
T68D stazione di vuoto e ricarica (cod. 951451) composta da:

stazione portatile di ricarica
telaio munito di ruote;
pompa bistadio per alto vuoto: portata 4 m3/h, pressione residua 0,02 mbar;
cilindro di carica graduato: 2,2 kg;
gruppo monometrico a quattro vie;
tubazioni flessibili;
rubinetti a volantino per il riempimento del cilindro di carica;

raccordo bombola;

n°1 chiave a cricchetto per refrigerazione;

n°1 chiave a rullino: apertura massima 33 mm;

n°1 lampada cercafughe.
4. Esperienze realizzabili




Studio dei principali componenti.
Montaggio e smontaggio del circuito.
Riempimento di un circuito frigorifero e ricerca delle eventuali perdite.
Simulazione di guasti.
5. Servizi richiesti


Alimentazione elettrica: 220 V CA monofase, 50/60 Hz, 0,5 kW.
T68D - Alimentazione elettrica: 220 V CA monofase, 50/60 Hz, 0,37 kW.
Page 2
6. Pesi e dimensioni
Trainer sui sistemi frigoriferi industriali ad un evaporatore e compressore ermetico:

dimensioni: 1600 x 800 x 1600h mm

peso: 130 kg
T68D stazione di vuoto e ricarica (opzionale cod. 951451):

dimensioni: 480 x 200 x 600h mm

peso: 12,5 kg
J
G
I
PD
K
H
F
TC
B
D
E
TI
EV
C
A
Sinottico generale
A.
B.
C.
D.
E.
F.
G.
Compressore ermetico
Condensatore ad aria forzato
Ricevitore di liquido
Filtro deidratatore
Visualizzatore di passaggio
Valvola di espansione
Evaporatore ad aria forzata
H.
I.
J.
K.
PD.
EV.
TC.
TI.
Separatore di liquido
Manometro di alta pressione
Manometro di bassa pressione
Sbrinamento a caldo
Pressostato differenziale
Elettrovalvola
Termostato
Indicatore di temperatura
Cod. R00125/I 0911 Ed. 01 Rev. 02
In qualsiasi momento e senza preavviso, la Didacta Italia potrà apportare ai propri prodotti, ferme restando le caratteristiche
essenziali descritte, le modifiche che riterrà opportune secondo le esigenze di carattere costruttivo o didattico.
