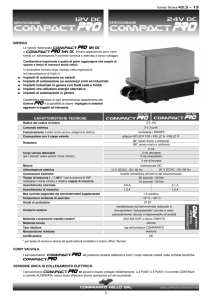

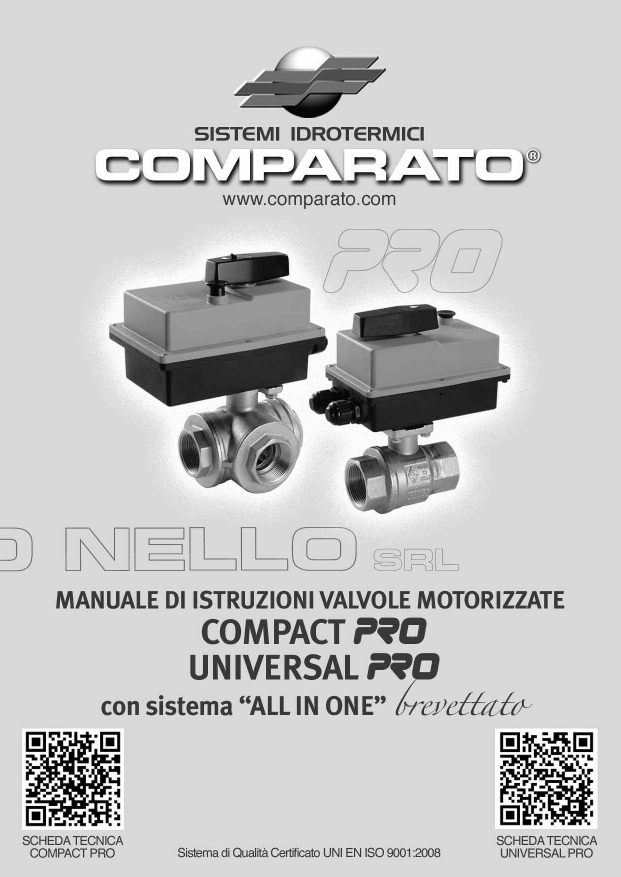

- Comparato Nello srl

Universal PRO
Le serie
e Universal
gamma Comparato per uso industriale.
PRO costituiscono i modelli di punta della
DENOMINAZIONE:
Sul servocomando sono riportate le seguenti indicazioni:
• Marchio e nome della società costruttrice: Sistemi idrotermici
COMPARATO NELLO
s.r.l.
Viale della Libertà, 53 • Località Ferrania
17014 Cairo Montenotte (SV) • ITALY
•
•
•
•
•
•
•
•
•
Modello: COMPACT PRO - UNIVERSAL PRO
Codice servocomando e anno di produzione
Conformità alle norme CE
Tensione di alimentazione
Tipo di collegamento elettrico
Tempo di manovra e angolo di apertura
Potenza assorbita
Grado di protezione
Coppia di manovra
Le valvole motorizzate
e Universal
per l’intercettazione e la regolazione di:
• impianti che utilizzano energie alternative
• impianti industriali in genere con fluidi caldi e freddi
• impianti di automazione in genere
• impianti di refrigerazione con glicole
• impianti enologici / alimentari
• impianti per l’industria chimica e farmaceutica
• impianti di riscaldamento a zone
IMPIEGO
1
PRO
COMPARATO NELLO SRL
trovano specifico impiego
Universal PRO
INSTALLAZIONE
ATTENZIONE PER TUTTI I SERVOCOMANDI
COMPACT PRO e UNIVERSAL PRO
La posizione della valvola deve essere tale da non presentare
l’attacco al servocomando verso il basso.
POSIZIONE CORRETTA
Quando la valvola opera con fluidi a bassa temperatura (con
possibilità di formazione di ghiaccio sullo stelo) o ad alta
temperatura (con pericolo di surriscaldamento del
servocomando) è preferibile installarla nella posizione corretta
come riportato in figura.
Le valvole
e Universal PRO
a 2 VIE non avendo direzione di flusso vincolata non presenta
particolari difficoltà nell’installazione, l’otturatore è infatti
costituito da una sfera con un foro passante. I servocomandi
vengono forniti in posizione di apertura. L’installazione deve
essere eseguita come rappresentato in figura.
CORPO VALVOLA 2 VIE:
TOLLERATA
NON CONSENTITA
CORPO VALVOLA 3 VIE ORIZZONTALE:
Versione disponibile con SFERA a “T” (3 fori) e ad “L” (2 fori).
Per quanto riguarda le versioni 3 VIE ORIZZONTALE, si offrono
con 2 differenti sfere ed un totale di 5 posizioni dei fori.
Motore BIDIREZIONALE manovra di 90°.
SCHEMA POSIZIONI E MOVIMENTO FORI DELLE SFERE
AP
CH
T1
POSIZIONE
T1 - T4
T2
T4
POSIZIONE
T4 - T3
POSIZIONE
T3 - T2
T3
AP
CH
POSIZIONE
L1 - L2
POSIZIONE
T2 - T1
COMPARATO NELLO SRL
2
Universal PRO
CORPO VALVOLA 3 VIE VERTICALE SFERA 2 FORI (DEVIATRICE)
La versione con sfera a 2 FORI è da utilizzarsi nei casi in cui i fluidi non devono
venire a contatto durante la fase di manovra (deviazione).
Un foro della sfera (B) è costantemente orientata verso la via comune del corpo
valvola, mentre l’altro (A) può essere allineato ad una delle due vie contrapposte
o all’altra mediante una rotazione di 180°.
Durante il movimento non vi è miscelazione tra i fluidi.
Riferimento foro A
Riferimento foro A
0°
90°
Riferimento foro B
Riferimento foro A
180°
Riferimento foro B
Riferimento foro B
MANOVRA 180°
PARTICOLARE IN PIANTA DELL’ ASTA DI COMANDO
Il corpo valvola viene fornito nella POSIZIONE 1. Guardando il corpo valvola come da disegno le vie
comunicanti sono quella di SINISTRA e quella in BASSO.
Durante la manovra il passaggio del flusso viene progressivamente interrotto sul lato SINISTRO, si
hanno alcuni secondi durante i quali il flusso è completamente interrotto poi si apre
progressivamente sul lato DESTRO. Il servocomando ruota di 180°.
Ora le vie comunicanti sono quella di DESTRA e quella in BASSO.
POSIZIONE 1
3
POSIZIONE 2
Riferimento foro A
Riferimento foro A
0°
180°
COMPARATO NELLO SRL
Universal PRO
CORPO VALVOLA 3 VIE VERTICALE SFERA 3 FORI (MISCELATRICE)
La versione con sfera a 3 FORI è da utilizzarsi nei casi in cui i fluidi possono
venire a contatto durante la fase di manovra (miscelazione).
Un foro della sfera (B) è costantemente orientata verso la via comune del corpo
valvola, mentre gli altri due fori (A e C) posizionati a 90° tra di loro permettono
il pieno passaggio tra una delle due vie contrapposte e la via comune (centrale)
o in qualunque posizione intermedia di miscelazione.
L’angolo di manovra completa è di 90°.
Riferimento foro A
Riferimento foro A
Riferimento foro A
Riferimento
foro C
Riferimento
foro C
0°
Riferimento
foro C
0°÷90°
Riferimento foro B
90°
Riferimento foro B
Riferimento foro B
MANOVRA 90°
PARTICOLARE IN PIANTA DELL’ ASTA DI COMANDO
Il corpo valvola viene fornito nella POSIZIONE 1. Guardando il corpo valvola come da disegno le vie
comunicanti sono quella di SINISTRA e quella in BASSO. Durante la manovra il passaggio del flusso
viene progressivamente deviato dalla via SINISTRA alla DESTRA senza mai interromperne il
passaggio. Il servocomando ruota di 90°.
Ora le vie comunicanti sono quella di DESTRA e quella in BASSO.
POSIZIONE 1
POSIZIONE 2
Riferimento foro A
Riferimento foro C
0°
90°
Riferimento foro C
COMPARATO NELLO SRL
Riferimento foro A
4
Universal PRO
CORPO VALVOLA A FARFALLA
I corpi valvola a farfalla sono forniti con la lente in posizione di apertura.
Attenzione: il corpo valvola va installato esclusivamente in posizione di apertura.
APERTURA MANUALE
COMPACT PRO
I servocomandi
sono dotati di
apertura manuale dall’alto (ad eccezione della versione
con tempo di manovra di 9 sec.).
L’apertura manuale consente di azionare la valvola in
condizioni di emergenza o di interruzione
dell’alimentazione elettrica.
Servocomando in posizione di APERTURA.
Premere il pulsante di sblocco (a) e
contemporaneamente ruotare la leva (b) di 90° in
senso ANTIORARIO, per portare il servocomando
in posizione di CHIUSURA.
Servocomando in posizione di CHIUSURA.
Premere il pulsante di sblocco (a) e
contemporaneamente ruotare la leva (b) di 90° in
senso ORARIO, per portare il servocomando in
posizione di APERTURA.
5
COMPARATO NELLO SRL
Universal PRO
Universal PRO
UNIVERSAL PRO
I servocomandi
sono dotati di apertura manuale dall’alto.
L’apertura manuale consente di azionare la valvola in condizioni di emergenza o di interruzione
dell’alimentazione elettrica.
Servocomando in posizione di APERTURA.
Servocomando in posizione di CHIUSURA.
Premere il pulsante di sblocco (a) e
contemporaneamente ruotare la leva (b) di
90°/180° in senso ANTIORARIO, per portare il
servocomando in posizione di CHIUSURA.
Premere il pulsante di sblocco (a) e
contemporaneamente ruotare la leva (b) di
90°/180° in senso ORARIO, per portare il
servocomando in posizione di APERTURA.
Nel caso in cui non si riuscisse a manovrare manualmente il corpo
valvola, è possibile rimuovere la maniglia in plastica, premendo la
levetta nella direzione indicata ed effettuare la manovra manuale
con l'ausilio di una chiave misura 17.
In questo caso prestare attenzione a non superare la coppia di
60 Nm.
ATTENZIONE
Eseguire la manovra di apertura manuale della valvola solo in mancanza di alimentazione elettrica o in
caso di rottura del servocomando. Se la valvola è bloccata agire nel modo seguente:
• togliere tensione;
• smontare il servocomando;
• provare a muovere la sfera agendo con una chiave della misura adatta
al perno del corpo valvola.
Evitare di sforzare eccessivamente per non danneggiare il corpo valvola o la sede di collegamento con
il servocomando. Se la sfera risulta bloccata occorre smontare e sostituire il corpo valvola.
COMPARATO NELLO SRL
6
Universal PRO
ASSEMBLAGGIO
1
2
LEGENDA:
1 - Servocomando Compact PRO / Universal PRO
2 - Distanziale (accessorio)
3 - Corpo valvola attacco ISO 5211
3
ATTACCO ISO 5211
COMPACT PRO
L’attacco ISO 5211 presente su
è caratterizzato dalle seguenti misure:
ATTACCO ISO 5211
L
F03
F05
9 mm
11 mm
Connessioni
distanziale
7
Connessioni servocomando
COMPARATO NELLO SRL
Universal PRO
UNIVERSAL PRO
L’attacco ISO 5211 presente su
Universal PRO
è caratterizzato dalle seguenti misure:
Connessioni distanziale
Connessioni servocomando
ATTACCO ISO 5211
L
F05
F07
11 mm
14 mm
CARATTERISTICHE TECNICHE DEL SERVOCOMANDO
CARATTERISTICHE TECNICHE
COMPACT PRO
UNIVERSAL PRO
bidirezionale
Motore elettrico
230V ÷ 110V ÷ 24V 50Hz (a richiesta 60Hz)
Alimentazione elettrica
9 sec. ÷ 45 sec.
14 sec. ÷ 32 sec. ÷ 55 sec.
9 sec.
45 sec.
14 sec. 32 sec. 55 sec
230V
16VA
8VA
110V
**
24V
14,5VA
Tempo di manovra 90°
22 Nm
Coppia di manovra
Potenza massima assorbita
**
8,6VA
40 Nm
16 VA 16VA
**
**
9,2VA
**
14,5 VA 14,5VA 8,8VA
IP 67
Grado di protezione
Massima corrente sulla fase in uscita ai morsetti 4 e 5
Massima corrente microinterruttori supplementari
Temperatura ambiente di esercizio
COMPARATO NELLO SRL
1A resistivo
1A resistivo
-10°C ÷ +50°C
8
Universal PRO
CONNESSIONI ELETTRICHE
Le connessioni elettriche devono essere eseguite in assenza di tensione elettrica da personale
qualificato seguendo correttamente lo schema stampato sotto il coperchio.
Per eseguire i collegamenti è necessario togliere il coperchio del contenitore svitando le quattro viti,
si trovano così in vista la morsettiera ed il circuito stampato. Togliere il tappo laterale che chiude
l’alloggiamento del pressacavo, avvitare il pressacavo e procedere al collegamento elettrico.
Effettuato il collegamento elettrico, stringere il cavo nel pressacavo e accettarsi che sia correttamente
posizionato (fig. 2-3), chiudere il coperchio riavvitando le quattro viti, facendo attenzione che la
guarnizione di tenuta rimanga perfettamente inserita nella sua sede (fig. 1).
Nota: collegamenti elettrici non rispondenti agli schemi allegati possono danneggiare gravemente
l’apparecchiatura.
IDONEO
FIG.1
FIG.2
NON IDONEO
FIG.3
9
COMPARATO NELLO SRL
Universal PRO
CARATTERISTICHE ELETTRICHE:
Gli impianti elettrici devono essere progettati tenendo conto degli ambienti in cui saranno installati.
Il grado di protezione IP di un componente elettrico è un parametro che esprime il suo livello di
protezione contro l'ingresso di corpi solidi e liquidi. I servocomandi sono stati costruiti per ottenere
una protezione elettrica IP67.
Tutti gli altri apparecchi devono essere collegati alla linea di terra.
Inoltre sull’impianto elettrico devono essere installati gli interruttori magnetotermici, i fusibili e gli
interruttori differenziali in modo da garantire il rispetto delle condizioni di sicurezza richieste dalla
Normativa vigente.
TUTTE LE VALVOLE MOTORIZZATE COMPACT PRO/UNIVERSAL PRO SONO DOTATE DI SISTEMA ALL IN
ONE che permette attraverso un selettore tipo jumper di impostare il comando elettrico a 2 o 3 punti
a seconda delle proprie esigenze (come rappresentato nelle figure sottostanti).
COMPACT PRO
UNIVERSAL PRO
ATTENZIONE
In caso di sostituzione di servocomando 3 punti, precedente alla serie ALL IN ONE , invertire tra
loro il collegamento sulla morsettiera 2 e 3 .
COMPARATO NELLO SRL
10
Universal PRO
COLLEGAMENTI ELETTRICI COMPACT PRO:
COLLEGAMENTO 2 PUNTI
COLLEGAMENTO 3 PUNTI
elettricamente normalmente in CHIUSURA
a
M1
b
M2
E
M1
M2
D
A
B
F
M1 MICROINTERRUTTORE SUPPLEMENTARE LIBERO IN APERTURA
M2 MICROINTERRUTTORE SUPPLEMENTARE LIBERO IN CHIUSURA
LEGENDA:
1 - Neutro
2 - Chiusura
3 - Apertura
4 - Fase in uscita apertura
5 - Fase in uscita chiusura
C - Comune
NO - Normalmente aperto
NC - Normalmente chiuso
M1 - Micro supplementare apertura
M2 - Micro supplementare chiusura
A
B
D
E
F
- Comando tipo interruttore
- Comando tipo deviatore
- Chiusura
- Apertura
- Jumper
- Terra
La figura “a” rappresenta i collegamenti del servocomando 2 PUNTI. Sul morsetto 2 va collegata la
fase fissa, in contemporanea la fase sul morsetto 3 determina l’apertura della valvola, mentre
togliendo la fase sullo stesso morsetto si determina la chiusura (autochiusura elettrica).
La figura “b” rappresenta i collegamenti del servocomando 3 PUNTI. La presenza di fase sul morsetto
2 determina la chiusura della valvola collegata al servocomando, viceversa la presenza di fase sul
morsetto 3 ne determina l’apertura (non è ammessa la fase in contemporanea sul morsetto 2 e 3).
Sia per la versione 2 PUNTI sia 3 PUNTI collegare sul morsetto 1 il neutro.
Il collegamento a 2 punti permette di azionare più servocomandi con lo stesso comando (termostato,
relè ecc). Il collegamento a 3 punti permette di azionare un solo servocomando con un comando e
consente posizionamenti intermedi atti a realizzare modulazione se abbinato ad un idoneo comando.
11
COMPARATO NELLO SRL
Universal PRO
COLLEGAMENTI ELETTRICI UNIVERSAL PRO:
COLLEGAMENTO 2 PUNTI
COLLEGAMENTO 3 PUNTI
elettricamente normalmente in CHIUSURA
a
M2
b
M1
E
M2
M1
D
A
B
F
M1 MICROINTERRUTTORE SUPPLEMENTARE LIBERO IN APERTURA
M2 MICROINTERRUTTORE SUPPLEMENTARE LIBERO IN CHIUSURA
LEGENDA:
1 - Neutro
2 - Chiusura
3 - Apertura
4 - Fase in uscita apertura
5 - Fase in uscita chiusura
C - Comune
NO - Normalmente aperto
NC - Normalmente chiuso
M1 - Micro supplementare apertura
M2 - Micro supplementare chiusura
A
B
D
E
F
- Comando tipo interruttore
- Comando tipo deviatore
- Chiusura
- Apertura
- Jumper
- Terra
La figura “a” rappresenta i collegamenti del servocomando 2 PUNTI. Sul morsetto 2 va collegata la
fase fissa, in contemporanea la fase sul morsetto 3 determina l’apertura della valvola, mentre
togliendo la fase sullo stesso morsetto si determina la chiusura (autochiusura elettrica).
La figura “b” rappresenta i collegamenti del servocomando 3 PUNTI. La presenza di fase sul morsetto
2 determina la chiusura della valvola collegata al servocomando, viceversa la presenza di fase sul
morsetto 3 ne determina l’apertura (non è ammessa la fase in contemporanea sul morsetto 2 e 3).
Sia per la versione 2 PUNTI sia 3 PUNTI collegare sul morsetto 1 il neutro.
Il collegamento a 2 punti permette di azionare più servocomandi con lo stesso comando (termostato,
relè ecc). Il collegamento a 3 punti permette di azionare un solo servocomando con un comando e
consente posizionamenti intermedi atti a realizzare modulazione se abbinato ad un idoneo comando.
COMPARATO NELLO SRL
12
Universal PRO
COLLEGAMENTO DEI MICROINTERRUTTORI SUPPLEMENTARI
M1 (micro ausiliario apertura) Compact PRO
M1 (micro ausiliario chiusura) Universal PRO
M2 (micro ausiliario chiusura) Compact PRO
M2 (micro ausiliario apertura) Universal PRO
ESEMPI DI COLLEGAMENTI ELETTRICI
Contatto
di comando
Contatto
di comando
Pompa
M1 MICROINTERRUTTORE SUPPLEMENTARE LIBERO IN APERTURA
M2 MICROINTERRUTTORE SUPPLEMENTARE LIBERO IN CHIUSURA
COLLEGAMENTO DEL FERMO POMPA CON DUE O PIÙ SERVOCOMANDI A 2 PUNTI
Contatto
di comando
Contatto
di comando
Pompa
M1 MICROINTERRUTTORE SUPPLEMENTARE LIBERO IN APERTURA
M2 MICROINTERRUTTORE SUPPLEMENTARE LIBERO IN CHIUSURA
COLLEGAMENTO DEL FERMO POMPA CON DUE O PIÙ SERVOCOMANDI A 3 PUNTI
13
COMPARATO NELLO SRL
Universal PRO
RESISTENZA ANTICONDENSA
La resistenza anticondensa ha la funzione di ostacolare la formazione di condensa all’interno del
servocomando. Per attivare l’effetto riscaldante della resistenza, collegare i due fili della resistenza
tramite appositi connettori di tipo faston. La tensione di alimentazione deve essere coerente con
quella indicata sull’etichetta. Le caratteristiche tecniche sono indicate sull’etichetta adesiva.
COMPACT PRO
UNIVERSAL PRO
CONDIZIONI GENERALI DI GARANZIA
Le valvole motorizzate
e Universal PRO sono garantite per un
periodo di 3 anni dalla data marchiata sulla base del servocomando (anno di produzione).
Per eventuali resi dovrà essere contattato il Rivenditore presso il quale è stato compiuto l’acquisto.
Il materiale deve essere restituito in porto franco.
GARANZIA
QUANDO È OPERATIVA LA GARANZIA
Nel periodo di garanzia, la COMPARATO NELLO S.r.l. provvederà a riparare o sostituire,
senza addebiti, il prodotto o il componente unicamente nel caso in cui lo stesso risultasse viziato da
difetto di fabbricazione. L’eventuale riparazione o sostituzione di componenti o dello stesso prodotto
non estende la durata della garanzia. La COMPARATO NELLO S.r.l., si riserva il diritto
di sostituire il Prodotto con uno identico o, nell’ipotesi che questo non fosse più in produzione, con
uno di identiche caratteristiche qualora, a suo insindacabile giudizio, la riparazione non fosse
economicamente giustificabile.
ESCLUSIONE DELLA GARANZIA
Non sono coperti da Garanzia gli interventi e/o riparazioni e/o eventuali parti di ricambio che
dovessero risultare difettose a causa di: • manomissione • guasti provocati da incuria e/o imperizia
di installazione (montaggio/cablaggio/configurazione errati, parziali o assenti) • scariche
elettrostatiche, scariche elettriche condotte/indotte provocate da fulmini o altri fenomeni esterni al
prodotto, disturbi elettromagnetici irradiati, fornitura di energia intermittente o non continuativa.
• difetti o danni provocati da caduta, rottura, infiltrazioni di liquidi • riparazioni eseguite da persone
non autorizzate • prodotto con garanzia scaduta
• impianto non realizzato a Regola d’Arte • ogni altro danno non direttamente riconducibile alla
COMPARATO NELLO S.r.l.
Al fine di fornire un servizio sempre aggiornato la Comparato Nello S.r.l. si riserva il diritto di modificare in qualunque momento
e senza preavviso i dati tecnici, i disegni, i grafici e le fotografie contenuti in questo libretto di istruzioni.
COMPARATO NELLO SRL
14
SETTIMA EDIZIONE MARZO 2015
SISTEMI IDROTERMICI
COMPARATO NELLO SRL
UFFICI: VIALE DELLA LIBERTÀ, 53 • LOCALITÀ FERRANIA
17014 CAIRO MONTENOTTE (SV) • ITALY
TEL. +39 019 510.371 • FAX +39 019 517.102
www.comparato.com [email protected]
