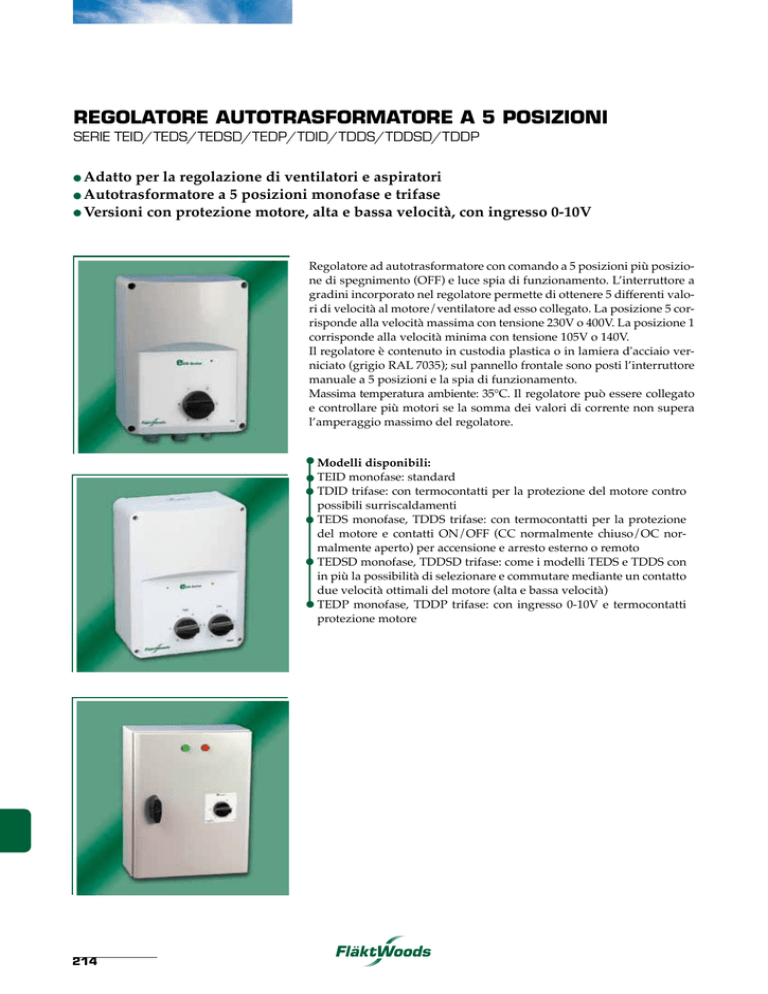

REGOLATORE AUTOTRASFORMATORE A 5 POSIZIONI
SERIE TEID/TEDS/TEDSD/TEDP/TDID/TDDS/TDDSD/TDDP
Adatto per la regolazione di ventilatori e aspiratori
Autotrasformatore a 5 posizioni monofase e trifase
Versioni con protezione motore, alta e bassa velocità, con ingresso 0-10V
Regolatore ad autotrasformatore con comando a 5 posizioni più posizione di spegnimento (OFF) e luce spia di funzionamento. L’interruttore a
gradini incorporato nel regolatore permette di ottenere 5 differenti valori di velocità al motore/ventilatore ad esso collegato. La posizione 5 corrisponde alla velocità massima con tensione 230V o 400V. La posizione 1
corrisponde alla velocità minima con tensione 105V o 140V.
Il regolatore è contenuto in custodia plastica o in lamiera d'acciaio verniciato (grigio RAL 7035); sul pannello frontale sono posti l’interruttore
manuale a 5 posizioni e la spia di funzionamento.
Massima temperatura ambiente: 35°C. Il regolatore può essere collegato
e controllare più motori se la somma dei valori di corrente non supera
l’amperaggio massimo del regolatore.
Modelli disponibili:
TEID monofase: standard
TDID trifase: con termocontatti per la protezione del motore contro
possibili surriscaldamenti
TEDS monofase, TDDS trifase: con termocontatti per la protezione
del motore e contatti ON/OFF (CC normalmente chiuso/OC normalmente aperto) per accensione e arresto esterno o remoto
TEDSD monofase, TDDSD trifase: come i modelli TEDS e TDDS con
in più la possibilità di selezionare e commutare mediante un contatto
due velocità ottimali del motore (alta e bassa velocità)
TEDP monofase, TDDP trifase: con ingresso 0-10V e termocontatti
protezione motore
214
Caratteristiche tecniche
Alim.
elettrica
Volt/Hz/fase
Modello
Corrente
nominale max
A
Custodia tipo
Protezione
motore
Grado di
protezione IP
Temperatura
max esercizio
°C
TEID/TEDS/TEDSD/TEDP 1,5
230/50/1
1,5
Plastica
-
IP54
35
TEID/TEDS/TEDSD/TEDP 3,5
230/50/1
3,5
Plastica
-
IP54
35
TEID/TEDS/TEDSD/TEDP 5
230/50/1
5
Plastica
-
IP54
35
TEID/TEDS/TEDSD/TEDP 7,5
230/50/1
7,5
Plastica
-
IP54
35
TEID/TEDS/TEDSD/TEDP 13
230/50/1
13
Acciaio
-
IP54
35
TDID/TDDS/TDDSD/TDDP 2,5
400/50/3
2,5
Acciaio
inclusa
IP54
35
TDID/TDDS/TDDSD/TDDP 4
400/50/3
4
Acciaio
inclusa
IP54
35
TDID/TDDS/TDDSD/TDDP 8
400/50/3
8
Acciaio
inclusa
IP54
35
TDID/TDDS/TDDSD/TDDP 11
400/50/3
11
Acciaio
inclusa
IP54
35
Dimensioni
D
E
Peso
(kg)
Modello
A
B
C
D
E
Peso
(kg)
100
98
140
2,1
TEDSD 1,5
200
305
155
183
235
3,9
140
155
194
4,7
TEDSD 3,5
200
305
155
183
235
5,4
Modello
A
B
C
TEID 1,5
115
205
TEID 3,5
170
255
TEID 5
170
255
140
155
194
5,4
TEDSD 5
200
305
155
183
235
6,2
TEID 7,5
200
305
140
183
236
8
TEDSD 7,5
200
305
155
183
235
8,2
TEID 13
300
325
185
255
255
15,3
TEDSD 13
300
425
175
255
355
17,6
TDID 2,5
300
325
175
255
255
13,2
TDDSD 2,5
300
325
175
255
255
13,7
TDID 4
300
425
175
255
355
18,2
TDDSD 4
300
425
225
255
355
20,8
TDID 8
300
425
235
255
355
36,4
TDDSD 8
400
425
225
355
355
30,7
TDID 11
400
430
235
355
355
38,4
TDDSD 11
400
430
235
355
355
37,6
TEDS 1,5
170
255
140
155
194
3,9
TEDP 1,5
200
305
140
183
236
4,4
TEDS 3,5
170
255
140
155
194
4,9
TEDP 3,5
200
305
140
183
236
5,7
TEDS 5
170
255
140
155
194
5,6
TEDP 5
200
305
140
183
236
6,4
TEDS 7,5
200
305
155
183
236
8,7
TEDP 7,5
200
305
140
183
236
8,6
TEDS 13
300
325
185
255
255
16,6
TEDP 13
300
325
170
255
255
15,9
TDDS 2,5
300
325
175
255
255
13,4
TDDP 2,5
300
425
170
255
355
17
TDDS 4
300
425
175
255
355
18,6
TDDP 4
400
425
200
355
355
20
TDDS 8
300
425
235
255
355
27,9
TDDP 8
400
425
200
355
355
30
TDDS 11
400
430
235
355
355
37,8
TDDP 11
400
430
200
355
355
39
215
Schemi elettrici
TEID 1,5
TEDS 1,5-7,5
TEID 3,5-13
Scambiando i connettori fastonclip del trasformatore si possono impostare l'ordine di commutazione
e la tensione corrispondente ad ogni gradino dell'interruttore.
L-N
Alimentazione 230V, 50 Hz
L1
Uscita 230 VAC non regolata (2A)
M-N
Collegamento motore
CC
Contatto NC
OC
Contatto NA
TK
Termocontatti motore
N-AL
Uscita allarme (1A)
Pe
Collegamento a terra
TEDS 13
TEDSD 1,5-13
216
L-N
Alimentazione 230V, 50 Hz
L1
Uscita 230 VAC non regolata (2A)
M-N
Collegamento motore
CL
Contatto NC (orologio esterno/
commutazione alta/bassa velocità)
TK
Termocontatti motore
CC
Contatto NC
OC
Contatto NA
N-AL
Uscita allarme (1A)
Pe
Collegamento a terra
Schemi elettrici
TDID 2,5-11
TDDS 2,5-11
TDDSD 2,5
TDDSD 4-11
R-S-T
Alimentazione 400V, 50 Hz
N
Neutro
L1
Uscita 230 VAC non regolata (2A)
U-V-W
Collegamento motore
TK
Termocontatti motore
Pe
Collegamento a terra
R-S-T
Alimentazione 400V, 50 Hz
N
Neutro
L1
Uscita 230 VAC non regolata (2A)
U-V-W
Collegamento motore
TK
Termocontatti motore
CC
Contatto NC
OC
Contatto NA
N-AL
Uscita allarme (1A)
Pe
Collegamento a terra
R-S-T
Alimentazione 400V, 50 Hz
N
Neutro
L1
Uscita 230 VAC non regolata (2A)
U-V-W
Collegamento motore
CL
Contatto NC (orologio esterno/
commutazione alta/bassa velocità)
TK
Termocontatti motore
CC
Contatto NC
OC
Contatto NA
N-AL
Uscita allarme (1A)
Pe
Collegamento a terra
217
Schemi elettrici
TEDP 1,5-7,5
TEDP 13
TDDP 2,5-11
L-N
Alimentazione 230V, 50 Hz
L1-N
Uscita 230 VAC non regolata (2A)
U-N
Collegamento motore
TK
Termocontatti motore
0V
GND
+12V
uscita 12 VDC/Imax = 50 mA*
+V
uscita digitale 12VDC/Imax 50 mA*
0 V = guasto TK
12 V = funzionamento normale
V/C
Ingresso U: 0-10 VDC
Pe
Collegamento a terra
* La somma dei valori di corrente per entrambe le
uscite (+12V e +V) non dovrebbe essere maggiore di
100 mA.
RST
Alimentazione 400V, 50 Hz
L1-N
Uscita 230 VAC non regolata (2A)
U-V-W
Collegamento motore
TK
Termocontatti motore
0V
GND
+12V
uscita 12 VDC/Imax = 50 mA*
+V
uscita digitale 12VDC/Imax 50 mA*
0 V = guasto TK
12 V = funzionamento normale
V/C
Ingresso U: 0-10 VDC
Pe
Collegamento a terra
* La somma dei valori di corrente per entrambe le
uscite (+12V e +V) non dovrebbe essere maggiore di
100 mA.
