Caratteristiche di un PC
1
Principali porte presenti sui
personal computer PC
Una porta è il tramite con la quale i dispositivi
(periferiche o Device ) vengono collegati e
interagiscono con il personal computer.
Nella tabella seguente sono riportate quelle che
normalmente si possono trovare su di un PC
2
Principali porte presenti sui
personal computer PC
Tipo
Presa di alimentazione
tripolare
Immagine
Note
ingresso tensione
elettrica per il PC
Porte seriali (trasmissione dell’informazione un bit per volta
porta seriale COM
porta PS/2 keyboard
collega la tastiera al PC
porta seriale COM
porta PS/2 mouse
collega il mouse al PC
porta seriale COM
porta video o VGA
collega il monitor al PC
3
Principali porte presenti sui
personal computer PC
Tipo
Immagine
Note
porta seriale COM
porta
MIDI/Joystick/Game
- per collegare joystick, etc.
- in disuso
porta parallela LPT
(trasmissione 8 bit alla
volta)
collega la stampante al PC
in disuso
Connettore seriale USB
porta USB (Universal
Serial Bus)
Porta usata per collegare
ogni tipo di dispositivo,
molto veloce
Connettore FireWire
Diffusa su computer Apple
, alta velocità di
trasferimento
(videoregistratore,
videocamera digitale, ecc.)
4
Inoltre...
 Porta di Rete
Usate per collegare il PC ad altri dispositivi hardware come
switch, hub, bridge, gateway e router. Tali apparecchiature
consentono il funzionamento della rete, le connessioni
tra le varie postazioni o tra le diverse topologie di reti,
nonché la trasmissioni di dati.
5
PS2
Seriale
Rete
Parallela
Jack
Audio
6
Prestazioni di un PC
Le prestazioni di un computer dipendono da diversi fattori,
in particolare :
 Velocità della CPU
Il tipo di processore installato su un computer è di
particolare importanza. I processori di nuova generazione
consentono velocità di elaborazione elevatissime.
 Dimensioni della memoria RAM
) dati memorizzati nell’hard-disk vengono caricati nella
RAM accessi rapidi , più piccola è e più letture nell’hard
disk sono necessari (accessi lenti)
7
Prestazioni di un PC
 Scheda grafica con acceleratore grafico e alta capacità
di memoria
Moderne schede grafiche sono dotate di una propria RAM e
di processori aggiuntivi (visualizzazione grafica ad
altissima velocità) permettono che la CPU sia libera per
altre elaborazioni.
8

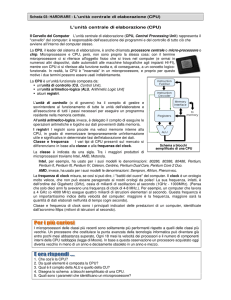

La velocità della CPU
Definita con la sigla CPU ( Central Processing unit), l'unità
centrale di elaborazione è un circuito integrato
(microprocessore) in cui avvengono i processi di
elaborazione.
9
La velocità della CPU
La CPU è costituita da:
 ALU (Arithmetic and Logic Unit), unità di elaborazione
in grado di compiere operazioni di calcolo richieste ed
eseguire le istruzioni del programma (confronto,
trasformazione delle informazioni e operazioni
aritmetiche);
 CU (Control Unit), unità di governo collegata a tutte le
parti della CPU, coordina lo svolgimento delle
dell'esecuzione delle operazioni.
10
La velocità della CPU
 La CPU, per svolgere il proprio compito, si avvale di
registri speciali e generali che sono piccole porzioni di
memoria capaci di registrare temporaneamente i dati e i
risultati parziali delle elaborazioni da trasmettere ai circuiti
di controllo.
 Tutti questi componenti risiedono sulla scheda madre
11
La scheda madre
 La scheda più importante del computer è la scheda madre
che deve il suo nome al fatto che tutti gli altri componenti
sono collegati direttamente o indirettamente a essa.
 La scheda madre ha degli appositi spazi per l'inserimento
di altre schede (slot) e del microprocessore (socket).
 Il ruolo della scheda madre è mettere a disposizione
un percorso elettronico per permettere lo scambio di
"messaggi" tra le varie parti del PC.
12
La CPU risiede sulla scheda madre
 Riepilogando, il microprocessore o CPU risiede sulla
scheda madre, elemento fondamentale all'interno del
computer, alla quale si collegano i vari componenti interni,
i moduli di memoria RAM e, attraverso connettori (slot), le
schede grafica, audio, video, di rete eccetera.
13
La scheda madre
14
La velocità della CPU
 La velocità di lavoro della CPU è determinata dalla
frequenza del clock, un orologio interno che scandisce
l'esecuzione delle operazioni. A ogni scatto del clock viene
inviato all'unità centrale un segnale: una operazione
elementare dura un ciclo di clock.
 L'unità di misura della velocità (frequenza) di un
microprocessore è l’(ertz che misura il numero di cicli al
secondo e effettuati dal clock. I suoi multipli sono:
15
La velocità della CPU
 Il megaHertz (MHz) che indica 1 milione di cicli di clock al
secondo;
 Il gigahertz (GHz) che corrisponde a 1 miliardo di cicli di clock
a secondo.
Avere quindi un elaboratore il cui clock lavora a 1 GHz significa
che l'unità centrale esegue 1 miliardo di istruzioni elementari al
secondo.
