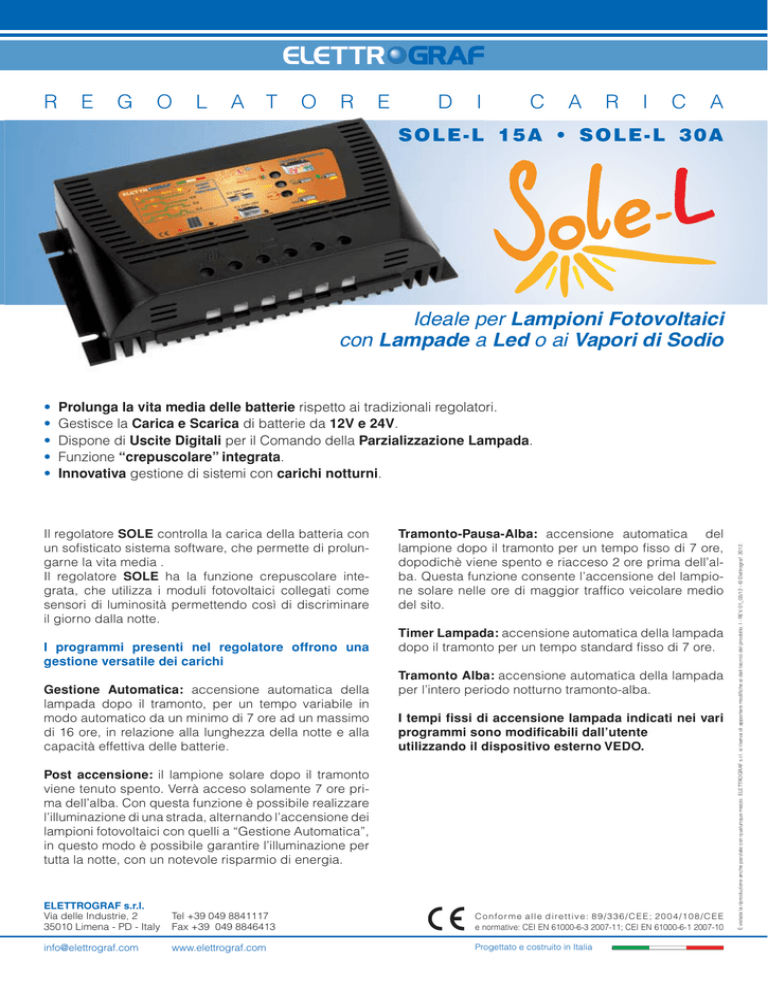

REGOLATOREDICARICA Ideale per Lampioni

R
E
G
O
L
A
T
O
R
E
D
I
C
A
R
I
C
A
SOLE-L 15A • SOLE-L 30A
Ideale per Lampioni Fotovoltaici
con Lampade a Led o ai Vapori di Sodio
Prolunga la vita media delle batterie rispetto ai tradizionali regolatori.
Gestisce la Carica e Scarica di batterie da 12V e 24V.
Dispone di Uscite Digitali per il Comando della Parzializzazione Lampada.
Funzione “crepuscolare” integrata.
Innovativa gestione di sistemi con carichi notturni.
Il regolatore SOLE controlla la carica della batteria con
un sofisticato sistema software, che permette di prolungarne la vita media .
Il regolatore SOLE ha la funzione crepuscolare integrata, che utilizza i moduli fotovoltaici collegati come
sensori di luminosità permettendo così di discriminare
il giorno dalla notte.
I programmi presenti nel regolatore offrono una
gestione versatile dei carichi
Gestione Automatica: accensione automatica della
lampada dopo il tramonto, per un tempo variabile in
modo automatico da un minimo di 7 ore ad un massimo
di 16 ore, in relazione alla lunghezza della notte e alla
capacità effettiva delle batterie.
Tramonto-Pausa-Alba: accensione automatica del
lampione dopo il tramonto per un tempo fisso di 7 ore,
dopodichè viene spento e riacceso 2 ore prima dell’alba. Questa funzione consente l’accensione del lampione solare nelle ore di maggior traffico veicolare medio
del sito.
Timer Lampada: accensione automatica della lampada
dopo il tramonto per un tempo standard fisso di 7 ore.
Tramonto Alba: accensione automatica della lampada
per l’intero periodo notturno tramonto-alba.
I tempi fissi di accensione lampada indicati nei vari
programmi sono modificabili dall’utente
utilizzando il dispositivo esterno VEDO.
Post accensione: il lampione solare dopo il tramonto
viene tenuto spento. Verrà acceso solamente 7 ore prima dell’alba. Con questa funzione è possibile realizzare
l’illuminazione di una strada, alternando l’accensione dei
lampioni fotovoltaici con quelli a “Gestione Automatica”,
in questo modo è possibile garantire l’illuminazione per
tutta la notte, con un notevole risparmio di energia.
ELETTROGRAF s.r.l.
Via delle Industrie, 2
35010 Limena - PD - Italy
Tel +39 049 8841117
Fax +39 049 8846413
C o n f o r m e a l l e d i re t t i v e : 8 9 / 3 3 6 / C E E ; 2 0 0 4 / 1 0 8 / C E E
e normative: CEI EN 61000-6-3 2007-11; CEI EN 61000-6-1 2007-10
[email protected]
www.elettrograf.com
Progettato e costruito in Italia
È vietata la riproduzione anche parziale con qualunque mezzo. ELETTROGRAF s.r.l. si riserva di apportare modifiche ai dati tecnici del prodotto. I - REV. 01_03/12 - © Elettrograf 2012.
•
•
•
•
•
Caratteristiche tecniche dei Regolatori
SOLE-L 15A
Tensione nominale di lavoro
SOLE-L 30A
12V / 24V
Corrente massima in / out 25°C
15A / 15A
30A /30A
Tensione Max in ingresso Modulo Fotovoltaico
55V
Risoluzione in Volt
0.1V
Risoluzione in Ampere
0.1A
Precisione di lettura
1.5%
Morsetti di collegamento
Per cavo sezione 16 mm2
Dimensioni del regolatore
206 x 110 x 43 mm
Peso
560gr
Autoconsumo led spenti / accesi fissi
16mA / 34mA
Autoconsumo display con retroilluminazione!!!!
33mA
Differenza di tensione max tra IN - BAT - OUT
0.6V (a piena potenza,tipico 0.2V - 0.4V )
Tempo di carica equ, bst
1h
Modalità di carica
tipo seriale
Algoritmo di fine carica
PWM a tensione costante
Coefficiente di correzione temperatura
6mV / °C / cella (25°C)
Selezione del tipo di batteria
piombo acido/gel
Temperatura di funzionamento
-20°C / 60°C
Protezione temperatura
60°C con blocco PWM di carica
Tensione minima di lavoro
9V
Protezione fornita all’uscita “OUT” carico
Elettronica alla corrente nominale e al cortocircuito
Protezione fornita all’ingresso “IN” moduli
Elettronica PWM alla corrente nominale
Tempo di cambio stato di uscita on/off
10 millisecondi
Tempo di cambio stato di uscita soft-start
2 secondi (impostabile da display da 0 - 10 sec.)
IP20
Valori di tensione preimpostati a 25C° (moltiplicati per 2 se usati sistemi in 24V)
Stacco carico
Ldoff
11.3V
impostabile con display VEDO
Ripristino carico
Ldon
12.5V
impostabile con display VEDO
Carica tampone
norm
13.8V
impostabile con display VEDO
Carica equalizzazione
equ
14.4V
impostabile con display VEDO
Carica profonda
bst
14.8V
impostabile con display VEDO
IMPIANTI 12V
IMPIANTI 24V
IN BAT OUT
IN BAT OUT
ACCENDITORE
ACCENDITORE
BATTERIA
12V
LAMPADA
LAMPADA
BATTERIA
12V
BATTERIA
12V
ELETTROGRAF s.r.l.
Via delle Industrie, 2
35010 Limena - PD - Italy
Tel +39 049 8841117
Fax +39 049 8846413
C o n f o r m e a l l e d i re t t i v e : 8 9 / 3 3 6 / C E E ; 2 0 0 4 / 1 0 8 / C E E
e normative: CEI EN 61000-6-3 2007-11; CEI EN 61000-6-1 2007-10
[email protected]
www.elettrograf.com
Progettato e costruito in Italia
È vietata la riproduzione anche parziale con qualunque mezzo. ELETTROGRAF s.r.l. si riserva di apportare modifiche ai dati tecnici del prodotto. I - REV. 01_03/12 - © Elettrograf 2012.
Grado di protezione
