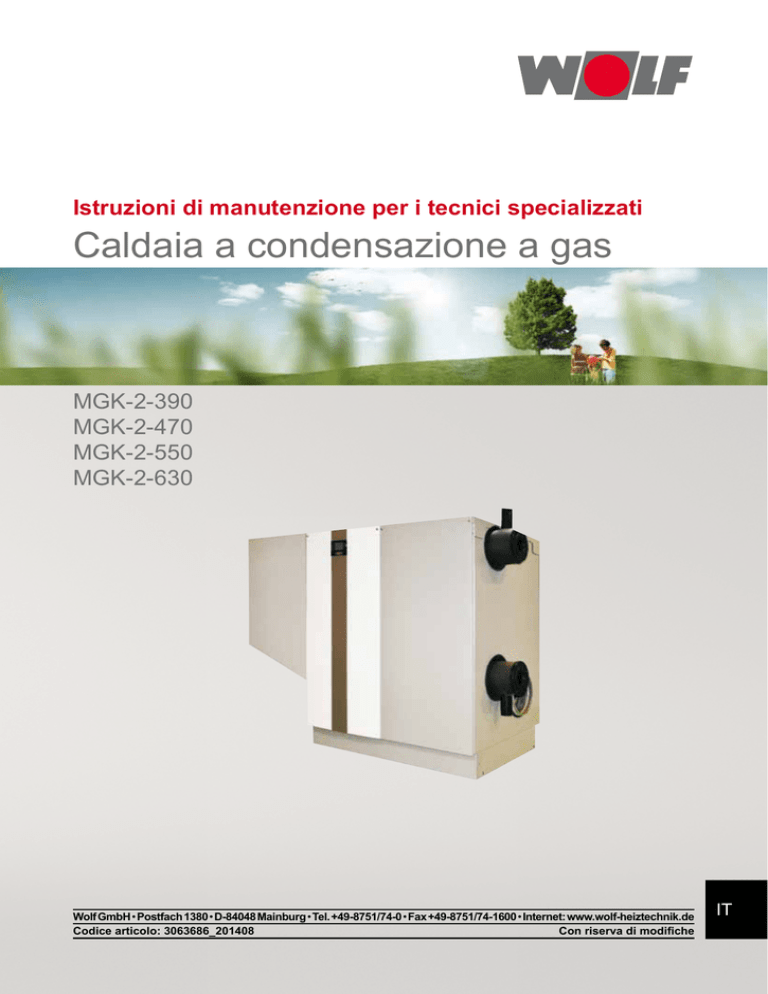

MGK-2 Manuale di manutenzione

Istruzioni di manutenzione per i tecnici specializzati
Caldaia a condensazione a gas
MGK-2-390
MGK-2-470
MGK-2-550
MGK-2-630
Wolf GmbH • Postfach 1380 • D-84048 Mainburg • Tel. +49-8751/74-0 • Fax +49-8751/74-1600 • Internet: www.wolf-heiztechnik.de
Codice articolo: 3063686_201408
Con riserva di modifiche
IT
Sommario
1. Avvertenze per la sicurezza....................................................................3
2. Messa fuori servizio della caldaia..........................................................5
3. Smontaggio cuffia bruciatore/mantello................................................. 6
4. Controllo degli elettrodi..........................................................................7
5. Pulizia del bruciatore..............................................................................8
6. Pulizia della batteria di scambio termico............................................ 10
7. Pulizia della vaschetta di raccolta della condensa............................ 11
8. Manutenzione del dispositivo di neutralizzazione............................. 12
9. Manutenzione pompa per la condensa/sifone.................................... 14
10. Manutenzione sistema di aspirazione aria/scarico fumi................. 15
11. Controllo dei contatti elettrici.............................................................16
12. Nuova messa in funzione...................................................................17
13. Controllo funzionale............................................................................18
14. Elenco dei componenti necessari.....................................................18
15. Protocollo di manutenzione...............................................................19
2
3063686_201408
1. Avvertenze per la sicurezza
Il personale addetto al montaggio, alla messa in servizio
o alla manutenzione deve leggere questa guida prima di
procedere con i lavori.
Attenersi scrupolosamente alle indicazioni riportate nelle
presenti istruzioni. Il mancato rispetto delle istruzioni di
installazione Wolf annulla la validità della garanzia.
Affidare l'installazione, la messa in servizio e la manutenzione della caldaia a personale esperto e qualificato.
I lavori sui componenti elettrici (quadro di comando)
devono essere svolti nel rispetto della norma VDE 0105
parte 1, solo da elettricisti qualificati. Per i lavori di
installazione elettrica attenersi scrupolosamente alle
norme VDE/ÖVE e alle disposizioni dell'azienda locale per
la distribuzione dell'energia elettrica.
La caldaia può essere utilizzata esclusivamente nei limiti
del campo di potenza indicato da WOLF nella
documentazione tecnica di riferimento. La destinazione
d'uso dell'apparecchio prevede l'uso esclusivo per
impianti di riscaldamento e acqua calda sanitaria secondo
DIN EN 12828.
In questo manuale vengono utilizzati i seguenti simboli e
segnali informativi. Queste importanti indicazioni
riguardano la protezione personale e la sicurezza di
funzionamento.
"Avvertenze per la sicurezza" si riferisce ad
istruzioni da seguire attentamente per evitare
infortuni a persone e danni all'apparecchio.
Pericolo per la presenza di tensione nei
componenti elettrici!
Attenzione: prima di rimuovere il mantello
staccare l’interruttore generale.
Non toccare in nessun caso i componenti
elettrici e i contatti con l’interruttore generale
acceso! Sussiste il pericolo di scossa
elettrica con conseguente rischio di lesioni
o morte.
I morsetti rimangono sotto tensione anche
con l’interruttore generale spento.
Non smontare, escludere o mettere altrimenti fuori servizio
i dispositivi di sicurezza e di monitoraggio. La caldaia può
essere utilizzata solo se perfettamente funzionante a
livello tecnico.
Attenzione "Avvertenza" indica istruzioni tecniche cui
attenersi per evitare danni e malfunzionamenti
alla caldaia.
Guasti e danni che possono incidere sulla sicurezza
devono essere eliminati immediatamente da un tecnico
specializzato.
Alcuni componenti della caldaia potrebbero
diventare molto caldi; pericolo di ustioni.
Lasciare raffreddare l'unità prima di procedere
all'installazione.
Sostituire parti e componenti difettosi dell'apparecchio
solo con ricambi originali WOLF.
Intervento da eseguire.
Controllo visivo.
3063686_201408
3
1. Avvertenze per la sicurezza
Avvertenze generali
Tutti i lavori di manutenzione devono essere
eseguiti esclusivamente da un tecnico
specializzato.
Una manutenzione annuale e l'utilizzo esclusivo
di parti di ricambio Wolf sono fondamentali per
un funzionamento senza problemi e una lunga
durata dell'apparecchio.
Raccomandiamo quindi di stipulare un contratto
di manutenzione con una ditta di fiducia.
In presenza di odore di gas
- Chiudere il rubinetto del gas
Figura: Attacco gas: pericolo di avvelenamento ed esplosione
per la fuoriuscita di gas.
- Aprire le finestre
- Non azionare gli interruttori elettrici
- Spegnere le fiamme libere
- Portarsi all'esterno del locale e chiamare l'azienda di
fornitura del gas e un tecnico autorizzato.
In presenza di odore di fumi
- Spegnere la caldaia
- Aprire porte e finestre
- Informare il tecnico autorizzato
Figura: Quadro di comando
Pericolo dovuto a tensione elettrica
Figura: Trasformatore di accensione, elettrodo di accensione
ad alta tensione, valvola gas, pressostato gas, ventilatore,
camera di combustione
Pericolo per la presenza di tensione elettrica, pericolo di
avvelenamento ed esplosione per la fuoriuscita di gas, pericolo
di ustioni da contatto con componenti molto caldi.
4
3063686_201408
2. Messa fuori servizio della caldaia
Messa fuori servizio della caldaia con l'interruttore
generale
Interruttore generale
I morsetti di collegamento elettrico della caldaia
rimangono sotto tensione anche con
l’interruttore generale spento.
Scollegare l'impianto dall'alimentazione.
Chiudere il rubinetto del gas
3063686_201408
5
3. Smontaggio cuffia bruciatore/mantello
3x
4xL
Lasciare raffreddare la caldaia!
6
3063686_201408
4. Controllo degli elettrodi
- Rimuovere il cavo dell'elettrodo di rilevazione
- Rimuovere il cavo dell'elettrodo di accensione
- Allentare le viti sull'elettrodo di rilevazione ed estrarre
l'elettrodo
- Allentare le viti sull'elettrodo di accensione ed estrarre
l'elettrodo
- Controllare l'elettrodo di rilevazione e sostituirlo in caso di
usura o danni al corpo ceramico
- Controllare l'elettrodo di accensione e sostituirlo in caso
di usura o danni al corpo ceramico
- Rimontare l'elettrodo di accensione inserendo una
guarnizione nuova
- Rimontare l'elettrodo di rilevazione inserendo una
guarnizione nuova
- Inserire il cavo dell'elettrodo di rilevazione
- Inserire il cavo dell'elettrodo di accensione
3063686_201408
7
5. Pulizia del bruciatore
- Allentare le 4 viti sulla flangia del bruciatore verso il
ventilatore
- Spostare il ventilatore in basso e agganciarlo alla mensola
di supporto
- Allentare le 4 viti sulla flangia del bruciatore verso il corpo
della caldaia
- Rimuovere la flangia del bruciatore
- Estrarre il bruciatore dal corpo della caldaia e lavarlo
facendo scorrere l'acqua dall'esterno verso l'interno
- Scuoterlo bene prima di rimontarlo
8
3063686_201408
5. Pulizia del bruciatore
- Riposizionare il bruciatore
Attenzione: il bruciatore deve trovarsi in corrispondenza
dei punti di riferimento nella parte posteriore del corpo
della caldaia. In caso contrario non potrà essere inserito
completamente.
Punti di riferimento
- Sostituire la guarnizione della flangia del bruciatore
Per l'assemblaggio procedere in sequenza inversa
3063686_201408
9
6. Pulizia della batteria di scambio termico
- Smontare la cuffia del bruciatore e il rivestimento
procedendo come descritto a pagina 6
- Aprire l'isolamento termico del corpo della caldaia in modo
da consentire la rimozione dei coperchi di pulizia
- Con una chiave da 10 mm allentare le 6 viti di ogni coperchio
e rimuovere i coperchi
- Pulire gli interstizi eventualmente sporchi con l'apposito
attrezzo (disponibile come accessorio cod. art. 2482879)
- Rimontare i coperchi di pulizia con la relativa guarnizione
- Riposizionare l'isolamento termico
10
3063686_201408
7. Pulizia della vaschetta di raccolta
della condensa
- Con la chiave da 10 mm allentare le 8 viti sul coperchio
della vaschetta di raccolta della condensa e rimuovere il
coperchio
- Pulire la vaschetta di raccolta della condensa con un
aspiraliquidi
- Rimontare il coperchio con la relativa guarnizione
3063686_201408
11
8. Manutenzione del dispositivo di
neutralizzazione
Se si utilizzano un dispositivo di neutralizzazione e una pompa
della condensa di altre marche, attenersi alle relative istruzioni.
La prima carica di granulato è sufficiente per almeno un anno.
Per garantire un funzionamento corretto controllare il
dispositivo di neutralizzazione almeno una volta l'anno.
1. Controllo del pH
- Misurare il pH sullo scarico del dispositivo di neutralizzazione utilizzando le strisce indicatrici in dotazione con il kit
di manutenzione.
- Confrontare la colorazione presente sulla striscia con la
scala cromatica. Se il pH è inferiore a 6,5 procedere alla
manutenzione ed eventualmente caricare il dispositivo di
neutralizzazione.
2. Controllo del livello di riempimento
La neutralizzazione può avvenire solo se la condensa in
uscita dalla caldaia attraversa il granulato. Il livello di
granulato deve quindi essere sempre superiore a quello
della condensa.
Rabboccare se la quantità di granulato è inferiore alla tacca
di livello massimo (adesivo rosso).
- A questo scopo smontare il dispositivo di neutralizzazione
sulla mandata e sullo scarico e rimuovere il condotto dell'aria
della pompa booster.
- Estrarre il dispositivo di neutralizzazione da sotto la caldaia
e posizionarlo in verticale con lo scarico in alto (chiudere
la mandata della condensa per evitarne la fuoriuscita).
- Allentare la fascetta stringitubo sul coperchio superiore e
rimuovere il coperchio.
- Riempire il dispositivo di neutralizzazione fino alla tacca di
livello massimo riportata sull'adesivo.
- Chiudere il dispositivo di neutralizzazione, capovolgerlo e
scuoterlo per distribuire uniformemente il granulato.
Tacca di livello
massimo
Attenzione:
Non coprire completamente con il granulato le aperture di
mandata e di scarico per evitare che si ostruiscano. In caso
contrario si potrebbero verificare malfunzionamenti.
12
3063686_201408
8. Manutenzione del dispositivo di
neutralizzazione
3. Manutenzione del dispositivo di neutralizzazione
Occorre effettuare la manutenzione quando:
- il pH è inferiore a 6,5
- il livello di riempimento è sceso al di sotto della tacca
di minimo
- sul granulato è presente una patina scura
- sono presenti grumi nel granulato
- Staccare i condotti di mandata e scarico e la pompa booster
dal dispositivo di neutralizzazione.
- Estrarre il dispositivo di neutralizzazione da sotto la caldaia.
- Allentare la fascetta stringitubo sul coperchio dello scarico
e rimuovere il coperchio. - Svuotare il granulato in un secchio e lavarlo più volte con
acqua. Eliminare i grumi mescolando bene.
- Rimettere il granulato del dispositivo di neutralizzazione,
eventualmente aggiungere granulato nuovo fino al livello
necessario.
- Chiudere il dispositivo di neutralizzazione con il coperchio
e fissare con la fascetta stringitubo. Verificare che il
coperchio sia correttamente posizionato e che il condotto
dell'aria della pompa booster sia inserito nel supporto.
Pompa per la
condensa
- Reinserire il dispositivo di neutralizzazione sotto la caldaia.
- Infilare il manicotto di scarico nella pompa per la condensa.
- Collegare la mandata dallo scarico della condensa e dalla
vaschetta di raccolta della condensa al dispositivo di
neutralizzazione.
- Collegare/inserire il condotto dell'aria della pompa booster.
- Verificare il funzionamento della pompa booster.
3063686_201408
Pompa booster
13
9. Manutenzione pompa per la
condensa/sifone
Manutenzione della pompa per la condensa
- Rimuovere e pulire il recipiente della condensa.
- Pulire la pompa.
- Togliere il sifone dallo scarico della condensa e staccarlo
dal dispositivo di neutralizzazione.
- Rimuovere eventuale sporcizia dal sifone.
- Riempire il sifone con acqua e collegarlo a tenuta.
Manutenzione del sifone
- Togliere il sifone dalla vaschetta di raccolta della condensa
e staccarlo dal dispositivo di neutralizzazione.
- Rimuovere eventuale sporcizia dal sifone.
- Riempire il sifone con acqua e collegarlo a tenuta.
14
3063686_201408
10. Manutenzione sistema di aspirazione
aria/scarico fumi
Controllo del sistema di aspirazione dell'aria comburente
- In caso di funzionamento dipendente dall'aria ambiente
verificare la presenza di sporcizia sull'apertura di
aspirazione aria sul lato superiore della caldaia.
- In caso di funzionamento indipendente dall'aria ambiente
verificare che l'apertura di aspirazione non sia ostruita. Per
questa operazione si può spingere verso l'alto il manicotto
doppio.
- Verificare il posizionamento a tenuta del sistema di
aspirazione aria.
- Se occorre sostituire la guarnizione.
Apertura di misurazione
Controllo del sistema di scarico fumi
- Verificare la tenuta del sistema di scarico fumi.
- Se occorre sostituire le guarnizioni.
- L'apertura di misurazione deve essere chiusa.
- Il sifone sullo scarico della condensa deve essere collegato
a tenuta e pieno.
Sifone
3063686_201408
15
11. Controllo dei contatti elettrici
Controllo visivo dei contatti elettrici
- Verificare il corretto posizionamento dei connettori dei sensori
Elettrodo di rilevazione
Pressostato fumi
Elettrodo di accensione
Termostato di sicurezza
supplementare
Trasformatore
di accensione
Sonda temperatura
caldaia
Sonde di temperatura
eTS1 e eTS2
Sonda temperatura
ritorno
Valvola gas con
pressostato gas
Sensore di pressione
dell'acqua
Rubinetto di
scarico
Sonda temperatura fumi
Trasformatore di
accensione
Valvola gas con
pressostato gas
16
3063686_201408
12. Nuova messa in funzione
Montaggio cuffia bruciatore
e mantello
3x
4xL
Ripristinare l'alimentazione di rete.
Nuova messa in funzione
Dare tensione, aprire il rubinetto a sfera del gas
e accendere la caldaia.
Controllare la tenuta della rampa gas e del circuito
idraulico.
Messa in funzione della caldaia con l'interruttore
generale
Interruttore generale
3063686_201408
17
13. Controllo funzionale
14. Elenco dei componenti necessari
Esecuzione del controllo
funzionale
a) Aprire il rubinetto del gas e controllare fino alla valvola gas con un rilevatore di fughe
di gas.
b)Mettere in funzione la caldaia. Il bruciatore si accende.
c) Controllare il punto di giunzione a valle della valvola gas con il rilevatore di fughe.
d)Controllo funzionale: chiudere il rubinetto del gas. Attendere l'eventuale comparsa
di codici di errore.
e)Aprire il rubinetto del gas e azionare il tasto di reset. Il bruciatore si accende.
f) Riconfigurare i parametri se sono necessarie modifiche rispetto alle impostazioni di
fabbrica.
g)Verificare il funzionamento dell'accessorio di termoregolazione.
Analisi di combustione
Eseguire in modalità spazzacamino,
riportare i valori nel protocollo di manutenzione.
Se occorre, reimpostare i valori di CO2 (vedere anche le istruzioni di montaggio).
Elenco dei componenti necessari
1
Kit di manutenzione MGK-2 costituito da:
Cod. Art. 8752022
1 guarnizione flangia bruciatore
1 elettrodo di rilevazione
1 guarnizione elettrodo di rilevazione
1 elettrodo di accensione
1 guarnizione elettrodo di accensione
4 viti M4 x 8
10 strisce indicatrici
18
1
Lamiera di pulizia con maniglia
Cod. Art. 2482879
1
Confezione granulato da 1,3 kg per neutralizzazione
Cod. art. 2400371
1
Confezione granulato da 5,0 kg per neutralizzazione
Cod. art. 2484538
1
Misuratore fumi
3063686_201408
15. Protocollo di manutenzione
Panoramica degli interventi con il protocollo di manutenzione
N°
Intervento
Da eseguire Da eseguire
1
Spegnere la caldaia, interruttore di emergenza off
2
Scollegare l'impianto dall'alimentazione
3
Chiudere l'alimentazione di gas
4
Togliere il mantello
5
Staccare i collegamenti elettrici sull'elettrodo di rilevazione e di accensione
6
Controllare gli elettrodi, eventualmente sostituirli
O
O
7
Sostituire le guarnizioni
O
O
8
Controllo visivo dell'unità bruciatore
O
O
9
Rimuovere le aperture di pulizia
O
O
10
Pulire lo scambiatore di calore primario
O
O
11
Pulizia della vaschetta di raccolta della condensa
O
O
12
Controllare il dispositivo di neutralizzazione, eventualmente aggiungere granulato
O
O
13
Pulire il sifone, riempirlo, montarlo e verificarne il corretto posizionamento
O
O
14
Controllare i contatti elettrici
O
O
15
Controllare le tubazioni del gas e dell'acqua: tenuta, corrosione, usura
O
O
16
Controllo visivo del vaso di espansione
O
O
17
Controllo funzionale dei dispositivi di sicurezza (valvola di sicurezza)
O
O
18
Controllare le aperture di alimentazione dell'aria
O
O
19
Aprire l'alimentazione del gas
O
O
20
Accendere la caldaia
O
O
21
Controllo tenuta sistema di scarico fumi
O
O
22
Controllare l'accensione
O
O
23
Controllare che non vi siano ostacoli all'ingresso dell'aria
O
O
24
Controllare il collegamento con l'accessorio di termoregolazione
O
O
25
Misurazione fumi in modalità spazzacamino
O
O
26
Temperatura fumi lorda
°C
°C
27
Temperatura aria di aspirazione
°C
°C
28
Temperatura fumi netta
°C
°C
29
Tenore di anidride carbonica (CO2)
%
%
30
o tenore di ossigeno (O2)
%
%
31
Tenore di monossido di carbonio (CO)
%
%
32
Fuoriuscita fumi
%
%
Conferma manutenzione (data, timbro aziendale, firma)
3063686_201408
19
15. Protocollo di manutenzione
Panoramica degli interventi con il protocollo di manutenzione
N°
Da eseguire
Da eseguire
Da eseguire
Da eseguire
Da eseguire
Da eseguire
6
O
O
O
O
O
O
7
O
O
O
O
O
O
8
O
O
O
O
O
O
9
O
O
O
O
O
O
10
O
O
O
O
O
O
11
O
O
O
O
O
O
12
O
O
O
O
O
O
13
O
O
O
O
O
O
14
O
O
O
O
O
O
15
O
O
O
O
O
O
16
O
O
O
O
O
O
17
O
O
O
O
O
O
18
O
O
O
O
O
O
19
O
O
O
O
O
O
20
O
O
O
O
O
O
21
O
O
O
O
O
O
22
O
O
O
O
O
O
23
O
O
O
O
O
O
24
O
O
O
O
O
O
25
O
O
O
O
O
O
26
°C
°C
°C
°C
°C
°C
27
°C
°C
°C
°C
°C
°C
28
°C
°C
°C
°C
°C
°C
29
%
%
%
%
%
%
30
%
%
%
%
%
%
31
%
%
%
%
%
%
32
%
%
%
%
%
%
1
2
3
4
5
Conferma manutenzione (data, timbro aziendale, firma)
20
3063686_201408
