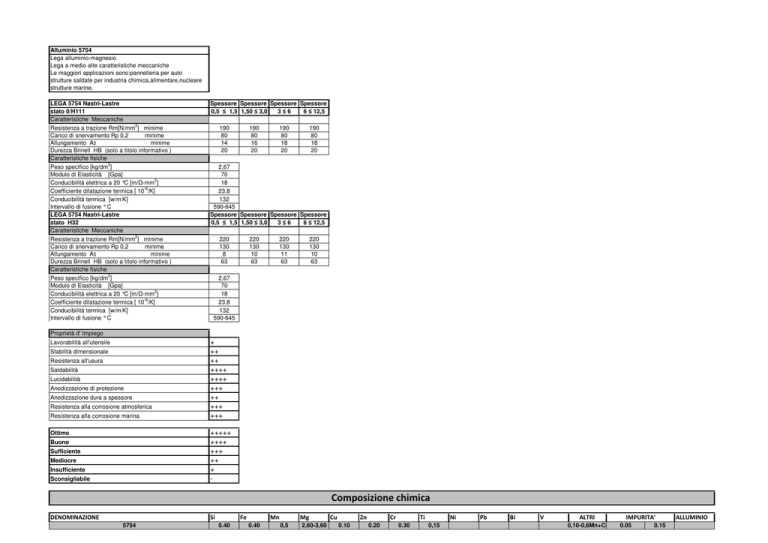

Composizione chimica

Alluminio 5754
Lega alluminio-magnesio
Lega a medio alte caratteristiche meccaniche
Le maggiori applicazioni sono:pannelleria per auto
strutture saldate per industria chimica,alimentare,nucleare
strutture marine.
LEGA 5754 Nastri-Lastre
stato 0/H111
Caratteristiche Meccaniche
2
Resistenza a trazione Rm[N/mm ] minime
Carico di snervamento Rp 0,2
minime
Allungamento A5
minime
Durezza Brinell HB (solo a titolo informativo )
Caratteristiche fisiche
3
Peso specifico [kg/dm ]
Modulo di Elasticità [Gpa]
2
Conducibilità elettrica a 20 °C [m/Ω-mm ]
Coefficiente dilatazione termica [ 10-6/K]
.
Conducibilità termica [w/m K]
Intervallo di fusione ° C
LEGA 5754 Nastri-Lastre
stato H32
Caratteristiche Meccaniche
Resistenza a trazione Rm[N/mm2] minime
Carico di snervamento Rp 0,2
minime
minime
Allungamento A5
Durezza Brinell HB (solo a titolo informativo )
Caratteristiche fisiche
Peso specifico [kg/dm3]
Modulo di Elasticità [Gpa]
Conducibilità elettrica a 20 °C [m/Ω-mm2]
-6
Coefficiente dilatazione termica [ 10 /K]
Conducibilità termica [w/m.K]
Intervallo di fusione ° C
Spessore Spessore Spessore Spessore
0,5 ≤ 1,5 1,50 ≤ 3,0
3≤6
6 ≤ 12,5
190
80
14
20
190
80
16
20
190
80
18
20
190
80
18
20
2,67
70
18
23,8
132
590-645
Spessore Spessore Spessore Spessore
0,5 ≤ 1,5 1,50 ≤ 3,0
3≤6
6 ≤ 12,5
220
130
8
63
220
130
10
63
220
130
11
63
220
130
10
63
2,67
70
18
23,8
132
590-645
Proprietà d' Impiego
Lavorabilità all'utensile
Stabilità dimensionale
Resistenza all'usura
Saldabilità
Lucidabilità
Anodizzazione di protezione
Anodizzazione dura a spessore
Resistenza alla corrosione atmosferica
Resistenza alla corrosione marina
+
++
++
++++
++++
+++
++
+++
+++
+++++
++++
+++
++
+
-
Ottimo
Buono
Sufficiente
Mediocre
Insufficiente
Sconsigliabile
Composizione chimica
DENOMINAZIONE
Si
5754
Fe
0.40
Mn
0.40
Mg
0,5
2,60-3,60
Cu
Zn
0.10
Cr
0.20
Ti
0.30
Ni
0,15
Pb
Bi
V
ALTRI
0,10-0,6Mn+Cr
IMPURITA'
0.05
0.15
ALLUMINIO
