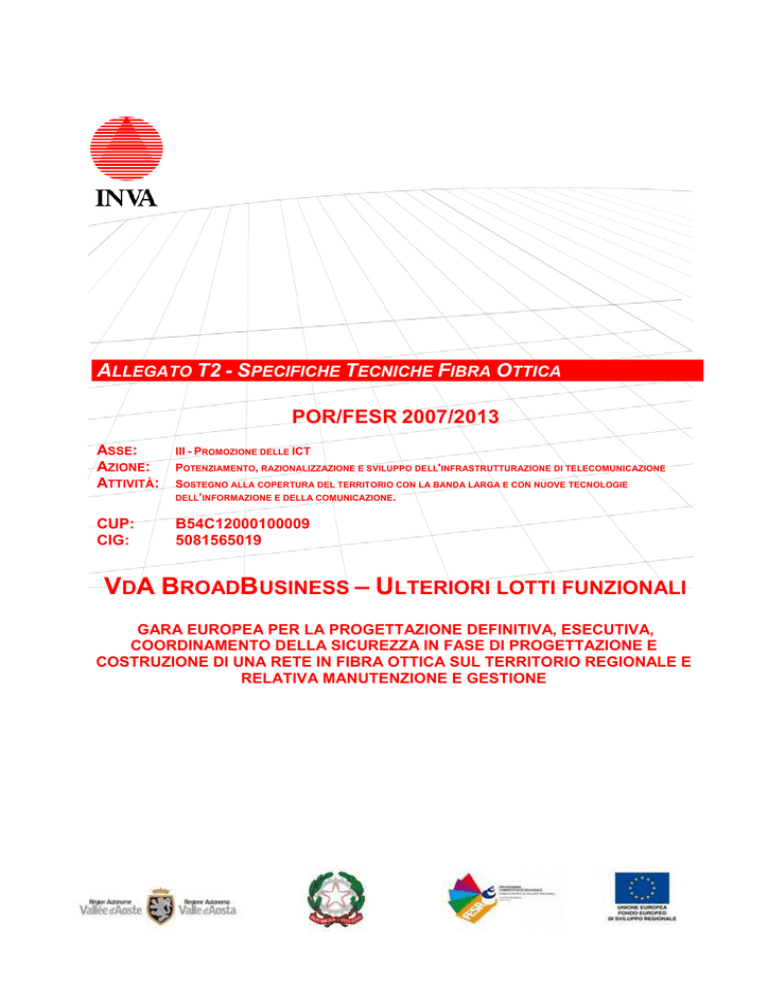

Allegato T2 - Specifiche Tecniche FO(G.656)

ALLEGATO T2 - SPECIFICHE TECNICHE FIBRA OTTICA
POR/FESR 2007/2013
ASSE:
AZIONE:
ATTIVITÀ:
III - PROMOZIONE DELLE ICT
POTENZIAMENTO, RAZIONALIZZAZIONE E SVILUPPO DELL'INFRASTRUTTURAZIONE DI TELECOMUNICAZIONE
SOSTEGNO ALLA COPERTURA DEL TERRITORIO CON LA BANDA LARGA E CON NUOVE TECNOLOGIE
DELL’INFORMAZIONE E DELLA COMUNICAZIONE.
CUP:
CIG:
B54C12000100009
5081565019
VDA BROADBUSINESS – ULTERIORI LOTTI FUNZIONALI
GARA EUROPEA PER LA PROGETTAZIONE DEFINITIVA, ESECUTIVA,
COORDINAMENTO DELLA SICUREZZA IN FASE DI PROGETTAZIONE E
COSTRUZIONE DI UNA RETE IN FIBRA OTTICA SUL TERRITORIO REGIONALE E
RELATIVA MANUTENZIONE E GESTIONE
1. INDICE
1. INDICE ........................................................................................................................................................... 2
2. PREMESSA ................................................................................................................................................... 3
3. INTRODUZIONE ........................................................................................................................................... 3
4. CARATTERISTICHE DEI CAVI..................................................................................................................... 3
4.1.
Cavo a 12 fibre ottiche ..................................................................................................................... 3
4.1.1.
Sigla ......................................................................................................................................... 3
4.1.2.
Potenzialità .............................................................................................................................. 3
4.1.3.
Costituzione ............................................................................................................................. 3
4.1.4.
Dati dimensionali e di peso ...................................................................................................... 4
4.1.5.
Caratteristiche meccaniche e Termiche .................................................................................. 4
4.1.6.
Schema colorato ...................................................................................................................... 5
4.1.7.
Schema costruttivo .................................................................................................................. 5
4.2.
Cavo a 24 fibre ottiche ..................................................................................................................... 6
4.2.1.
Sigla ......................................................................................................................................... 6
4.2.2.
Potenzialità .............................................................................................................................. 6
4.2.3.
Costituzione ............................................................................................................................. 6
4.2.4.
Dati dimensionali e di peso ...................................................................................................... 7
4.2.5.
Caratteristiche meccaniche e Termiche .................................................................................. 7
4.2.6.
Schema colorato ...................................................................................................................... 7
4.2.7.
Schema costruttivo .................................................................................................................. 7
4.3.
Cavo a 48 fibre ottiche ..................................................................................................................... 8
4.3.1.
Sigla ......................................................................................................................................... 8
4.3.2.
Potenzialità .............................................................................................................................. 8
4.3.3.
Costituzione ............................................................................................................................. 8
4.3.4.
Dati dimensionali e di peso ...................................................................................................... 8
4.3.5.
Caratteristiche meccaniche e Termiche .................................................................................. 9
4.3.6.
Schema colorato ...................................................................................................................... 9
4.3.7.
Schema costruttivo .................................................................................................................. 9
4.4.
CAVO AUTOPORTANTE PER POSA SU PALIFICATA CON 24 O 48 FIBRE ottiche ................... 9
4.4.1.
Sigla ......................................................................................................................................... 9
4.4.2.
Potenzialità ............................................................................................................................ 10
4.4.3.
Costituzione ........................................................................................................................... 10
4.4.4.
Dati dimensionali e di peso .................................................................................................... 10
4.4.5.
Caratteristiche meccaniche e Termiche ................................................................................ 10
4.4.6.
Schema colorato .................................................................................................................... 11
4.4.7.
Schema costruttivo ................................................................................................................ 11
4.4.8.
Esempio di schema costruttivo .............................................................................................. 11
4.5.
Fibre ottiche .................................................................................................................................... 12
4.5.1.
Tipo e caratteristiche ............................................................................................................. 12
4.5.2.
Protezione primaria delle fibre ottiche. .................................................................................. 12
4.6.
Caratteristiche del cavo dielettrico ................................................................................................. 12
CAPITOLATO SPECIALE DI GARA
PAG 2/14
2. PREMESSA
Questo documento contiene le Specifiche Tecniche relative ai requisiti minimi dei cavi in fibra ottica da
utilizzare per la rete prevista nel progetto. Sono elencati i cavi in funzione del numero di fibre ottiche con le
quali sono equipaggiabili e le relative caratteristiche tecniche. Sono descritte le caratteristiche richieste per
la fibra ottica.
3. INTRODUZIONE
Il presente documento descrive le caratteristiche tecniche minime dei cavi in fibra ottica da utilizzare per
la realizzazione della rete in fibra ottica sul territorio della Valle d’Aosta di cui al presente appalto. Nella
presente Specifica Tecnica sono riportate le caratteristiche dei cavi a fibre ottiche per posa sotterranea, con
potenzialità di 12, 24, 48 fibre ottiche. Tali cavi hanno nucleo ottico dielettrico e protezione di tipo EVE
oppure MVM. Il nucleo ottico dei cavi per posa sotterranea per collegamenti lunga distanza è costituito da
1, 2, 4 tubetti di materiale termoplastico, ciascuno contenente 12 fibre ottiche in modo lasco (loose tube),
cordati a corona intorno ad un elemento centrale di vetroresina. Le caratteristiche delle fibre ottiche devono
essere conformi alle prescrizioni della norme ITU-T G.656, IEC 60793-1, IEC 60793-2.
Le caratteristiche meccaniche dei cavi oggetto della presente Specifica Tecnica sono in accordo con la
specifica EN 187101.
Le sigle dei cavi sono in accordo alla norma CEI-UNEL 36011.
Tutti i nuovi cavi dovranno riportare sulla guaina esterna ad intervalli regolari: RAVA/sigla del
produttore/anno di fabbricazione/identificativo della pezzatura/progressione metrica.
In progetto preliminare sono previsti cavi a 12, 24, 48 fibre ottiche con uso preponderante del cavo a 48
fibre ottiche. Nella stesura del progetto definitivo potranno essere utilizzati cavi con numerosità superiore
con caratteristiche tecniche, per quanti applicabili, pari a quelli dei cavi sopra indicati.
4. CARATTERISTICHE DEI CAVI
4.1. CAVO A 12 FIBRE OTTICHE
4.1.1.Sigla
Cavo ottico a tubetti “loose” contenenti 12 fibre ottiche per tubetto, tamponato, con nucleo dielettrico,
con protezione di tipo EVE (politene, filati vetrosi, polietilene) con fibra ottica di tipo G.656 (SMNZD). Nel
seguito del capitolo si considera nelle sigle e nei disegni il tipo SMNZD:
TOL6D 12 1(12 SMNZD) T / EVE (per la struttura con tamponante);
TOL6D 12 1(12 SMNZD) / EVE (per la struttura “dry core”).
4.1.2.Potenzialità
Cavo con 12 fibre ottiche.
4.1.3.Costituzione
CAPITOLATO SPECIALE DI GARA
PAG 3/14
•
•
•
•
•
•
•
Elemento centrale di supporto dielettrico in vetroresina di diametro nominale di 2.6 mm;
tubetti in materiale termoplastico (poliestere o poliammide o polibutilene-tereftalato o
polipropilene contenenti 12 fibre ottiche per tubo con diametro esterno nominale di 2.4 mm,
riuniti, intorno all’elemento centrale rivestito, mediante cordatura di tipo S-Z, a formare il nucleo
ottico. Le fibre ottiche all’interno del tubetto sono immerse in adatto tamponante sintetico
protettivo, idrorepellente, non tossico, trasparente, privo di odori e facilmente asportabile.
Devono essere presenti cinque o più riempitivi (tubetti o tondini in materiale termoplastico) che
riuniti in corona con i tubetti loose contenenti le fibre ottiche, ne completano la geometria
circolare del nucleo ottico (ad es. 1 tubetti loose + 5 riempitivi, per un totale di 6 elementi cordati
in corona);
tamponatura degli interstizi del nucleo ottico a base di grasso sintetico, idrorepellente, non
tossico, privo di odori e facilmente asportabile. In alternativa è possibile utilizzare all’interno del
nucleo ottico materiali igroespandibili (filati, nastri, polveri, etc.) tali da garantire comunque le
proprietà di resistenza alla propagazione longitudinale dell’umidità, consentendo una struttura di
tipo secco (“dry core”) di equivalenti prestazioni;
legatura con filati o nastrini sintetici;
guaina interna di polietilene nero alta densità conforme a IEC 60754-1 con spessori indicati
sotto:
doppia armatura di filati vetrosi a sensi alterni di titolo totale complessivo >= 75000 dTex;
guaina esterna di polietilene nero bassa-media o alta densità con spessori indicati sotto:
4.1.4.Dati dimensionali e di peso
•
•
•
•
•
•
•
diametro esterno nominale = 14.0 mm
peso indicativo = 150 kg/km
Lunghezza delle pezzature:
(1050 ± 40) m;
(2100 ± 50) m;
(3100 ± 80) m;
(4100 ± 80) m.
4.1.5.Caratteristiche meccaniche e Termiche
Prova
Carico massimo applicabile (in modo
non permanente, IEC 794-1-E1)
Raggio minimo di curvatura
installazione
CAPITOLATO SPECIALE DI GARA
Valore
Note
2700 N
prova secondo IEC 60793-1-2
E1B, con allungamento fibra
ottica minore od uguale ad 1/3
dello Screen Test
20 X OD
dove OD è il diametro esterno
del cavo
PAG 4/14
Schiacciamento (IEC 60794-1-2 E3)
Impatto (IEC 60794-1-2 E4)
1500 N/100 mm
(per 5 minuti)
5 Joule, 3 impatti in
tre posizioni
Ciclo Termico (IEC 60794-1-2 F1):
-30°C/+60°C
nessun incremento di
attenuazione dopo rilascio del
carico
nessun incremento di
attenuazione dopo la prova
la variazione media di
attenuazione deve essere ≤0,05
dB/km a λ=1550 nm
4.1.6.Schema colorato
I tubetti, costituenti il rivestimento secondario della fibra ottica, saranno colorati secondo il seguente
criterio:
1
rosso
2
verde
3
naturale/bianco
4
naturale/bianco
5
naturale/bianco
6
naturale/bianco
Oppure con altro schema purché chiaramente indicato in progetto definitivo.
Le fibre ottiche in ogni tubetto dovranno essere colorate secondo le norma EN 50174-1 / TIA/EIA-598-C
oppure con altro schema purché chiaramente indicato in progetto definitivo.
In alternativa ai tubetti vuoti si possono utilizzare “tubetti riempitivi” di PE di colore nero.
4.1.7.Schema costruttivo
CAPITOLATO SPECIALE DI GARA
PAG 5/14
•
•
•
•
•
•
•
Elemento Centrale in vetroresina rivestito in PE
1 Tubetto Loose tamponati con 12 fibre ottiche ciascuno, riunitura SZ
Tamponante sintetico esterno o elementi igroespandibili
Legatura
Guaina interna in PE
Filati vetrosi
Guaina esterna in PE
TOL6D 12 1(12 SMNZD) T/ EVE
4.2. CAVO A 24 FIBRE OTTICHE
4.2.1.Sigla
Cavo ottico a tubetti “loose” contenenti 12 fibre ottiche per tubetto, tamponato, con nucleo dielettrico,
con protezione di tipo EVE ( politene, filati vetrosi, polietilene) con fibra ottica di tipo G.656 (SMNZD):
TOL6D 24 2(12 SMNZD) T / EVE (per la struttura con tamponante);
TOL6D 24 2(12 SMNZD) / EVE (per la struttura “dry core”).
4.2.2.Potenzialità
Cavo con 24 fibre ottiche.
4.2.3.Costituzione
•
•
•
•
•
elemento centrale di supporto dielettrico in vetroresina di diametro nominale di 2.6 mm;
tubetti in materiale termoplastico (poliestere o poliammide o polibutilene-tereftalato o
polipropilene contenenti 12 fibre ottiche per tubo con diametro esterno nominale di 2.4 mm,
riuniti, intorno all’elemento centrale rivestito, mediante cordatura di tipo S-Z, a formare il nucleo
ottico. Le fibre ottiche all’interno del tubetto sono immerse in adatto tamponante sintetico
protettivo, idrorepellente, non tossico, trasparente, privo di odori e facilmente asportabile.
Devono essere presenti quattro o più riempitivi (tubetti o tondini in materiale termoplastico) che
riuniti in corona con i tubetti loose contenenti le fibre ottiche, ne completano la geometria
circolare del nucleo ottico (ad es. 2 tubetti loose + 4 riempitivi, per un totale di 6 elementi cordati
in corona);
tamponatura degli interstizi del nucleo ottico a base di grasso sintetico, idrorepellente, non
tossico, privo di odori e facilmente asportabile. In alternativa è possibile utilizzare all’interno del
nucleo ottico materiali igroespandibili (filati, nastri, polveri, ecc.) tali da garantire comunque le
proprietà di resistenza alla propagazione longitudinale dell’umidità, consentendo una struttura di
tipo secco (“dry core”) di equivalenti prestazioni;
legatura con filati o nastrini sintetici;
guaina interna di polietilene nero alta densità conforme a IEC 60754-1 con spessori indicati
sotto:
CAPITOLATO SPECIALE DI GARA
PAG 6/14
•
•
doppia armatura di filati vetrosi a sensi alterni di titolo totale complessivo >= 75000 dTex;
guaina esterna di polietilene nero bassa-media o alta densità con spessori indicati sotto:
4.2.4.Dati dimensionali e di peso
Come per cavo a 12 fibre ottiche.
4.2.5.Caratteristiche meccaniche e Termiche
Come per cavo a 12 fibre ottiche.
4.2.6.Schema colorato
Come per cavo a 12 fibre ottiche.
4.2.7.Schema costruttivo
•
•
•
•
•
•
•
Elemento Centrale in vetroresina rivestito in PE
Due Tubetti Loose tamponati con 12 fibre ottiche ciascuno, riunitura SZ
Tamponante sintetico esterno o elementi igroespandibili
Legatura
Guaina interna in PE
Filati vetrosi
Guaina esterna in PE
CAPITOLATO SPECIALE DI GARA
PAG 7/14
TOL6D 24 2(12 SMNZD) T/ EVE
4.3. CAVO A 48 FIBRE OTTICHE
4.3.1.Sigla
Cavo ottico a tubetti “loose” contenenti 12 fibre ottiche per tubetto, tamponato, con nucleo dielettrico,
con protezione di tipo EVE ( politene, filati vetrosi, polietilene) con fibra ottica di tipo G.656 (SMNZD):
TOL6D 48 4(12 SMNZD) T / EVE (per la struttura con tamponante);
TOL6D 48 4(12 SMNZD) / EVE (per la struttura “dry core”).
4.3.2.Potenzialità
Cavo con 48 fibre ottiche.
4.3.3.Costituzione
•
•
•
•
•
•
•
elemento centrale di supporto dielettrico in vetroresina di diametro nominale di 2.6 mm;
tubetti in materiale termoplastico (poliestere o poliammide o polibutilene-tereftalato o
polipropilene contenenti 12 fibre ottiche per tubo del diametro esterno nominale di 2.4 mm
riuniti, intorno all’elemento centrale rivestito, mediante cordatura di tipo S-Z, a formare il nucleo
ottico. Le fibre ottiche all’interno del tubetto sono immerse in adatto tamponante sintetico
protettivo, idrorepellente, non tossico, trasparente, privo di odori e facilmente asportabile.
Devono essere presenti due o più riempitivi (tubetti o tondini in materiale termoplastico) che
riuniti in corona con i tubetti loose contenenti le fibre ottiche, ne completano la geometria
circolare del nucleo ottico (ad es. 4 tubetti loose + 2 riempitivi, per un totale di 6 elementi cordati
in corona);
tamponatura degli interstizi del nucleo ottico a base di grasso sintetico, idrorepellente, non
tossico, privo di odori e facilmente asportabile. In alternativa è possibile utilizzare all’interno del
nucleo ottico materiali igroespandibili (filati, nastri, polveri, ecc.) tali da garantire comunque le
proprietà di resistenza alla propagazione longitudinale dell’umidità, consentendo una struttura di
tipo secco (“dry core”) di equivalenti prestazioni;
legatura con filati o nastrini sintetici;
guaina interna di polietilene nero alta densità conforme a IEC 60754-1 con spessori indicati
sotto:
doppia armatura di filati vetrosi a sensi alterni di titolo totale complessivo >= 75000 dTex;
guaina esterna di polietilene nero bassa-media o alta densità con spessori indicati sotto:
4.3.4.Dati dimensionali e di peso
Come per cavo a 12 fibre ottiche.
CAPITOLATO SPECIALE DI GARA
PAG 8/14
4.3.5.Caratteristiche meccaniche e Termiche
Come per cavo a 12 fibre ottiche.
4.3.6.Schema colorato
Come per cavo a 12 fibre ottiche.
4.3.7.Schema costruttivo
•
•
•
•
•
•
•
Elemento Centrale in vetroresina rivestito in PE
Due Tubetti Loose tamponati con 12 fibre ottiche ciascuno, riunitura SZ
Tamponante sintetico esterno o elementi igroespandibili
Legatura
Guaina interna in PE
Filati vetrosi
Guaina esterna in PE
TOL6D 48 4(12 SMNZD) T/ EVE
4.4. CAVO AUTOPORTANTE PER POSA SU PALIFICATA CON 24 O 48 FIBRE OTTICHE
4.4.1.Sigla
Cavo ottico a tubetti “loose” contenenti 12 fibre ottiche per tubetto, tamponato, con nucleo dielettrico,
con protezione di tipo EKE (politene, filati vetrosi, polietilene), con fibra ottica di tipo G.656 (SMNZD) e
protezione anticaccia tale da garantire la protezione da colpi di arma da fuoco a cartucce e pallini,
verificabile con arma calibro 12 e sparo da distanza 20 m:
TOL6D 24 2(12 SMNZD) T / EKE EVE (per la struttura con tamponante) per il cavo con 24 fibre ottiche;
CAPITOLATO SPECIALE DI GARA
PAG 9/14
TOL6D 48 4(12 SMNZD) T / EKE EVE (per la struttura con tamponante) per il cavo con 48 fibre ottiche.
4.4.2.Potenzialità
Cavo con 24 (48) fibre ottiche.
4.4.3.Costituzione
•
•
•
•
•
•
•
elemento centrale di supporto dielettrico in vetroresina di diametro nominale di 2.6 mm.
tubetti in materiale termoplastico (poliestere o poliammide o polibutilene-tereftalato o
polipropilene contenenti 12 fibre ottiche per tubo di diametro esterno nominale di 2.4 mm, riuniti,
intorno all’elemento centrale rivestito, mediante cordatura di tipo S-Z, a formare il nucleo ottico.
Le fibre ottiche all’interno del tubetto sono immerse in adatto tamponante sintetico protettivo,
idrorepellente, non tossico, trasparente, privo di odori e facilmente asportabile. Devono essere
presenti 5 (4) o più riempitivi (tubetti o tondini in materiale termoplastico) che riuniti in corona
con i tubetti loose contenenti le fibre ottiche, ne completano la geometria circolare del nucleo
ottico (ad es. 1 (2) tubetto loose + 5 (4) riempitivi, per un totale di 6 elementi cordati in corona).
tamponatura degli interstizi del nucleo ottico a base di grasso sintetico, idrorepellente, non
tossico, privo di odori e facilmente asportabile. In alternativa è possibile utilizzare all’interno del
nucleo ottico materiali igroespandibili (filati, nastri, polveri, ecc.) tali da garantire comunque le
proprietà di resistenza alla propagazione longitudinale dell’umidità, consentendo una struttura di
tipo secco (“dry core”) di equivalenti prestazioni.
legatura con filati o nastrini sintetici.
guaina interna di polietilene nero alta densità con spessori indicati sotto:
doppia armatura di filati vetrosi a sensi alterni di titolo totale complessivo >= 75000 dTex;
guaina esterna di polietilene nero alta densità conforme a IEC 60754-1 con spessori indicati
sotto:
4.4.4.Dati dimensionali e di peso
•
•
•
•
•
•
diametro esterno nominale di 14.0 mm;
peso indicativo di 150 kg/km;
lunghezza delle pezzature:
(1050 ± 40) m;
(2100 ± 50) m;
(3100 ± 80) m.
4.4.5.Caratteristiche meccaniche e Termiche
Prova
Valore
Note
CAPITOLATO SPECIALE DI GARA
PAG 10/14
Carico massimo
applicabile (in modo
non permanente,
IEC 794-1-E1)
Raggio minimo di
curvatura
installazione
3000 N
20 X OD
L’allungamento delle fibre ottiche e del cavo sottoposto
al carico massimo applicabile non devono essere
rispettivamente superiori allo 0.05% e allo 0.25%. Per
valori di carico fino a 6000 N l’allungamento prevedibile
del cavo non deve essere superiore allo 0.5%;
l’allungamento corrispondente delle fibre ottiche deve
essere inferiore allo 0.2%.
dove OD è il diametro esterno del cavo
Schiacciamento (IEC
60794-1-2 E3)
1500 N/100
mm (per 5
minuti)
nessun incremento di attenuazione dopo rilascio del
carico
Impatto (IEC 607941-2 E4)
5 Joule, 3
impatti in tre
posizioni
nessun incremento di attenuazione dopo la prova
Ciclo Termico (IEC
60794-1-2 F1):
-30°C/+60°C
la variazione media di attenuazione deve essere ≤0,05
dB/km a 1550 nm
4.4.6.Schema colorato
Come per cavo a 12 fibre ottiche.
4.4.7.Schema costruttivo
Come per cavo a 24 e 48 fibre ottiche.
CAVI NON PROPAGANTI LE FIAMME
Al fine di non permettere la propagazione delle fiamme e limitare al massimo l’emissione di fumi tossici
è necessario costruire il cavo con speciali materiali classificati con la sigla LSZH o LS0H. Si ottiene così un
cavo non propagante l’incendio, a bassa emissione di fumi opachi, basso sviluppo di gas tossici e non
emissione di gas alogenidrici (LS0H/LSZH). Tipicamente si distingue il cavo con tali caratteristiche con il
colore verde. Il cavo del tipo antifiamma si distingue con la sigla finale MVM (in sostituzione della EVE del
capitolo precedente) per la presenza delle guaine LSZH nei rivestimenti interno ed esterno. Il cavo deve
soddisfare le prove della IEC 60332-3-24 categoria C relative alla resistenza alla propagazione
dell’incendio
4.4.8.Esempio di schema costruttivo
CAPITOLATO SPECIALE DI GARA
PAG 11/14
DISCIPLINARE DI GARA
CARATTERISTICHE DELLE FIBRE OTTICHE A CAVO FINITO
4.5. FIBRE OTTICHE
4.5.1.Tipo e caratteristiche
Le fibre ottiche sono del tipo monomodale aventi le caratteristiche ottiche, meccaniche e geometriche
indicate negli ultimi aggiornamenti della norma ITU-T G.656 e conformi agli standard IEC 60793-1 e IEC
60793-2.
Cladding e core delle fibre ottiche devono essere costituiti rispettivamente di silice e silice drogata, ed il
profilo d’indice di rifrazione deve essere di tipo step-index. Le caratteristiche della silice devono essere
uniformi per tutte le fibre ottiche , in particolare la temperatura di rammollimento deve essere costante per
garantire la qualità delle giunzioni. Le singole pezzature non devono presentare giunzioni.
4.5.2.Protezione primaria delle fibre ottiche.
La protezione primaria è costituita da un doppio strato di acrilato con diametro del rivestimento primario
di 245 ± 10 µm.
4.6. CARATTERISTICHE DEL CAVO DIELETTRICO
CAPITOLATO SPECIALE DI GARA
PAG 12/14
DISCIPLINARE DI GARA
Il cavo dielettrico impiegato dovrà essere conforme come caratteristiche minime alla norma ITU-T
G.656.
COLLAUDO DELLA FIBRA
Il collaudo deve prevedere:
1.
2.
3.
4.
misura dell’attenuazione totale di tratta;
diagramma di potenza retrodiffusa;
misura dell’attenuazione delle giunzioni.
verifica della tenuta stagna delle muffole.
In particolare occorre siano rispettate le seguenti prescrizioni.
1. L'attenuazione totale di tratta non deve essere superiore a af*l + aj*nj + ac*nc
dove:
•
af: attenuazione/km della fibra ottica illuminata con segnale con λ = 1550 nm, per la tratta in
questione, come specificato nella norma.
•
l: lunghezza ottica della tratta in km;
•
nj: numero di giunzioni presenti sulla tratta;
•
aj: attenuazione massima di giunzione pari a 0.15 dB;
•
nc: numero di connettori/terminatori presenti sulla tratta;
•
ac: attenuazione massima per singolo connettore/terminatore pari a 0.65 dB (connettori SC-PC);
2. Il diagramma della potenza retrodiffusa deve essere ottenuto con segnale con λ = 1550 nm. Il diagramma
della tratta sotto misura non deve presentare discontinuità di attenuazione superiori a 0,2 dB.
3. Come attenuazione di giunzione si considera la media algebrica delle misure di attenuazione della
giunzione stessa in entrambe le direzioni. L’attenuazione di giunzione non deve essere superiore a 0.15 dB
per il 70% delle giunzioni presente sulla tratta e non superiore a 0,4 dB per il restante 30%.
4. La tenuta stagna delle muffole dovrà essere verificata con immissione di elio secondo le specifiche di
costruzione de muffole e controllando l’assenza di perdite del gas stesso.
Nei link in cui siano presenti dei tratti già posati le operazioni di collaudo dovranno riprofilare l’attenuazione
dell’intero percorso al fine di garantire la rispondenza del tratto già in essere ai valori già collaudati che
verranno forniti all’aggiudicatario da parte della Stazione Appaltante.
L’arrotondamento di ogni valore utilizzato verrà eseguito secondo l’arrotondamento commerciale, così come
previsto dalla normativa di riferimento.
CAPITOLATO SPECIALE DI GARA
PAG 13/14
DISCIPLINARE DI GARA
ACRONIMI
EVE
Descrizione dei materiali di rivestimento: E= Polietilene; V= Filati vetrosi
MVM
Descrizione dei materiali di rivestimento: M= LSZH; V= Filati vetrosi
LSZH/LS0H
Low Smoke Zero Halogen: Caratteristiche dei rivestimenti antifiamma
SMNZD
Single Mode Non-Zero chromatic Dispersion coefficient: fibra ottica
monomodale con valore del coefficiente di dispersione cromatica positivo
per valore di lunghezza d’onda pari a 1550 nm.
FRP
Fiber Renforced Plastic: materiale plastico rinforzato con fibre di vetro
dTEX
Unita' di misura del titolo dei filati. Peso in grammi di 1 km lineare di filato
CAPITOLATO SPECIALE DI GARA
PAG 14/14
