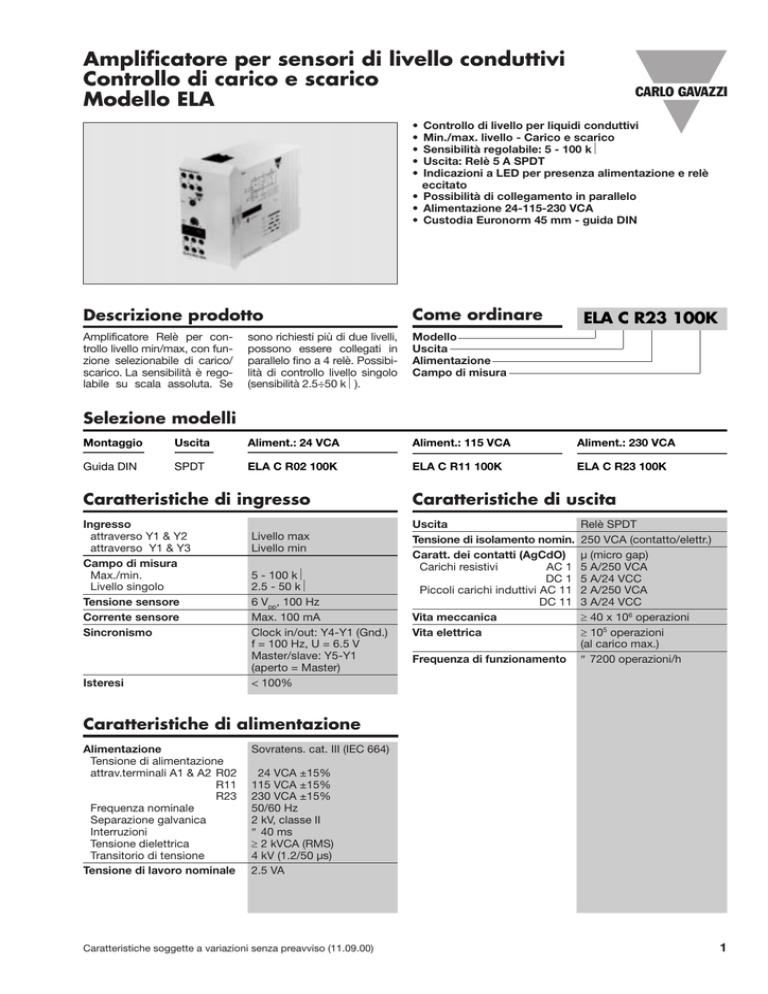

Amplificatore per sensori di livello conduttivi Controllo di carico e scarico Modello ELA • • • • • Controllo di livello per liquidi conduttivi Min./max. livello - Carico e scarico Sensibilità regolabile: 5 - 100 kΩ Uscita: Relè 5 A SPDT Indicazioni a LED per presenza alimentazione e relè eccitato • Possibilità di collegamento in parallelo • Alimentazione 24-115-230 VCA • Custodia Euronorm 45 mm - guida DIN Descrizione prodotto Come ordinare Amplificatore Relè per controllo livello min/max, con funzione selezionabile di carico/ scarico. La sensibilità è regolabile su scala assoluta. Se sono richiesti più di due livelli, possono essere collegati in parallelo fino a 4 relè. Possibilità di controllo livello singolo (sensibilità 2.5÷50 kΩ). Modello Uscita Alimentazione Campo di misura ELA C R23 100K Selezione modelli Montaggio Uscita Aliment.: 24 VCA Aliment.: 115 VCA Aliment.: 230 VCA Guida DIN SPDT ELA C R02 100K ELA C R11 100K ELA C R23 100K Caratteristiche di ingresso Caratteristiche di uscita Ingresso attraverso Y1 & Y2 attraverso Y1 & Y3 Campo di misura Max./min. Livello singolo Tensione sensore Corrente sensore Sincronismo Uscita Tensione di isolamento nomin. Caratt. dei contatti (AgCdO) Carichi resistivi AC 1 DC 1 Piccoli carichi induttivi AC 11 DC 11 Vita meccanica Vita elettrica Isteresi Livello max Livello min 5 - 100 kΩ 2.5 - 50 kΩ 6 Vpp, 100 Hz Max. 100 mA Clock in/out: Y4-Y1 (Gnd.) f = 100 Hz, U = 6.5 V Master/slave: Y5-Y1 (aperto = Master) < 100% Frequenza di funzionamento Relè SPDT 250 VCA (contatto/elettr.) µ (micro gap) 5 A/250 VCA 5 A/24 VCC 2 A/250 VCA 3 A/24 VCC ≥ 40 x 106 operazioni ≥ 105 operazioni (al carico max.) ≤ 7200 operazioni/h Caratteristiche di alimentazione Alimentazione Tensione di alimentazione attrav.terminali A1 & A2 R02 R11 R23 Frequenza nominale Separazione galvanica Interruzioni Tensione dielettrica Transitorio di tensione Tensione di lavoro nominale Sovratens. cat. III (IEC 664) 24 VCA ±15% 115 VCA ±15% 230 VCA ±15% 50/60 Hz 2 kV, classe II ≤ 40 ms ≥ 2 kVCA (RMS) 4 kV (1.2/50 µs) 2.5 VA Caratteristiche soggette a variazioni senza preavviso (11.09.00) 1 ELA Caratteristiche generali Modo di funzionamento Ritardo all’accensione (tv) Precisione Controllo max./min. di carico/ scarico (selezionabile sul fronte del relè). Deriva termica Indicazioni Alimentazione presente Uscita attivata Condizioni ambientali Grado di protezione Grado di inquinamento Temperatura di funzionamento Temperatura di immagazzinaggio Peso Certificazioni Marchio CE <3s < 20% < 50% quando connessi fino a 4 relè in parallelo < 1%/°C LED, verde LED, giallo IP 20 3 -20 - +50°C -50 - +85°C 270 g UL, CSA SI Carico Il relè si eccita quando il livello scende sotto il sensore di livello minimo (Y3). Il relè si diseccita se il livello raggiunge il sensore di massimo (Y2). Il riferimento (elettrodo addizionale o contenitore di materiale conduttivo ) é collegato allo Y1. Scarico Il relè si eccita quando il livello raggiunge il sensore livello max (Y2), se il sensore di minimo (Y3) é in contatto con il liquido. Il relè si diseccita quando il sensore di minimo non é più in contatto con il liquido. Il riferimento (elettrodo addizionale o contenitore di Collegamenti elettrici materiale conduttivo ) é collegato allo Y1. Livello singolo Il relè di controllo ELA è utilizzabile anche per il rilevamento di singolo livello. In questo caso il sensore è collegato a Y2/Y3 (Y2 e Y3 sono cortocircuitati). La sensibilità sarà dimezzata. Sensibile a multilivelli Se sono richiesti più di due livelli, si possono accoppiare in parallelo fino a quattro amplificatori. Debbono essere intercollegati Y1 (comune) e Y4 su tutti i sistemi. Inoltre, su tutte le unità slave, Y5 deve essere collegato a Y1. A seconda della distanza tra le unità, può essere necessario usare cavi protetti o intrecciati. Impostazione del livello Impostazione del livello su scala assoluta , 5-100 kΩ. Per rilevamento singolo livello (Y2 e Y3 vanno cortocircuitati) la sensibilità é 2.5 ÷ 50 kΩ. L kΩ > Min. Max. Y3 Y2 Y1 Y5 Y4 A1 A2 12 14 Accessori Sensori di livello conduttivi: VH, VPC, VPP, VN, VNI, VNY, VNYI, VT, VTI, VS 11 (PE) # N Diagramma di funzionamento Y2-Y1 Y3-Y1 Min. Max 2 Caratteristiche soggette a variazioni senza preavviso (11.09.00)
