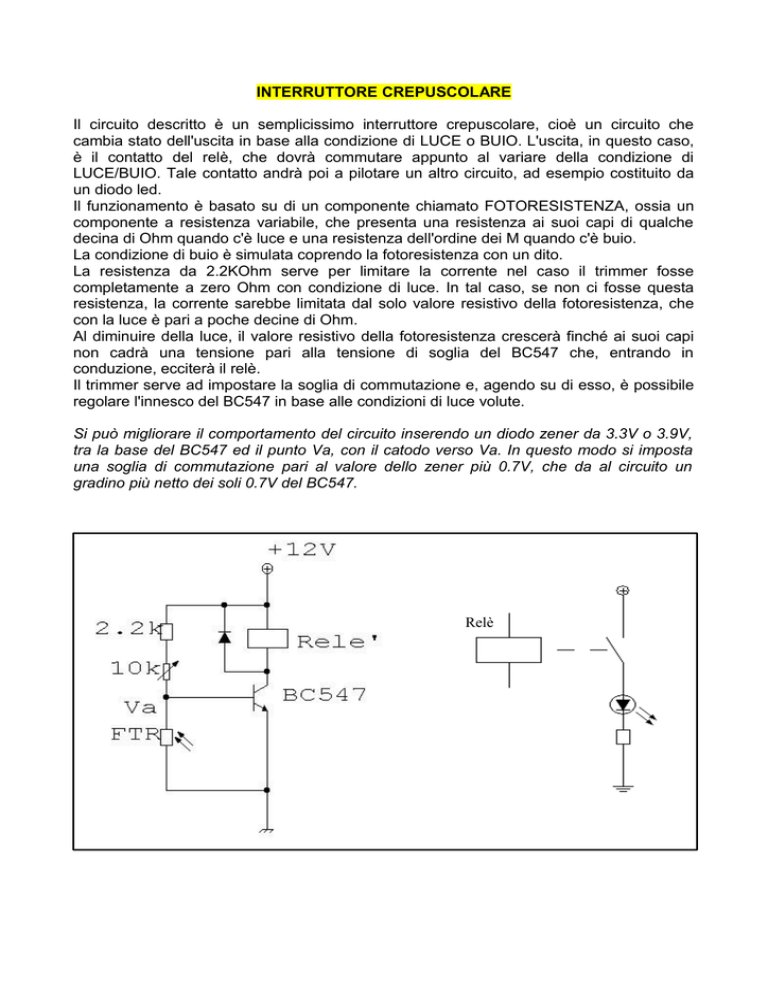

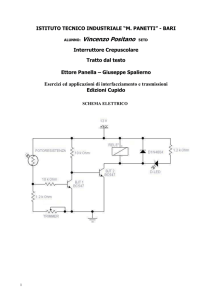

INTERRUTTORE CREPUSCOLARE
Il circuito descritto è un semplicissimo interruttore crepuscolare, cioè un circuito che
cambia stato dell'uscita in base alla condizione di LUCE o BUIO. L'uscita, in questo caso,
è il contatto del relè, che dovrà commutare appunto al variare della condizione di
LUCE/BUIO. Tale contatto andrà poi a pilotare un altro circuito, ad esempio costituito da
un diodo led.
Il funzionamento è basato su di un componente chiamato FOTORESISTENZA, ossia un
componente a resistenza variabile, che presenta una resistenza ai suoi capi di qualche
decina di Ohm quando c'è luce e una resistenza dell'ordine dei M quando c'è buio.
La condizione di buio è simulata coprendo la fotoresistenza con un dito.
La resistenza da 2.2KOhm serve per limitare la corrente nel caso il trimmer fosse
completamente a zero Ohm con condizione di luce. In tal caso, se non ci fosse questa
resistenza, la corrente sarebbe limitata dal solo valore resistivo della fotoresistenza, che
con la luce è pari a poche decine di Ohm.
Al diminuire della luce, il valore resistivo della fotoresistenza crescerà finché ai suoi capi
non cadrà una tensione pari alla tensione di soglia del BC547 che, entrando in
conduzione, ecciterà il relè.
Il trimmer serve ad impostare la soglia di commutazione e, agendo su di esso, è possibile
regolare l'innesco del BC547 in base alle condizioni di luce volute.
Si può migliorare il comportamento del circuito inserendo un diodo zener da 3.3V o 3.9V,
tra la base del BC547 ed il punto Va, con il catodo verso Va. In questo modo si imposta
una soglia di commutazione pari al valore dello zener più 0.7V, che da al circuito un
gradino più netto dei soli 0.7V del BC547.
Relè
