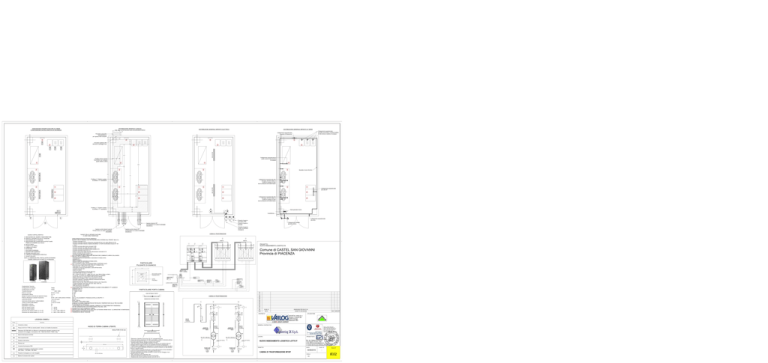

DISPOSIZIONE APPARECCHIATURE DI CABINA
E DISPOSIZIONE CARTELLONISTICA DI SICUREZZA
DISTRIBUZIONE GENERALE CUNICOLI
0,9
DISTRIBUZIONE GENERALE IMPIANTO ELETTRICO
DISTRIBUZIONE GENERALE IMPIANTO DI TERRA
Collegamento equipotenziale
al quadro di rifasamento
Prevedere cassonetto
400x900x500mm
per ingresso linee comparto
B
C
5
2,75
Collegamento equipotenziale al
power center ed alla struttura
di sostegno
0,9
Profilato del tipo tubolare
100x30x8mm per sostegno
quadro elettrico cabina
4
4
Cabinet
Batterie
5
Cabinet
Batterie
5
Cabinet
Batterie
Prevedere sigillatura REI
dell'asola di passaggio linee
6
48W LED IP65
B
C
0,6
Cabinet
Batterie
B
C
6
Cabinet
Batterie
Cabinet
Batterie
B
C
Cabinet
Batterie
5
6
Cabinet
Batterie
0,9
6
B
C
Collegamento equipotenziale
al gruppo soccorritore, ai cabinet batterie
ed alla struttura metallica di sostegno
0,4
4
4
5,05
3
3
A
B
C
D
E
3
3
9,3
7,8
Profilato a "L" 80x8mm saldato
al profilato a "C" soprastante
Collegamento equipotenziale alla
carcassa, al centro stella, ai
profilati di sostegno ed alla
rete di protezione del trasformatore
3
1
A
B 2
C
D
E 2
A
B
C
D
E
5,05
3
1
2
3
1
48W LED IP65
3
1
Collegamento equipotenziale
alle celle MT
2
2
2,5
2,75
0,6
2
Profilato a "L" 80x8mm saldato
al profilato a "C" soprastante
Collegamento equipotenziale alla
carcassa, al centro stella, ai
profilati di sostegno ed alla
rete di protezione del trasformatore
2
EM
24W
0,6
2
Nodo generale di terra
S
H I
MN O
Cu2x50mmq
L
F
P.S.
L-EM
G
INDICAZIONE DEL NUMERO TRASFORMATORE
PERICOLO APPARECCHI SOTTO TENSIONE
INDICAZIONE DELLA TENSIONE
INDICAZIONE DELLE MANOVRE DA EFFETTUARE
PRIMA DI ACCEDERE ALLE CELLE
E DATI DI TARGA
F POZZETTO DI TERRA
G CABINA ELETTRICA
H ESTINTORE
I SOCCORSI D'URGENZA
L SEZIONATORE GENERALE
M PEDANA ISOLANTE 24 kV
N LAMPADA DI EMERGENZA PORTATILE
O GUANTI ISOLANTI
1
NOTA: LE DIMENSIONI PER L'INSTALLAZIONI DOVRANNO
ESSERE VERIFICATE IN SEDE DI LAVORAZIONI
2
Trifase
Trifase
230V / 400V
30 kVA / 27 kW
74,1 %
0%
20 kW (100 % della potenza richiesta)
1 ore e 45 minuti
47 minuti
13 ore e 47 minuti
No
Sì
1 x 130 Kg
2 x 785 Kg
1 x (414 x 1367 x 628) mm
2 x (600 x 1635 x 800) mm
3
4
5
6
7
Ingresso-uscita tubazioni BT
PVC6ø160mm con asola di passaggio
600x600mm
Collegamento all'anello
generale di terra
CABINA DI TRASFORMAZIONE
CARATTERISTICHE ELETTRICHE GENERALE
QUADRO SM6 STANDARD CON PROTEZIONE ARCO INTERNO SUL FRONTE 16kA 0,7s:
- Tensione nominale kV 24
- Tensione nominale di tenuta a frequenza industriale 50 Hz/1 min valore efficace kV 50
- Tensione nominale di tenuta a impulso atmosferico 1,2 Hz/50 microSvalore di picco kV 125
- n° fasi 3
- Corrente nominale delle sbarre principali A 630
- Corrente nominale max delle derivazioni A 630
- Corrente nominale ammissibile di breve durata kA 16
- Corrente nominale di picco kA 31,5
- Potere di interruzione degli interruttori alla tensione nominale kA 16
- Durata nominale del corto circuito s 1
- Tensione nominale degli ausiliari V 220
CELLA INTERRUTTORE DI MANOVRA SEZIONATORE COMBINATO ARRIVO DAL BASSO
TIPO SCT CELLA FORMATA DA:
- interruttore di manovra-sezionatore e sezionatore di messa a terra;
- comando CIT;
- sistema di sbarre;
- blocco a chiave sul sezionatore di messa a terra;
- piastre di ammarro cavi unipolari;
CELLA INTERRUTTORE CON SEZIONATORE E PARTENZA CAVO
CELLA DA mm L750xP1020xH1600 TIPO SVT FORMATA DA:
- interruttore SF1 o SFset con comando RI;
- interruttore di manovra-sezionatore a valle dell'interruttore;
- comando manuale CS1;
- sistema di sbarre;
- Tensione alimentazione circuiti aux 220 Vca;
- 2TA CS300 300/1 25 kAx1s 1VA 5P30;
- SF1, 0-3min-CO-3min-CO, + sganc. ap. e ch., aux, blocco chiave, contam.;
- Circuito BT. (Int.protez.aux+selettore+Manipolatore+2 Lampade);
- Sepam S40 base con visore (50-51-51N) secondo CEI016;
- Pannello BT per Sepam 1000+ Unità senza arrivo cavi alto;
- Derivatori capacitivi e lampade presenza di tensione lato sbarre;
- Presenza di tensione lato arrivo;
- Blocco chiave su sez. linea (AP)+bloccho chiave su sez. linea (CH);
- Toroide omopolare chiuso tipo CSH 200. Diam.=200 mm;
- piastre di ammarro cavi unipolari.
- UPS alimentazione relè 600 VA;
TRASFORMATORE IN RESINA EPOSSIDICA CLASSE DI ISOLAMENTO "F" CLASSE DI
TEMPERATURA "F":
POTENZA 630 kVA
V1: 15000 +/- 2,5%
V2: 400
Hz: 50
I1: 24
I2: 910
DyN 11 COLLEGAMENTO TRIANGOLO/STELLA GRUPPO 11
Vcc: 6%
PESO: 1950 kg
INGOMBRO: 1550Lx850Px1580H
COMPLETI DI SONDE TERMOMETRICHE PER RILIEVO TEMPERATURA SULLE TRE COLONNE
E CENTRALINA DI CONTROLLO
I TRASFORMATORI DOVRANNO ESSERE CORREDATI DI TRASFORMATORI TANGENZIALI
CHE NE GARANTISCANO UN SOVRACCARICO UTILE DEL 125%
QUADRO ELETTRICO GENERALE CABINA
GRUPPO SOCCORRITORE 30kVA 400V-400V AUTONOMIA MINIMA 90min. ILLUMINAZIONE DI EMERGENZA
RIFASAMENTO AUTOMATICO 250 KVAR
TERMINAZIONI MEDIA TENSIONE
3
1
2
630kVA
2
PROGETTO:
NUOVO INSEDIAMENTO LOGISTICO IN
Comune di CASTEL SAN GIOVANNI
Provincia di PIACENZA
PARTICOLARE
PULSANTE DI SGANCIO
0,90
LINEE MT 8,7/15 kV
RG7H1R 3x1x95mmq
SGANCIO
MT
SPIA SEGNALAZIONE
PRESENZA RETE
0,90
VETRO
FRANGIBILE
NODO
CABINA
INTERNA
BANDELLA DI RAME
30X3 mm
Cu
CELLE M.T.
1X50 mmq
Cu 30x5x500
SCHERMO CAVI M.T.
1X25 mmq
ALL'IMPIANTO ESTERNO
SCHERMO CAVI M.T.
1X25 mmq
TRAFO 1
1x185 mmq
G/V N07V-K
CARCASSA TR1
1X50 mmq G/V
G/V N07V-K
CARCASSA TR2
1X50 mmq G/V
G/V N07V-K
CABINA MT ENEL
1X70 mmq
G/V N07V-K
TRAFO 2
1x185 mmq
G/V N07V-K
PARTICOLARE PORTA CABINA
VANO INTONACO FINITO
CABINA DI TRASFORMAZIONE
DIMENSIONI ESTERNE PORTA
1
2
2
MT 1
MT 2
B.A.
B.A.
YO1
Descrizione
Comando a chiave
NODO DI TERRA CABINA UTENTE
CENTRALINA
TEMPERATURA
TRAFO
ISOLATORI H=40 mm
INTERBLOCCO ELETTRICO MT/BT
RG7H1R
8,7/15 kV
3x1x50mmq
LEGENDA SIMBOLI
Plafoniera LED IP66 48W con diffusore in policarbonato stampato completa di ogni
accessorio di montaggio e connessione. Dim. 1600x102x152mm 7780lm 3,3kg
3
630kVA
4NA
Presa 2x10/16 A+T IP65 con alveoli protetti - Schuko con fusibile di protezione
Collegamento equipotenziale
alla porta
Pulsante di sgancio
fotovoltaico uffici
Pulsante di sgancio
generale
5NC 2C0
4NA
I>> 50
I> 51
8
RG7H1R
8,7/15 kV
3x1x50mmq
CENTRALINA
TEMPERATURA
TRAFO
8
APERTURA PORTA
12
11
10
09
08
07
06
05
04
03
02
01
00
30-08-16
EMISSIONE PER DM 37.08
REV
DATA
OGGETTO REVISIONE
-
-
5NC 2C0
I>> 50
I> 51
PROPRIETA':
TR1
UTILIZZATORE:
SOCIETA' Vailog S.r.l.
Strada 3 Palazzo B5
20090 Assago
Milanofiori (MI)
8
GENERAL CONTRACTOR:
RG7H1R
8,7/15 kV
3x1x50mmq
Sede Leg.: Strada 3 Palazzo B3
20090 ASSAGO MILANOFIORI (MI)
Sede Op.: VIALE DELL'INDUSTRIA 19/F
29015 CASTEL SAN GIOVANNI (PC)
TEL. 0523/1741100
Partita IVA e Codice Fiscale 01297450338
Engineering 2K S.p.A.
8
TR2
Spina di derivazione da blindo
3
Sez: FG7 1x185 mmq
Nodo equipotenziale
Scatola di derivazione
5 mm
Discesa cavi
300 mm
Comando illuminazione IP65
Lampada di emergenza autoalimentata e autotest
24W 750lm - 11W 400lm - 8W 300lm
Pulsante di emergenza con vetro frangibile
Bobina di comando rele' ausiliari
50 mm
Ø10,5mm
- Riferimento a Specifica Tecnica Enel: DS 1511 omologata Nazionale.
- Porta a due ante con apertura di 110°/180°.Incernierata a un telaio in vetroresina poltrusa,
è facilmente asportabile per ottenere la massima luce d'ingresso.
- Superficie esterna satinata. Maniglia incassata a filo porta.
- Ogni anta è dotata di due finestrelle di aerazione con ognuna una superficie utile per il
passaggio dell'aria maggiore di 80 cm2 con possibilità di chiuderle completamente.
- L'anta di destra è predisposta per l'applicazione di: serratura tipo Enel DS 988, due aste in
acciaio inox con giunto isolante per la manovra su tre punti di chiusura e un copri serratura
sempre in materiale isolante.
- L'anta di sinistra è munita del riscontro per il cursore della serratura e di due chiavistelli in
acciaio inox (superiore/inferiore) per il bloccaggio dell'anta stessa.
- Sul telaio perimetrale sono montate sei piastre in acciaio inox per il fissaggio a muro
tramite le zanche od i tasselli.
- SMC (Vetroresina) colore Grigio RAL 7001.
- Resistenza alla fiamma secondo Prescrizioni Enel DS 4974
- Resistenza alle correnti superficiali secondo norme IEC 60112
3
Sez: FG7 1x185 mmq
3x(2x240)+1x240+1G240mmq
Icc: 16 kA
INTERRUTTORE
DI MACCHINA
N°1
4x1250A
R 910
C.A.
3x(2x240)+1x240+1G240mmq
Icc: 16 kA
INTERRUTTORE
DI MACCHINA
N°1
4x1250A
R 910
LAVORO:
NUOVO INSEDIAMENTO LOGISTICO LOTTO P
OGGETTO:
-
DIS VER APP
YO1
INTERBLOCCO ELETTRICO MT/BT
A
B
C
D
Simbolo
P.S.
FTV
Pulsante di sgancio
gruppo soccorritore
emergenze
ELENCO DELLE APPARECCHIATURE
E LORO CARATTERISTICHE
ELENCO CARTELLONISTICA
Caratteristiche Tecniche
Configurazione di Ingresso
Configurazione di Uscita
Tensione Nominale
Potenza nominale
Percentuale di utilizzo
Margine di potenza riservato per espansioni future
Potenza utilizzata per calcolare l'autonomia
Autonomia stimata
Autonomia stimata senza 1 cabinet batterie
Tempo di ricarica delle batterie
Espandibile in potenza
Espandibile in autonomia
Peso del cabinet inverter
Peso dei cabinet batterie
Dimensioni del cabinet inverter [L x A x P]
Dimensioni dei cabinet batterie [L x A x P]
P.S.
Gen
Ingresso tubazioni MT
PVC2ø200mm con asola di passaggio
500x300mm
Ingresso-uscita tubazioni speciali
PVC2ø110mm con asola di passaggio
200x300mm
S
Bandella di rame 30x3mm
PROGETTISTA:
Per. Ind. Stefano Piccolomini
Via di Tegulaia, 3/C 56121 - PISA
e-mail: [email protected]
n° iscrizione albo dei Periti Industriali - Pisa: 643
n° iscrizione albo sicurezza antincendio:PI 00643 P00050
DATA:
C.A.
30/08/2016
CABINA DI TRASFORMAZIONE MT/BT
SCALA:
1:50
-
IE02
