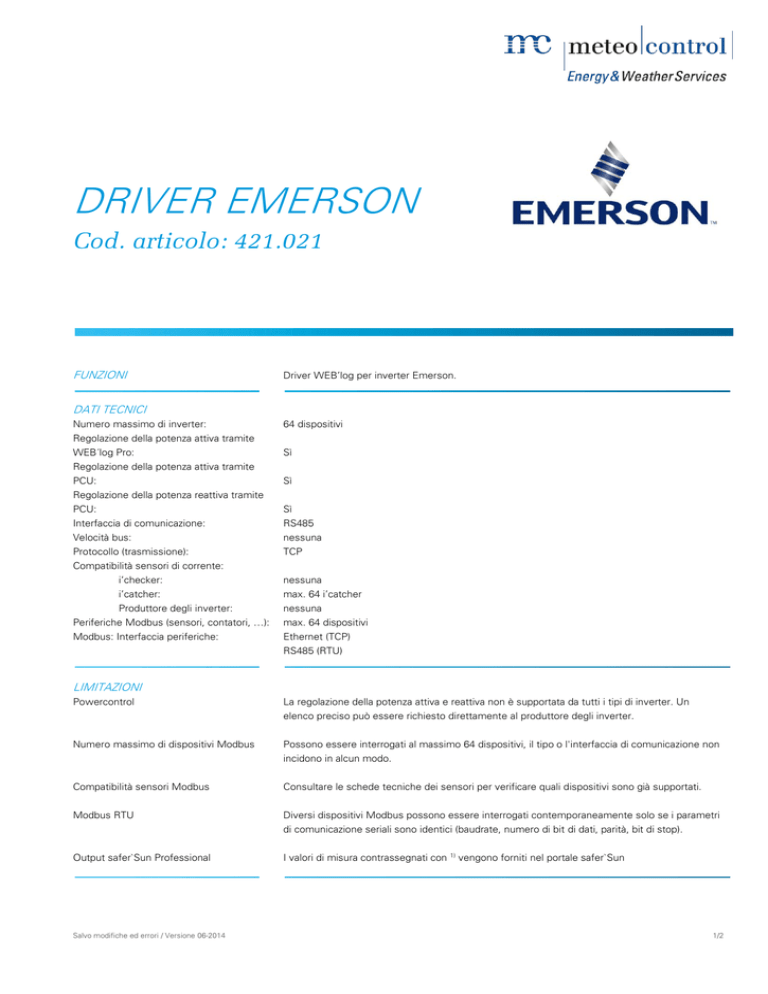

driver emerson

DRIVER EMERSON
Cod. articolo: 421.021
FUNZIONI
Driver WEB’log per inverter Emerson.
DATI TECNICI
Numero massimo di inverter:
Regolazione della potenza attiva tramite
WEB´log Pro:
Regolazione della potenza attiva tramite
PCU:
Regolazione della potenza reattiva tramite
PCU:
Interfaccia di comunicazione:
Velocità bus:
Protocollo (trasmissione):
Compatibilità sensori di corrente:
i’checker:
i’catcher:
Produttore degli inverter:
Periferiche Modbus (sensori, contatori, …):
Modbus: Interfaccia periferiche:
64 dispositivi
Sì
Sì
Sì
RS485
nessuna
TCP
nessuna
max. 64 i’catcher
nessuna
max. 64 dispositivi
Ethernet (TCP)
RS485 (RTU)
LIMITAZIONI
Powercontrol
La regolazione della potenza attiva e reattiva non è supportata da tutti i tipi di inverter. Un
elenco preciso può essere richiesto direttamente al produttore degli inverter.
Numero massimo di dispositivi Modbus
Possono essere interrogati al massimo 64 dispositivi, il tipo o l'interfaccia di comunicazione non
incidono in alcun modo.
Compatibilità sensori Modbus
Consultare le schede tecniche dei sensori per verificare quali dispositivi sono già supportati.
Modbus RTU
Diversi dispositivi Modbus possono essere interrogati contemporaneamente solo se i parametri
di comunicazione seriali sono identici (baudrate, numero di bit di dati, parità, bit di stop).
Output safer`Sun Professional
I valori di misura contrassegnati con 1) vengono forniti nel portale safer`Sun
Salvo modifiche ed errori / Versione 06-2014
1/2
VALORI MISURATI
P_AC
U_AC
I_AC
ALARM1
ALARM2
Q_AC
U_DC
I_DC
TIME_FEED
FAULT1
FAULT2
FAULT3
FAULT4
SERIAL1
E_TOTAL
MODE
F_AC
U_MPP
STATUS
T_UO
WARNING1
WARNING2
WARNING3
Potenza AC 1)
Tensione AC 1)
Corrente AC 1)
Allarme 1
Allarme 2
Potenza reattiva Q, Q maggiore di 0: induttiva, Q minore di 0: capacitiva
Tensione DC1)
Corrente DC 1)
Durata immissione in rete 1)
Gruppo errori 1
Gruppo errori 2
Gruppo errori 3
Gruppo errori 4
Numero di serie del dispositivo
Energia totale 1)
Modalità
Frequenza di rete 1)
Tensione in MPP (MaximumPowerPoint)
Stato 1)
Temperatura ambiente 1)
WARNING 1
WARNING 2
WARNING 3
INVERTER SUPPORTATI
Unidriver SPV V1
SPV 145
SPV 175
SPV 350
SPV 525
SPV 700
SPV 875
SPV 1050
SPV 1230
SPV 1410
SPV 1590
Unidriver SPV V2
SPV 248
SPV 300
SPV 600
SPV 900
SPV 1200
SPV 1500
SPV 1800
SPV 2100
SPV 2400
SPV 2700
Per informazioni sulla compatibilità degli
inverter che non compaiono nell'elenco
contattare il nostro ufficio Sales.
Tel. +49 (0)821 34666 - 80
E-mail [email protected]
