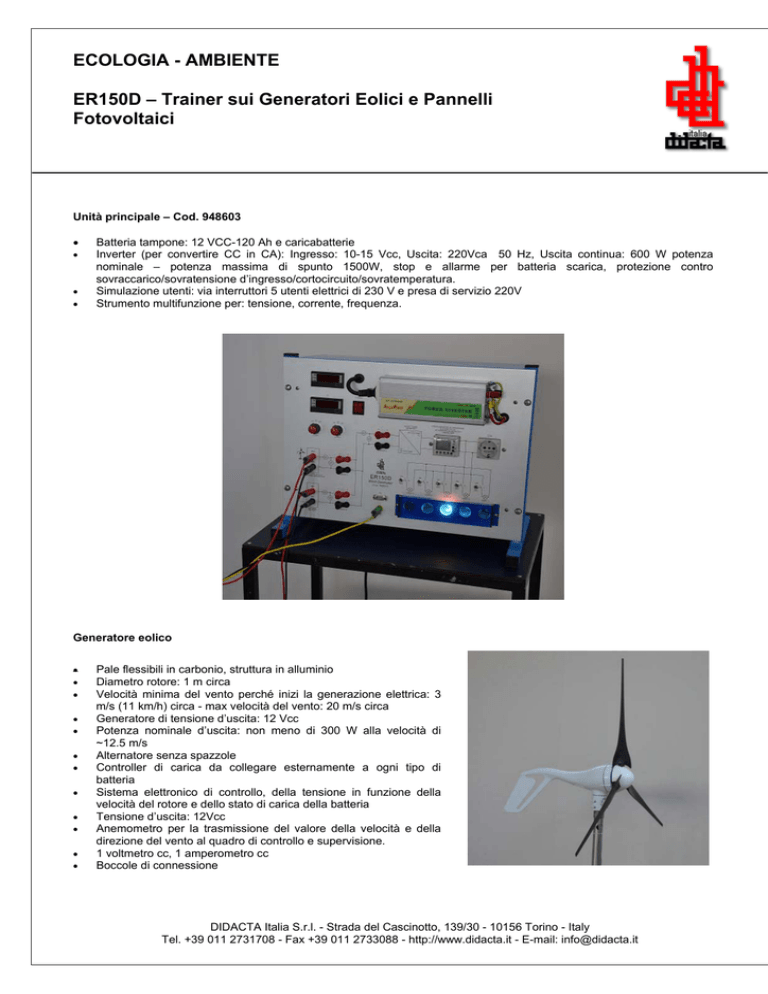

ECOLOGIA - AMBIENTE ER150D – Trainer sui Generatori Eolici e

ECOLOGIA - AMBIENTE
ER150D – Trainer sui Generatori Eolici e Pannelli
Fotovoltaici
Unità principale – Cod. 948603
•
•
•
•
Batteria tampone: 12 VCC-120 Ah e caricabatterie
Inverter (per convertire CC in CA): Ingresso: 10-15 Vcc, Uscita: 220Vca 50 Hz, Uscita continua: 600 W potenza
nominale – potenza massima di spunto 1500W, stop e allarme per batteria scarica, protezione contro
sovraccarico/sovratensione d’ingresso/cortocircuito/sovratemperatura.
Simulazione utenti: via interruttori 5 utenti elettrici di 230 V e presa di servizio 220V
Strumento multifunzione per: tensione, corrente, frequenza.
Generatore eolico
•
•
•
•
•
•
•
•
•
•
•
•
Pale flessibili in carbonio, struttura in alluminio
Diametro rotore: 1 m circa
Velocità minima del vento perché inizi la generazione elettrica: 3
m/s (11 km/h) circa - max velocità del vento: 20 m/s circa
Generatore di tensione d’uscita: 12 Vcc
Potenza nominale d’uscita: non meno di 300 W alla velocità di
~12.5 m/s
Alternatore senza spazzole
Controller di carica da collegare esternamente a ogni tipo di
batteria
Sistema elettronico di controllo, della tensione in funzione della
velocità del rotore e dello stato di carica della batteria
Tensione d’uscita: 12Vcc
Anemometro per la trasmissione del valore della velocità e della
direzione del vento al quadro di controllo e supervisione.
1 voltmetro cc, 1 amperometro cc
Boccole di connessione
DIDACTA Italia S.r.l. - Strada del Cascinotto, 139/30 - 10156 Torino - Italy
Tel. +39 011 2731708 - Fax +39 011 2733088 - http://www.didacta.it - E-mail: [email protected]
Il generatore eolico è disponibile in due versioni:
Unità esterna – Cod. 948601
Composta da:
•
Base di supporto su ruote per generatore e batteria
•
Prolunga di posizionamento generatore telescopica h 1.5m + 3m
Opzionali:
•
Set di cavi di connessione tra batteria e quadro l 10m cod. 948605
•
Set di cavi di connessione tra batteria e quadro l 20m cod. 948606
I cavi possono essere connessi tra di loro per avere una lunghezza maggiore.
Unità interna – Cod. 948602
Per servizio alternativo a quella esterna (vento atmosferico).
•
Motore trifase, 3000 g/1’, 1,5 HP
•
Inverter per velocità variabile, 1,5 kW max
•
Base di supporto per motore, controllo elettronico e
generatore eolico (per questo accoppiamento meccanico non
si usano pale).
Pannello fotovoltaico – Cod. 948604
Il gruppo è costituito da un pannello fotovoltaico montato su una struttura orientabile e da un’apparecchiatura elettrica che ne
consente l’utilizzo con l’unità principale.
Il pannello fotovoltaico è costituito da 36 celle policristalline
in serie ed ha le seguenti caratteristiche:
•
Dimensioni esterne: 1482x676x50 mm
•
Cornice in alluminio anodizzato
•
Struttura di supporto per superficie piana ad
inclinazione variabile
•
Dimensione delle singole celle:156x156mm
•
Potenza di picco: 130W
•
Tensione alla potenza di picco: 17.4V
•
Corrente alla potenza di picco: 7.47A
•
Tensione di circuito aperto: 21.75V
•
Corrente di cortocircuito: 8.10A
L’apparecchiatura elettrica, invece, è composta da:
•
1 voltmetro cc,
•
1 amperometro cc
•
Regolatore di carica
•
Boccole di connessione
•
n°1 luxmetro portatile
Page 2
Esperienze realizzabili:
Studio dell’energia eolica:
•
Potenza sviluppata in funzione del vento
•
Dimostrazione della legge di Betz
•
Curve di rendimento e bilanci energetici (gestione della carica della batteria e dei carichi)
Studio dell’energia solare:
•
Misura e verifica delle caratteristiche intrinseche del pannello fotovoltaico a diversi valori di insolazione
•
Misura dei parametri generati dal pannello fotovoltaico per diverse orientazioni dello stesso
•
Calcolo della potenza media e di picco generata dal pannello
•
Curve di rendimento e bilanci energetici (gestione della carica della batteria e dei carichi)
Cod. R01134/I 0411 Ed. 01 Rev. 02
In qualsiasi momento e senza preavviso, la Didacta Italia potrà apportare ai propri prodotti, ferme restando le caratteristiche
essenziali descritte, le modifiche che riterrà opportune secondo le esigenze di carattere costruttivo o didattico.
